Instructiuni de exploatare - vmt 863 c

INSTRUCTIUNI DE EXPLOATARE - ^{VMT 863 C}

CABINA

Obiectivul acestui capitol este de a descrie principalele dotari din cabina.

In urmatoarele capitole se va face o descriere detaliata a panourilor si dulapurilor de comanda ale vehiculului (vezi cuprinsul).

Anexa A1 prezinta amplasarea echipamentelor in cabina.

Accesul in cabina

O usa rabatabila din partea din spate a cabinei permite accesul in cabina.

Usa este prevazuta in exterior cu maner si o incuietoare conventionala.

Accesul direct in cabina este facilitat de bare solide.

Usa rabatabila poate fi blocata in pozitie deschisa printr-un dispozitiv special de blocare.

Echipament de siguranta

Doua ciocane pentru spargerea ferestrelor in caz de urgenta.

Doua stingatoare de incendiu portabile (4 Kg)

Un detector de fum

O semnalizare luminoasa « ALARMA INCENDIU » se aprinde daca se porneste instalatia de protectie la incendiu.

Parbriz si ferestre

Fiecare fereastra din fata si din spate este echipata cu instalatii de degivrare/dezaburire si stergatoare de parbriz cu instalatii de spalare

Parbrizele, ferestrele si usile de sticla sunt prevazute cu parasolare reglabile.

Ferestrele au un dispozitiv de ghidare care permite deplasarea pe verticala a geamurilor si blocarea lor in pozitia dorita.

Deschiderea ferestrei se face in conditii confortabile impingand in acelasi timp pe cele doua butoane de decuplare si prin tragerea geamului in jos.

Parbrizele si ferestrele sunt prevazute cu geam securit

Podeaua, peretii si trapa de vizitare

Podeaua de lemn este acoperita cu linoleum antiderapant si este prevazuta cu izolatie termica si acustica.

Peretii interiori sunt placati cu tabla metalica perforata si vopsita.

Cele trei trape de vizitare asigura accesul la compartimentul de incalzire si la cadrul vehiculului pentru inspectie.

Iluminat si comenzi

Iluminatul in cabina este asigurat de patru lampi de tavan si un intrrupator langa usa si pe panoul de comanda

Banchete

Trei banchete duble tapitate sunt prevazute in cabina. Banchetele pentru calatori sunt de tip pliabil iar partea interioara poate fi folosita pentru depozitarea de obiecte. In una dintre acestea sunt instalate rezervoarele pentru dispozitivele de spalare a parbrizului (in fata si in spate)

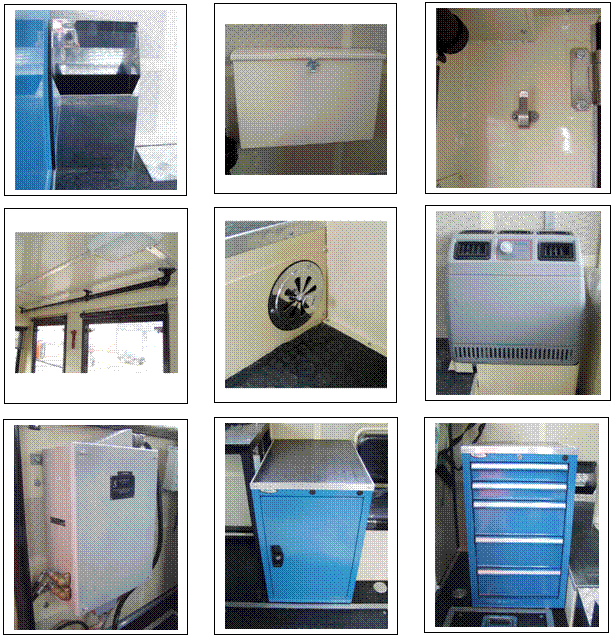

Dotari generale

Doua scrumiere

Un dulap documente

Doua cuiere

Doua bare de sprijin (instalate pe tavan)

O grila de iesire de la sistemul de incalzire asezata pe suportul panoului de comanda

Doua grile de aerare pentru aerul conditionat

O cutie pentru sistemul IVMS

O cutie pentru sculele pentru catenara

Un dulap cu rafturi pentru sculele pentru catenara

Scaunul mecanicului

Scaunele mecanicilor sunt rabatabile, pivotante si reglabile pe inaltime, in adancime si prevazute cu arcuri.

A Buton de reglare a inaltimii

B Maneta de reglare a greutatii

C Pozitie de reglare pe orizontala (sine laterale)

D Rotatie scaun

E Buton de reglare a unghiului spatarului scaunului

Postul de observatie si levierul separatorului cu cutit

Un panou de comanda amplasat in cabina include toate comenzile si instrumentele pentru inspectia liniilor aeriene. Acest panou de comanda si comenzile sale vor fi descrise in cap.2.85 si urmatoarele (vezi cuprinsul).

Scaunul din postul de observatie este de acelasi tip cu scaunul mecanicului.

In postul de observatie, pe acoperis se afla o cutie cu levierul de comanda al separatorului cutit al pantografului.
