Masurarea presiunii

Masurarea presiunii





GRUP SCOLAR ,,AUREL VLAICU”

BAIA MARE

MASURAREA

PRESIUNII


DEFINITIE

        Presiunea este o marime fizica, sclara si derivata, care caracterizeaza starea unui fluid si reprezinta raportul dintre forta si suprafata pe care se exercita perpendicular si uniform repartiza:

UNITATI DE MASURA

In SI, unitatea de masura pentru presiune deriva chiar din relatia de definitie si este newton pe metru patrat:

             [p]=N/m2

Pentru masurarea presiunii, mai exista o serie de unitati de masura:

-      milimetru coloana de mercur, notat cu mmHg sau torr;

-      milimetru coloana de apa, notat cu mmH2O;

-      atmosfera tehica, notata cu  at;

-      atmosfera absoluta, notata cu ata;

-      atmosfera fizica, folosita in metrologie;

-      barul

Unitatea de masura

Simbolul

N/m2

1 kg pe metru patrat

kgf/m2

9,80665

1dyna pe centimetru patrat

dyn/cm2

(barye)

10-1

1mm coloana de apa

mmH2O

9,80665

1mm coloana de mercur

mmHg

133,322

1 atmosfera tehnica(1kgf/cm2)

at(kgf/cm2)

9,80665*104

1 atmosfera fizica

ATM

1,01325*105

MIJLOACE DE MASURARE

CLASIFICARE

A.    Dupa  valoarea presiunii de masurat:

-      barometre, care masoara presiunea atmosferica;

-      manometre, care masoara presiuni mai mari decat presiunea atmosferica;

-      vacuummetre si microvacuummetre, care masoara presiuni mai mici decat presiunea atmosferica;

-      monovacuummetre, care masoara atat presiuni mai mari cat si presiuni mai mici decat presiunea atmosferica.

B.    Dupa destinatie,  aparatele de masurat presiuni pot fi:

-      aparate de masurat-etalon, care servesc la reproducerea si pastrarea unitatilor de masura, sau care servesc la verificarea aparatelor de lucru;

-      aparate de masurat de llucru, care servesc la masuri curente

C.    Dupa principiul de functionare exista:

-       aparate cu lichid, la care presiunea este echilibrata de presiunea unei coloane de lichid

-      aparate cu element elastic, la care presiunea este masurata prin deformarea unui element elastic



-      aparate elastice, la care variatiile de presiune sunt transformate in variatii ale unor marimi elastice masurabile

VARIANTE CONSTRUCTIVE

1.     Aparate cu lichid - carcterizate prin construtia simpla si precizie ridicata, fiind utilizate in laboratoare si in industrie ca aparate etalon.

Din punct de vedere constructiv, ele sunt aparate cu citire directa si se pot impatii in urmatoarele grupe:

a)    Aparat cu tub U - cel mai simplu aparat cu lichid. El se compune dintr-un tub de sticla in forma de U fixat pe un suport rigid.

                                                                                                    1-tub de sticla in forma de U

           1                                                           2-scara garadata

                                                                    3-suport rigid

                                  2



                                        3



b)   Aparate cu rezorvor si tub vertical - la aceste aparate, unul dintre brate se inlocuiestecu un vas cu sectiunea mult mai mare decat celalalt brat. Ca lichid manometric la aceste aparate se folosette mercurul .


                                      1                                                                      1-tub vertical

                                                                                                          2-rezervor





                                                   2

c)              Aparate cu rezervor si tub inclinat-folosite pentru masurarea micropresiunilor de ordinul milimetrilor coloana de apa.



2.   Aparate cu tub elastic- au elementul elastic sub forma de tub, care poate fi curbat sau spiral, iar tubul are sectiune ovala.

Aparatele cu tub Bourdon se folosesc la masurarea presiunii, atat pentru lichide cat si pentru gaze.





3.   Aparate cu membarna - functioneaza pe baza deformarii elastice a membranelor sub actiunea presiunii.

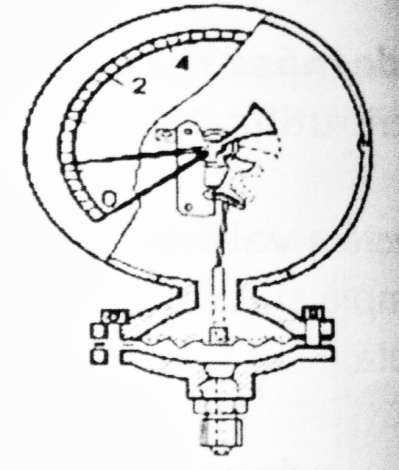

a)     Aparate cu membrana – al caror element elastic este o membrana montata intr-o camera de presiune.



b)    Aparate cu capsula – al caror element elastic este o capsula formata din doua membrane lipite pe contur.

4.  Aparate cu silfon – au o constructie asemanatoare cu al celorlalte manometre cu diferenta ca elementul elastic este un tub elastic numit silfon.

Silfonul este un tub clindric cu pereti ondulati al carui variatii de lungime sub efectul prtesiunii sunt tranformare in deplasari circulare ale acului indicator   printr-un mecanism cinematic.









APLICATIE

1.Aparate pentru masurat tensiunea arteriala – utilizate in medicina si se numesc sfigmomanometre. Ele sunt de doua feluri:

-      sfigmomanometre cu coloana de mercur

-      sfigmomanometre cu element elastic

2.Aparate pentru masurat presiunii in pneurile automobilelor – cele mai utilizate sunt cele cu piston si arc.

Acest manometru are in interior

                                                                        un piston, un arc si o bucsa.

Bibliografie

1.      Ciocardia, C. : Ungureanu, I., bazele cercetarii experimentale in tehnologia constructiilor de masini, Editura Didactica si Petagogica, Bucuresti, 1979.

2.      Ciocarlea-Vasilescu, A., Constantin, Mariana, Masurari tehnice, Editura Cvasidocumentatia PROSER & Printech, Bucuresti, 2005.

3.      Ciocarlea-Vasilescu, A., Metologia industriala, Editura Cvasidocumentatia PROSER & Printech, Bucuresti, 2005.

4.      Ciocarlea-Vasilescu, A., Constantin, Mariana, Ciocarlea-Vasilescu, Ioana, Elemente de tehnologie mecanica, Editura PRINTECH, Bucuresti, 2004.

5.      Dodoc, P., Metologia generala, Editura Didactica si Pedagogica, Bucuresti, 1979.

6.      Gheorghiu, Tatiana, Constantin, N., Auxiliar curricular pentru ciclul superior a liceului, profilul ethnic, modulul: Tehnici de masurare in Domeniu, Ministerul Educatiei si Cercetarii, 2006, Programul PHARE TVET RO 2005/005-551.05.01-02.

7.      Ghitescu, D., Mirea, A., Istalatii tehnico-sanitare si de gaze, Manual pentru scoli profesionale, anul I si II, Editura Didactica si Pedagogica, Bucuresti, 1972.

8.      Iliescu, C si col., Masuarea electrica a marimilor neelectrice; indrumar de laborator, Institutul Politehnic, Bucuresti, 1992.

9.      Ionescu,G., si col., Traductoare; principii si metode de proiectare, Istitutul Politehnic Bucuresti, 1980.

10.   Ionescu, G., Masurari tehnice si traductoare, Institutul Politehnic Bucuresti, 1975.

11.   Micu, C. si col., Aparate si sisteme de masurare in constructia de masini,Editura Tehnica, Bucuresti, 1980.

12.   Millea, A., Cartea metrologului-Metrologie generala, Editura Tehnica, Bucuresti, 1985.

13.   Neagu, I., Cercetari privind utilizarea optima a mijloacelor de masurare dupa 2(3)coordinate in laboratoarele de metrologie, lucrare metodico-stiintifica pentru obtinerea gradului didactic I, Univesitatea Politehnica Bucuresti, 2004.

14.      Neagu,I.,Constantin,Mariana,Ciocarlea-Vasileascu,A., Masuratori si legislatie metrological,Editura Cvasidocumentatia PROSER & Printech,Bucuresti,2007.

15.      Popescu,D.,Sgarciu,V.,Echipamente pentru masurarea si controlul parametrilor de proces,Editura Electra,Bucuresti,2002.

16.      Sturzu,A. si col., Indrumator practice uzinal si de labortor pentru controlul preciziei de prelucrare in constructia de masini,Editura Tehnica,Bucuresti,1976.

17.      Sturzu,A.,Ionescu,Mihaela,Controlul preciziei dimensionale si geometrice,Editura PRINTECH ,Bucuresti,2006.

18.      Udrea,C.,Dobos,F., Panaitopol,H.,Indrumar de laborator si proiectare la automate de control si servire,Institutul Politehnic  Bucuresti,1980.

19.      Lazarescu, I., si col.,Tolerante si masurari tehnice,Editura Didactica si Pedagogica,Bucuresti ,1969.
