Diagrama use-case

Diagrama use-case

Diagramele usecase prezinta functionalitatea sistemului. O diagrama use case are urmatoarele elemente:

cazuri de utilizare (use cases) sau scenarii: descrie o secventa de actiuni facuta de catre un actor

actor: o entitate care interactioneaza cu sistemul nostru

relatii: intre scenarii si actori, aceste asocieri exista atunci cand un actor interactioneaza cu sistemul prin intermediul unui scenario, exista relatii intre scenario

relatii de tip include sau uses: identifica un scenario reutilizabil care este neconditional incorporat in executia unui alt scenario

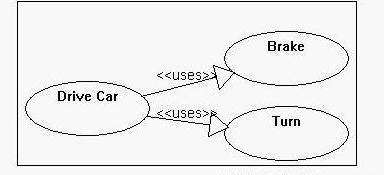

Exemplu:

relatii de tip extend: identifica un scenario reutilizabil care intrerupe conditional executia unui alt caz de utilizare pentru a-si argumenta functionalitatea.

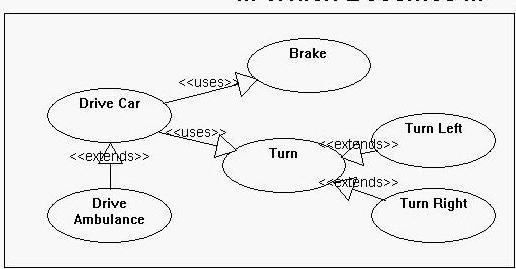

Exemplu:

Generalizare: identifica relatii de mostenire intre actori sau intre cazuri d eutilizare

sistemul(de obicei optional): reprezentat de un dreptunghi care indica scopul sistemului.

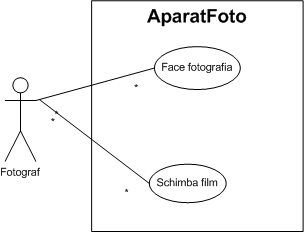

Exemplu

Pasii alcatuirii unei diagrame use case sunt urmatorii

1. Definirea contextului sistemului:
1. Identificarea actorilor si a responsabilitatilor acestora
2. Identificarea scenariilor, comportamentului sistemului, in termenii scopului sistemului sau a rezultatelor pe care sistemul le va produce.
2. Evaluarea actorilor si a cazurilor de utilizare in vederea rafinarii
3. Evaluarea scenariilor pentru gasirea relatiilor <<uses>>
4. Evaluarea scenariilor pentru gasirea relatiilor <<extend>>
5. Evaluarea actoriilor si a cazurilor de utilizare pentru gasirea mostenirilor

Evolutia unei diagrame usecase, pornind de la un caz de utilizare este reprezentata mai jos:

Devine

Care ulterior devin

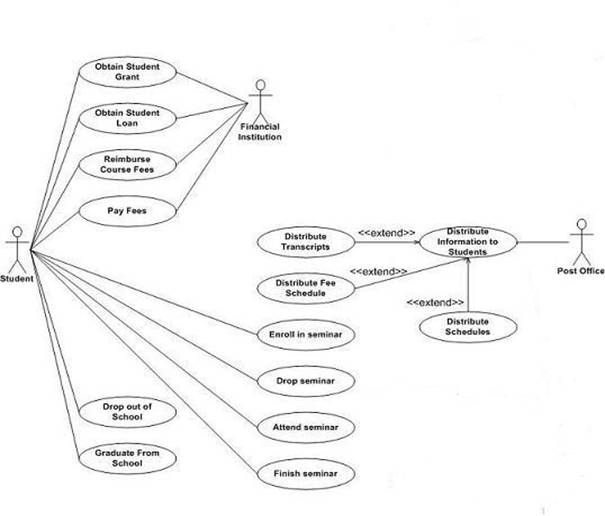

In exemplul de mai jos un student se inscrie la seminarii, participa la seminarii, termina un seminar, renunta la seminarii.De asemenea, in cazul in care este student cu plata atunci trebuie sa obtina imprumut de la o institutie financiara(alt actor) fiind nevoit sa plateasca taxe etc. Un student poate termina o faculatate sau poate renunta la facultate.
