Utilaje pentru constructii

Utilaje pentru constructii



UTILAJE PENTRU CONSTRUCTII



EXCAVATOR MOBIL



Masini de constructii: excavatoare pe pneuri
Durata de functionare: 9.691 ore
Greutate proprie: 17500kg
Dimensiuni de gabarit - 7,65m x 2,75m x 3,2m.
Motor: Perkins, forta - 163c.p.(120kW), numarul cilindrilor - 4.
Axe: numar de axe - 2, soldul cauciucului - 30%.
Cabina: climatizor.
Schimb rapid a echipamentului suspendat.


4 cilindrii TD40 KGE cu un nivel scazut de emisii turbo motor (88KW / 120HP)

Specificatii:
Lama buldozer, valve de verificare pentru  cilindrii, conducte pentru ciocan / foarfece / cupa de excavator / rotatie. Volvo hidraulice cu 1 bena spatioasa de excavator, pompa Diesel, aer conditionat, extinctor,
cabina cu actionare mecanica Diesel si motor de incalzire cu temporizator digital.
Conditie:
Pneuri Trelleborg 620/50B 22.5 cu aparatoare.

AUTOBASCULANTA

Model: MAZ 650136
Sistem rulare: 6x4

 Este o autobasculanta basculabila pe spate, cu tractiune 6x4, Autobasculanta MAZ 650136 dispune de proportii ideale intre sarcina utila si puterea motorului si este cea mai cumparata masina din clasa ei.

Autobasculanta MAZ 650136 Euro 4 este echipata cu motor german Deutz de 320 CP, cutie de viteze germana ZF si platforma basculabila pe spate cu sarcina utila de 21t. Este ideala pentru toate activitatile de constructii si transporturi de materiale balastiere.

Tractiune

6x4

Sarcina utila, kg

21000

Masa proprie, kg

12350

Masa totala autorizata, kg

33500

Motor

Deutz TCD 2013 L06 4V, P6 (Euro-4)

Numar cilindri

6 in linie

Capacitate cilindrica, cm3

7146

Putere, CP(kW)

320(235)

Viteza maxima limitata electronic, km/h

85

Sistem de franare

WABCO

Tip frane

Tamburi si saboti articulati fata/spate cu ABS, ASR

Cutia de viteze

ZF 9S109, mecanica

Trepte de viteza

9 inainte+1 inapoi,sincronizate

Ambreaj

SACHS monodisc uscat, cu arc diafragma

Suspensie fata

Arcuri cu foi parabolice, amortizoare telescopice

Suspensie spate

Arcuri cu 16 foi parabolice, sase bare reactive

Sistem de basculare

Pe spate, sistem de sustinere a platformei la basculare

Pompa de basculare

MEILLER

Actionarea bascularii

Automata, de la locul soferului

Autosasiu

cu lonjeroane si bare stabilizatoare fata / spate

Volumul platformei, m3

12.5

Consum mediu, l/100km

25.5

Capacitatea rezervorului, l

300

Cabina

Medie, pe arcuri, pat rabatabil, scaune pneumatice

Tahograf

Siemens VDO, digital, cu cartela pentru 2 soferi

Sistem electronic de origine

BOSCH

Sistem electric

2 baterii x 12 V, intrerupator general

BETONIERA

Sortiment

Betoniera kle



Tip

3332 B



Sasiu

Configuratie

6 x 4

Greutate proprie

11975 kg

Capacitate totala motorina

300 litri

Ampatament

390 cm

Tip suspensie

suspensie pe arcuri

Suprastructura

Material suprastructura

otel

Capacitate vrac

7

Masura capacitate vrac

m3

Mixer tip motor

decuplare motor

Tip incarcatura

beton

Pompa



DA

Contoar

DA

Instalatie de apa

DA

Rezervor de apa

DA

Capacitate rezervor de apa litri

625 litri

Angrenaj de transmisie

Capacitate motor

320 Pk (235 Kw)

Euro

4

Cutie de viteze categorie

EPS

Numar viteze

16

Servodirectie

DA

ABS

DA

ASR

DA

Decuplare motor

DA

FINISOR ASFALT

Model DF 110 CS

Serie nr :33203
Greutate 18000 kg
Motor Deutz Diesel de 6 cilindrii
Capacitate motor 141 Cp
Senile
Acoperis rezistent la apa EB 60/5 ,reglabil, hidraulic de la 2500mm pana la 5000mm
2x 750 mm, 2x 350 mm
Latime lucru 7.200 mm
Incalzire prin gaz
Nivelare automatica cu reglare 2 trepte inaltime
Ultrasunet si instalatie inclinare

MOTOSTIVUITOR

Tip:H3.00XM LPG

Numar sasiu:H177B36377Z

Dimensiuni:

Masa neta:5060

Capacitate de incarcare (ridicare):3000

Total Lng x Lat x Inl:2.65x1.18x3.03

Total m3:9

Inaltime ridicare in cm:470

Dimensiuni pneuri:225/75-15 / 6.50-10% pneuri bune:50 %

Optiuni:

Configuratie:4x2

Functie hidraulica extra:DA

Informatii tehnice:

Marca motor:HYSTER

Tip motor:FE-ZH02

Capacitate in kW:30

Cilindri:4

Euro standard:0

Combustibil:Gas



STIVUITOR CU BRAT TELESCOPIC

Specificatii tehnice

Caracteristici generale stivuitoare cu brat telescopic Panoramic

Inaltime maxima de ridicare:

13,6 metri

Intinderea maxima pe orizontala:

9,1 metri

Sarcina maxima de ridicare:

3800 Kg

Sarcina maxima la inaltimea maxima:

2500 Kg

Sarcina maxima la intinderea maxima pe orizontala:

900 Kg

Miscare laterala a bratului (Side Shift) - Patent exclusiv Merlo:

DA + sau - 345mm

Inclinare laterala pentru lucru pe plan inclinat (Frame Levelling):

DA + sau - 10%

Sistem electronic de control si afisare a functiilor -MERlin:

NU

Motor:

4 cilindrii Perkins 1104C-44 Euro 2

Putere Motor:

64 kW (86 Cp) la 2400 rpm

Transmisie:

Hidrostatica

Viteza maxima de deplasare:



25

Greutate proprie - cu furci:

8900 kg

Pompa Hidraulica:

Cu Pinioane

Stabilizatori:

DA - 2 stabilizatori pe fata

Dotari optionale:

Aer Conditionat, Scaun cu suspensie, priza de putere (PTO) pe spate, diferential fata si sau spate autoblocant, etc

Accesorii optionale:

Carlig de macara, furci extra late, cupa de constructii, cupa de cereale, platforma pentru lucru la inaltime, brat de macara, etc





Descriere parametrii din Caracteristici Generale

1. Miscare laterala a bratului (Side Shift) - Patent exclusiv Merlo:

Permite miscarea stanga - dreapta a bratului pentru pozitionarea incarcaturii. Patent exclusiv Merlo, miscarea se realizeaza din sasiu pastrandu-se astfel centru de greutate al masinii.

2. Inclinare laterala pentru lucru pe plan inclinat (Frame Levelling):

Permite inclinarea utilajului stanga - dreapta pastrand planeitatea fata de sol chiar daca acesta este inclinat.

MACARA MOBILA



Masini de constructii: automacara

Capacitatea de incarcare: 60000kg

Greutate proprie: 48000kg

Lungime Brat: 42 m.
Brat lungime: 9.5 m. - 17 m.
Drive / directie: 8 x 6 x 8

Culoare - galben, lungimea - 12,462m, latimea - 2,55m, viteza de deplasare - 75km/h.

Motor: LH D 926 TI-E A4, forta - 367c.p.(270 kW).

Cutie de viteze: ZF, automat.

Axe: numar de axe - 4, formula rotilor - 8x8, dimensiunea cauciucului - R=25, soldul cauciucului - 80%.

LIEBHERR LTM 1060 macara, cu greutatea de 10,200 de ore, 48000 km, BJ 1986, 60 t, 53 m (35 ft + 18 ft Fly brat tip, dublu pliante sus), din punct de vedere tehnic de 100%, MOT si de prevenire a accidentelor, pentru un sub-cadru si de macara.

CONCASOR MOBIL

Crusherbox dimensiuni 1.200 x 750 mm
Motor CAT
Magnet
Control la distanta
46.5 t greutate de operare

Aceste elemente includ:

  • Conveior spate extins in varianta standard pentru o capacitate mare de inmagazinare
  • Motor hydraulic diesel Caterpillar C9 Industrial Engine – 261 KW/350 cp care asigura o trnasmisie hidraulica fara intreruperi
  • Alimentator de capacitate mare cu vibratie si conveior pentru particule mici. Sistemul hydraulic coordoneaza automat fluxul de material de la alimentatorul cu vibratii la falci.
  • Sistem adjustabil hidraulic pentru reglarea dimensiunii produsului de concasat
  • Setare unica pentru dimensiuni mici inchise
  • Functionarea falcilor poate fi reversata pentru a elimina blocajele
  • Diferenta mare dintre punctul de evacuare al concasorului si conveiorul de evacuare elimina blocajele si faciliteaza curatarea
  • Intreaga masina se radica pe piciaorele hidraulice pentru a facilita curatarea, incarcare in camioane si pentru a oferi o baza stabila de functionare.
  • Masina este autopropulasata prin telecomanda
  • Electronice de ultima generatie
  • Sistem Automat. de ungere a falcilor Vogel
  • Sistem de monitorizare a conditiei rulmentilor
  • Concasare roca in cariere sau santiere de constructii
  • Concasare beton in situri de demolare sau sintiere de reciclare
  • Concasare asfalt

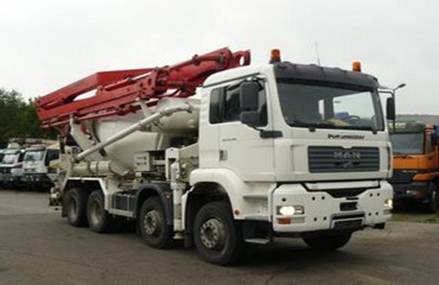

AUTOPOMPA DE BETON CU BETONIERA

Model: TGA 35410 8x4
Capacitate Pompa:26m
KM:  240225
Greutate: 35000 kg

DETALII TEHNICE
240225 km, 302 kW / 411 PS, Diesel, cutie de viteze: manual, poluant clasa: EURO3, insigna de mediu: 3 (galben), Anul: 1 / 2004, aer conditionat: aer conditionat, axe: 4, vehicul de greutate bruta: 35,000 kg, taxi: transport, Radformel: 8x4, sistem hidraulic: Alte
Echipament
ABS, controlul de croaziera
Vehicul Descriere:
Pumi MAN TGA 35410 / 8x4 / EZ: 2004 / L AMBALAJULUI / pompe 26m PUTZMEISTER / Liebherr 8M ³ /

BULDOZER





Motor Liebherr Diesel D-934-L-A6
Limita de emisii in conformitate cu 97/68/CE
Etapa a III 2004/26/CE si EPA / CARB Tier 3
Putere (ISO 9249) 120 kW / 163 CP
Putere(SAE J1349) 120 kW / 161 CP
Evaluat la 1800 rotatii/min
Capacitate 7.0 l
Motor de 4 cilindrii de racire cu apa
Turbocompresor
Racire pe Aer
Sistem de injectie directa a combustibilului
Sistem cu pompa
Dozator
Comanda electronica
Motor de ungere sub presiune
Inclinare pana la 45 ° (toate laturile)
Tensiune de lucru 24 V
Alternator lumini 80 A
Starter 5.4 kW
Baterii 2 x 170 Ah / 12 V
Filtru uscat cu un sistem de siguranta
Indicator de revizie
Sistemul de racire,constand din combi-cooler pentru racire
Apa, ulei hidraulic, diesel, aer
Hidrostatica fan unitate
Drive, control
Sistem de propulsie
Viteza reglabila- trepte
V-Partea 1: 0-4,0 km / h (4.8 km / h pe spate) / Inapoi
V-Line 2: 0-6,5 km / h (7.8 km / h pe spate)
V-3: 0-11,0 km / h (11,0 km / h pe spate)
Tractiune vigoare la 1,5 km / h 235 kN / putere / putere
Sistem de control nr rotiri la motor si care reglementeaza vehicul in functie de viteza
Conducere hidroststica
Frina de parcare
Frina namela umede
Frina de siguranta cu activare automatica
Fahrgebers
Racire hidraulica combinata
Filtru racire
Cutie de viteze cu dublu sistem de inchidere
Electronice de control
Fahrhebel unic de control pentru toate permis de conducere si de directie
Clima
Rops
Placa nivelare 6 directii
Dinti

CILINDRU COMPACTOR

EREX tambur - Benford
Tip: SP2012
Greutate Operare: 12840 kg
Motor: turbo-diesel (Tip: 6 BT 5.9 - 154 kW / 113 kW)

Descriere:
Cilindru Compactor Roti si Tambur TEREX tambur - Benford,

 Tip: SP2012, prima utilizare: 2001, doar 904 de operare de ore, greutate de operare 12840 kg, 6 cyl. Cummins motorul turbo-diesel (Tip: 6 BT 5.9 - 154 kW / 113 kW) BOSCH pompa de injectie, Hurth axa, Sauer-Danfoss pompe hidraulice, 2 frecvente de vibratii, densitate de putere (categoria de greutate): 36.5 kg / cm, ROPS / FOBS, anvelope : 23.1 - 26 (12PR), este comparabila cu masina BOMAG BW 213 DH-3.

INSTALATIE DE FORAJ ORIZONTALA


Marca Vermeer
Model D16x20A
Sistem de pozitionare cu radiodetectie
Pompa betonit
Motor Perkins Diesel 63 kW

Sistem de ancorare stationar
Sistem de alarma contra scurtcircuit
Incarcare automata tevi
Capacitate pompa 95 l / min
Placa de forare 88,9 mm dotata cu cutit
Mode ATLAS Boreplaner versiunea 2.4
Supapa hidraulica rotunda

Senile de cauciuc
Teava de foraj :31 bucati X 3mm
Diametrul: 48 mm
Cap de forare standard cu adaptor si dozatoare
Rezervor de apa de 230 litri
Sistem de orientare radiodetectie cu senzor de trasmisie si receptie
Sistem bentonit de amestecare 5 cbm
Alezor rotativ de 15 cm si 25 cm,
Tevi de 110 si 160 HDPE transportoare interioara
PN6-PN10 cu protectie
 Drilling: C furtun (15 m)
Rod-Recycler
Alte accesorii: furtun 15m

MINIINCARCATOR FRONTAL

MINI INCARCATOR BOBCAT
Model: 553
Motor diesel, 25 CP, SAE 430 Kg, rezervor 38 ltr,
Viteza 10,3 km/h,
Lungime 2,24 m, Inaltime, 1,84 m,
BIC S System standard,
Greutate operarea 1680 kg.

DETALII TEHNICE
Nominale de functionare Capacitate: 431 kg
Autodescarcare Capacitate: 864 kg
Pompe hidraulice Capacitate: 41.6 l / min
Travel Viteza: 0-6.4 mph (10,3 km / h)
De operare Greutate: 1,680 kg
Dimensiuni
Lungime (cu galeata): 2725mm
Latime (cu galeata): 1255mm
Inaltime: 1842mm
Inaltime la Bucket PIN: 2634mm
Motor
Marca / Model: KUBOTA D1105-E
Combustibil / racire: Diesel / lichide
Cilindri: 3
SAE NET HP / Disp.: 25 kW / 1.1 L (68.5 cu in)
Capacitatea rezervorului de combustibil: 38.0L (10,0 Gal)
Operatia
Director si Unitate: Redirectionare, invers, viteza de deplasare si de directie, controlata de doua parghii parte.
Hidraulica: Ridicati / mai mic de arme si de ridicare dump / Rollback galeata controlate de doua picioare pedale.
Transmitere: hidrostatica, patru wheel drive



FREZA PENTRU SAPAT SANTURI

TIP UTILAJ:

FREZA SAPAT SANTURI





MARCA:

VERMEER



MODEL:

T800B



MOTOR:

194 CP



GREUTATE:

18.981 KG



ADANCIME FREZARE

1,3 M

DESCRIERE:

FREZARE:

-adincime pana la 1,3m

- latime pana la 60m

 MOTOR:

- Model GM 6V-53 Diesel

- 6 cilindri

- Sistem racire apa

- 194 CP

- Tanc capacitate 284 L

- 5212 cc/putere motor

- 12 volti

 TRANSPORT:

  - lungime totala 7500 mm

  - inaltime 3000 mm

  - latime 2500 mm

   - liber la sol 300 mm

   - latime senile 530 mm

   - lungime senile 3350 mm



INCARCATOR TELESCOPIC MANIPULATOR

Caracteristici generale:

Inaltime maxima de ridicare:

7 metri

Intinderea maxima pe orizontala:

6.3 metri

Sarcina maxima de ridicare:

3500 Kg

Sarcina maxima la inaltimea maxima:

1200 Kg

Sarcina maxima la intinderea maxima pe orizontala:

600 Kg

Miscare laterala a bratului (Side Shift) - Patent exclusiv Merlo:

NU

Inclinare laterala pentru lucru pe plan inclinat (Frame Levelling):

NU

Sistem electronic de control si afisare a functiilor -MERlin:

NU

Motor:

4 cilindrii Deutz BF 4M 2012 Euro 3

Putere Motor:

74,9 kW (102 Cp) la 2400 rpm

Transmisie:

Hidrostatica

Viteza maxima de deplasare:

25

Greutate proprie - cu furci:

7250

Pompa Hidraulica:

Cu Pinioane

Accesorii optionale:

Carlig de macara, furci extra late, cupa de constructii, cupa de cereale, platforma pentru lucru la inaltime, brat de macara, etc

ROABE CU SISTEM DE RIDICARE SI CLASICE CU UTILIZARE IN CONSTRUCTII,AGRICULTURA

Cuva zincata ambutisata, demontabila din 3 suruburi amplasate in exteriorul cuvei ( negaurita ), cadrul si picioarele din teava dintr-o singura bucata, roata-pneu cu camera aer, care preia 2/3 din sarcina

Capacitate: 75 litri - 100 litri

VIBRATOR PENTRU BETON

Compus din convertizor inalta frecventa CAF-150:
Tensiune alimentare: 380V/220V
Frecventa nominala motor: 50Hz
Turatia motor: 2840 rpm
Putere motor 1.9 KW
Frecventa iesire: 200 Hz
Lungime cablu alimentare: 5m
Cap vibrator AV-664:
Diametru: 65mm
Turatie: 12000 rpm
Diametru de actiune: 120 cm
Capacitate de compactare 40 mc/h
Forta de vibratie: 7000 N
Tensiune la borne: 3 x 42V
Putere absorbita: 930W

Proiect

Practica

Ciocoiu Horia

CCIA

AN II

GRUPA 2/A








Politica de confidentialitate

.com Copyright © 2019 - Toate drepturile rezervate.
Toate documentele au caracter informativ cu scop educational.


Proiecte

vezi toate proiectele
 PROIECT DE LECTIE Clasa: I Matematica - Adunarea si scaderea numerelor naturale de la 0 la 30, fara trecere peste ordin
 Proiect didactic Grupa: mijlocie - Consolidarea mersului in echilibru pe o linie trasata pe sol (30 cm)
 Redresor electronic automat pentru incarcarea bateriilor auto - proiect atestat
 Proiectarea instalatiilor de alimentare ale motoarelor cu aprindere prin scanteie cu carburator

Lucrari de diploma

vezi toate lucrarile de diploma
 Lucrare de diploma - eritrodermia psoriazica
 ACTIUNEA DIPLOMATICA A ROMANIEI LA CONFERINTA DE PACE DE LA PARIS (1946-1947)
 Proiect diploma Finante Banci - REALIZAREA INSPECTIEI FISCALE LA O SOCIETATE COMERCIALA
 Lucrare de diploma managementul firmei “diagnosticul si evaluarea firmei”

Lucrari licenta

vezi toate lucrarile de licenta
 CONTABILITATEA FINANCIARA TESTE GRILA LICENTA
 LUCRARE DE LICENTA - FACULTATEA DE EDUCATIE FIZICA SI SPORT
 Lucrare de licenta stiintele naturii siecologie - 'surse de poluare a clisurii dunarii”
 LUCRARE DE LICENTA - Gestiunea stocurilor de materii prime si materiale

Lucrari doctorat

vezi toate lucrarile de doctorat
 Doctorat - Modele dinamice de simulare ale accidentelor rutiere produse intre autovehicul si pieton
 Diagnosticul ecografic in unele afectiuni gastroduodenale si hepatobiliare la animalele de companie - TEZA DE DOCTORAT
 LUCRARE DE DOCTORAT ZOOTEHNIE - AMELIORARE - Estimarea valorii economice a caracterelor din obiectivul ameliorarii intr-o linie materna de porcine

Proiecte de atestat

vezi toate proiectele de atestat
 Proiect atestat informatica- Tehnician operator tehnica de calcul - Unitati de Stocare
 LUCRARE DE ATESTAT ELECTRONIST - TEHNICA DE CALCUL - Placa de baza
 ATESTAT PROFESIONAL LA INFORMATICA - programare FoxPro for Windows
 Proiect atestat tehnician in turism - carnaval la venezia




Proiect BUNCAR CU PERETI ROTUNZI
ELEMENTE DESCRIPTIVE DESPRE PARDOSELILE RADIANTE
Cerinte de baza privind compozitia betonului
Calculul structurilor la actiunea seismica
Proiect - realizarea unui centru comercial si a unei cladiri de birouri de clasa “A” in Bucuresti, pe un teren intravilan cu suprafata de 10.959,45 mp
CALCUL LA STAREA LIMITA DE OBOSEALA
Tehnologia de executie a unui colt de caramida - proiect de diploma
Caiete de sarcini - Pentru lucrarile de consolidare


Termeni si conditii
Contact
Creeaza si tu
