Aparate de aer conditionat

Aparate de aer conditionat




Aparate de aer conditionat

Notiuni generale:

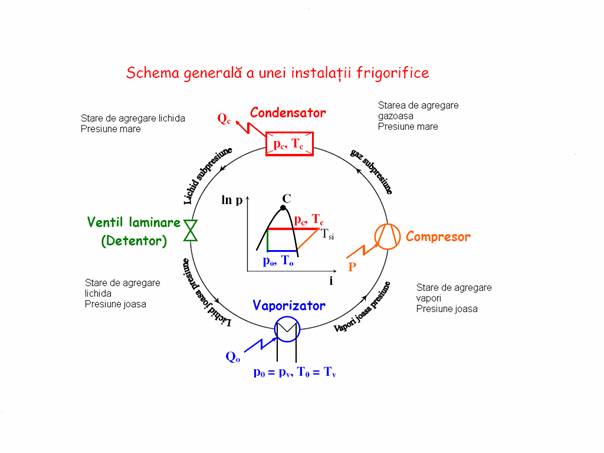

Circuit frigorific Fiecare substanta pentru a suferi o schimbare de stare trebuie sa absoarba sau sa cedeze caldura.

La trecerea de la starea lichida la starea de vapori se face prin absorbtie de caldura

La trecerea din starea de vapori la starea de lichid se face prin cedare de caldura

Circuitul frigorific se bazeaza pe proprietatile unui fluid de a schimba starea cind cedaza si primeste caldura

Functionarea unui aparat de aer conditionat are la baza propietatea unui agent frigorific (freon) de a avea o temperatura de vaporizare scazuta si de a se vaporiza si lichefia succesiv in cadrul unor cicluri termodinamice

Pentru explicatii Vezi Cursul 1



-Compresorul C, absoarbe vaporii reci formati in vaporizatorul V, a caror stare este  Vapori de presiune joasa.

-Vaporii sunt comprimati adiabatic (fara schimb de caldura) in compresor, marindu-le presiunea si implicit temperatura (prin comprimare) .

- In condensorul K vaporii de agent frigorific refulati de compresor se lichefiaza (condenseaza prin cedare de caldura) la temperatura si presiune constanta

In ventilul de laminare VL, se produce laminarea agentului frigorific lichefiat, unde, ca efect al destinderii adiabatice, agentul este partial vaporizat, aflindu-se intr-o stare de fierbere. In vaporizatorul V, agentul frigorific iesit din ventilul de laminare continua fierberea partii de lichid, transformindu-se in vapori la presiuni si temperaturi scazute si constante (to si po = ct.), absorbind caldura latenta de vaporizare necesara qo (kcal/kg) de la mediul pe care-l raceste sau il mentine la temperaturi scazute Cu acest proces termodinamic, vaporizarea d - a, ciclul se inchide, prin repetarea sa, efectul frigorific de racire este continuu

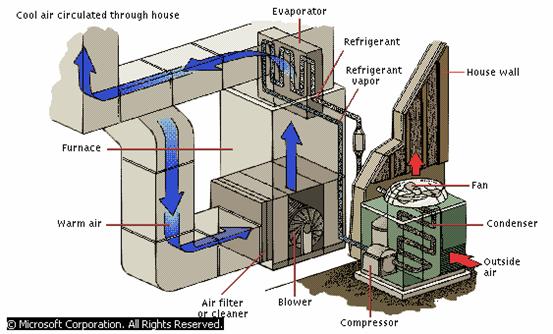

Aparat aer conditionat

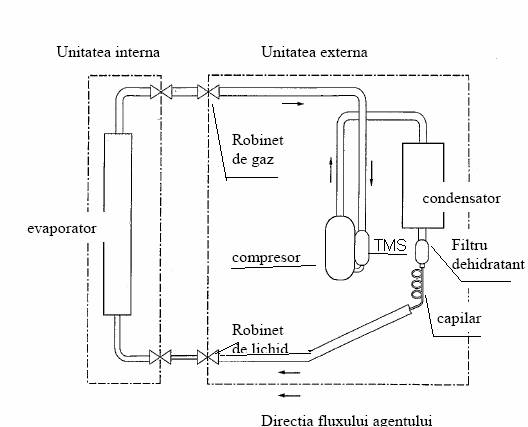

SCHEMA BLOC CIRCUIT FRIGORIFIC

Unitatea interna

-Schimbator de caldura (Vaporizator)

-Ventilator tangential

Unitatea externa

-Compresor

-Schimbator de caldura (condensator)

-Ventilator axial

-Capilar

-Filtru

-Robinet de gaz

-Robinet de lichid

TMS

Functionarea instalatiilor de aer conditionat este controlata de o placa electronica prevazuta cu microprocessor care realizeaza reglajele de temperatura,functiile de protectie si gestiunea organelor electromecanice pe baza setarilor facute de utilizator prin intermediul telecomenzii.Tot placa electronica primeste informatiile de la sondele imersate din schimbatorul unitatii interne (vaporizator) la modelele cu pompa de caldura primeste informatii si de la sonda imersata din condensator de la unitatea externa.

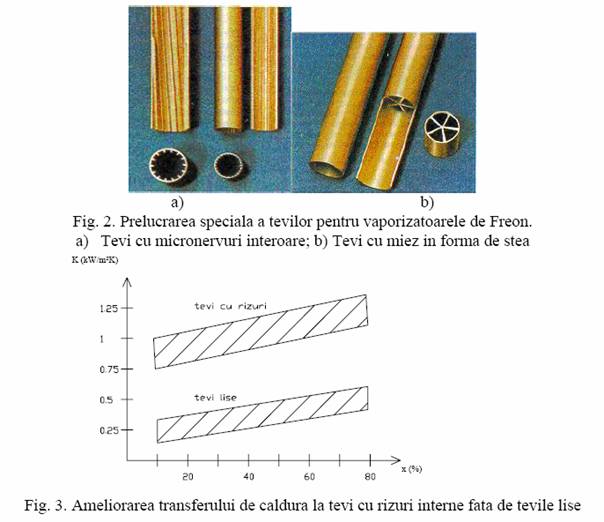

AMELIORAREA SCH DE CALDURA

Prin prelucrarea tevilor cu nervuri sup de transfer termic creste cu pina la 50% iar coef de transfer termic se tripleaza

INSTALARE

ATENTIE: Inainte de instalarea unitatii, asigurativa ca puterea furnizata de reteaua de alimentare electrica se potriveste cu puterea ceruta de conditionator.

A. ALEGEREA LOCULUI DE MONTAJ SI A SPATIULUI DE SERVICE

UNITATEA INTERNA

Instalati unitatea interioara intr-un loc care sa indeplineasca urmatoarele cerinte:

sa fie adecvat pentru instalatia electrica, sistemul de tevi si scurgere;

sa nu fie oprita circularea aerului in si din unitate unde aerul mai rece poate fi chiar distribuit (vezi Fig. 1);

sa asigure ca aerul descarcat sa nu se intersecteze cu aerul absorbit;

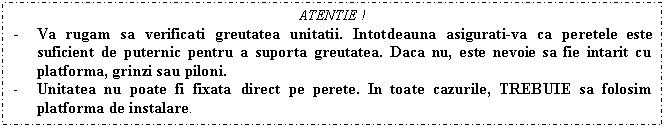

peretele sa fie suficient de puternic, rigid, neted, perpendicular si sa nu fie supus la vibratii;

caseta filtrului sa poata fi impinsa sau trasa cu usurinta;

sa nu existe pericolul gazelor inflamabile;

sa nu fie expus direct razelor solare;

A) Pozitionarea unitatii interne

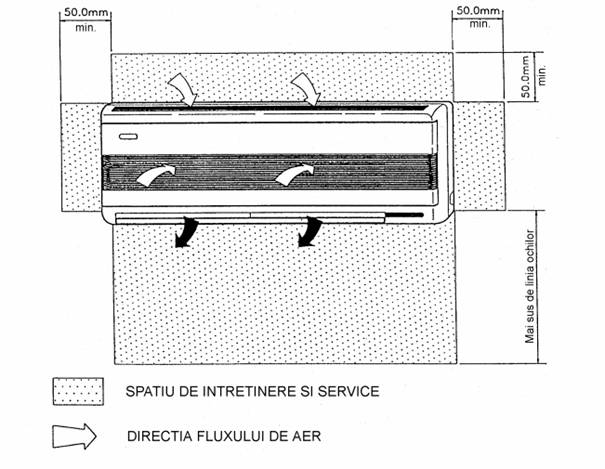

Distantele minime de instalare a unitatii interne vezi fig 1

-Apropierea maxima fata de tavan =50 mm

-Spatiile libere laterale stg dr =50 mm

-Partea inferioara a aparatului sa fie deasupra liniei ochilor

Sunt distantele minime in care se mai poate asigura service si montaj iar fluxurile de aer aspiratie si refulare aer racit functioneaza normal

fig:1

B. INSTALAREA UNITATII INTERNE

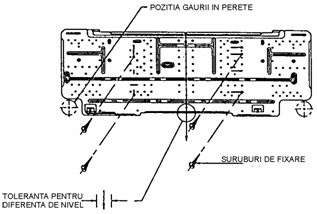

MONTAREA PLATFORMEI DE INSTALARE


Fixati platforma de instalare ferm pe perete, fara inclinare in dreapta sau in stanga. Folositi un BOLOBOC CARE ARATA CORECT SI NU A FOST TRINTIT SAU LOVI




Strangeti cele 4 suruburi temporar. Apoi pozitionati si centrati placa suport astfel incat unitatea interioara ce se monteaza ulterior sa aiba o pozitie orizontala.

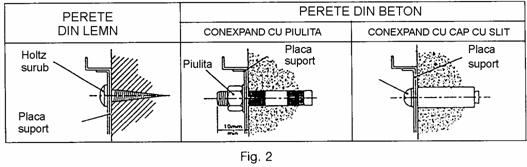

Metoda de fixare:




Atentie:

1) Cu placa pusa pe pozitie (verificata la boloboc) se traseaza locul unde se vor da gauri.Inainte de gaurire se va folosi un detector de metale pentru a nu nimeri gaurile in armatura sau in firele de instalatie electrica

2)La executarea gaurii spre exterior (de legatura cu unitatea externa) este necesar verificarea cu detectorul de metale pentru a evita armatura de Ol a peretelui

GAURIREA PERETILOR




In cazul in care tubul din spate este scos in exterior: faceti o gaura cu diametrul de 65 mm cu ajutorul unei bormasini; gaura trebuie sa fie usor inclinata (panta) catre partea exterioara.

Pozitionarea orizontala a unitatii interne se va face numai la BOLOBOC nu se va folosi ochiometric linia de muchie a tavanului ca punct de reper.Trebuie retinut ca in unitatea interioara este tavita pentru colectarea condensului daca unitatea este strimba condensul va curge pe linga tavita.

ATENTIE: Manuiti cu grija unitatea.

Nu o lasati sa cada.

Desfaceti panoul frontal.

Desfaceti unitatea din ambalaj, asezati-o pe suprafata neteda si scoateti cele 3 suruburi ale panoului frontal;




Scoateti cu grija panoul frontal si asezati panoul la loc sigur. (Fig. 3).

Nota Aripioarele de pe baterie sunt foarte sensibile si foarte ascutite. Fiti atenti cand manuiti unitatea fara capac.

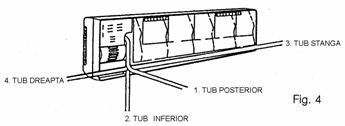

Asezarea tevilor.

Teava de racire poate fi directionata in mai multe feluri spre unitate, prin folosirea cailor de iesire din cutia unitatii (Fig. 4);




Indoiti cu atentie teava astfel incat sa fie aliniata cu gaura. Pentru partea dreapta si spate trageti afara, tineti capatul tevii si reglati directia inainte de a o fixa in pozitia dorita (Fig. 5). Furtunul de drenaj, conducta de freon a unitatii interne precum si cablul electric, pot fi legate impreuna cu ajutorul unei benzi din vinil. (Fig. 6).






MONTAREA UNITATII PE PLACA SUPORT

Scoateti capacul instalatiei prin desfacerea celor doua cleme de siguranta (2) de la capatul capacului (daca este necesar poate fi folosita o surubelnita mica pentru aceasta operatiune).

Nota:

1) pentru a evita zgarierea panoului frontal al unitatii, este recomandat ca acesta sa fie indepartat intr-un loc sigur in timpul instalarii unitatii interne (Fig. 3);

2) asigurati-va ca lungimea cablului electric este suficient de mare pentru a face posibile conectarile electrice, inainte de fixarea definitiva a unitatii pe platforma peretelui.

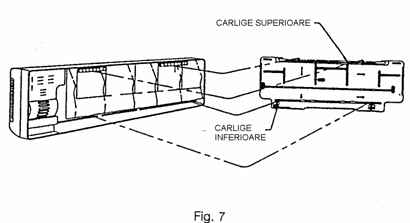

Unitatea interna poate fi montata pe placa suport (Fig. 7).

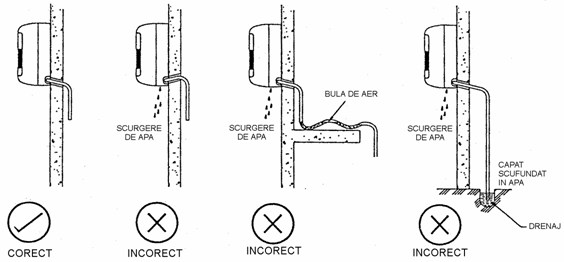

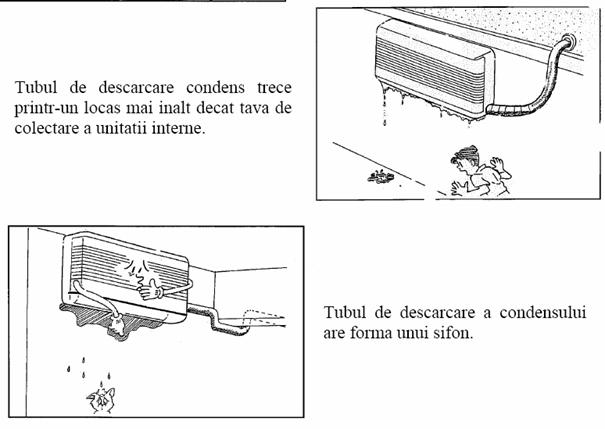

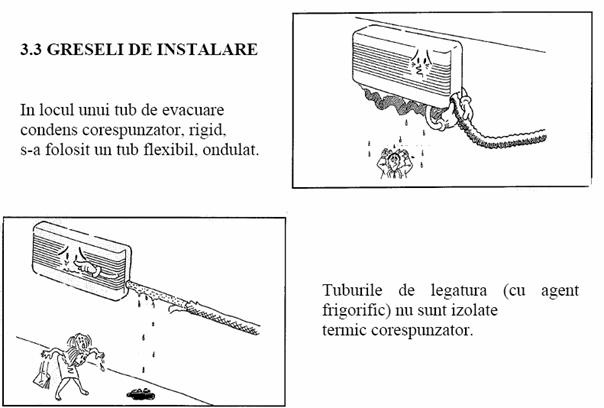

CONDUCTELE DE SCURGERE A APEI

O panta cat mai inclinata este esentiala pentru asigurarea unei scurgeri usoare;

Tubul de golire nu trebuie sa prezinte obturari;

Tubul de golire nu trebuie sa prezinte curbe ascendente.




a) b) c) d)

Nota: Exista doua guri de scurgere a apei din tavita de golire. Dupa instalarea tubului de scurgere, asigurati-va ca cealalta gura de golire a apei este astupata cu dopul atasat tubului

a)      Panta permite curgerea gravitationala a apei formata din condensarea umezelii din aer

b)     Se observa ca avem contrapanta si tavita nu se va goli

c)      Panta este buna dar se observa ca tubul de evacuare a condensului pe portiunea orizontala a facut  sifonare ,la partea de jos avem lichid la partea de sus aer

d)     Partea inferioara a tubului este opturata de drenaj

Montarea unitatii externe

Transportati, pe cat posibil, unitatea la locul de instalare in ambalajul ei original;

Unitatea exterioara nu trebuie inclinata cu mai mult de 45s in timpul transportului (nu o asezati pe o parte);

Daca peretele pe care se va instala unitatea este fabricat din materiale conducatoare de electricitate, izolarea electrica a unitatii trebuie facuta obligatoriu;

Asigurati-va ca lasati suficient spatiu pentru service;

Fixati unitatea corespunzator de fundatie pentru a-i asigura stabilitatea.

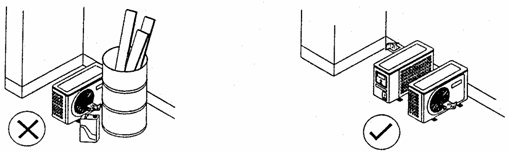

UNITATEA EXTERNA

Pe masura ce temperatura de condensare creste, temperatura de vaporizare creste si capacitatea de racire scade. Pentru a asigura capacitate maxima de racire, locul ales pentru unitatea externa trebuie sa indeplineasca urmatoarele conditii:

Instalati unitatea externa in asa fel incat aerul cald evacuat de condensatorul unitatii externe sa nu poata fi absorbit din nou. Asigurati suficient spatiu, pentru intretinere in jurul unitatii.




Asigurati-va ca nu poate fi oprita intrarea si iesirea aerului in si din unitatea externa. Indepartati obstacolele care impiedica aspiratia sau refularea aerului.




Locul trebuie sa fie bine ventilat, in asa fel incat unitatea sa poatea aspira si refula o cantitate mare de aer micsorand astfel temperatura de condensare;

Un loc care sa poata suporta greutatea unitatii externe si sa izoleze zgomotele si vibratiile;

Alegeti un loc protejat de actiunea directa a soarelui. In caz contrar, folositi o folie protectoare;




Alegeti un loc in care se poate drena cu usurinta apa de ploaie si condensul format;

Alegeti un loc in care unitatea sa nu poata fi astupata de zapada;

Alegeti un loc in care gura de refulare aer sa nu fie expusa vantului puternic;

Alegeti un loc in care nivelul zgomotului produs sa nu deranjeze vecinii;

Locul nu trebuie sa fie susceptibil de praf sau grasime.

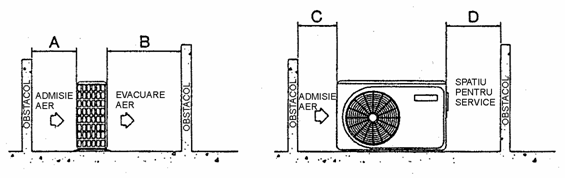

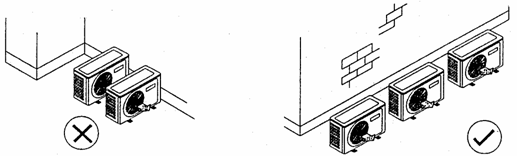

DISTANTA OPTIMA DE INSTALARE

Unitatea externa trebuie astfel instalata incat sa nu se produca intersectarea aerului cald refulat sau obstructionarea circulatiei aerului. Alegeti cel mai rece loc posibil unde aerul aspirat sa nu fie mai cald decat temperatura exterioara (max. 45°C)




TOATE MODELELE

A

B

C

D

DISTANTA MINIMA

150mm

1000mm

150mm

500mm

ATENTIE: Daca unitatea exterioara opereaza intr-o atmosfera ce contine ulei (inclusiv ulei de motor), sare (regiuni litorale), sulfuri (in vecinatatea rafinariilor), aceste substante pot provoca defectarea unitatii

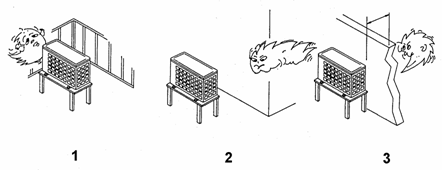

POZITIONAREA UNITATII EXTERNE

Pozitionati unitatea in locuri ferite de vant.

Pozitionati unitatea astfel incat cladirea sa blocheze vantul.

Instalati un panou protector in directia vantului, la cel putin 50 cm de unitate.

Construiti un baldachin; construiti un piedestal; plasati unitatea astfel incat sa nu fie acoperita de zapada.

5 Pozitionati unitatea exterioara pe partea superioara a peretelui

D. CONDUCTELE DE LEGATURA

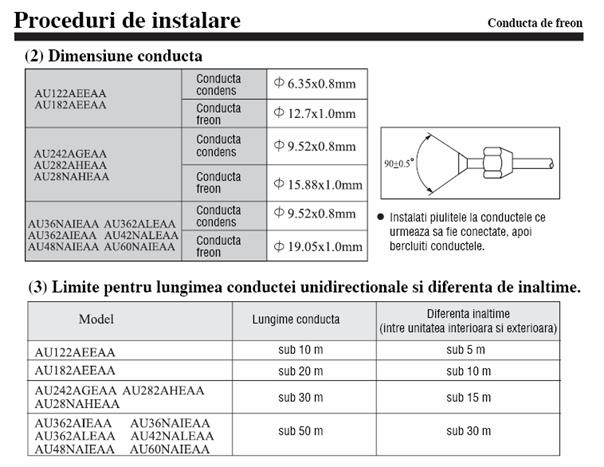

LUNGIMEA MAXIMA A TUBURILOR SI NUMARUL MAXIM DE COTURI

In cazul in care tubul (racordul) dintre cele doua unitati (externa, interna) este prea lung, randamentul aparatului va scadea. Daca numarul de coturi va fi mare, va fi micsorata viteza de curgere a refrigerantului prin tub, fapt care va conduce la scaderea capacitatii de racire si poate defecta compresorul unitatii de climatizare. In orice caz, trebuie sa alegeti calea cea mai scurta pentru racordarea celor doua unitati

ATENTIE:

Performantele climatizorului nu sunt garantate de producator daca lungimea, inaltimea sau nr. de coturi vor depasi limita maxima admisa (prevazuta in tabel);

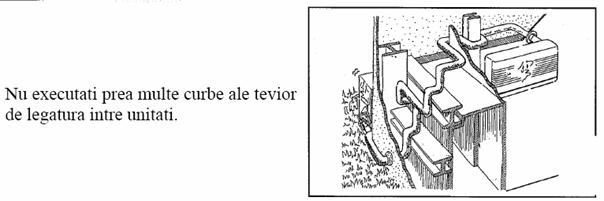

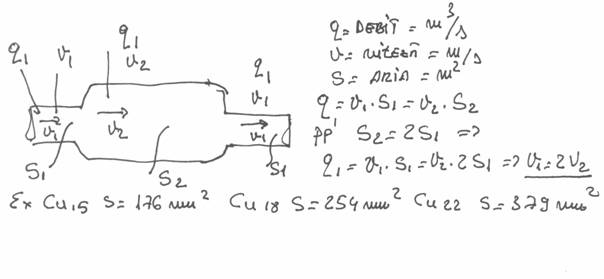

Coturile trebuie astfel realizate incat sa nu produca gatuiri ale tubului.



-Pentru curbarea tevilor se vor folosi prese speciale de curbat tevi

-Se va allege bacul corespunzator diametrului conductei care se curbeaza

TEHNICA DE MUFARE (PENTRU CONECTARE)

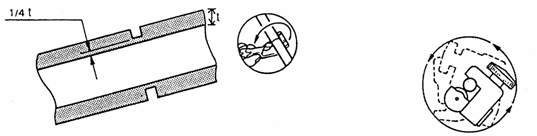

Taiati tubul avansand cuter-ul incet. Taierea fortata si adanca va cauza decalibrarea tubului si poate genera cantitati exagerate de span.






Indepartati spanul cu ajutorul dispozitivului special creat, tinand capul conductei cu gura in jos pentru a evita caderea spanului in interiorul tevii.




Lungimea exacta a tubului ce va iesi in afara mufei incepand de la suprafata matritei de sanfrenare (matrita) este determinata de dispozitivul de sanfrenare.

Tabelul de mai jos, indica ce fel de filiera trebuie folosita:




DIAM. TUB (MM)

D

A (MM)

filiera - imperial

filiera - rama

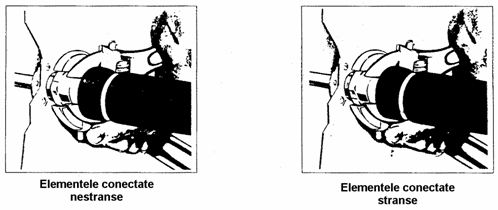

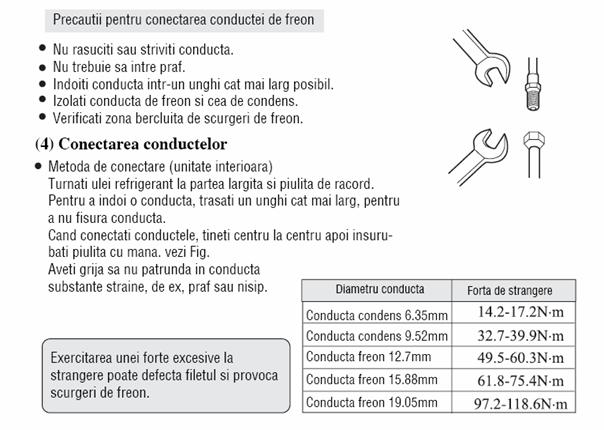

Fixati teava in mufa. Potriviti centrul mufei cu cel al dispozitivului de mufare si strangeti-l complet.

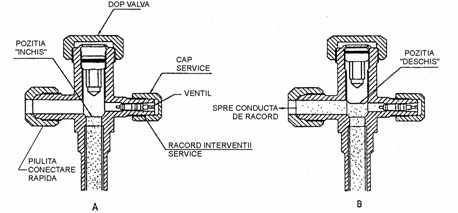

VALVA

Stabiliti traseele conductelor intre unitatea interna si cea externa;

Scoateti capacele si dopurile protectoare;

Daca este necesar, stergeti cu atentie suprafetele filetelor si scaunelor de cuplare cu o carpa curata pentru a preveni patrunderea murdariei sau a altor particule in sistem

UNGETI diafragma si garnitura din cauciuc sintetic cu ulei refrigerant. Strangeti piulita racordului cu mana cateva ture pentru a va asigura ca aceasta a intrat corect pe filet. Folositi chei franceze de dimensiuni adecvate si strangeti piulita astfel incat sa asigurati o buna etanseitate a cuplajului.

Folosind un marker, trageti o linie de la piulita de imbinare la peretele despartitor. Apoi strangeti 1/4 din tura; alinierea eronata va arata cat a fost stransa imbinarea. Aceasta ultima strangere este necesara pentru a asigura formarea imbinarii ermetice. Daca este folosita o cheie de cuplu, urmatoarele valori de cuplu sunt recomandate:

DIAMETRU PIULITA

FT. LBS

11

**Conducta de condens 6,35x0,8 a nu se face confuzie cu condensul eliminat de UI ,aici este vorba de freonul lichefiat dupa iesire din cond UE

E. CABLURILE ELECTRICE

LEGATURI ELECTRICE

Normativele electrice pentru stabilirea diametrelor conductoarelor difera de la tara la tara. Adaptati sistemul in conformitate cu normativele in vigoare in Romania.

MASURI GENERALE DE SIGURANTA

Asigurati-va ca voltajul punctului de alimentare (priza) corespunde cu cel inscriptionat pe placuta de timbru a utilajului inainte de a efectua legaturile conform diagramei de conexiuni;

Asigurati cate un punct de alimentare (priza) pentru fiecare unitate in parte;

Unitatea trebuie impamantata

Alimentarea cu energie electrica trebuie sa permita deconectarea in caz de urgenta; fiecare circuit trebuie sa fie prevazut cu protectie la suprasarcina;

Cablurile nu trebuie sa atinga tubul de racire, compresorul sau alta piesa in miscare ori motorul ventilatorului

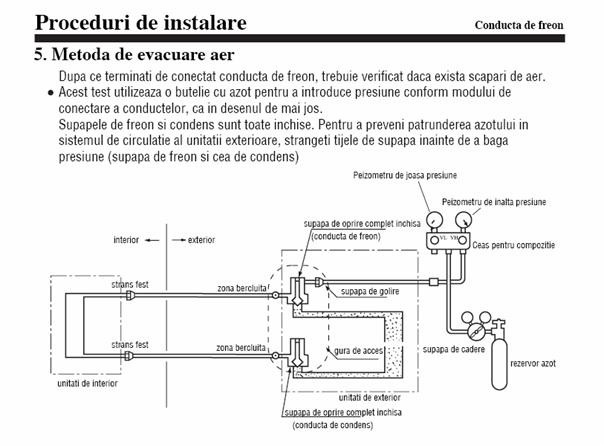

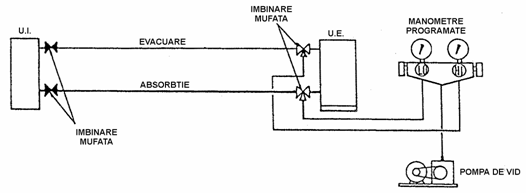

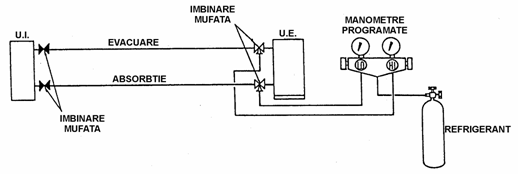

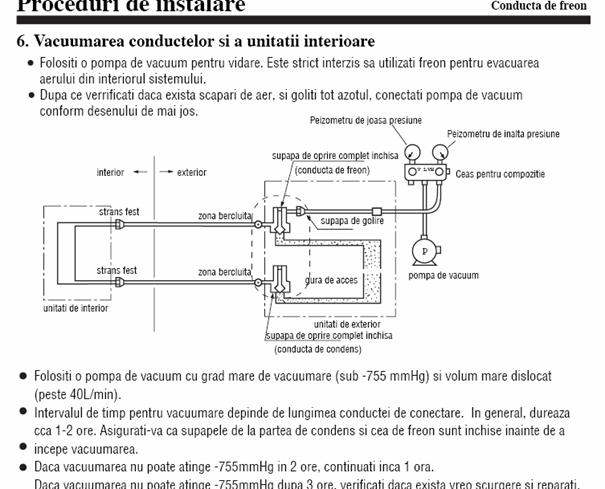

F. VIDAREA SI INCARCAREA

Unitatea externa preincarcata nu necesita vidare sau incarcare. Oricum, odata conectat, tubul de racordare si unitatea interna trebuie vidate inainte ca unitatea externa sa emita refrigerant.

Deschideti capacul orificiului de control.

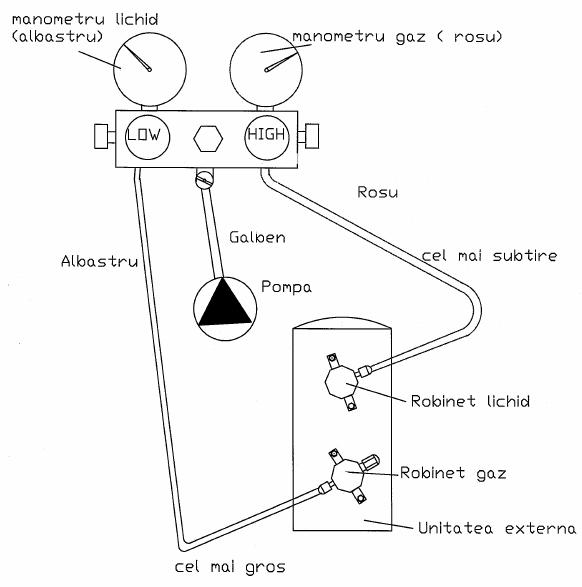

Conectati manometrul de presiune la orificiul de serviciu.

Conectati pompa de vidare. Deschideti valva de incarcare (umplere) si porniti pompa; timpul de evacuare variaza in functie de capacitatea pompei, dar media este de o ora.

Dupa evacuare, deschideti valva pentru a permite gazului sa patrunda in unitatea interna.




Operatii:

1) Se inchide robinetul"high"

2)Se deschide robinetul"low"si se porneste pompa de vid

3)Dupa obtinerea vidarii se inchide robinetul "low" si se opreste pompa de vid

Se decupleaza racordul pompei si se racordeaza butelia de freon

Se deschide robinetul cu "high" si se obtine incarcarea de freon

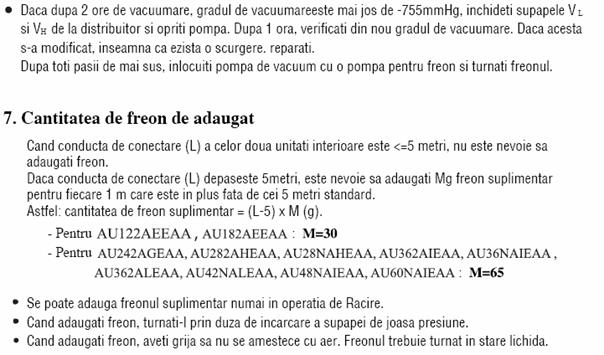

INCARCAREA SUPLIMENTARA

Gazul refrigerant este incarcat in unitatea externa si, daca lungimea tubului este de 5 m, incarcarea suplimentara a refrigerantului dupa vidare nu este necesara.

Cand tubul este mai lung de 5 m, studiati tabelul de mai jos:

MODEL

INCARCARE CU R22

g/m cond

ALC 10BR

ALC 15BR

ALC 20BR

ALC 25BR

G. VERIFICAREA GLOBALA

Asigurati-va ca ati urmat indeaproape etapele de la A la F.

Asigurati-va de urmatoarele, in mod deosebit:

Unitatea este solid si sigur montata;

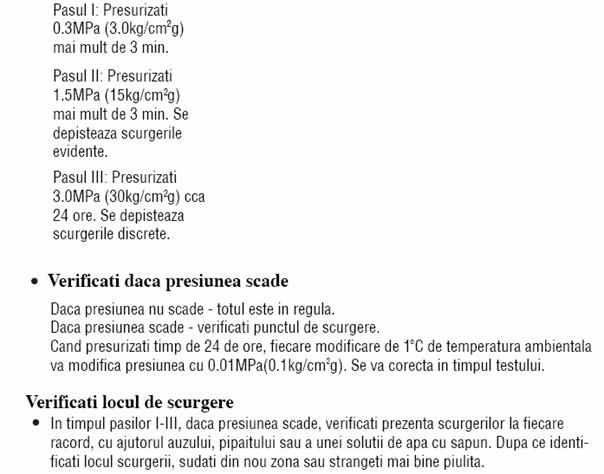

Conductele si legaturile sunt impermeabile la scurgeri dupa incarcare;

A fost efectuata instalarea corecta a sistemului electric.



Verificarea drenajului - puneti apa in partea stanga a tavitei de colectare (controlul se afla in partea dreapta a unitatii)


se toarna apa in

tavita vap si se

urmareste evac

in ext

Proba

Dirijati functionarea de proba dupa efectuarea testului de drenaj si a testului pierderii de gaz;

Deschideti alimentarea electrica;

Porniti unitatea;

Verificati daca:

Condensatorul functioneaza, refuland aer cald din unitatea de racire;

Vaporizatorul functioneaza si descarca aer rece;

Presiunea de aspiratie (partea inferioara) asa cum s-a recomandat anterior;

Unitatea produce sunete anormale?

Exista vibratii anormale legate de unitate sau de sistemul de tevi?

Exista drenaj lin al apei?

Masurati tempeatura aerului care intra in unitate si temperatura aerului evacuat; diferenta intre cele doua temperaturi trebuie sa fie mai mare de 8sC.

Dupa instalarea unitatii interne, asigurati capacul frontal cu suruburile aferente . Apoi presati capacele suruburilor.




ALTE RECOMANDARI (producatori de renume)

II )MODALITATI DE FUNCTIONARE:AP AER COND

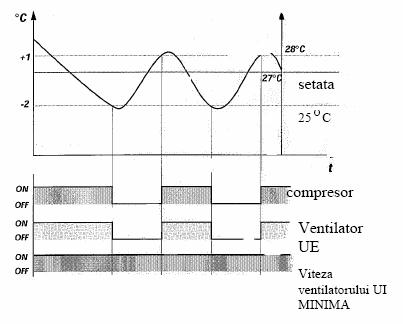

II 1) RACIRE

Cimpul de variatie al temperaturii care poate fi setata este de la 16 la 30 C Valoarea de pornire este de 24 C Compresorul si ventilatorul unitatii externe pornesc cind temperatura sesizata de sonda ambientala depaseste cu 1 C valoarea fixata si se opreste cind temperatura coboara cu 2 C sub cea fixata

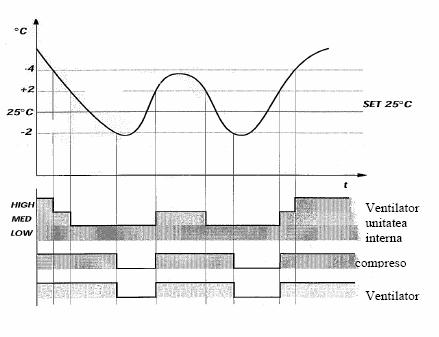

II 2)Viteza ventilatorului unitatii interne

Selectia "AUTO"

-Cind temperatura mediului este cu cel putin 4C mai mare ca cea setata este activata viteza maxima a ventilatorului tangential din unitatea interna.

-Cind temperatura mediului este mai mare ca temperatura setata cu 2-4 C atunci se activeaza viteza medie

-In celelate cazuri se activeaza viteza minima a ventilatorului tangential al UI

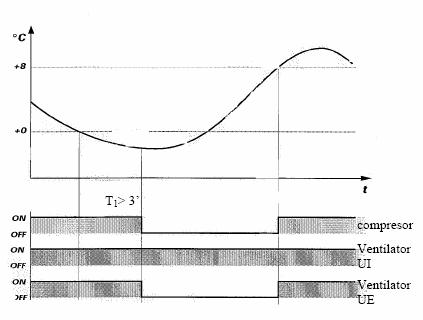

PROTECTIA ANTIINGHET A SCHIMBATORULUI (VAPORIZATOR) UNIT INTERNE

-Microprocesorul verifica daca temperatura sch UI (Vaporizator) nu ramine prea scazuta existind posibilitatea formarii ghetii.

-Dupa 6 minute de functionare continua a compresorului din UE daca temperatura schimbatorului (vaporizatorul di UI) relevata de sonda cu imersiune ramine 3 minute sub 0C , sunt oprite a)compresorul b)ventilatorul UE.Ventilatorul tangential al unitatii interne va functiona la turatia setata

-Compresorul si ventilatorul din UE vor porni numai cind sonda imersata din UI depaseste 8C gheata fiind topita apa formata prin topirea ghetii fiind evacuata gravitational

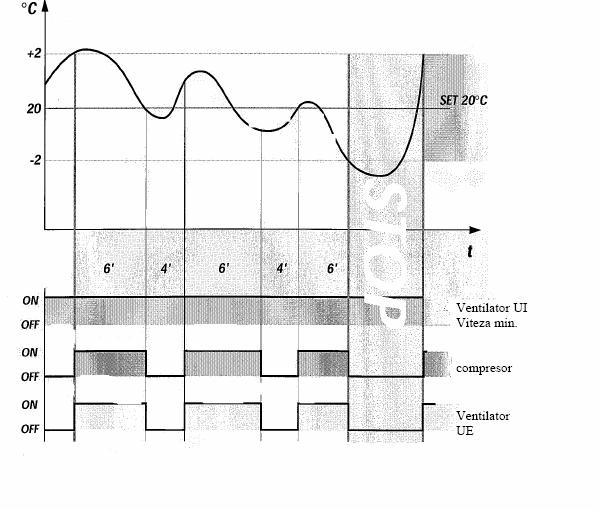

Modalitatea de functionare uscare (dry)

-Cimpul de variatie a temperaturii impuse din telecomanda trebuie sa fie intre 18-30C Valoarea de plecare este 24 C .Compresorul si ventilatorul din UE vor functiona cind temperatura ambientala (relevata de sonda ambientala ) depaseste valoarea impusa cu 2 C si se opreste cind temperatura scade cu 2 C fata de cea impusa

-Functionarea in modul de USCARE (dry) impune o succesiune de circuite de lucru 6 minute la rece ,si de ventilare 4 minute ,schimbatorul UI (vaporizat) se acopera cu condens care este evacuat la exterior,ventilatorul UI va functiona la vit minima.In ac fel se asigura eliminarea umezelii din aer sub forma de condens fara sa coboare prea mult temperatura in camera.

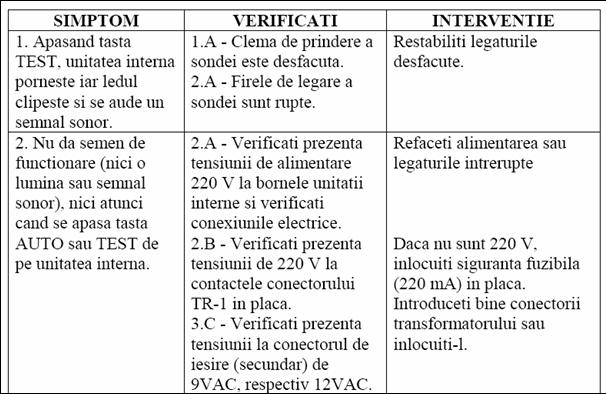

MODUL DE FUNCTIONARE "TEST"

Functionarea in modul TEST este prevazuta pentru a se verifica functionarea corecta a tuturor componentelor aparatului de aer conditionat.

In modalitatea TEST aparatul porneste in functionare RACIRE activind toate componentele mecanice ,cu ventilatorul unitatii interne la vit maxima si cu paletele dispersorului efectuind oscilatii continue.Functionarea este continua si nu este influentata de variatiile temp mediului.Sunt eliminate functiile de protectie (inclusive a comp -3 minute)

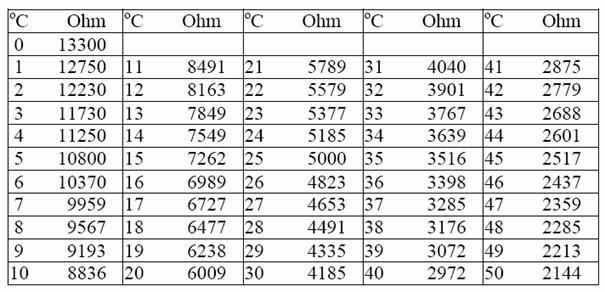

In cazul unei defectiuni ale sondelor de mediu sau cu imesrsie in UI sau UE,placa electronica va emite un semnal acustic intermittent

Modalitatea "TEST" se activeaza numai prin apasarea tastei "TEST" de sub panoul frontal al UI .Apasind din nou tasta TEST se va opri.Daca in timpul functionarii "TEST" se va folosi telecomanda atunci vor fi exec functiile respective

Modalitatea de functionare "AUTO"

In modalitatea AUTO se allege automat functionarea in regim de RACIRE sau INCALZIRE functie de temp mediului ambient.

-Valoarea presetata pentru temp de racier 26 C

-Valoarea presetata pentru incalzire 20 C

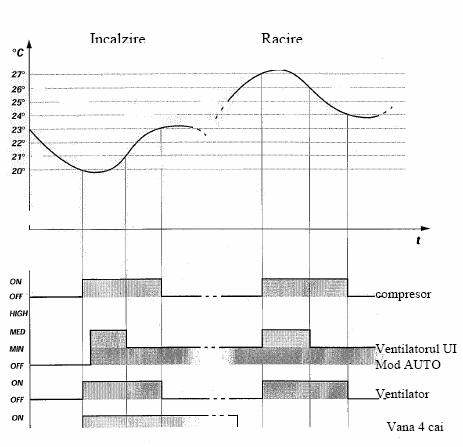

FUNCT PE MOD AUTO

-Cind temperatura mediului coboara sub 20C aparatul va functiona pe mod INCALZIRE (POMPA DE CALDURA) pina cind temperatura interioara ajunge la 23 C

-Daca temperatura mediului va depasi 27 C aparatul va functiona in regimul de racier si va fi activ pina la 24 C

-Valorile pot fi modificate din telec cu max 1-2 C sub ecranul cu TEMP al telec vor apare 2 sageti intoarse spre partea de sus sau jos

-Protectiile sunt active iar viteza vent tang este setata pe "AUTO"

-La activarea functionarii in mod "AUTO" se activeaza si protectiile corespunzatoare modului RACIRE/INCALZIRE

Functionarea de urgenta :telecomanda este defecta se apasa pe butonul de pe panoul frontal al UI si se activeaza functia AUTO

Control "SLEEP" activarea acestei functii se face pe timp de noapte pentru cresterea confortului se modifica progresiv temp in camera astfel:

In modalit racire sau uscare:Creste progresiv temperatura in camera astfel dupa prima ora creste cu 1C dupa inca o ora creste cu 1C deci in total 2C in 2 ore

In modalit incalzire dupa prima ora temp scade cu 1C dupa inca o ora scade cu 1C deci in total scade cu 2C in 2 ore

CONTROLUL SWING (poz paletelor deflectorului) Paletele sunt act de un motoras pas cu pas care orienteaza paletele in poz dorita sau le lasa sa oscileze (baleeze) Act din telec but swing paletele incep sa baleeze continuu daca aleg o pozitie a lor si apas swing paletele ramin in poz respectiva

Temporizator se poate alege un anumit mod de functionare in interval de 12 ore programarea se face conf tip aparat din telecomanda si conf manualului de utilizare

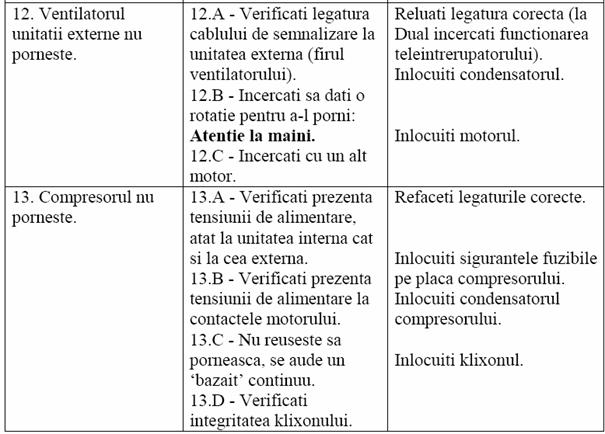

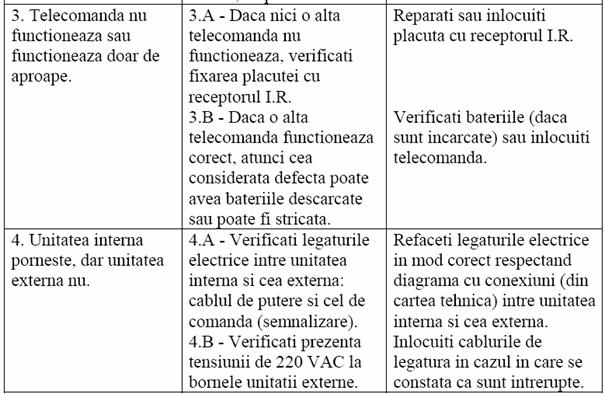

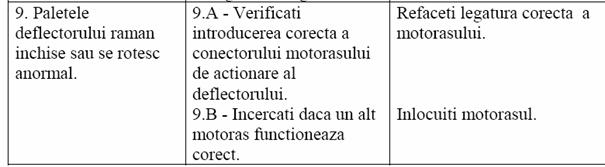

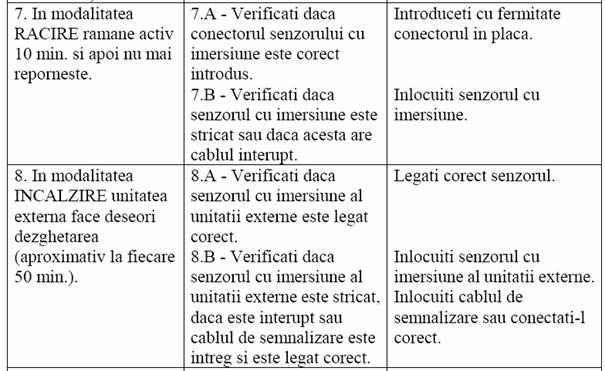

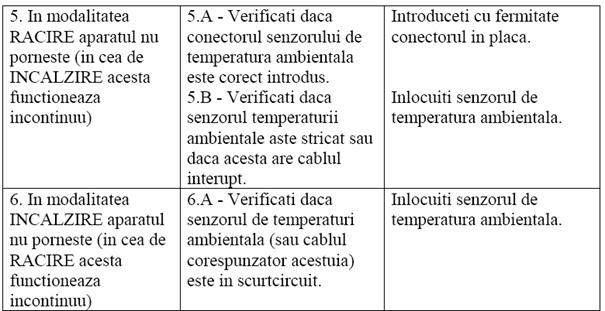

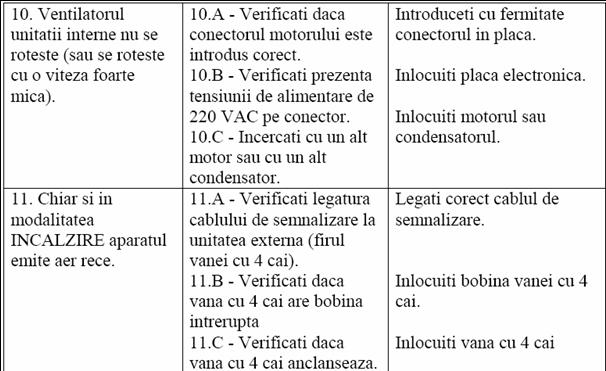

Defectiuni si remedierea lor

1)Partea electrica:

In majoritatea defectiunilor indicate este posibil sa fie un defect de placa electronica ,daca toate interventiile indicate nu dau rezultat se va inlocui placa electronica .Este indicat sa se faca initial verificarile conf tabelului apoi sa se inloc placa electronica ,deoarece daca o comp este defecta si nu o inlocuim dar inlocuim placa electronica este posibil caq resp comp sa defecteze si placa noua.

Verificarea sondei cu ohmetrul

Verificarea este concludenta in conditii de laborator cind putem sa asiguram diferite temp din grad C in grad C si sa masuram rezistenta la iesirea sondei.Sunt date dif val ale rezistentei sondei functie de temp pe care le furnizeaza sonda plcii electronice.

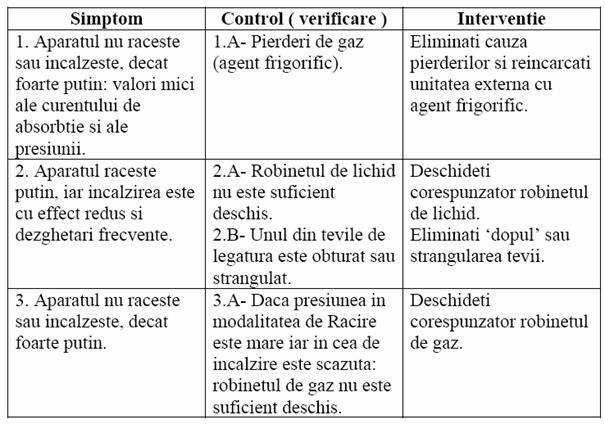

Defectiuni frecvente circuit frigorific

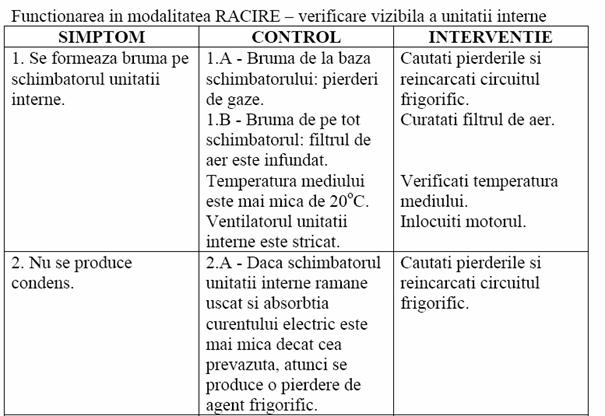

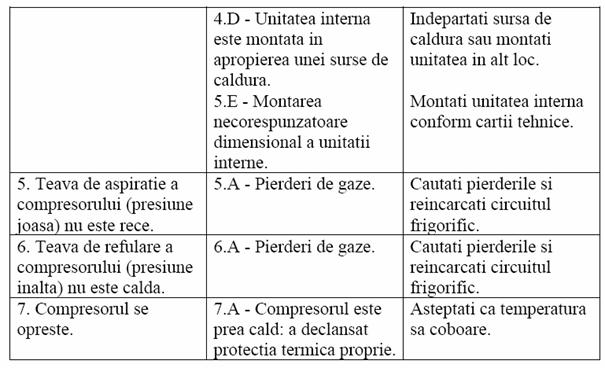

Identificarea defectiunii prin urmarirea functionarii aparatului

In general  randamentul aparatelor se diminueaza in cazul in care instalatia cere la montaj:

-O lungime mare a legaturilor frigorifice

-O mare dif de nivel intre unit interna si cea externa

-Un numar mare de sch de directie(curbe) pe traseul frigorific

Verificarea cu ajutorul instrumentelor:

Cu ajutorul instrumentelor obtinem informatii despre functionarea corecta a aparatului de AC masurarile cele mai relevante:

-temperatura aerului cu ajutorul termometrului digital

-Curentul absorbit cu ajut ampermetrului (cleste ampermetric)

-Presiunea ag frigorific cu ajutorul bateriei de manometer

Temp aerului se face cu termometru digital cu timp scurt de raspuns :

-temp mediului=temp din camera unde se inst UI

-temp externa =temp aspirata de unit externa

-Temp de intrare in UI

-Temp de refulare a UI

Curentul absorbit se masoara cu un cleste ampermetric digital el ofera date precise a curentului absorbit de compressor.Masurarea se face pe unul din cablurile de alimentare atit al unit int cit si ext se are in consideratie ca unit int consuma f putin in comp cu compresorul.

Presiunea este masurata de regula cu manometrele statiei de incarcare sau din trusa.Cu manometrul rosu de inalta presiune se masoara presiunea pina la 30 Barr (imalta presiune) Punctul de masurare UE racordul filetat conducta de gaz

La unitatea externa putem masura :

-Presiunea joasa cind funct pe racier

-Presiunea inalta cind functioneaza pe incalzire

ATENTIE Presiunea se stabileste correct dupa cca 10 min de functionare

ATENTIE

AGREGAT OPRIT

Este util sa masuram valoarea presiunii:in aceste conditii trebuie sa corespunda cu valoarea temperaturii de racier,al doilea dupa scara de racier al R22,marcata cu culoare verde in manometru.Daca temperatura mediului este 20C si temp externa 18 C presiunea estimata la aparat va fi in jur de 8 Barr.Daca presiunea este mai mica sub ac valoare este cert ca au fost pierderi de agent frigorific si se cauta pierderile apoi se comp cu freon

Agregatul frigorific pornit

Cu aparatul functionind se urmaresc 10 parametri

*Cond climatice

-temp mediului

-temp exterioara

*Functionare in mod racier

-Presiune

-Curent absorbit

-Temp refulare UI

-Temp refulare UE

*funct incalzire

Presiune

-curent absorbit

-Temperatura refulata de UI

-Temp refulata de UE

Presiunea in conditii standard in modalitatea de:

Racire val presiunii in jur de 4-5 Barr

-Incalzire val presiunii in jur de 16-18 Barr

Valoarea presiunii se poate schimba in functie de variatiile cond climatice.In linii mari fie in modalit racier fie in modalit incalzire creste val presiunii in functie de temp mediului interior,si cel exterior si este necesar sa tinem cont de ac lucru cind interpretam masuratorile.Absortia curentului electric in conditii standard nu trebuie sa difere mult fata de cele nominale.Cind valorile temp mediului intern si extern sunt diferite de cele standard utilizam curbele de absortie .In linii generale cind absortia curentului este mica  fata de standard este posibil sa fie putin agent frigorific in instalatie,cind aparatul este supraincarcat cu agent frigorific creste curentul fata de val standard in acest caz se reduce cantit de freon conf proiectului si etichetei de pe UI UE.

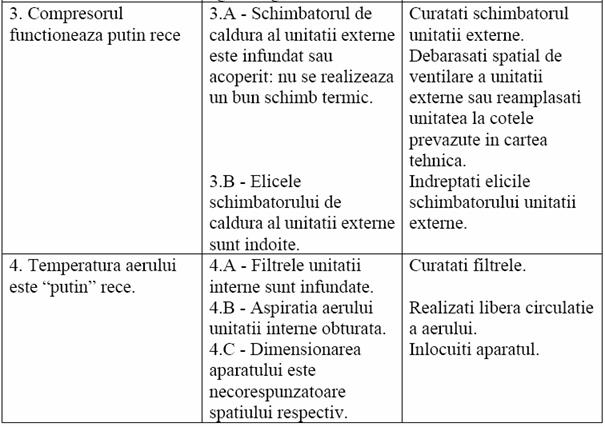

Verificarea UE cu ajutorul aparatelor

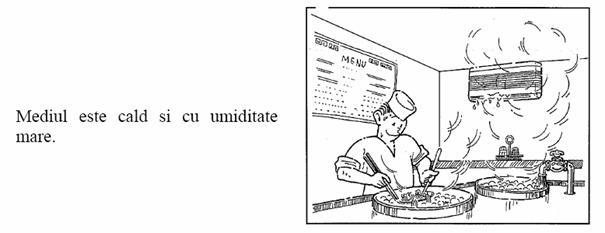

Alte defedtiuni de montaj








Politica de confidentialitate







creeaza logo.com Copyright © 2024 - Toate drepturile rezervate.
Toate documentele au caracter informativ cu scop educational.
