Comanda la Distanta Digitala ImmerGas

Comanda la Distanta Digitala ImmerGas




Comanda la Distanta Digitala

Panou de comanda la distanta

pentru centrale din seria Star kW,
Mini kW si Mini 24-28 Export



COMANDA LA DISTANTA DIGITALA


Panou de comanda la distanta

pentru centralele termice din seria
Star kW, Mini kW si Mini Export

Comanda la Distanta Digitala

Caracteristici generale.




Comanda la Distanta Digitala (C.D.D.) este un panou de comanda la distanta care permite reglarea si controlul parametrilor de functionare a centralelor din seria Star kW, Mini kW si Mini 24-28 Export..

C.D.D. indeplineste de asemenea si functia de cronotermostat saptamanal programabil pe doua nivele de temperatura si mai indeplineste si functia de sistem de termoreglare care adapteaza temperatura instalatiei in functie de temperatura ambientului dorita si masurata.

Dispune de un program presetat personalizabil care lucreaza pe doua nivele de temperatura (Redus si Confort).

Pe langa orar, display-ul afiseaza ziua saptamanii, starea de functionare (sanitar sau incalzire), temperaturile relevate si un cadran ce indica orarele de aprindere/stingere ale centralei in faza de incalzire.

Display-ul mai vizualizeaza pe langa temperaturile reglate ale ambientului si apei calde menajere si eventualele coduri de eroare corespunzatoare anomaliilor intervenite.

Racordarea electrica.




Comanda la Distanta Digitala trebuie sa fie racordata la placa de reglare a centralei termice prin intermediul a doua fire cu sectiune cuprinsa intre 0,5 e 1,5 mm2 si cu lungime maxima de 50 de metri, fiind necesar sa se elimine puntea X40 dintre conectorii 40 si 41 (daca este prezenta).

Racordarea permite atat alimentarea comenzii la distanta cat si schimbul de date intre cele doua unitati. (reglaje, stare de functionare, sigurante intervenite, etc.)

Odata conectata la placa centralei, CDD este mereu alimentata, independent de regimul in care se afla centrala (vara sau iarna).

N.B.: Comanda la Distanta Digitala nu are nevoie sa se respecte polaritatea (+ si -) la racordare.

Comenzi si reglaje.






1) Selector functionare centrala OFF (anti-inghet) / Vara / Iarna.

Prin apasari succesive se selecteaza modul de functionare:

Oprit (anti-inghet ambient)
Centrala este pusa in functiune numai daca temperatura ambientului scade sub 5
C

Sanitar (Vara).

Ramane activa functia de anti-inghet ambient.

Incalzire si sanitar (Iarna).

2) Crestere sau scadere temperatura sanitara.

Regleaza temperatura apei calde menajere de la valoarea maxima la cea minima prevazute de centrala.

3) Crestere sau scadere temperatura de ambient.

Regleaza temperatura ambientului de la valoarea maxima la cea minima prevazuta de cronotermostat.

4) Confirmare modificari / Reset / Informatii.

In faza de programare permite confirmarea reglajelor/ modificarilor efectuate.

In prezenta unei avarii datorita unei anomalii permite RESET-ul centralei.

Pe durata functionarii normale permite vizualizarea anumitor informatii in functie de starea de functionare (Vara sau Iarna).

5) Selectare functionare automata sau manuala.

In functie de selectie permite:

Auto

Program automat (Standard).

Orarele de aprindere si temperaturile urmeaza un programa pre-setat de IMMERGAS sau personalizat de catre utilizator.

Manual.

CDD va lucreaza ca un simplu termostat de ambient, temperaturile fiind reglate manual de catre utilizator.

6) Reglare temperaturi confort / redusa.

Permite efectuarea reglajelor temperaturii Confort (zi) si Redusa (noapte).

7) Ceas.

Permite efectuarea reglajelor orei si zilei curente.

8) Programare orar saptamanal.

Permite personalizarea programului orar de functionare.


Vizualizari




1) Temperatura ambientala in scadere.

2) Temperatura ambientala in crestere.

3) Sistem in stand-by.

Functia sanitara abilitata.

Cu cerere activa simbolul indica furnizarea de apa calda menajera).

5) Functia incalzire abilitata.

Cu cerere activa, simbolul indica emisia de caldura din calorifer.

6) Comunicare cu centrala termica activa.

Este afisat cand centrala comunica in mod corect cu CDD si invers.

7) Prezenta anomalie.

Este afisat in prezenta unei anomalii a centralei.

8) Cadran ceas

Afiseaza ziua impartita in intervale de 30 minute si indica, prin clipire, functionarea centralei in orarul corespunzator.

Temperatura confort

Temperatura redusa

9) Temperatura confort.

Este indicat pe durata ciclului de functionare la temperatura confort.

10) Temperatura redusa.

Este indicat pe durata ciclului de functionare la temperatura redusa.



11) Indicator zile ale saptamanii.

Pe durata functionarii si a programarii sunt afisate cifrele corespunzatoare zilei in curs.

12) Functionare automata

Este afisat cand CDD functioneaza in mod automat.

13) Functionare manuala

Este afisat cand CDD functioneaza in mod manual.

14) Arzator centrala aprins

Este afisat cand CDD solicita functionarea centralei si indica nivelul de putere dezvoltat de centrala.

15) Vizualizare orar / zile ale saptamanii / stare de functionare centrala / informatii suplimentare.

Vizualizeaza starea informatiilor corespunzatoare tastelor apasate.

16) Afisaj temperatura sanitara/ambient si coduri de eroare.

Indica temperatura sanitara reglata, temperatura ambientului masurata si reglata si in caz de anomalie intervenita la centrala ii afiseaza codul de eroare corespunzator.

01E

Centrala este in avarie datorita lipsei aprinderii.

02E

A intervenit termostatul de siguranta la supratemperatura.

03E

A intervenit termostatul de fum.

04E

Contacte electro-mecanice defecte (apare in cazul unei rezistente ridicate a Termostatului de siguranta si/sau a Termostatului de fum / Presostat de fum).

05E

Sonda NTC de tur este defecta.

06E

Sonda NTC sanitara este defecta (la centralele instantanee).

10E

Presiunea in circuitul primar este insuficienta.

11E

Contactul presostatului de fum nu este in repaus.

12E

Sonda NTC sanitara este defecta (la centralele cu boiler).

20E

Prezenta flacara parazita.

27E

Circulatie insuficienta.

28E

Pierderi in circuitul sanitar.

31E

CDD-ul utilizat nu comunica cu placa centralei.

* Unele semnalizari pot apare numai pe anumite modele de centrale, in functie de placa electronica utilizata (vezi manualul de instructiuni si cel de service).

Programare orar si temperaturi.

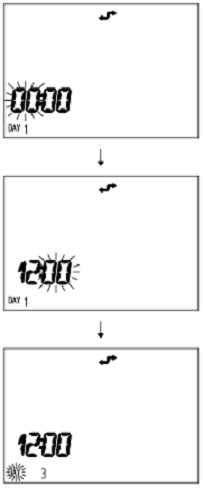

Reglarea orei si zilei curente




Programul standard (automat)




- Apasati tasta pentru a intra in modul de programare a orei, minutelor si a zilei saptamanii.

- Reglati valoarea exacta a orei cu tastele si
, apoi confirmati cu tasta .

- Reglati valoarea exacta a minutelor cu tastele si , apoi confirmati cu tasta .

- Selectati ziua curenta cu tastele si , apoi confirmati cu tasta .

NOTA

Ziua 1 corespunde zilei de Luni, 2 zilei de Marti si asa mai departe.


- Apasati tasta pentru a iesi din modul de programare

- Setati functionarea CDD pe modul "sanitar si incalzire"
( ).


- apasati tasta pana cand apare pe display simbolul , in aceasta situatie CDD-ul va functiona cu programul standard descris in tabelul urmator.

ZILE



16sC

20sC

Luni ÷ Vineri

(Zilele 1 ÷ 5)

de la 23 la 6

de la 8 la 11

de la 13 la 17

de la 6 la 8

de la 11 la 13

de la 17 la 23

Sambata si Duminica

(Zilele 6 si 7)

de la 23 la 7

de la 7 la 23

Modificarea temporara a temperaturii reglate.


- Apasand tastele si pe durata functionarii cu programul standard, se modifica temporara a temperaturii ambientului corespunzatoare ciclului curent (fig. A).


NOTA: pe display apare simbolul impreuna cu si valoarea clipitoare a temperaturii (fig. B).

- Odata aleasa valoarea dorita, apasati pentru a o memora si a confirma. Valoarea reglata este abandonata la urmatoarea comutare.

NOTA: Daca nu se confirma valoarea dupa o anumita perioada, CDD va prelua automat valoarea selectata si display-ul va reveni la vizualizarea normala cu simbolul clipitor (fig. C).

Modificarea temperaturilor Confort si Redusa.

A



B



Modificarea intervalelor orare de functionare


- Comutati CDD pe modul "sanitar si incalzire"
( ).

- Apasand tasta   este afisata temperatura Confort (COMFR).

- Actionand asupra tastelor si se regleaza temperatura Confort (COMFR) la valoarea dorita (fig. A).

- Odata aleasa valoarea, apasati tasta pentru a confirma temperatura de Confort (COMFR) si a trece la reglarea celei Reduse (ECONOM).

- Actionand asupra tastelor si se regleaza temperatura Redusa (ECONOM) la valoarea dorita (fig. B).

- Apasati tasta pentru a confirma valoarea reglata.

- Apasati tasta  pentru a intra in faza de progra-mare.

- Utilizand tastele si se pot alege zilele sau grupurile de zile ale saptamanii pe care sa se fixeze orarele de aprindere si stingere in urmatoarea succesiune:

- Luni, Marti, Miercuri . Duminica;

- Lu - Vi;

- Sa - Du;

- Lu - Sa;

- Du;

- Lu - Du.

- Apasati tasta pentru a confirma reglajul efectuat.

Modificare orare de aprindere si stingere


A



B



- Odata apasata tasta (vezi pagina precedenta) pe display va apare clipind ora de aprindere si inscriptia ON 1, aferente primului interval de functionare la temperatura confort (fig. A).

- Apasati tastele si pentru a modifica ora de aprindere, la fiecare apasare ora crescand sau scazand cu 30 minute, fiind actualizat si ceasul de pe display.

- Apasati tasta pentru a confirma modificarea si pe display va apare clipind ora de stingere si inscriptia OF 1, aferente primului interval de functionare la temperatura confort (fig. B).

- Apasati tastele si pentru a modifica ora de stingere, la fiecare apasare ora crescand sau scazand cu 30 minute, fiind actualizat si ceasul de pe display.

- Apasati tasta pentru a confirma modificarea si pentru a trece la urmatorul interval orar.

NOTA: Este posibila definirea a maxim 4 intervale orare pentru fiecare zi, aprinderile si stingerile fixate la ora 24.00 neinfluentand programarea efectuata.

- Dupa terminarea personalizarii programului standard prin apasarea tastei , pe display va/vor apare ziua / zilele urmatoare de modificat. Daca este necesar repetati operatiunile descrise anterior. Odata programata ultima zi a saptamanii (Duminica), sistemul iese din programare si revine la functionarea normala, retinand modificarile efectuate, sau este posibila iesirea din programare apasand tasta  in orice moment.

Este posibila reluarea setarilor de fabrica apasand succesiv tastele  si mentinandu-le apasate pana cand pe display apare inscriptia clipitoare 'CLEAR'.

NOTA: Aceasta operatie este realizabila numai in faza de programare.

  Functionarea manuala


C



B



A





CDD permite si functionarea in mod manual in care utilizatorul este cel care stabileste din cand in cand temperatura de ambient dorita.

CDD lucreaza ca termostat de ambient, temperaturile fiind reglate manual de utilizator in modul urmator:

- Apasati tasta pana cand pe display apare simbolul (Fig. A).

- Apasati de mai multe ori sau pana cand pe display va fi afisata clipitor temperatura dorita (Fig. B).

- Modificarile vor fi memorate la terminarea clipirii sau imediat prin apasarea tastei , revenind astfel la afisajul normal (Fig. C).

- In functionarea manuala este posibila selectarea oricarei temperaturi a ambientului de la +5°C la +30°C, valoare ce va fi mentinuta constanta pana la o noua reglare sau pana la selectarea unui mod de functionare diferit.

Informatii suplimentare




Apasand tasta este posibil sa se vizualizeze informatii suplimentare despre anumite marimi gestionate de Comanda la Distanta Digitala.

Functiile vizualizate difera in functie de modul de functionare activ in momentul cererii de informatii:

Functionare sanitara (Vara):

- temperatura apa calda menajera.

Functionare incalzire ambient (Iarna):

- temperatura ambientului reglata confort sau redusa in functie de faza activa;

- temperatura de tur a centralei termice;

- temperatura apei calde menajere;

- programul orar setat pentru ziua in curs, de la aceasta vizualizare fiind posibil cu ajutorul tastelor si sa se vizualizeze programul orar setat pentru toata saptamana.

Functii speciale




CDD are un meniu special rezervat tehnicianului de service in care se pot seta diversi parametri si se efectueaza in modul urmator:

Apasati tasta  si apoi, mentinand-o apasata, apasati tasta .

Dupa ce ati intrat in meniu se vor putea utiliza tastele si pentru a modifica valorile si tasta pentru confirmare.

Lista parametri modificabili:

- RIS L aceasta functie permite setarea valorii maxime a temperaturii de tur a centralei;

- ANTIG reprezinta valoarea temperaturii ambientului la care este activata functia anti-inghet.

Aceasta valoare poate fi reglata de la 0 la 10°C;

- AMBCR corecteaza citirea sondei de ambient. Aceasta valoare poate fi reglata de la -1 la +1°C;

- AMBON activare sonda de temperatura ambient. Cand este dezactivata, CDD functioneaza cu programul orar setat si nu mai regleaza temperatura ambientului. Setat pe valoarea "1" functia este abilitata, pe "0" functia este dezactivata.

N.B. in cazul in care sonda este dezactivata, nu mai este garantata functia de anti-inghet ambient. Daca sonda de

ambient este dezactivata, cu tastele si se modifica direct temperatura de tur a centralei;

- MODUL seteaza functionarea in mod modulant sau On/Off. Daca este setat pe "1", CDD functioneaza in mod modulant, iar pe "0" functioneaza in mod On/Off;

- ITALN permite selectarea limbii de functionare al CDD, ITALN pentru italiana si ENGLS pentru engleza;

- AUTO A aceasta variabila activeaza functia de auto-invatare a sistemului, care va regla in mod automat variabila "K REG" in functie de valorile de temperatura ambientala inregistrate, astfel incat sa reduca la minim in timp (cateva zile) oscilatiile temperaturii ambientului datorate unui reglaj al variabilei "K REG" inadecvat tipului de instalatie (prea mare sau prea mica). Cand este setata pe "1" auto-invatarea este activata, iar cand e pe "0" este dezactivata (valoare implicita = 1).

- K REG constanta de reglare a CDD, aceasta variabila poate fi reglata de la 0,5 la 6,5 (valoare implicita = 3); cu cat mai mare este valoarea K cu atat mai mare este temperatura de tur de la care incepe reglarea.

- DIMEN este o variabila care tine cont de dimensiunea si de inertia instalatiei de incalzire. Poate fi reglata de la 1 la 10; cu cat este mai mare valoarea, cu atat mai mare este viteza cu care sistemul va ajunge in temperatura. Valoarea implicita este cea ideala pentru o instalatie cu radiatoare de dimensiuni medii (valoare implicita = 5);

Odata terminate setarile apasati pentru a iesi din meniu.

Date tehnice/




Alimentare electrica: .......... din centrala prin intermediul cablului de comunicare BUS

Putere absorbita: ................................... 200 mW

Domeniu reglare temperatura ambient: ....................... 0 ÷ 40sC

Temperatura de depozitare: ............................ -10 ÷ +65 C

Clasa de protectie conform EN 60730: ............................ II

Clasa de protectie conform EN 60529: ........................... IP 20

Dimensiuni ambalaj (LxAxP): .......................... 110 x 73 x 25

Modalitate de conectare: .......................... 2 fire nepolarizate

Timp de rezerva incarcare: ................ 24 de ore (cu minim 2 ore de incarcare)

Lungime maxima cablu de conectare: ................ 50 m (cu cablu 2x0,75mm

Precizie indicare temperatura ambient: ....................... ± 1 C la 25 C

Senzor de temperatura ambient NTC: ...................... 50 kΩ la 25 C

Abatere indicatie ceas ........................... ± 15 minute / an

Setari de fabrica.




La aprindere: ................................... Stand-by

Temperatura apa calda menajera: ............................. 50sC

Stare iarna: ........................  Manuala

Temperatura de ambient Confort: ........................... 20 C

Temperatura de ambient Redusa: .......................... 16 C

RISL........................................  85 C

ANTIG.........................................  5 C

AMBCR........................................  0,0 C

AMBON.........................................  1

MODUL....................................  1

ITALN.........................................  1

KREG...........................................  3,0

DI MEN...........................  5,0

AUTO A......................................... 1







Politica de confidentialitate







creeaza logo.com Copyright © 2024 - Toate drepturile rezervate.
Toate documentele au caracter informativ cu scop educational.


Comentarii literare

ALEXANDRU LAPUSNEANUL COMENTARIUL NUVELEI
Amintiri din copilarie de Ion Creanga comentariu
Baltagul - Mihail Sadoveanu - comentariu
BASMUL POPULAR PRASLEA CEL VOINIC SI MERELE DE AUR - comentariu

Personaje din literatura

Baltagul – caracterizarea personajelor
Caracterizare Alexandru Lapusneanul
Caracterizarea lui Gavilescu
Caracterizarea personajelor negative din basmul

Tehnica si mecanica

Cuplaje - definitii. notatii. exemple. repere istorice.
Actionare macara
Reprezentarea si cotarea filetelor

Economie

Criza financiara forteaza grupurile din industria siderurgica sa-si reduca productia si sa amane investitii
Metode de evaluare bazate pe venituri (metode de evaluare financiare)
Indicatori Macroeconomici

Geografie

Turismul pe terra
Vulcanii Și mediul
Padurile pe terra si industrializarea lemnului






Termeni si conditii
Contact
Creeaza si tu
