Proiectarea sistemelor electromecanice - Proiectarea transformatorului electric

Proiectarea sistemelor electromecanice

Proiectarea transformatorului electric

1. Date nominale

- puterea nominala S_n [VA]_SI

- tensiunea nominala - primar

- secundar [V]

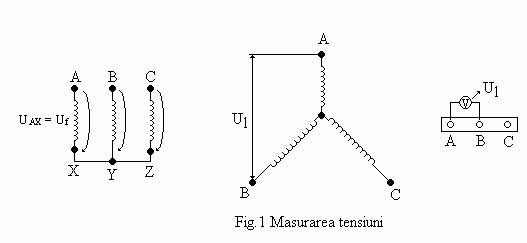

La transformatoarele trifazate sunt date tensiunea in scurt si frecventa de 50Hz.

U_AX = U_BY = U_CZ = U_f = 220V U_AB = U_BC = U_CA = U_l

2. Calculul circuitului magnetic

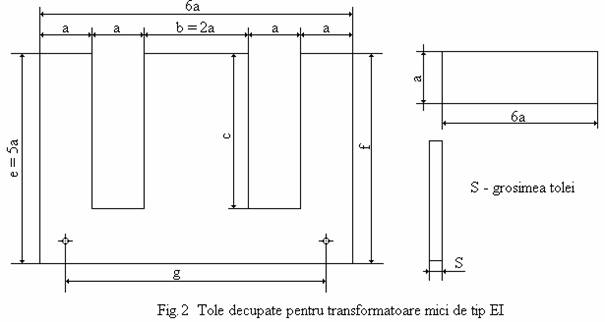

Circuitul magnetic difera de la un transformator monofazat la unul trifazat. El comporta doua marimi: - coloana

- juguri

Ca material pentru miez magnetic se utilizeaza tabla silicioasa laminata la rece cu cristale orientate avand grosimea de 0.28÷0.35, iar pierderile specifice sunt P_10/50 = 0.47W/kg.

3.Calculul coloanelor si a jugurilor

a).  Se noteaza cu:

S_c sectiunea coloanei

C_t constanta de calcul C_t = 4 ÷ 6 · 10^-4

Deci sectiunea coloanei va fi:

S_c = [m²]_S.I.

S_i = puterea aparenta [VA]_S.I

S_i = S_N pentru transformatoarele monofazate in manta sau pentru transformatoarele cu infasurari

concentrice.

S_i = S_N/2 pentru transformatoarele monofazate cu infasurarea dispusa pe doua coloane.

S_i = S_N/3 pentru transformatoarele trifazate

- pentru sectiune cerc

- k_n este coeficientul de umplere (spatiul dintre tole)

(real)

- pentru sectiune dreptunghi avem :

S_c = b · l_g si b/l_g = 1 ÷ 1.5

- k_jFe spatiul dintre tole

- k_jFe = 0.94 ÷ 0.96 se utilizeaza de regula 0.95

Cand miezul feromagnetic este strans cu infasurarea sau se utilizeaza lipirea cu lac, fara canale avem urmatorul tabel de valori standard (Tab.1).

Tabelul 1.

Pentru transformatoarele uscate avem Tab.2.

Tabelul 2.

Pentru mai multe trepte avem:

b). - sectiunea jugului

S_j = S_c - in mod normal

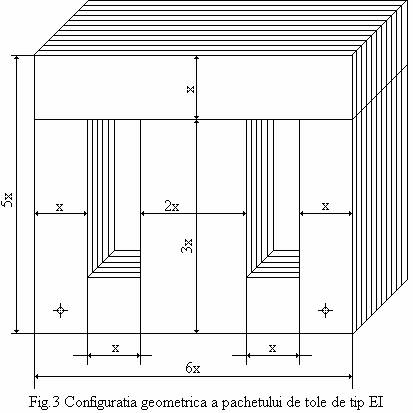

- pentru miez in manta avem S_j = 1/2·S_c Ca in fig.4

Pentru jugul in trepte avem:
