Registre

Registre

1. Registre de deplasare

Registrele de deplasare sunt circuite care la fiecare impuls de tact aplicat isi deplaseaza continutul spre dreapta sau spre stanga cu cate o celula. Aceste register se realizeaza cu celule de tip D Master-Slave .

Dupa cum se observa la fiecare impuls de tact continutul registrului se murta cu cate o pozitie spre dreapta . In consecinta ,semnalul de iesire va identic cu cel de intrare,dar intarziat cu un numar de perioade de tact egal cu numarul de celule din care a fost format registrul.

2. Registru combinat

Intr-o serie intreaga de aplicatii este util ca registrul sa aiba pe langa intrarea serie si intrari paralele.

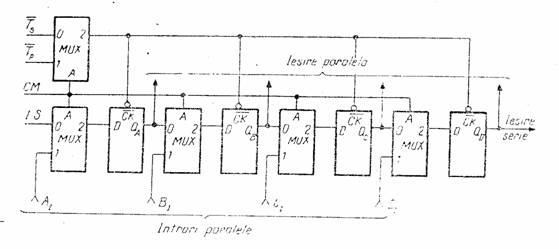

(Fig8) Registrul combinat de memorie si de deplasare.

3. Registru universal

Un astfel de registru cumuleaza functiile tuturor registrelor examinate anterior .Deci scheme este astfel conceputa incat sa permita urmatoarele operatii:stanga-dreapta,deplasare dreapta-stanga ,incarcare paralela,citirea series au paralela a informatiei .Registrul universal poate fi prevazut si cu intrarea asincrona pentru stergerea informatiei .Schema se realizeaza cu celule binare de tipul D sincrone si cu ajutorul unor multiplexoare

.

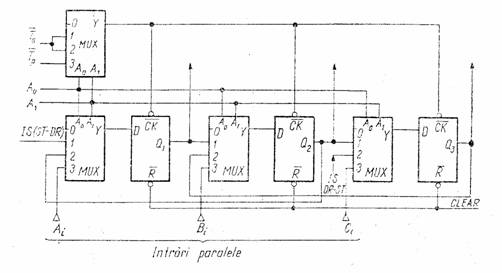

(Fig9) Registrul universal .
