SIMULAREA FUNCTIONARII AMPLIFICATOARELOR CU REACTIE NEGATIVA CU AJUTORUL PROGRAMULUI SPICE

SIMULAREA FUNCTIONARII AMPLIFICATOARELOR CU REACTIE NEGATIVA CU AJUTORUL PROGRAMULUI SPICE




Universitatea "Politehnica"

Bucuresti

Facultatea de Electronica, Telecomunicatii si Tehnologia Informatiei

SIMULAREA FUNCTIONARII AMPLIFICATOARELOR CU REACTIE NEGATIVA CU AJUTORUL  PROGRAMULUI SPICE



1.~Desfasurarea lucrarii

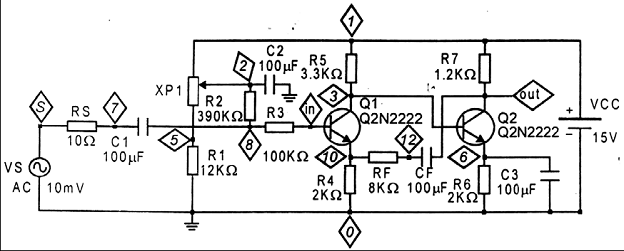

1.1 Se editeaza fisierul rnpp.cir, corespunzator schemei unui circuit cu reactie in bucla inchisa (figura 1).

Figura 1

Dupa rulare se vor reprezenta cu ajutorul subrutinei grafice urmatoarele variabile:

Amplificarea transimpedanta AZ = V(OUT)/I(R3):

- Se va nota valoarea amplificarii in banda (AZ) in Tabelul 1.

- Se vor nota valorile frecventei limita inferioara (FI) si frecventei limita superioara (FS) ca fiind acele valori la care amplificarea transimpedanta scade de ori din valoarea din banda determinata la punctul anterior pentru fiecare valoare a parametrului K si rezultatele se trec in Tabelul 1.

Amplificarea in curent Ai = I(R7)/I(R3)

- Se va nota valoarea amplificarii in Tabelul 1.

Amplificarea in tensiune AV = V(OUT)/V(IN):

- Se va nota valoarea amplificarii in banda (AV) in Tabelul 1.

Impedanta de intrare ZI = V(IN)/I(R3):

- Se va nota valoarea ZI in Tabelul 1.

Tabelul 1

k

Az

Ai

Av

Zi

Fi

Fs

<1

<1

0,94

<1

1.2 Se editeaza din nou fisierul rnpp.cir si se activeaza linia care simuleaza variatia temperaturii (.STEP TEMP LIST 0 25 60) prin stergerea asteriscului din fata si se inhiba variatia potentiometrului prin adaugarea asteriscului in fata liniei de program (.STEP PARAM K LIST 0.755 0.825 0.94). Reluati simularea si notati valorile obtinute in Tabelul 2.

Tabelul 2

T

Az

Ai

Av

Zi

Fi

Fs

<1

<1

60

<1

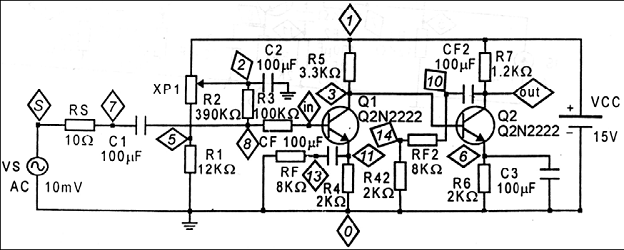

1.3 Se editeaza fisierul rnppbd.cir, corespunzator schemei unui circuit cu reactie in bucla deschisa (figura 2).

Figura 2

Dupa rularea programului se vor reprezenta cu ajutorul subrutinei grafice graficele urmatoarelor variabile:

Amplificarea transimpedanta aZ = V(OUT)/I(R3):

- Se va nota valoarea amplificarii in banda (aZ) in Tabelul 3.

- Se vor nota valorile frecventei limita inferioara (fI) si frecventei limita superioara (fS) ca fiind acele valori la care amplificarea transimpedanta scade de  ori din valoarea din banda determinata la punctul anterior pentru fiecare valoare a parametrului K si rezultatele se trec in Tabelul 3.

Amplificarea in curent ai = I(R7)/I(R3)

- Se va nota valoarea amplificarii in Tabelul 3.

Amplificarea in tensiune aV = V(OUT)/V(IN):

- Se va nota valoarea amlificarii in banda (aV) in Tabelul 3.

Impedanta de intrare zI = V(IN)/I(R3):

- Se va nota valoarea acesteia in Tabelul 3.

Tabelul 3

k

az

ai

av

zi

fi

fs

26,1



0,94

1.4 Se editeaza din nou fisierul rnppbd.cir si se activeaza linia care simuleaza variatia temperaturii (.STEP TEMP LIST 0 25 60) prin stergerea asteriscului din fata si se inhiba variatia potentiometrului prin adaugarea asteriscului in fata liniei de program (.STEP PARAM K LIST 0.755 0.825 0.94). Reluati simularea si notati valorile in Tabelul 4.

Tabelul 4

T

az

ai

av

zi

fi

fs

24,22

60

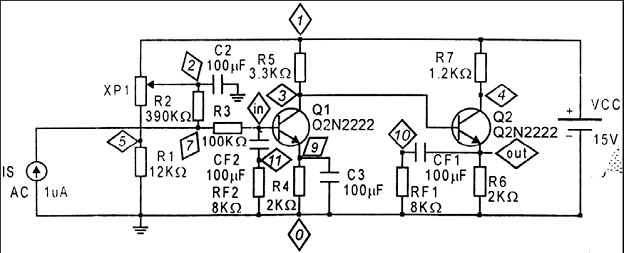

1.5 Se editeaza fisierul rnsp.cir, corespunzator schemei unui circuit cu reactie in bucla inchisa (figura 3).

Figura 3

Dupa rularea programului se vor reprezenta cu ajutorul subrutinei grafice graficele

urmatoarelor variabile:

Amplificarea transconductanta Ay = IE(Q2)/V(IN):

- Se va nota valoarea amplificarii in banda (AY) in Tabelul 5.

- Se vor nota valorile frecventei limita inferioara (FI) si frecventei limita superioara (FS) ca fiind acele valori la care amplificarea transimpedanta scade de ori din valoarea din banda determinata la punctul anterior pentru fiecare valoare a parametrului K si rezultatele se trec in Tabelul 5

Amplificarea in curent AI = I(R7)/I(R3)

- Se va nota valoarea in Tabelul 5.

Amplificarea in tensiune AV = V(OUT)/V(IN):

- Se va nota valoarea amplificarii in banda (AV) in Tabelul 5.

Impedanta de intrare ZI = V(IN)/I(R3):

- Se va nota valoarea ZI in Tabelul 5.

Tabelul 5

k

Ay

Ai

Av

Zi

Fi

Fs

0,94

1.6 Se editeaza din nou fisierul rnsp.cir si se activeaza linia care simuleaza variatia temperaturii (.STEP TEMP LIST 0 25 60) prin stergerea asteriscului din fata si se inhiba variatia potentiometrului prin adaugarea asteriscului in fata liniei de program (.STEP PARAM K LIST 0.755 0.825 0.94). Reluati simularea si notati rezultatele obtinute in Tabelul 6.

Tabelul 6

T

Ay

Ai

Av

Zi

Fi

Fs



60

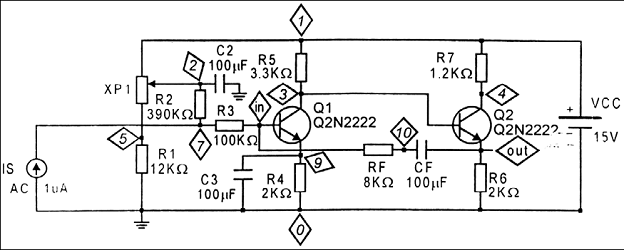

1.7 Se editeaza fisierul rnspbd.cir corespunzator schemei unui circuit cu reactie in bucla deschisa (figura 4).

Figura 4

Dupa rularea programului se vor reprezenta cu ajutorul subrutinei grafice graficele

urmatoarelor variabile:

Amplificarea transconductanta ay = IE(Q2)/V(IN):

- Se va nota valoarea amplificarii in banda (aY) in Tabelul 7.

- Se vor nota valorile frecventei limita inferioara (fI) si frecventei limita superioara (fS) ca fiind acele valori la care amplificarea transimpedanta scade de ori din valoarea din banda determinata la punctul anterior pentru fiecare valoare a parametrului K si rezultatele se trec in Tabelul 7.

Amplificarea in curent aI = I(R7)/I(R3)

- Se va nota valoarea in Tabelul 7.

Amplificarea in tensiune aV = V(OUT)/V(IN):

- Se va nota valoarea amplificarii in banda (aV) in Tabelul 7.

Impedanta de intrare zI = V(IN)/I(R3):

- Se va nota valoarea zI in Tabelul 7.

Tabelul 7

k

ay

ai

av

zi

fi

fs

63,29

62,15

0,94

1.8 Se editeaza din nou fisierul rnspbd.cir si se activeaza linia care simuleaza variatia temperaturii (.STEP TEMP LIST 0 25 60) prin stergerea asteriscului din fata si se inhiba variatia potentiometrului prin adaugarea asteriscului in fata liniei de program (.STEP PARAM K LIST 0.755 0.825 0.94). Reluati simularea si notati valorile obtinute in Tabelul 8.

Tabelul 8

T

ay

ai

av

zi

fi

fs

76,25

57,4

60

2.~Intrebari

Ce influenta are reactia paralel-paralel asupra amplificarii in tensiune? Dar asupra

amplificarii in curent? Comentati.

Raspuns: Reactia paralel-paralel nu are nici o influenta asupra amplificarii in tensiune, insa determina o scadere drastica a amplificarii in curent (de 50 de ori).

Care sunt efectele modificarii temperaturii asupra circuitelor studiate?

Raspuns: Asupra amplificatoarelor in bucla deschisa modificarea temperaturii duce la modificarea tuturor parametrilor circuitelor, iar asupra amplificatoarelor cu reactie modifica doar cativa parametri (Az, Ay raman practic constante cu temperatura).
