Tranzistoare bipolare

ELECTRONICA  ANALOGICA

TRANZISTOARE  BIPOLARE

Tranzistorul -bipolar,obtinut prin "prelucrarea" unui monocristal de siliciu sau germaniu, are trei regiuni-dotate cu impuritati- care se succed in ordinea pnp sau npn.

Pe cele trei regiuni ale monocristalului se fixeaza trei contacte metalice,ce constituie iesirile tranzistorului,denumite emitor (E),baza(B), colector(C)

Monocristalul pnp sau npn,dobandeste proprietati de tranzistor daca indeplineste urmatoarele doua conditii:

grosimea bazei sa fie mult mai mica decat lungimea de difuzie a purtatorilor de sarcina minoritari ce strabate baza (goluri in baza de tip n si electroni in baza de tip p)

emitorul sa fie dotat mai puternic cu impuritati decat baza

Tranzistorul poarta denumirea de "bipolar",deoarece la conductie participa atat purtatori de sarcini pozitive (goluri),cat si purtatori de sarcini negative (electroni)

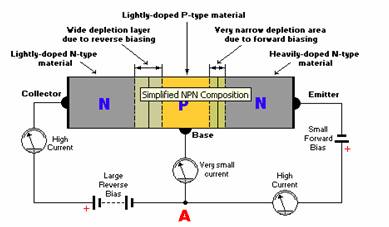

Structura de tranzistor prezinta doua jonctiuni pn care se formeaza intre emitor-baza si baza-colector.In mod normal -jonctiunea emitorului (E_B) este polarizata in sensul conductiei-plus pe regiunea p si minus pe regiunea n, deci are polarizare directa.Jonctiunea E-B este nesimetrica - emitorul este "dopat" mai puternic decat baza-de aceea curentul prin jonctiunea emitoare este asigurat de purtatorii de sarcina injectati din emitor in baza.Cea mai mare parte a purtatorilor ajunsi in baza ,o traverseaza fara a se recombina si sunt preluati de colector -datorita polarizarii inverse a jonctiunii colectoare

Astfe, emitorul "emite" sau injecteaza, purtatori in baza iar colectorul "preia" sau colecteaza purtatorii ce traverseaza baza prin difuzie.

Baza tranzistorului fiind foarte subtire,cele doua jonctiuni inseriate-emitoare si colectoare-interactioneaza si apare efectul de tranzistor.In esenta, acest efect se caracterizeaza prin aceea ca purtatorii injectati de emitor,ajung in cea mai mare parte la colector.

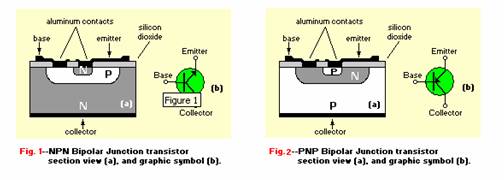

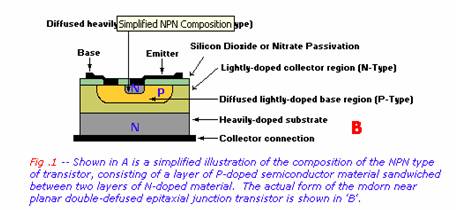

STRUCTURA TRANZISTORULUI BIPOLAR

TEST DE MUNCA INDEPENDENTA

1. Un tranzistor bipolar este un dispozitiv semiconductor format din:

a)      doua regiuni si trei jonctiuni

b)      trei regiuni si doua jonctiuni

c)      doua regiuni si doua jonctiuni

2. Tranzistoarele bipolare de tip pnp au:

a)      emitorul si colectorul de tip p,baza de tip n

b)      emitorul si baza de tip p,colectorul de tip n

c)      emitorul de tip n,baza si colectorul de tip p

3. Tranzistoarele bipolare de tip npn au:

a)      baza si colectorul de tip n,emitorul de tip p

b)      emitorul si baza de tip p,colectorul de tip n

c)      emitorul si colectorul de tip n,baza de tip p

4. Cele doua jonctiuni ale tranzistorului bipolar se numesc:

a)      jonctiunea de baza

b)      jonctiunea colectorului

c)      jonctiunea emitorului

5.In functionarea tranzistorului baza are rolul de a:

a) bloca

b) controla-curentul de colector

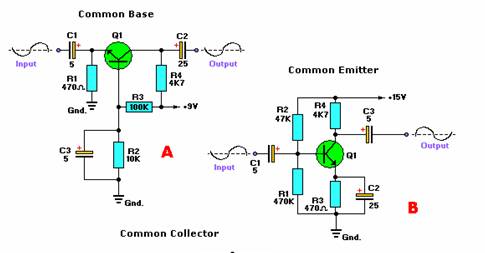

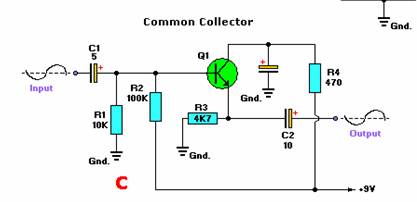

MODUL DE CONECTARE AL TRANZISTORULUI IN CIRCUIT

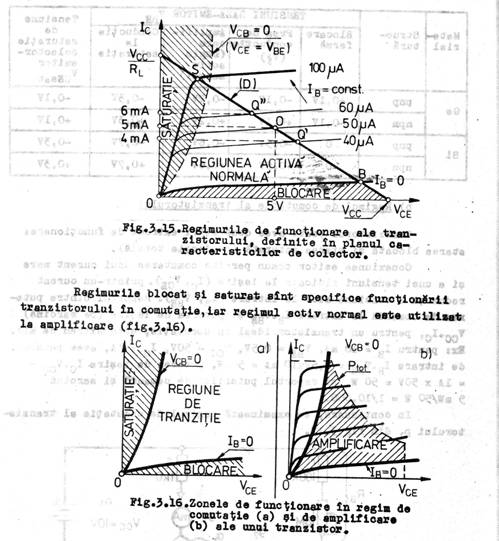

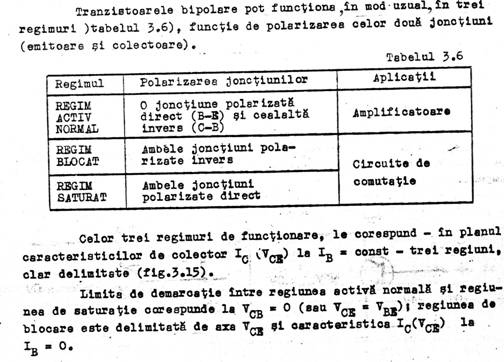

REGIMURI DE FUNCTIONARE

TEST DE MUNCA INDEPENDENTA

1.Pentru ca un tranzistor bipolar sa functioneze in regim activ

normal este necesar ca:

a) ambele jonctiuni sa fie polarizate direct

b) jonctiunea emitorului polarizata direct si jonctiunea colectorului polarizata invers

c) jonctiunea emitorului polarizata invers si jonctiunea colectorului polarizata direct

d) ambele jonctiuni polarizate invers

2.Pentru un tranzistor bipolar ce functioneaza in regim activ normal :

a) rezistenta jonctiunii emitorului este foarte mica

b) rezistenta jonctiunii emitorului este foarte mare

c) rezistenta jonctiunii colectorului este foarte mica

d) rezistenta jonctiunii colectorului este foarte mare

3. In regim de saturatie un tranzistor bipolar functioneaza ca un:

a) comutator deschis

b) comutator inchis

c) tranzistorul bipolar nu poate functiona in regim de saturatie

4. In regim de taiere tranzistorul se prezinta ca un:

a) comutator deschis

b) comutator inchis

c) tranzistorul bipolar nu poate functiona in regim de taiere

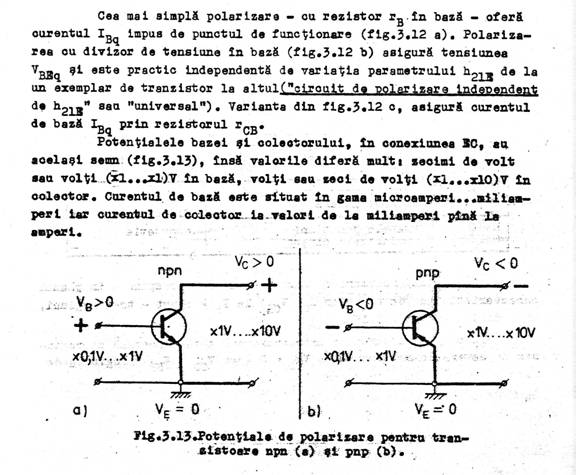

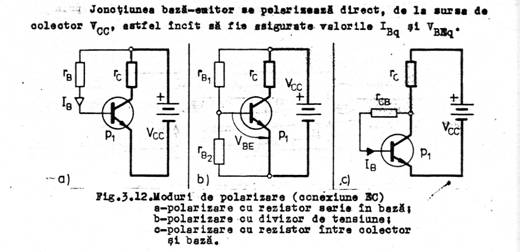

POLARIZAREA  TRANZISTORULUI

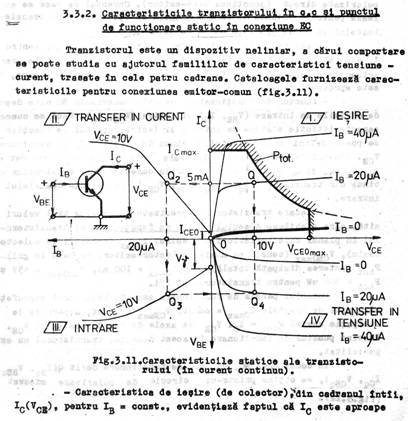

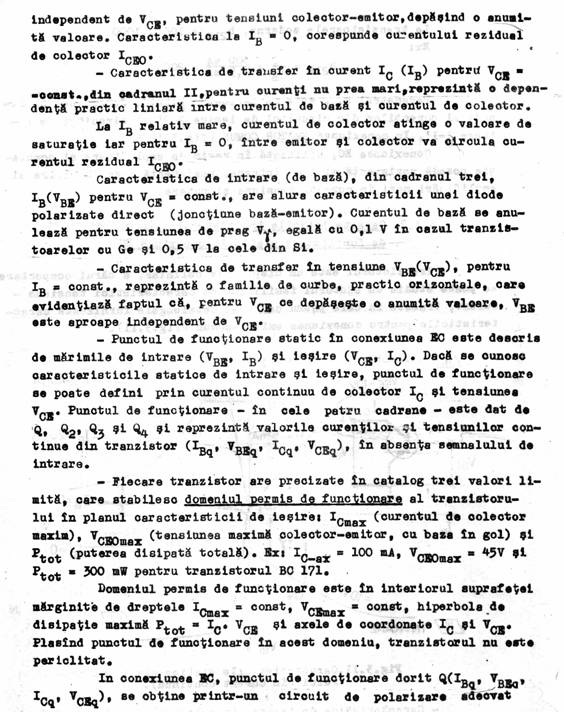

CARACTERISTICA TRANZISTORULUI

SCHITA  LECTIE
