AUXILIAR CURRICULAR CLASA a X-a - Lucrator in mecanica structuri

AUXILIAR CURRICULAR CLASA a X-a - Lucrator in mecanica structuri



Ministerul Educatiei si Cercetarii

Programul PHARE TVET RO 2002/000-586.05.01.02.01.01

AUXILIAR CURRICULAR

CLASA a X-a


DOMENIUL:Mecanica

CALIFICAREA: Lucrator in mecanica structuri

NIVELUL:1

MODULUL  3

TEHNOLOGIA

ASAMBLARII   STRUCTURILOR  METALICE



INTRODUCERE

Continutul prezentului auxiliar curricular este organizat astfel incat sa constituie un ghid util pentru profesor in desfasurarea activitatilor de predare – invatare - evaluare. Auxiliarul curricular contine materiale de referinta in care sunt prezentate diferitele modalitati in care profesorul poate transmite informatiile elevilor;  fise de lucru,  ca activitati  de invatare si forme de organizare a colectivului de elevi, in vederea rezolvarii sarcinilor de lucru; instrumente de evaluare sub diferite forme: fise de evaluare, fise de autoevaluare, test de verificarea cunostintelor, portofoliul.

Profesorul care utilizeaza materialele de invatare trebuie sa cunoasca si sa valorifice continutul acestora, deoarece structurarea informatiilor este generata de programa scolara alcatuita pe baza Standardului de Pregatire Profesionala.

In afara unitatilor  de competenta  specializate  sunt vizate si abilitati cheie, prin exercitiile propuse si, mai ales, prin modul de organizare a activitatilor (individual, in grup, frontal)

Inainte de aplicarea propriu-zisa a materialelor de invatare propuse, profesorul trebuie sa cunoasca particularitatile colectivului de elevi si, indeosebi, stilurile de invatare ale acestora, pentru reusita centrarii pe elev a procesului instructiv.

Prezentarea materialelor pe suport electronic faciliteaza o serie de demersuri menite sa pregateasca ora propriu-zisa si anume:

·         organizarea unor prezentari atractive in Power Point

·         valorificarea informatiilor prin programul AEL ( activitatile propuse pentru elevi se pot administra in reteaua de calculatoare, cu minimum de efort si timp pentru generarea pachetelor de resurse necesare lectiilor)

·         adaptarea informatiilor la nevoile speciale ale elevilor (marirea fonturilor, prezentarea interactiva etc.)

·         pregatirea foliilor pentru retroproiector necesare comunicarilor frontale, sistematizarilor etc.

Materialele de invatare sunt usor de citit si de inteles, informatiile fiind formulate intr-un limbaj adecvat nivelului elevilor, accesibil si sustinut prin exemple sugestive si imagini. S-au utilizat  scheme si strucurarea sistematizata in scopul cresterii gradului de atractivitate si pentru usurarea intelegerii notiunilor.

Structurarea continuturilor se bazeaza pe principiul subordonarii  competentelor si la criteriile de performanta ale fiecarei competente: astfel, au fost selectate si organizate corespunzator, informatii care permit formarea unei competente si atingerea criteriilor de performanta prevazute in SPP. Fiecare etapa de invatare este urmata de execitii prin care sunt vizate diferitele stiluri de invatare si de asemenea, abilitati cheie.

Mentinerea atentiei la cote ridicate se realizeaza in principal prin doua strategii:

·         implicarea elevilor in propria formare prin invatare interactiva, cautare pe INTERNET si prin autoevaluare / interevaluare;

·         utilizarea unor forme variate de prezentare menite sa evite monotonia.

Se recomanda ca rezultatele activitatilor desfasurate si ale evaluarilor sa fie colectate si organizate astfel incat sa poata fi regasite cu usurinta:

·         elevilor le pot fi necesare pentru actualizare, pentru reluarea unor secvente la care nu au obtinut un feed-back pozitiv;

·         profesorilor le pot fi necesare ca dovezi ale progresului inregistrat de elevi si ca dovezi de evaluare.

Materialele de invatare propuse in vizeaza valorificarea experientei de viata a elevilor, precum si rezolvarea unor situatii problematice pe care activitatea in scoala si in afara ei le-ar putea genera: astfel, instruirea creeaza pentru elevi, ocazii de a transfera abilitatile cheie si competentele tehnice in situatii specifice domeniului profesional.

Prin exercitiile/activitatile propuse si prin modul de organizare a activitatilor (individual, in grup, in perechi), elevii dobandesc abilitati de:

·         cercetare, utilizand o varietate de resurse

·         identificare a unor solutii alternative pentru situatii problematice si rezolvarea problemelor prin aplicarea uneia dintre solutii

·         luare a unei decizii, dezbatere a unei idei si sustinere a punctului propriu de vedere

·         planificare, efectuare si evaluare a unei activitati – individuale sau de grup – prin analiza punctelor tari, a punctelor slabe si a aspectelor care urmeaza a fi imbunatatite in viitor

·         prezentare si utilizare a instrumentelor, sculelor si echipamentelor specifice activitatilor practice din domeniul pentru care se pregatesc

·         a lua notite in mod sistematic si organizat si de a intocmi rapoarte scurte/sintetice asupra activitatilor proprii si in echipa

·         lucrul in echipa cu tot ceea ce presupune implicit aceasta – asumarea de roluri si responsabilitati, colaborare, cooperare si intrajutorare, influenta stilurilor de invatare asupra rezultatelor muncii in echipa, invatarea de la ceilalti etc.

Materialele de invatare urmaresc cu strictete conditiile de aplicabilitate ale criteriilor de performanta pentru fiecare competenta, asa cum sunt acestea precizate in Standardele de Pregatire Profesionala; autorii sustin necesitatea unei astfel de structurari, in locul celei clasice (intalnita in majoritatea manualelor scolare) tocmai pentru a demonstra practic instruirea centrata pe competente si nu pe continuturi. Pornind de la acelasi deziderat, si exercitiile propuse urmaresc formarea competentei precizate si atingerea criteriilor de performanta prevazute in SPP chiar daca, uneori, sunt evidente si alte tipuri de sarcini de lucru, care nu au fost propuse pentru ca nu indeplinesc conditia centrarii pe competentele de nivel 1 de calificare.

In auxiliarul curricular au fost incluse:

·         exemple (sugestii) pentru alcatuirea materialelor de referinta ale profesorului, materiale care pot fi utilizate intr-o varietate de activitati (pentru prezentarea noilor continuturi pe folii pentru retroproiector pentru a oferi feed-back elevilor in urma rezolvarii sarcinilor de lucru propuse in exercitii, pentru actualizarea sau pentru fixarea cunostintelor, pentru exersare etc.)

·         liste de verificare pentru monitorizarea modului in care au fost acoperite toate elementele cheie (conditiile de aplicabilitate) ale unitatilor de competenta

·         liste de verificare pentru colectarea de dovezi – de catre profesor si de catre elev – privind competentele formate si criteriile de performanta indeplinite

·         fisa de descriere a  activitatii ;

·         fisa de feedback a activitatii;

·         raspunsurile exercitiilor propuse elevilor

·         unele sugestii pentru structurarea activitatilor, fara restrictionari si fara a limita creativitatea interpretarilor personale ale profesorilor care folosesc auxiliarul curricular;

·         formulare diverse.

UNITATI DE COMPETENTA RELEVANTE

Unitati de competenta pentru abilitati-cheie:

·         Comunicare si numeratie

·         Lucrul in echipa

Unitati de competenta tehnice specializate:

·         Utilizarea SDV-urilor, masinilor si utilajelor

·         Calitatea produselor

·         Asamblarea structurilor metalice

OBIECTIVE

In momentul incheierii parcurgerii acestui modul elevii vor capabili sa:

v      utilizeze  limbajul specific de specialitate;

v      prelucreze grafic rezultatele obtinute intr-o operatie simpla;

v     identifice criterii de calitate ale produselor;

v     recunoasca normele de calitate, control si receptie;

v     aplice prevederile documentatiei de executie referitoare la asigurarea calitatii;

v     colaboreze cu membrii echipei pentru indeplinirea sarcinilor;

v     explice constructia si functionarea sdv-urilor si a utilajelor;

v     clasifice tipurile de structuri metalice;

v     identifice sdv-urile si utilajele din dotarea locului de munca;

v     selecteze sdv-urile si utilajele conform cerintelor documentatiei tehnnice;

v     Text Box: 	Datele candidatului sunt incluse pe aceasta fisa pentru a fi folosite la intocmirea registrelor CPN,  fisa evidentiind exercitiile realizate si datele relevante.

identifice, in documentatia tehnica, conditiile necesare executarii structurilor metalice.


FISA DE DESCRIERE A ACTIVITATII



Numele candidatului                                                                              Nr.reg.

Data inceperii unitatii de competenta                 Data promovarii unitatii de competenta

UNITATEA DE COMPETENTA

COMPET-ENTA

ACTIVITATEA

TITLUL

Data

realizarii

Realizat

Comunicare si numeratie

4

A1 - FL 1

Procesul tehnolofic de asamblare

A2 - FL 2

SDV-uri si utilaje folosite in executarea operatiilor tehnologice

A8 - TVC

Controlul calitatii asamblarilor sudate

6

A1 - FL 1

Procesul tehnolofic de asamblare

A5 - FL 4

Precizia de prelucrare si metode de asamblare

Lucrul in echipa

3

A1 - FL 1

Procesul tehnolofic de asamblare

A6 - FL 5

Tehnologia de executie a structurilor metalice

Utilizarea s.d.v.-urilor, masinilor si utilajelor

1

A5 - FL 4

Precizia de prelucrare si metode de asamblare

A9 - FAE

Asamblari prin pene

2

A5 - FL 4

Precizia de prelucrare si metode de asamblare

A9 - FAE

Asamblari prin pene

3

A7 - FL 6

Asamblari prin nituire

A10 - FL 7

Asamblari prin filet

Calitatea produselor

1

A7 - FL 6

Asamblari prin nituire

2

A2 - FL 2

SDV-uri si utilaje folosite in executarea operatiilor tehnologice

A8 - TVC

Controlul calitatii asamblarilor sudate

A9 - FAE

Asamblari prin pene

3

A2 - FL 2

SDV-uri si utilaje folosite in executarea operatiilor tehnologice

Asamblarea structurilor metalice

1

A3- -FL3

Notiuni generale despre tehnologia asamblarii

2

A4 - FL3

Notiuni generale referitoare la structuri metalice

3

A2- FL2

Elemente componente ale structurilor metalice

4

A7 - FL 6

Asamblari prin nituire

5

A10 - FL 7

Asamblari prin filet



                                                                        ____________________            _______

UNITATE PROMOVATA CU SUCCES     Semnatura candidatului           Data

                                                                        ____________________            _______

                                                                            Semnatura evaluatorului          Data

ACESTA FISA VA FI ATASATA LA DOSARUL ELEVULUI !

Fisa constituie un document pentru portofoliul elevului, fiind dovada muncii acestuia pe parcursul modulului.


FISA DE FEEDBACK A ACTIVITATII

NUMELE CANDIDATULUI

NUMARUL CPN

GRUPA

DETALII LEGATE DE ACTIVITATE



ULTIMA DATA DE PREDARE

ACTIVITATE ACCEPTATA

ACTIVITATE DE REFERINTA

                            ESTE NEVOIE DE MAI MULTE DOVEZI

                            COMENTARII

DATA DE PREDARE DUPA REVIZUIRE

CRITERIILE DE PERFORMANTA  INDEPLINITE

Semnaturi de confirmare

__________________________                              ___________________

              PROFESORUL                                                          DATA

__________________________                              ___________________

             CANDIDATUL                                                          DATA

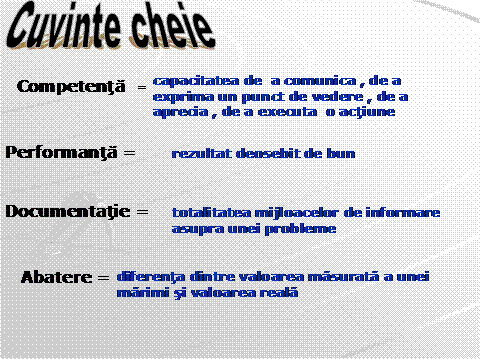

Cuvinte cheie

Abatere

= diferenta dintre valoarea masurata a unei marimi si valoarea reala

Competenta

= capacitatea de  a comunica , de a exprima un punct de vedere, de a aprecia , de a executa  o actiune

Dispozitiv

= ansamblu  de organe de masini legate intre ele intr-un anumit mod, care indeplineste un anumit rol intr-un sistem tehnic

Documentatie

= totalitatea mijloacelor de informare asupra unei probleme

Masina

= sistem tehnic complex  destinat proceselor  de prelucrare

Normativ

= instructiune, prescriptie cu  caracter de norma

Performanta

= rezultat deosebit de bun

Precizie

=  exactitate

Structura

= alcatuirea  interna a unui corp sau sistem

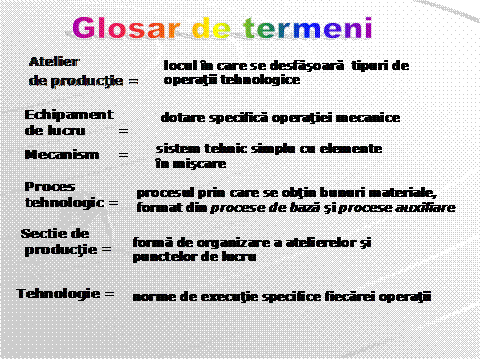

Glosar de termeni

Atelier de productie

-locul in care se desfasoara  tipuri de operatii tehnologice

Control

-operatie de masurare, verificare, comparare

Echipament de lucru

-dotare specifica operatiei mecanice

Filet

- elice infasurata pe o suprafata cilindrica  interioara sau exterioara

Lipire

-unirea a doua sau mai multe elemente , prin presare, la rece sau la cald, cu/ fara material de adaos

Manuire

-parte a fazei

Mecanism

-sistem tehnic simplu cu elemente in miscare

Operatie

-succesiune de faze

Polizor

-masina destinata  prelucrarii unor suprafete cu ajutorul pietrelor de polizor

Prelucrare

-operatie executata in vederea aducerii semifabricatului  la o anumita forma si dimensiuni

Proces tehnologic

- ansamblul activitatilor prin care se obtin bunuri materiale, format din procese de baza si procese auxiliare

Procese de baza

- procesele care contribuie  direct la transformarea materiilor prime in produse finite ;

Procese auxiliare

- procese care ajuta  la buna desfasurare a proceselor de baza

Scule

-instrumente  de prelucrare a semifabricatelor si materialelor

Sectie de productie

-forma de organizare a atelierelor si punctelor de lucru

Semifabricat

-forma de prezentare a materialelor ce urmeaza a fi prelucrate

Tehnologie

-norme de executie specifice fiecarei operatii

Utilaj

-ansamblu de instalatii, masini,aparate, instrumente, scule , dispozitive si accesorii, folosit pentru executarea unor lucrari sau pentru realizarea unui proces tehnologic.

Completati glosarul de temeni cu termenii necunoscuti pe care o sa-i intalniti in timpul activitatilor desfasurate !

Folositi prezentari Power Point: GLOSAR.ppt

LISTA DE VERIFICARE A PROFESORULUI

                            Inainte de a termina predarea acestui modul este recomandabil sa completati urmatoarea lista de verificare a continuturilor  stiintifice indicate in programa pentru modul respectiv . Bifati in casute daca ati tratat urmatoarele aspecte:

Competenta  – Asamblarea structurilor metalice

Structura procesului tehnologic de asamblare

Documente tehnologice necesare realizarii operatiilor de asamblare

Precizia de prelucrare si asamblare

Pregatirea pieselor pentru asamblare

Notiuni generale referitoare la structurile metalice

Elemente componente ale structurilor metalice

Principalele ateliere ale intreprinderii sau sectiei de structuri metalice

Organizarea unei sectii

Organizarea locului de munca

Prezentarea generala a asamblarilor  nedemontabile

Asamblarea elementelor structurilor metalice prin sudare si prin nituire

Prezentarea generala a asamblarilor  demontabile

Competenta  – Utilizarea S.D.V - urilor, masinilor si utilajelor

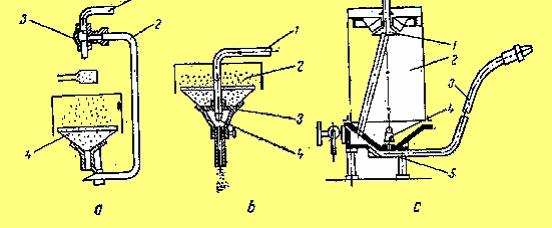

Curatirea prin sablare, instalatii pentru sablare

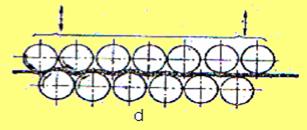

Indreptarea mecanica: masini pentru indreptat, dispozitive, tehnologia indreptarii

Trasarea pieselor dupa sablon, trasarea mecanizata si automata

Debitarea  oxiacetilenica  a tablelor si profilelor, taierea tevilor

Piese stantate utilizate in constructia structurilor metalice, tehnologia stantarii

Adancirea, largirea, tesirea , lamarea si alezarea gaurilor

Indoirea mecanica a tablelor, profilelor si tevilor

Prelucrarea marginilor

Competenta  – Calitatea produselor

Verificarea prelucrarii marginilor pieselor asamblate prin sudare

Controlul calitatii asamblarilor sudate si nituite

Controlul calitatii asamblarilor prin  suruburi

Calitatea, controlul si receptia asamblarilor prin sudare

ATENTIE  : Urmariti   atingerea  criteriilor  de performanta din  standarde  in  conditiile  de aplicabilitate propuse de acestea, in  vederea  realizarii competentelor  ce vor  fi evaluate  prin  tipurile de probe  propuse de standard.

MATERIALE  DE  REFERINTA



           Aceasta sectiune a   auxiliarului curricular , pentru  modulul 3 : « Tehnologia asamblarii structurilor metalice « ,   parcurs de catre elevii care se pregatesc pentru calificarea : „Lucrator in lacatusarie mecanica  structuri” , nivelul 1, contine:

v      fise de curs(conspect)

v      folii transparente

v      fise de lucru

v      fise de organizare a lucrului in  echipa

v     fise  de evaluare

v     fise de autoevaluare

v     teste de verificare a cunostintelor

      M

Fisele de curs  si fisele  de lucru  sunt  utile pentru:

-        a sprijini dezvoltarea  abilitatilor  cheie

-        ca  indrumare pentru  activitatile de scris  si luare  a notitelor

-        sintetizarea informatiilor date

-        testarea  cunostintelor

           Fisele de curs  vor  fi mai  utile daca veti  tine  cont  ca :

-          asezarea in  pagina sa  fie cat  mai  simpla ;

-          explicatiile  orale sa fie  oferite  inainte  de a  imparti  fisele ;

-          termenii tehnici sa fie clarificati  inainte de impartirea  fiselor ;

-          limbajul  sa fie   simplu  si clar;

-          modul de tiparire  sa usureze  citirea  textului.

Prezentarile  Power Point  ofera posibilitatea realizarii unor activitati atractive:

Elab-proc-asambl.ppt

Masini si instalatii.ppt

F T 1

ELABORAREA  PROCESULUI TEHNOLOGIC DE ASAMBLARE

( Fisa conspect)

Procesul tehnologic de asamblare cuprinde operatiile de montare in ordinea lor succesiva, cu precizarea utilajului, sculelor, a aparatelor de masurat si a dispozitivelor necesare realizarii operatiilor de asamblare cu consum minim de timp si volum redus de munca.

 Date initiale necesare elaborarii procesului tehnologic de asamblare:

v    desenul de ansamblu al produsului;

v    desenele  subansamblurilor componente;

v    programul de productie si termenele de livrare ale produsului;

v    conditiile tehnice de receptie si normele privitoare la precizia si rigiditatea produsului;

v    utilajul existent.

Structura procesului tehnologic de asamblare

          Procesul tehnologic de asamblare se compune din operatii, faze si manuiri.

Operatia de asamblare reprezinta acea parte a procesului tehnologic, efectuata fara intrerupere asupra unei unitati sau a unui complex de unitati de asamblare, de catre un muncitor sau o echipa de muncitori, pe un singur loc de munca.

Faza reprezinta partea operatiei de asamblare care se executa la o anumita imbinare folosind aceleasi dispozitive si scule si aceeasi metoda de lucru .

Manuirea reprezinta actiunea efectuata de catre muncitor in cursul unei faze de asamblare sau de pregatire in vederea asamblarii unui produs .

Proiectarea procesului tehnologic de asamblare se face avand in vedere urmatoarele conditii pe care acesta trebuie sa le indeplineasca:

v    sa asigure realizarea tuturor prescriptiilor tehnice impuse produsului;

v    sa garanteze realizarea normelor de precizie si de rigiditate;

v    sa permita obtinerea produsului la un cost cat mai redus.

Documentele tehnologice necesare proiectarii procesului de asamblare:

v    schema lanturilor de dimensiuni;

v    schema de asamblare;

v    fisa tehnologica si planul de operatii;

v    ciclograma asamblari

FT 2

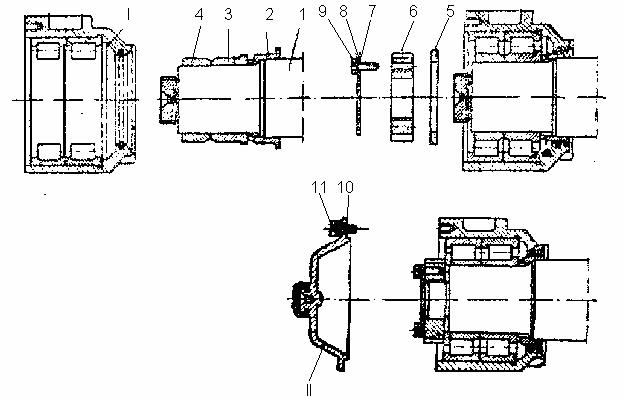

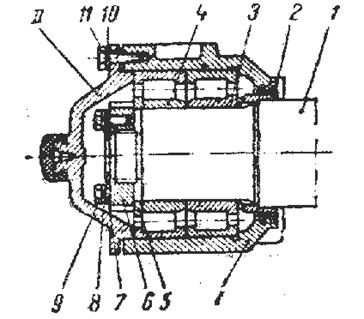

FISA DE LUCRU 1



1-osie;

2- bucsa;

3 , 4 - inele interioare;

5- inel distantier;

6- piulita de reglare;

7 – saiba ;

8, 10 – inele de siguranta;

9, 11 - suruburi



                                                            Fig. 1

                                                          Fig.2



FT 3

INSTALATII PENTRU CURATAREA PRIN SABLARE

                                    1



a ) Aparat de sablare (sistem aspiratie)

1 - tub aer comprimat

2 - tub aspiratie

3 - camera amestec

4 - rezervor

b)  Aparat de sablare (sistem gravitational)

1 – tub aer comprimat

2 – rezervor

3 – camera amestec

4 – orificiu trecere nisip

c) Aparat sablare (sistem refulare)

1 – supapa

2 – rezervor

3 – tub elastic

4 – vana

5 – camera amestec



            FT 4

MASINI CU CILINDRI PENTRU INDREPTAT TABLA

1



a)  pozitia cilindrilor

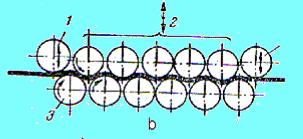

b)  masina cu cilindrii conducatori

1– cilindrii externi conducatori

2– cilindrii cu miscare independenta

3– cilindrii conducatori

c)  masina pentru indreptat tabla groasa

1– pereche cilindrii conducatori

2– cilindrii cu miscare independenta

 d)  masina cu cilindrii cu miscare independenta

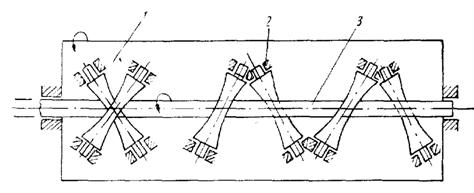

Schema masinii de calibrat si indreptat bare si arbori



FT 5

INSTALATIA DE TAIERE OXIACETILENICA

Text Box: 1.butelie de oxigen

2.tub de cauciuc

3.conductoare

4.piesa de taiat

5.portelectrod

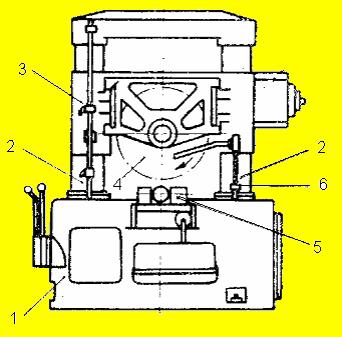

FERASTRAU CIRCULAR VERTICAL

1 – batiu

2 – coloane de ghidare

3 – sanie

4 – panza disc

5 – dispozitiv de fixare

6 - instalatie de racire



                                                                                                  FT 6

Indoirea

Indoirea la menghina                   Indoirea cu ajutorul masinilor

                                                                             cu cilindri



1-     falcile menghinei

2-     cornier

3-     placa intermediara



1 – cilindri conducatori

2 – cilindru condus

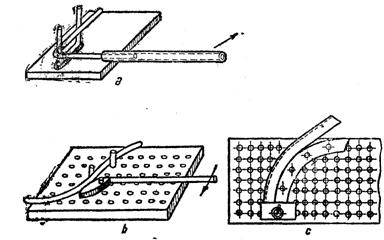

Indoirea barelor si profilelor

Indoirea profilelor dupa sablon




Indoirea barelor pe placa de indoit




Text Box: indoirea barelor pe suporturi

                                                                                                          FT 7

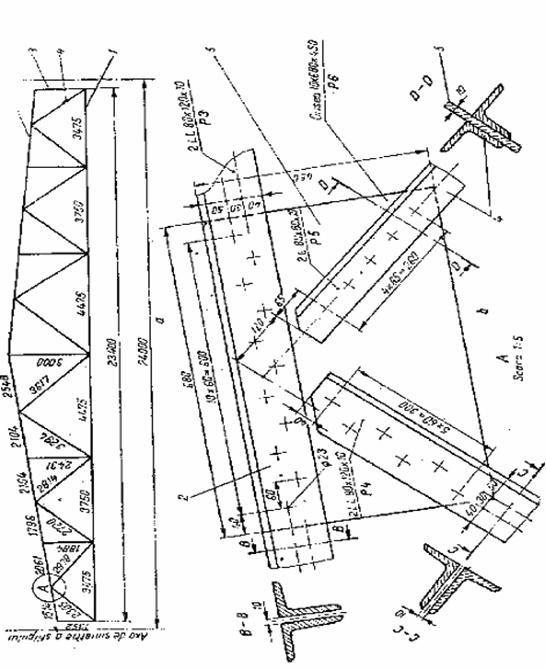

Text Box: FERMA METALICA

ACTIVITATI PENTRU ELEVI

ACTIVITATEA 1- FISA DE LUCRU  1

Procesul tehnologic de asamblare

Aspecte vizate :



·    Utilizarea limbajului specific de specialitate;

·    Prelucrarea grafica a rezultatelor obtinute intr-o operatie simpla;

·    Colaborarea cu membrii echipei pentru indeplinirea sarcinilor.

Sarcina de lucru : organizati in grupe de cate 6 elevi  analizati  reprezentarile  grafice din FT2. In fig. 1 este reprezentata grupa de repere a unei cutii de unsoare si in fig. 2  desfasurarea fazelor de asamblare a cutiei de unsoare. Fiecare grupa isi va desemna un lider care va urmari modul de rezolvare sarcinii de lucru, La expirarea timpului de lucru fiecare membru al grupei va prezenta indeplinirea uneia dintre cele 5 cerinte pe un format A4.

Cerinte :

1.      identificati elementele componente din fig. 2 ;

2.      precizati   semnificatia notatiilor cu cifre arabe  respectiv romane;

3.      prezentati ordinea de realizare a asamblarii elementelor componente;

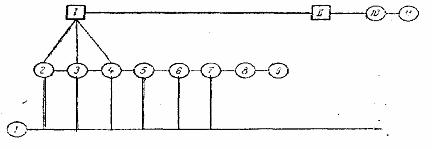

4.      realizati schema de asamblare a cutiei de unsoare;

5.      intocmiti ciclograma asamblarii.

Timpul de lucru : 15 minute pentru indeplinirea sarcinii de lucru, 5 minute / grupa, pentru raportare, 10 minute concluzii.

Criterii de apreciere:

-  Utilizarea vocabularului adecvat temei                                          20 puncte

-  Citirea si interpretarea documentatiei tehnice                                20 puncte

-  Nivelul de elaborare si comunicare                                                            30 puncte

-  Relationarea in cadrul grupului                                                      20 puncte

-  Oficiu.                                                                                                        10 puncte

Acumularea a sapte  puncte implica  obtinerea calificativului „ realizat” pentru  exercitiu, in fisa de descriere a activitatii.




Pentru aplicarea fisei de lucru aveti la dispozitie si o foaie de prezentare :FISA DE LUCRU 1.ppt

ACTIVITATEA 2- FISA DE LUCRU 2

Precizia de prelucrare si metode de asamblare

                                                ( studiu de caz )

Aspecte vizate :

·  Recunoasterea normelor de calitate, control si receptie ;

·  Prelucrarea grafica a rezultatelo obtinute intr-o operatie simpla;

·  Aplicarea prevederilor documentatiei de executie  referitoare la asigurarea calitatii.

            Se prezinta urmatoarea situatie referitoare la precizia de prelucrare  si alegerea metodelor de asamblare:

            Pentru a preveni aparitia unor neajunsuri legate de imposibilitatea prelucrarii suplimentare,  din lipsa de dotare, sau a pierderilor de timp,  implicate de necesitatea acestor prelucrari , elementele componente ale mecanismului biela - manivela din componenta motoarelor cu ardere interna sunt realizate cu tolerante mai largi. Se are in vedere indeplinirea certintelor tehnice referitoare la functionarea mecanismului. Pentru indeplinirea acestor conditii este necesar sa se respecte  anumite  abateri dimensionale in vederea asigurarii asamblarii  si functionarii corecte a  acestora.

Pentru obtinerea unei note de trecere elevul trebuie sa rezolve cerinta 1

Cerinta 1 :

Determinati   caracteristicile dimensionale ale elementelor    ajustajului cu joc format intre boltul pistonului si piston care  are  urmatoarele caracteristici: diametrul nominal N=40mm , T = t ,Tj = 0,070mm  , Jmax=   0,106 mm , Ai = 0.



Pentru obtinerea unui calificativ de merit  elevul trebuie sa rezolve cerinta 2

Cerinta 2 :

Reprezentati grafic ajustajul obtinut ;

Pentru obtinerea unui calificativ de excelenta  elevul trebuie sa rezolve

cerinta 3

Cerinta 3 :

Recomandati  metodele de asamblare ce se pot folosi in cazul acestor ajustaje si indicati metoda pe care o considerati  cea mai eficienta.

Timp de lucru : 50 minute.

ACTIVITATEA 3- FISA DE EVALUARE 1

Notiuni generale despre tehnologia asamblarii

1. Specificati ce cuprinde procesul tehnologic de asamblare.             1 punct

2.Enumerati datele initiale necesare proiectarii procesului tehnologic de asamblare.                                                                                                                      1 punct

3. Indicati prin sageti inlantuirea etapelor unui proces tehnologic, de la cea mai simpla la cea mai complexa :

                                                                                                                                    1 punct

Proces tehnologic




Manuiri




Faze



Operatie




4. Subliniati  in lista de mai jos operatiile pregatitoare executate in vederea asamblarii:

                                                                                                                                    1 punct

-    burghierea              - spalarea pieselor

-          finisarea                               - strunjirea

-          rodarea                                - mortezarea

-          frezarea                               - retusarea

-          razuirea                                - lepuirea

-          rabotarea                             - brosarea

5.Precizati scopul in care se executa spalarea pieselor.                                   1 punct

6.Prezentati modul in care se executa verificarea calitatii razuirii prin tusare.

                                                                                                                                    1 punct

7. Enumerati sculele si dispozitivele utilizate la executarea operatiei de        retusare.                                                                                                           1.punct

8. Specificati materialele abrazive folosite la executarea operatiei de rodare.                                                                                                                                    1 punct

Nota : Timp de lucru 30 minute

         Se acorda 2 puncte din oficiu

Acumularea a sapte  puncte implica  obtinerea calificativului „realizat” pentru  exercitiu, in fisa de descriere a activitatii.






ACTIVITATEA 4 - FISA DE LUCRU 3

Notiuni generale referitoare la structuri metalice

Aspecte vizate:

·    Clasificarea tipurilor de  structuri metalice

·    Exemplificarea domeniilor de utilizare ale structurilor metalice;

1.Completati enunturile urmatoare:

a) otelul fiind un material relativ………….(1) este mai rational si mai ………………(2)a fi folosit in constructia ………………….(3) unde folosirea …………………(4) nu este posibila;

                                                                                                                                                1 p

b) executarea ………………(1) metalice necesita utilaj ………………..(2)  si personal pregatit si………………….(3) atat pentru executie cat si pentru ……………..(4).                1 p

2. Indicatii criteriile dupa care se pot clasifica constructiile metalice.          1 p

3. Realizati corespondenta dintre grupele de confectii metalice A si tipurile de confectii metalice din coloana B:                                                                         2 p

A

B

1. pentru inchiderea spatiilor exterioare/interioare

2. pentru siguranta si protectie

3. executate din fier forjat

a.  balcoane

b. grilaj pentru balcoane

c. vitrine

d .balustrade pentru scari

e. ferestre si hublouri

f. usi

g. grilaje la usi

h. imprejmuiri pentru porti

4. Indicati minim 4  avantaje ale constructiilor metalice.                            1 p

5. Incercuiti varianta corecta de raspuns.

            1. Realizarea unei productii sporite de otel asigura:

                        a- realizarea unor forme mai simple ale constructiilor metalice;

                        b- necesarul de laminate pentru constructii metalice;

                        c- realizarea elementelor principale pe scara industriala

                                                                                                                                                1 p

            2. In timpul exploatarii constructiile metalice necesita:

                        a- protejarea prin acoperire cu folie de aluminiu;

                        b- verificarea continua a rezistentei mecanice;

                        c- o supraveghere continua si lucrari periodice de intretinere.

                                                                                                                                                1 p

            3. Caracteristicile care privesc executarea constructiei metalice sunt:

                        a- omogenitatea si comportarea in timp;

                        b- tehnica de executie si comportarea in exploatare;

                        c- proprietatile mecanice.                                                                                1 p

Timp de lucru : 20 minute

Se acorda un punct din oficiu.

ACTIVITATEA 5- FISA DE LUCRU 4

S.D.V.-uri si utilaje  folosite in executarea operatiilor tehnologic

Aspecte vizate :

·  Utilizarea limbajului specific de specialitate;

·  Identificarea SDV-urilor si utilajelor din dotarea locului de munca;

·  Explicarea constructiei si functionarii SDV-URILOR si a utilajelor

Sarcina de lucru: Completati tabelul de mai jos cu informatiile cerute urmand ca profesorul sa bifeze una din casutele „ corect „ sau „ incorect”.

Nr.

Crt.

Denumire

S.D.V./ utilaj

Desti-natia

Elemente componente

Functionare

Co-

rect

Inco

rect

1

2.

4

5

Timp de lucru : 30 minute

Se acorda 2 puncte pentru fiecare set de raspunsuri corecte.

Se acorda 2 puncte din oficiu.

ACTIVITATEA 6-FISA DE LUCRU 5

Tehnologia de executie a structurilor metalice

Aspecte vizate:

·  Identificarea , in documentatia tehnica, a conditiilor necesare executarii structurilor metalice;

Sarcina de lucru: Intocmiti un mic portofoliu format din cinci fise corespunzatoare urmatoarelor sarcini de lucru:

1.      Tehnologia de executie a reperului P3;

2.      Tehnologia de executie a reperului P4;

3.      Tehnologia de executie a reperului P5;

4.      Tehnologia de executie a reperului P 6 ;

5.      Tehnologia de fabricatie  a  fermei metalice.

Indicatii de lucru:

Pentru indeplinirea sarcinii de lucru analizati cu atentie imaginea prezentata in FT 6. Portofoliul are ca scop realizarea unui material documentar sintetic (fise de documentare) privind cateva probleme  importante, necesar a fi retinute cu privire la operatiile tehnologice implicate de executia structurilor metalice. Pentru aceasta este necesar sa descoperiti, sa selectati si structurati informatiile prezentate in timpul orelor de teorie la tema: „Operatii tehnologice aplicate in vederea executarii structurilor metalice”

Fisele de portofoliu vor respecta formatul unei fise tehnologice.

Timp de lucru:2 saptamani.

Text Box: Pentru obtinerea  calificativului ” realizat”  in fisa de descrierea activitatii este necesar ca fiecare fisa de portofoliu sa fie intocmita corect in proportie de 70%

Pentru obtinerea unui calificativ de merit sau distinctie fisele de portofoliu intocmite trebuie sa dovedeasca :

-          o analiza clara a tehnologiei de fabricatie a unei constructii metalice din care sa reiasa respectarea normelor de calitate impuse acestui tip de constructii;

-          o descriere clara a etapelor de executie a produsului final, cu precizarea surselor de informare suplimentare utilizate;

-          abilitatea de a elabora scurte prezentari pe teme date;

-          capacitatea de a intocmi documente de specialitate specifice domeniului profesional .

ACTIVITATEA 7-FISA DE LUCRU 6

Asamblari prin nituire

Aspecte vizate:

·    Selectarea  sculelor conform cerintelor din documentatia tehnica;

·    Identifica caracteristicile   de calitate ale produselor.

Sarcina de lucru:

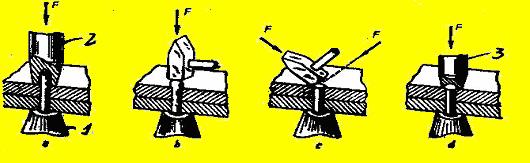

1. Acest exercitiu va solicita sa completati tabelul de mai jos cu informatiile referitoare la sculele folosite in fiecare faza prezentata, urmand ca profesorul sa bifeze una din casutele corect sau incorect.

2 puncte



Nr.crt

Faza nituirii

Scule folosite

Corect

Incorect

a

Apropierea tablelor

b

Refularea capului de inchidere

c

Formarea capului de inchidere- de forma bombata



d

Formarea capului de inchidere

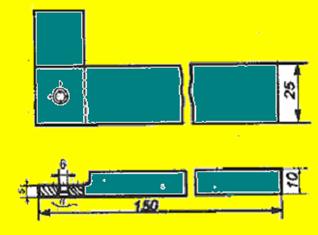

2. Acest exercitiu va solicita sa  alegeti  semifabricatele si niturile  folosite la realizarea imbinarii nituite bifand casutele corespunzatoare dimensiunilor selectate.



Semifabricat

Material

Dimensiuni

Obs.

Lungime [mm]

Latimea [mm]

Grosimea [mm]

120

160

200

12

15

20

25

3

5

8

10

Bara patrata

OL 42

OLC 35

OL 37

Platbanda

OL 37

alama

OL 42

                                                                                                                        3 puncte

Nit

d tija

Lungimea minima a tijei

Observatii

10

12

16

18

cu cap semiingropat

5,5

6,0

6,5

cu cap inecat

5,5

6,0

6,5

                                                                                                                        1 punct

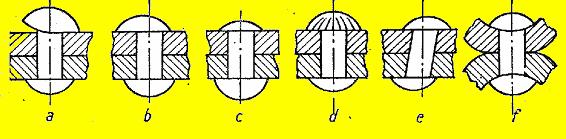

3. In imaginea de mai jos sunt prezentate defectele care pot sa apara la nituire.

Acest exercitiu va solicita sa identificati aceste defecte.

                                                                                                            3 puncte

Timp de lucru: 30 minute.

Se acorda 1 punct din oficiu.

Acumularea a sapte  puncte implica  obtinerea calificativului „realizat” pentru  exercitiu, in fisa de descriere a activitatii.




ACTIVITATEA 8-TEST DE VERIFICAREA CUNOSTINTELOR

Controlul calitatii asamblarilor sudate

Aspecte vizate:

·  Recunoasterea  normelor de calitate, control si receptie;

·  Utilizarea  limbajului  specific de specialitate in contexte si situatii specifice activitatii desfasurate.



  1. Indicati factorii care pot influenta calitatea imbinarilor sudate.

1 punct



  1.  Precizati in ce scop se realizeaza controlul asamblarilor sudate.

1 punct

  1. Enumerati metodele de control ce se pot folosi in cazul asamblarilor sudate.

1,5 puncte

  1. Specificati defectele care se pot depista prin examinarea exterioara a cordonului de sudura.                                                                                                                                                                                                                       1,5 puncte
  2. In cazul executarii controlului prin ciocanirea sudurii precizati:

a-      scopul in care se aplica,

b-      efectul aplicarii acestei metode de control ;

c-      cu ce realizeaza;

d-     cum se apreciaza calitatea sudurii;

1 punct

  1. Prezentati etapele in care se realizeaza controlul distructiv al sudurii.           1 punct

.

  1.  Enumerati metodele de control nedistructiv folosite in cazul asamblarilor sudate.

1 punct

  1. Enumerati minim 8 defecte de forma  ale imbinarilor sudate.

2 puncte

Timp de lucru : 30 minute.

Acumularea a  sapte  puncte implica  obtinerea calificativului „realizat”pentru  exercitiu, in fisa de descriere a activitatii.




ACTIVITATEA 9- FISA  DE  AUTOEVALUARE

Asamblari prin pene

1.      Indicati tipurile de asamblari cu pene longitudinale ce se pot realiza.

           1 punct

2.      Precizati conditiile care trebuie respectate la montarea penelor cu strangere:

        1,5 puncte

3.      Analizati imaginile prezentate  si

Text Box: 2 puncteText Box: a)	identificati operatiile de control ce se executa inainte in timpul executarii imbinarii ;
b)	indicati mijloacele de control folosite in cadrul acestor opreratii.

4.      .In imaginile de mai jos sunt prezentate doua dispozitive utilizate in cazul asamblarilor cu pene. Descrieti modul in care sunt folosite aceste dispozitive.

Text Box: 2 puncte

5.       Prezentati fazele montarii si demontarii imbinarilor cu  pene fara strangere.

             1 punct

6.      Enumerati 5 norme de protectia muncii ce trebuie respectate la executarea operatilor de montare/demontare a asamblarilor cu pene :

1,5 puncte

Se acorda un punct din oficiu

Timp de lucru : 40 de minute pentru rezolvare ; 5 minute pentru aplicarea baremului de corectare si notare.

Acumularea a sapte  puncte implica  obtinerea calificativului „realizat” pentru exercitiu, in fisa de descriere a activitatii.





ACTIVITATEA 10 -FISA DE LUCRU 7

Asamblari prin filet

Aspecte vizate:

·    Selectarea SDV-utilor si utilajelor conform cerintelor documentatiei tehnic;

·    Efectuarea structurilor metalice prin asamblari demontabile

Acest exercitiu va solicita sa completati tabelul  cu informatiile cerute , urmand ca profesorul sa bifeze una din casutele corect sau incorect. Pentru alegerea semifabricatelor si suruburilor puteti folosi variantele oferite, bifand casuta corespunzatoare alegerii facute.

Semifabricat

Material

Dimensiuni

Obser-vatii

Lungime [mm]

Latimea [mm]

Grosimea [mm]

90

100

200

15

20

25

50

3

5

8

10

Tabla

OL 42

OLC 50

OL 37

Platbanda

OLC 35

OL 37



alama

OL 42

M 3

M 5

M 6

Surub

Piulita

Saiba

Nr.
crt.

Denumire operatie

S.D.V-uri

Corect

Incorect

1.

2.

Timp de lucru : 30 minute


ACTIVITATEA 1- FISA DE LUCRU 1

Procesul tehnologic de asamblare

1.         Identificati elementele componente din fig. 2 ;

1-osie ; 2- bucsa ; 3,4 – inele interioare ; 5 inel distantier ;6- piulita de reglare ; 7- saiba ; 8,10- inele de siguranta ; 9,11- suruburi.

2.         Precizati   semnificatia notatiilor cu cifre arabe  respective romane;

-  Cu cifre arabe se noteaza reperele , cu cifre romane se noteaza subgrupele de repere.

3.         Prezentati ordinea de realizare a asamblarii elementelor componente:

Pe osia 1 se introduce bucsa 2 urmata de inelele 3si 4, subgrupa de repere I, inelul distantier 5, piulita de reglare 6, saiba 7, inelul de siguranta 8, fixat cu surubul 9. Se asambleaza subgrupa de repere II  inelul de siguranta 10, fixat cu surubul  11.

4.         Realizati schema de asamblare a cutiei de unsoare.

5.         Intocmiti ciclograma asamblarii.

Operatia

Timp

Timpul in minute

5

10

15

20

25

30

35

40

45

50

55

60

65

1

8

2

12

3

15

4

20

5

10


CONFIRMAREA MARTORULUI (CELUI CARE A ASISTAT)

Confirmarea a ceea ce trebuie facut

Care a fost sarcina comuna?

Elevul ….

Au verificat daca au inteles obiectivele?

Au stabilit activitatile si resursele necesare atingerii acestor obiective?



Au sugerat modalitati prin care pot contribui la indeplinirea sarcinii?

S-au asigurat ca au inteles in mod clar responsabilitatile care le revin?

Au verificat daca stiu locul in care vor afisa si cand?



Da        Nu



Da        Nu

Da        Nu

Da        Nu

Da        Nu

Comentarii/Exemple….

Numele elevului:

Data:

A asistat:

(semnatura)

Functia/rolul celui care a asistat:

(ex.: profesor, supervizor, sef catedra)


ACTIVITATEA 2- FISA DE LUCRU 2

( studiu de caz)

1)

-          tolerenta alezajului si arborelui : T= t = Tj / 2 = 0,070 : 2 = 0,035 mm

-           T =  As  - Ai       = >   As = T +  Ai = 0,035 + 0 = 0,035 mm

-           Jmax = As  - ai    =>   ai  = As  - Jmax = 0,035- 0,106 = - 0,071 mm

-           t = as  - ai          = >  as = t + ai = 0,035 + ( - 0,071 ) = - 0,036 mm

2)

3) - metoda interschimbabilitatii totale ;

    - metoda interschimbabilitatii partiale ;

    - metoda sortarii directe ;

-          metoda sortarii pe grupe.

Cea mai eficienta metoda de asamblare este metoda interschimbabilitatii totale.

Criterii de apreciere :

            1. determinarea corecta a caracteristicilor dimensionale :       40 puncte

            2. reprezentarea corecta a ajustajului                                      20 puncte

            3. indicarea corecta a metodelor de asamblare                       20 puncte

            4. din oficiu                                                                                         20 puncte

ACTIVITATEA 3- FISA DE EVALUARE 1

Notiuni generale despre tehnologia asamblarii

1. Specificati ce cuprinde procesul tehnologic de asamblare.             1 punct

            Procesul tehnologic de asamblare cuprinde operatiile de montare in ordinea lor succesiva, cu precizarea utilajelor,  sculelor,  aparatelor de masurat si a dispozitivelor specifice realizarii operatiilor de asamblare cu consum minim de timp si volum redus de munca.

2.Enumerati datele initiale necesare proiectarii procesului tehnologic de asamblare.

                                                                                                                                    1 punct

Pentru a proiecta procesul tehnologic de asmblare a unui produs sunt necasare urmatoarele date initiale :

·    desenul de ansamblu al produsului ;

·    desenele  subansamblurilor componente ;

·    programul de productie si termenele de livrare ale produsului ;

·    conditiile tehnice de receptie si normele privitoare la precizia si rigiditatea produsului ;

·    utilajul existent.

3.      Indicati prin sageti inlantuirea etapelor unui proces tehnologic :                                                                                                                                          1 punct

Proces tehnologic





Operatie



Faze






4. Subliniati  in lista de mai jos operatiile pregatitoare executate in vederea asamblarii:                                                                                                                  1 punct

-   burghierea   - spalarea pieselor

-          finisarea                   - strunjirea

-          rodarea                    - mortezarea

-          frezarea                   - retusarea

-          razuirea                    - lepuirea

-          rabotarea                 - brosarea



5.Precizati scopul in care se executa spalarea pieselor.

1 punct

Spalarea  pieselor in vederea asamblarii se face pentru a indeparta aschiile marunte, pilitura, pulberea abraziva de la rectificare, urmele de ulei si a altor impuritati, care ar conduce la aparitia uzurii premature a pieselor in timpul lucrului.

6.Prezentati modul in care se executa verificarea calitatii razuirii prin tusare.

                                                                                                                                    1 punct

            Pentru a aprecia calitatea suprafetelor razuite se folosesc placi sau rigle-etalon a caror suprafata este acoperita cu un strat subtire de vopsea. Prin frecarea usoara a etalonului de suprafata razuita vopseaua se depune pe proeminentele suprafetei respective sub forma de pete. Numarul de pete da indicatiireferitoare la calitatea razuirii: ex. suprafete de etansare- 20-25 de pete/ unitatea de masurare (patrat 25x25 mm), suprafata de alunecare 10 – 18 pete/ unitatea de masurare.

7. Enumerati sculele si dispozitivele utilizate la executarea operatiei de         retusare.                                                                                                          1.punct

Scule: pile , discuri de rectificat de diferite forme, pile, perii, freze, dalti.

Dispozitive: portabile actionate electric sau pneumatic care antreneaza pile, perii, freze,etc.

8. Specificati materialele abrazive folosite la executarea operatiei de rodare.                                                                                                                                    1 punct

Materialele abrazive folosite la rodare sunt : corindonul, electrocorundul, hartia abraziva, diamantul, piatra  ponce, diatomitul.

ACTIVITATEA 4- FISA DE LUCRU 3

Notiuni generale referitoare la structuri metalice

1.Completati enunturile urmatoare:

a) otelul fiind un material relativ scump (1) este mai rational si mai  economic(2)a fi folosit in constructia  de masini(3) unde folosirea altor materiale(4) nu este posibila;

                                                                                                                                    1 punct

b) executarea constructiilor (1) metalice necesita utilaj complex (2)  si personal pregatit si specializat  (3) atat pentru executie cat si pentru montaj (4).

                                                                                                                                    1 punct

2. Indicatii criteriile dupa care se pot clasifica constructiile metalice.

                                                                                                                           1 punct

·    dupa destinatie;

·    dupa modul de asamblare a elementelor componente;

·    dupa natura elementelor de constructie;

·    dupa modul de alcatuire a elementelor de constructie.

3. Realizati corespondenta dintre grupele de confectii metalice A si tipurile de confectii metalice din coloana B:                                                             2 puncte

            1- c,e,f;            2- b,d,h;          3- a,g.



4. Indicati minim 4 avantaje ale constructiilor metalice.              1 punct

·    sunt mai usoare;

·    permit folosirea fortei de munca pe tot parcursul anului;

·    durata de utilizare este foarte mare;

·    volumul monoperei de executie si montaj este redus;

·    se monteaza rapid si usor;

·    pot fi folosite imediat dupa montare.

·    permit recuperarea materialului dupa demontare.

5. Incercuiti varianta corecta de raspuns.

            1- b;                                                                                                                 1 punct

            2- c;                                                                                                                 1 punct

            3- b.                                                                                                                 1 punct

ACTIVITATEA 5- FISA DE LUCRU 4

S.D.V.-uri si utilaje  folosite in executarea operatiilor tehnologice

Nr.

Crt.

S.D.V./ utilaj

Desti-natia

Elemente componente

Functionare

Co-

rect

Inco-

rect

1

sistem de sablare prin refulare

Curatare

prin

sablare

1.   supapa

2.   rezervor

3.   tub elastic

4.   vana

5.   camera de amestec

    Aerul comprimat din camera de amestec antreneaza in miscare particulele de nisip, proiectandu-le prin furtunul 3asupra piesei ce urmeaza a fi curatata.

2.

dispozitiv pentu fixarea piesei

Fixarea piesei in timpul gauririi

1 prisme

2. eclise

3 suport

     Fixeaza  piesa pe masa masinii de gaurit sau pe placa de baza a acesteia si au rolul de  a impiedica Fixarea piesei pe masa masinii de gaurit sau pe placa de baza a acesteia rotirea piesei, ceea ce ar putea conduce la ruperea burghiului, ovalizatrea gaurii sau accidentarea muncitorului

4

masina de polizat stabila cu disc abraziv

Prelucra-rea supra-fetelor in scopul imbuna-tatirii calitatii

acestora

1.   disc

2.   aparatoare

3.   transmisie

4.    motor electric

5.   dispozitiv de fixare

6.   batiu

7.   pompa

   Este similara fierastraului cu disc, cu diferenta ca turatia este mult mai mare. Discul de aschiat este inlocuit cu un disc abraziv

5

subler

Masurarea sau verifica-

rea

dimensiuni

lor liniare.

1.     ciocuri  pentru exterior

2.     ciocuri pentru interior

3.     cursor

4.     tija pentru adancime

Se utilizeaza pentru masurarea dimensiunilor liniare exterioare sau interioare sau  pentru masurarea adancimii canalelor.

Acumularea a sase puncte implica acordarea calificativului „realizat”, pentru exercitiu, in fisa de descriere a activitatii.

ACTIVITATEA 6- FISA DE LUCRU 5

Fisa de portofoliu 1 ( model)

Produsul : Ferma metalica;               Piesa: Talpa superioara;        Nr.buc.: 1

Material OL 44-STAS 9021/ 86;        Caracteristici: L 80 x 120 x 10

Schita piesei:

Nr.

Crt.

Operatii tehnologice

Scule / dispozitive

Masini / utilaje

Verificatoare

Observatii

AVTIVITATEA 7- FISA DE LUCRU 6

Asamblari nituite

1.

Nr.crt

Faza nituirii

Scule folosite

Corect

Incorect

a

Apropierea tablelor

Contracapuitor Tragatorul

b

Refularea capului de inchidere

Contracapuitor

Ciocanul

c

Formarea capului de inchidere- de forma bombata

Contracapuitor

Ciocanul

d

Formarea capului de inchidere

Contracapuitor

Capuitor

2.

Semifabricat

Material

Dimensiuni

Obs.

Lungime [mm]

Latimea [mm]

Grosimea [mm]

120

160

200

12

15

20

25

3

5

8

10

Bara patrata

OL 42

OLC 35



OL 37

Platbanda

OL 35

X

X

X

X

Alegere corecta

alama

OL 42

Nit

dtija

Lungimea minima a tijei

Observatii

10

12

16

18

cu cap semiingropat

5,5

6,0

6,5

cu cap inecat

5,5

Alegere corecta

6,0

X

6,5

3. a- cap de inchidere inclinat; b- cap de inchidere deplasat; c- cap de inchidere prea mic ; d- cap de inchidere deformat; e- nit stramb; f-tablele deformate la nituire.


ACTIVITATEA 8- TEST DE VERIFICAREA CUNOSTINTELOR

Controlul calitatii asamblarilor sudate

  1. Indicati factorii care pot influenta calitatea imbinarilor sudate.

1 punct

a-    calitatea materialului de baza;

b-   calitatea materialului de adaos( electrozi, sarma de sudura, flux, etc);

c-    calitatea executarii operatiilor pregatitoare ;

d-   calitatea executarii operatiilor de asamblare;

e-    alegerea corecta a parametrilor regimului de sudare;

f-    calificarea sudorului

2. Precizati in ce scop se realizeaza controlul asamblarilor sudate.

 1 punct

Prin realizarea controlului se urmareste incadrarea proprietatilor mecanice si tehnologice, precum si a caracteristicilor structurale in valorile minime admise prescrise in standarde si normative.   .

3.Enumerati metodele de control ce se pot folosi in cazul asamblarilor sudate.

1,5 puncte

v     Examinarea exterioara;

v     Verificarea cotelor sudurii;

v     Controlul prin ciocanirea sudurii;

v     Gaurirea de control;

v     Controlul distructiv ;

v     Controlul nedistructiv.

5.    Specificati defectele care se pot depista prin examinarea exterioara a cordonului de sudura.

1,5 puncte

a-cusatura neuniforma; b- cusatura deplasata; c- porozitati exterioare; d- zgura intre straturi;      e- lipsuri; cratere; f- crestaturi marginale; g- scurgeri de metal; h- nepatrunderi; i- fisuri.

5.In cazul executarii controlului prin ciocanirea sudurii precizati:

1-   scopul in care se aplica,

2-   efectul aplicarii acestei metode de control ;

3-   cu ce realizeaza;

4-   cum se apreciaza calitatea sudurii;

a-    se aplica in scopul verificarii calitatii sudurii si reducerii tensiunilor din piesa;

b-   se disperseaza tensiunile din materialul sudat;

c-    cu un ciocan de 10 N;

d-   sudura de buna calitate are un sunet metalic clar.


1 punct

6.Prezentati etapele in care se realizeaza controlul distructiv al sudurii.

                                                                                                                                                1 punct

1. prelevarea epruvetelor din piesele apendice ; 2- tratarea termica a epruvetelor; 3- prelucrarea prin aschiere suprafetei epruvetei dupa tratarea termica; 4- incercarea in laboratorul de incercari mecanice.

7. Enumerati metodele de control nedistructiv folosite in cazul asamblarilor sudate.                                                                                                                     1 punct

a- controlul radiografic cu radiatii X sau γ ; b- incercari electrice sau magnetice; c- defectoscopia ultrasonica.

8. Enumerati minim 8 defecte de forma  ale imbinarilor sudate.

2 puncte

a- ingrosarea excesiva a cusaturii; b- convexitate excesiva a cusaturii; c- excesul de patrundere; d- defectul de racordare; e- scurgeri de matal;f- defectul de aliniere; g- defectul unghiular; h – supratopirea; i- strapungerea; j- subtierea ;k- sudura nesimetrica; l- latimea neregulata a cusaturii; m- suprafata neregulata; n – retasura la radacina; o- suprafata spongioasa; p- arderea cordonului de sudura; r- stropi de sudura.

ACTIVITATEA 9 - FISA  DE  AUTOEVALUARE

1.         Indicati tipurile de asamblari cu pene longitudinale ce se pot realiza.

a- cu stangere ;     b- fara strangere.

                           1 punct

2.         Precizati conditiile care trebuie respectate la montarea penelor cu strangere:

a- pana sa adere strans  pe fundul canalulu , arborelui ;

b- pana sa adere strans  pe fundul canalului  butucului;

c- pe fetele laterale ale penei sa existe jocuri.

1,5 puncte

3.         Analizati imaginile prezentate                                                                  2 puncte

Text Box: a)	Controlul canalului de pana inainte montarii penei ;
b)	montarea penelor in canal.
c)	indicati mijloacele de control folosite in cadrul acestor opreratii.

    a                      b

c) prima operatie se executa cu sablonul;

d) a doua operatie cu ajutorul unui dispozitiv cu micrometru.

4.         In imaginile de mai jos sunt prezentate doua dispozitive utilizate in cazul asamblarilor cu pene. Descrieti modul in care sunt folosite aceste dispozitive.



            a                                  b

               2 puncte

a) dispozitiv pentru presarea penei in canal - pana 1 este presata in canalul arborelui, sprijinit pe prisma 4, cu ajutorul surubului 3  evitandu-se astfel lovirea cu ciocanul , care ar putea produce deteriorari ale penei sau ale peretilor canalului;

b) dispozitiv pentru extragerea  penelor din canal – la  demontare, pentru scoaterea penei 1  din canalul  arborelui 2, se introduce surubul 3 in gaura filetata cu care este prevazuta pana . Portiunea filetata a surubului este mai lunga decat grosimea penei astfel incat prin rezemarea varfului surubului pe fundul canalului si insurubarea acestuia se produce ridicarea penei.

5.          Prezentati fazele montarii si demontarii imbinarilor cu  pene fara strangere.

a) la montare:

-  se aseaza pana in canalul de pana in canalul arborelui, fara joc lateral;

- se verifica jocul dintre fata lata a penei si fundul canalului din butuc;

- se verifica jocul radial al butucului.

b) la demontare:

- se scoate butucul de pe arbore;

- se extrage pana cu ajutorul unor dispozitive speciale cu surub.

1 punct

6.         Enumerati 5 norme de protectia muncii ce trebuie respectate la executarea operatilor de montare/demontare a asamblarilor cu pene :

- respectarea regulilor de depozitare  si transport a pieselor, subansamblurilor si ansamblurilor;

- folosirea corecta a mijloacelor de asamblare si montaj;

- folosirea echipamentului de protectia muncii;

- verificarea permanenta a instalatiilor de ridicat si transportat;

- respectarea regulilor de manevrare a reperelor de asamblat;

- folosirea sculelor adecvate si in buna stare.

1,5 puncte

Barem de notare:

1 . a) 0,5 puncte ; b) 0,5 puncte;

2.  a) 0,5 puncte;  b) 0,5 puncte;       c) 0,5 puncte;

3.  a) 0,5 puncte;  b) 0,5 puncte;       c) 0,5 puncte;       d) 0,5 puncte;

4. a) 1 punct;                 b) 1 punct;

5. a) 0,5 puncte;             b) 0,5 puncte;

6. 5 *  0,30 puncte = 1, 5 puncte.

Se acorda un punct din oficiu.

ACTIVITATEA 10 - FISA DE LUCRU 7

Asamblari prin filet

Rezolvare

Semifabricat

Material

Dimensiuni

Obser-vatii

Lungime [mm]

Latimea [mm]

Grosimea [mm]

90

100

200

15

20

25

50

3

5

8

10

Tabla

OL 42

Alegere corecta

OLC 50

OL 45

X

X

X

Platbanda

OLC 35

Alegere corecta

OL 45

X

X

X

alama

OL 42

M 3

M 5

M 6

Corect

Incorect

Surub

X

Piulita

X

Saiba

X

Nr.
crt.

Denumire operatie

S.D.V-uri

Corect

Incorrect

4.

Indreptarea materialului

Placa de indreptat, cioan

5.

Trasarea guseului

Ac de trasat

6.

Debitarea guseului

Foarfece cu disc

7.

Controlulul dimensional al guseului

Subler

8.

Executarea gaurilor

Masina de gaurit

9.

Prelucrarea suprafetelor

Polizor

10.

Curatarea suprafetelor in zona de asamblare

Peria

11.

Asezarea pieselor in pozitia de asamblare

12.

Verificarea coaxiaitatii gaurilorl

Calibre

13.

Alezarea gaurilor

Alezoare

14.

Control interoperational

Calibre

15.

Degresarea organelor de asamblare

Hartie poroasa

16.

Introducerea suruburilor

17.

Acoperirea filetului piulitei cu un strat de unsoare consistenta

18.

Insurubarea usoara a piulitelor

19.

Strangerea definitiva

Cheie fixa

20.

Controlul final de calitate




SUGESTII METODOLOGICE

Toate fisele de lucru au date criteriile de apreciere  si punctajul pentru a forma elevilor deprinderea de autoevaluare. Profesorul poate folosi modelele respective functie de scopul in care le aplica. Indicarea unui punctaj motiveaza elevii pentru obtinerea unui rezultat cat mai bun.

Text Box: Fisa de lucru 1



            Rezultatul muncii fiecarui membru al grupei se va afisa pe tabla sau un panou, pe verticala, astfel incat sa permita compararea raspunsurilor formulate de catre fiecare grupa. Liderul fiecarei grupe va completa formularul de analiza a lucrului in echipa, care contine  concluziile asupra activitatii echipei  .

Text Box: Fisa de lucru 2

            Pentru realizarea reprezentarii grafice le puteti oferi elevilor materiale informative suplimentare, folii transparente cu reprezentari ale diferitelor tipuri de ajustaje. Dupa rezolvarea sarcinii de lucru grupati elevii cate doi pentru a-si compara rezultatele obtinute. Dupa discutiile pe perechi afisati folia transparenta cu rezolvarea corecta si dezbateti in plen concluziile.

Text Box: Fisa de lucru 5

Dupa rezolvarea de catre fiecare elev a sarcinii, impartiti elevii pe grupe de 4, cu sarcina de a-si compara fisele de portofoliu . Apoi dezbateti in plen concluziile.

Text Box: Fisele de lucru 6, 7

Este de preferat sa se coreleze activitatile  cu lucrari efectuate la instruire practica curenta care sa implice  operatiile din fisa . Daca acest lucru nu este posibil, oferiti elevilor toate materialele necesare: fise tehnologice, folii transparente, planse, modele de asamblari,  etc.,

    Text Box: Metoda cubului

Pentru a forma abilitatea de lucru in echipa sau  pentru a dezvolta capacitatile de lider al unui  grup de munca sau pentru ai face pe elevi sa constientizeze rolul important pe care  il are fiecare membru al unei echipe de lucru in rezolvarea sarcinii comune, se poate aplica metoda cubului.

Mod de lucru:

v     se formeaza echipe de 6 elevi;

v     toate echipele primesc aceeasi sarcina de lucru;

v     activitatea se desfasoara sub forma unui concurs:” Cea mai rapida echipa este a mea”;

v     echipa va desemna un lider care va coordona desfasurarea activitatii ;

v     fiecare elev din grup primeste o foaie de hartie de forma patrata care va constitui la final o fata a cubului;

v     pe foaia primita va fi scrisa  o cerinta de lucru( 1…6);

v     dupa rezolvarea sarcinii se construieste cubul;

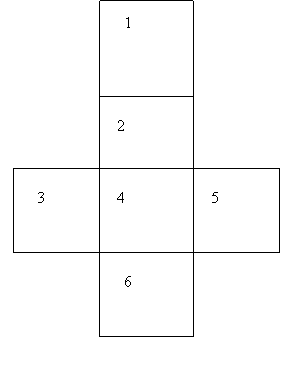

v     cubul desfasurat va arata astfel:

v     La final puteti aplica urmatorul chestionar:

1. De ce este nevoie ca grupul sa aiba un lider?

a-    Sa faca toata munca

b-   Sa-i ajute pe toti membrii grupului sa-si indeplineasca sarcinile;

c-    Sa preia o parte din sarcini

 2. Liderul nu are nevoie de colaborarea voastra.

          A                  F

3. Locul in echipa presupune sa-i asculti pe ceilalti in aceeasi masura in care vorbesti.

             A                  F

Exemplu :

Tema ;EXECUTIA DIFERITELOR TIPURI DE ASAMBLARI;

Lectia „Tehnologia de executie a structurilor metalice”

Lista cerintelor:

„fata” – 1  = Tehnologia de executie a reperului P2 ;

„fata” – 2  = Tehnologia de executie a reperului P3;

 „fata” – 3 = Tehnologia de executie a reperului P4

„fata” – 4  = Tehnologia de executie a reperului P 5;

„fata” – 5  = Tehnologia de executie a reperului P6;

„fata” – 6 = Tehnologia de fabricatie  a  fermei metalice.


PREZENTARE POWERPOINT

Glosar de termeni





PREZENTARE POWERPOINT

FISA DE LUCRU 1







PREZENTARE POWERPOINT

ELABORAREA PROCESULUI TEHNOLOGIC





PREZENTARE POWERPOINT

MASINI SI INSTALATII  FOLOSITE IN EXECUTAREA  OPERATIILOR TEHNOLOGICE







BIBLIOGRAFIE ORIENTATIVA

-         manuale de specialitate :

*****   -Utilajul si tehnologia meseriei- mecanic montator intretinere si reparatii in constructii de masini, Ed. Didactica si Pedagogica, Bucuresti , 1994;

V. Marginean, D Teodorescu- Utilajul si tehnologia constructiilor mecanice, Ed. Didactica si Pedagogica, Bucuresti , 1994;

-          dictionar tehnic.

-          adrese utile :

www.bbc.co.uk/website- formare completa prin intermediul internet-ului (on-line) in materie de instrumente web- cum ar fi posta electronica si cautarea pe internet;

www.rdn.ac.uk- principalul punct de acces la multe portaluri academice pe toate subiectele

www.vts.rdn.ac.uk/- ghiduri pentru elevi

www.jisc.ac.uk – module virtuale de formare, ghiduri on- line gratuite

www.techdis.ac.uk/pdf/curricula.pdf- documente privind practica inclusiva









Politica de confidentialitate
