Traseul tehnologic pentru piesa din figura - Proiect la Tehnologii de Mecanica Fina

Traseul tehnologic pentru piesa din figura - Proiect la Tehnologii de Mecanica Fina



Tema proiectului

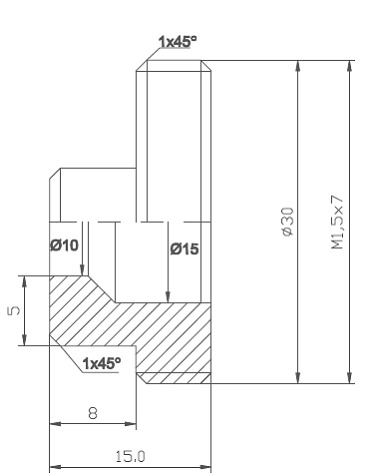

Sa se stabileasca traseul tehnologic pentru piesa din figura:



1. Studiul desenului de executie si analiza tehnologicitatii piesei

1.1. Alegerea semifabricatului

Denumirea: OLC 45

STAS: 880-80

Starea de livrare: TRS tras-recopt-slefuit

Diametrul: Ø20 0 -0,130 mm

Lungimea de livrare: 5000 mm

Volumul anual de productie: P =70 000 piese/an.

Dimensiunile piesei impun alegerea urmatorului semifabricat

- otel rotund calibrat T10 – h11 STAS 1800 – 980 / OLC45 STAS 1800 – 80 cu diametrul OLC 45 STAS 880 – 80, cu lungimi de livrare de (2…6)m.

Caracteristicile otelului OLC 45:

Compozitia chimica 0,42% C, 0,50 % Mn, 0,17% S, max. 0,04% P, max. 0,045 S, elemente reziduale admise: max. 0,3% Cr, max. 0,3% Ni, max. 0,3% Cu, max. 0,05% As; masa specifica ρ=7845 kg/m3.

Forme de livrare: produse plate, profile laminate la cald, semifabricate pentru forjare, otel calibrat, produse tubulare, sarme laminate si trase.

OLC 45 prezinta urmatoarele caracteristici mecanice[1]:

Tabelul 1. Caracteristicile mecanice ale otelului OLC 45 livrat in stare trasa:

Otel tras (T), cojit tras (CT), tras slefuit (TS)

Otel tras recopt (TR), tras recopt slefuit (TRS) si cojit slefuit (CS)

Dimensiunea sau grosimea, mm

Rm in N/mm2 (valori minime)

A5 in % (valori minime)

Rm in N/mm2

A5 in % (valori minime)

max. 6

Tabelul 2. Caracteristici fizice ale otelului OLC 45.

Conductivitatea termica λ, W/m0C,

la temperatura T

Caldura specifica Cp, J/Kg0C,

la temperatura T

Tratamente termice recomandate:

calire martensitica volumica – incalzire la 840 – 8600C racire in apa, ulei;

revenire inalta – incalzire la 550 – 6600C racire in aer.

1.2. Calculul lungimii semifabricatului si a cantitatii de semifabricate necesare

- lungimea semifabricatului corespunzatoare unei piese:

l=→ l= 15 + 3 + 0 = 18 mm

b- latimea cutitului de retezat; - lungimea piesei;

a= 0 - suma adaosurilor de prelucrare pentru strunjire frontala.

- portiunea care se poate prelucra dintr-o bara de lungime L:

L= L- → L= 5000 – 100 – 6 = 4894 mm

- lungimea neprelucrata a barei;

= 5…8mm - lungimea portiunii debitate, de la inceputul barei, inaintea prelucrarii.

- numarul de piese care se pot obtine dintr-o bara: piese/bara

- numarul de bare necesare pentru intreaga productie: bare

- lungimea deseului: mm

- lungimea deseului pentru o piesa: mm

lungimea efectiva a semifabricatului necesar pentru o piesa

mm

1.3. Alegerea strungului automat monoax cu cap revolver

- durata necesara a ciclului de lucru:

min/buc

- fondul lunar de timp al strungului pentru un schimb;

- numarul de schimburi;

=0,8 – coeficient de utilizare a strungului;

- timpul de reglare al strungului.

- productivitatea necesara a strungului:

buc/min 0,28 20, iar volumul productiei se poate realiza pe un strung.

Pentru volumul productiei se alege strungul automat SARO 25, avand urmatoarele caracteristici

Capacitate

Diametrul maxim al barei de prelucrat pentru alimentare, [mm]

Pentru bucsa interioara

Pentru bucsa exterioara

Lungimea maxima de alimentare, [mm]

Lungimea maxima a cursei suportului sculei din spate, [mm]

Cursa maxima a suportilor transversali, [mm]

Turela capului revolver

Cursa maxima de lucru a turelei, [mm]

Diametrul turelei, [mm]

Distanta maxima dintre corpul turelei si bucsa elastica de strangere din arborele principal, [mm]

Distanta minima dintre corpul turelei si bucsa elastica de strangere din arborele principal, [mm]

Diametrul alezajelor turelei, [mm]

Cursa de reglare a turelei, [mm]

Numarul de alezaje din capul revolver

normal

la comanda speciala

Arborele principal

Domeniul turatiilor de strunjire pe stanga, [rot/min]

Domeniul turatiilor de filetare pe dreapta cu tarodul sau filiera, [rot/min]

Numarul de turatii pe stanga pentru strunjire

Numarul de turatii pe dreapta pentru filetare cu tarodul sau filiera

Numarul de turatii automate pe ciclul de lucru

Rapoarte mari, turatie de strunjire/turatie de filetare

Productivitate, [buc/min]

Turatia axului cu came in mers rapid, [rot/min]

Timpul de alimentare, [s]

Timpul de rotire a turelei, [s]

Timpul de schimbare a turatiei arborelui principal sau de schimbare a sensului de rotire, [s]

Motorul electric

Putere, [Kw]

Turatie, [rot/min]

Gabarit

Lungime, [mm]

Latime, [mm]

Inaltime, [mm]

Greutatea strungului

Neta, [Kg]

Bruta, [Kg]

2.Stabilirea succesiunilor fazelor de prelucrare, alegerea sculelor si portsculelor

2.1. Avansul materialului, tamponarea si strangerea semifabricatului:

Elemente caracteristice bucsei de strangere a semifabricatului

LN-1682/1 L = 76mm; d = 8…25mm; c = 817mm; s = 821mm.

Elemente caracteristice bucsei de avans

LN 1681/2 D = 23mm; L = 85mm; d = 8 18mm; c = 812mm; s = 814mm.

Elemente caracteristice opritorului rotativ reglabil

LN 1632 a=42mm; d=19,05mm; K=24mm;

a=64mm; D=22mm; F=32mm.

2.2. Centruire si tesire:

Portscula: portburghiu combinat simplu LN 1481 fixat in capul revolver;

a=26mm; b=21mm; c(H7)=15mm; d(h6)=19,05mm; e = 15 mm; F=32mm.

Elemente constructive ale bucei de reducere

Simbol: LN 1677 - dmax. = 10 mm

2.3. Strunjire radiala, burghiere Ø10:

Portscule : - portcutit LN 1455 fixat in sania verticala S3 BC 1453;

a=10mm; b=10mm

- portburghiu combinat dublu LN 1481/2 fixat in capul revolver

a = 26mm; b = 21mm; c(H7) = 15mm; d(h6) = 19,5mm; F = 32mm.

2.4. Largire:

- portburghiu simplu LN 1480;

a = 26mm; b = 21mm; c(H7) = 15mm; d(h6) = 19,05mm; F = 32mm.

2.5. Filetare:

Se executa cu o filiera fixata in portcutitul LN – 1554 M1,5x7

a = 51-53mm; b = 5-7mm; d = 19,05mm; d1 = 45mm; c = 20mm; f = 40mm

2.6. Preretezare:

Portscula : portcutit fixat in sania verticala S5

Scula : - cutit profilat BC 1453;

a=10mm; b=10mm

2.7. Retezarea:

Scule: cutit pentru retezat b=3,5mm;

Portscula : portcutit fixat in sania verticala S4;

LN 1465 a=10mm; b=4mm.

3.Determinarea regimurilor de aschiere

3.1. Determinarea adancimii de aschiere

- pentru semifabricate cu D = 30 mm : t =3 mm.

3.2. Determinarea avansului

Avansuri admisibile pentru cutite din otel rapid tabel 2.12 pag.34:

- tesire: s = 0,20 mm/rot;

- strunjire profilata: s = 0,03 mm/rot;

- centruire/gaurire: s = 0,20 mm/rot;

- largire: s = 0,2 mm/rot;

- retezare: s = 0,08 mm/rot;

- filetare: s = 0,5 mm/rot;

Valori recomandate ale avansului in cazul strunjirii profilate tabel 2.23 pag.42:

- latimea cutitului profilat b = 10 mm

- diametrul semifabricatului D = 20 mm s = 0,07 mm/rot.

- fara rola de sprijin

Verificarea avansului

3.3. Determinarea vitezei de aschiere

Relatii de calcul pentru vitezele de aschiere tabelul 2.25 pag. 44:

- strunjire cu cutite profilate : v = = = 24,43 m/min

- gaurire/centruire : v = = = 24,84 m/min.

- largire:  v = = = 20,76 m/min.

- filetare: v = = = 22,86 m/min.

Viteze de aschiere recomandate la prelucrari pe strungurile automate tip SARO 25 tabel 2.26 pag. 45:

- strunjire profilata : v = 25 /35 m/min;

- gaurire/centruire : v = 15 / 25 m/min;

- retezare : v = 48 m/min.

- filetare : v = 5 / 9 m/min.

3.4. Determinarea turatiei

[rot/min];

D – diametrul suprafetei initiale de prelucrat;

v – viteza de aschiere.

centruire-gaurire: = 395,54 rot/min;

- strunjire profilata : = 778,02 rot/min;

- largire : = 440,76 rot/min;

- filetare : = 364,01 rot/min;

- retezare : = 1528,66 rot/min;

3.5. Calculul fortelor de aschiere (conform tabelului 2.34 pag. 49)

- strunjire profilata

- retezare

- gaurire si centruire

4.Proiectarea reglajului si a camelor de comanda pentru strungurile automate tip SARO

4.1.Calculul lungimilor curselor de lucru

Lungimea cursei de lucru pentru o faza oarecare :

[mm] ;

- tamponare : mm;

- centruire : mm;

- gaurire : mm;

- strunjire profilata cu avans radial : mm;

- filetare : mm.

- retezare : mm.

4.2. Calculul numarului de rotatii echivalente ale arborelui principal pentru fazele de lucru

rot/min;

- centruire : rot/min;

- strunjire profilata : rot/min;

- gaurire : rot/min;

- filetare : rot/min;

- retezare : rot/min.

Numarul total de rotatii echivalente ale arborelui principal :

rot/min.

4.3. Determinarea turatiei optime.

[rot/min];

- centruire : rot/min;

- strunjire profilata : rot/min;

- gaurire : rot/min;

- largire : rot/min;

- filetare : rot/min;

- retezare : rot/min.

Numarul de dinti pentru roata dintata:

A=39 ; B=101

nai = 395,54 rot/min

nado= 476 rot/min

Calcularea vitezelor de aschiere efectiva:

[m/min]

4.4. Calculul duratei ciclului de lucru



Durata totala a fazelor de lucru:

sec;

Durata aproximativa a miscarilor auxiliare :

sec;

Durata aproximativa a ciclului de lucru :

sec;

Alegerea duratei ciclului de lucru realizabil cu rotile de schimb existente in dotarea strungului automat SARO functie de durata aproximativa a ciclului de lucru tabel 3.5 pag. 64 :

sec;

AS=30; BS=75; CS=45; DS=90;

Numarul total de grade pentru miscarile auxiliare:

4.5. Determinarea distantelor de inchidere

4.6. Stabilirea pozitiilor centrului rolei pe cama la inceputul si sfarsitul curselor de lucru

CAPUL REVOLVER

mm

;

1. Tamponare

2. Centruire

3. Filetare

4. Burghiere

SANIA 3 – asigura avansul la strunjire

SANIA 4 pentru retezare

Caracteristicile constructive ale camelor disc

Dimensiuni

Cama capului revolver pentru SARO 16 si SARO 25

Camele saniilor pentru SARO 16 si SARO 25

S1

S2 S3 S4

S5

Pentru avans longitudinal

Pentru avans transversal

Dmax

Dmin

d

d1

f

a

56o18’

93o9’

164o48’

58o11’

164o48’

S

r0

rk

dr

4.7. Determinarea pozitiei de reglare a capului revolver in raport cu suprafata frontala a bucsei elastice

4.8. Determinarea unghiurilor pentru miscarile neproductive

4.9. Determinarea unghiurilor aferente miscarilor de lucru

CAPUL REVOLVER

tamponare

centruire

burghiere

filetare

strunjire

Verificare:

Nr. miscare sau comanda

Denumirea miscarii sau comenzii

Suportul

Felul miscarii

Lj

mm

lc

mm

Rc

mm

Raza camei

Regim de aschiere

Numar de rotatii echivalente

Nre

Diviziuni necesare

(grade)

Programare

V

m/min

nAP

rot/min

Avans

mm/rot

Pentru miscari principale

Pentru miscari suprapuse

Calculat

Real

Pentru miscari auxiliare

Pentru miscari de lucru

Ales

Real

De la

Pana la

De la

Pana la

Rin

Rsf



avans material, tamponare si strangere

Cap revolver CR

I

p

1a.

retragere si schimbare CR

p



centruire

II

p



2a.

retragere si schimbare CR

s



burghiere

III

s



4a.

retragere si schimbare CR

s




5a.

apropiere

IV

s

largire

p



5b.

retragere si schimbare CR

p



6a.

schimbare turatie si sens

V

s



filetare M

p

6b.

schimbare turatie si sens

p



6c.

revenirea filierei

s



6d.

retragere si schimbare CR

s

3a.

apropiere

vertical S3

s



strunjire profilata

p



3b.

retragere

s



7a.

apropiere

vertical S4

s



retezare

p



7b.

retragere

p



Total



Data

Proiectat

Iordache Mihaita

Turatia de calcul nAP = 476 rot/min

Timp de ciclu



Tc = 75 s

Nr. de piese prelucrate simultan 1

Semifabricat

OLC 45 -



Legenda

Verificat

Prof.Ciofu Ciprian

Turatia dispozitivului de burghiere rapida – nu se foloseste

Timp pe piesa  Tp = 75 s

Productivitate teoretica

120 buc/ora





PLANUL DE OPERATII

Universitatea Tehnica “Gh. Asachi” Iasi

Plan de operatii

Atelier

Sectia automate

Denumirea automatului

Strung automat cu cap revolver

Roti de schimb

Firma

Uzina de strunguri Targoviste

Arbore principal

Arbore de distributie

Model

SARO 25

C

A

D

B

Mediu

Ulei sub presiune

E

C

F

D

Sania

Pozitia

Denumirea miscarii sau a comenzii

Cursa de lucru

[mm]

Avans

[mm/rot]

Turatia AP

[rot/min]

programare

Raza camei

Cap revolver

Avans material si tamponare

Miscari auxiliare

Centruire

Miscari auxiliare

Burghiere

Miscari auxiliare

Miscari auxiliare

Largire

Miscari auxiliare

Filetare M7

Miscari auxiliare

Sania S3

Apropiere

Strunjire

Retragere

Sania S4

Apropiere

Retezare

Retragere

Total:

Rotatii calculate pentru o singura piesa:

Timp pe piesa:  11,8 s

Turatia de calcul a arborelui principal: 476 rot/min

Denumirea piesei – bucsa.

Produs

Reper

Simbol

Al

Operatia 1

Stare

HA

Pagina 1

Duritate

Pagini 1

Executie

Copia nr.

Dimensiuni

Proiectat: Sarbu Ciprian

Kg

Brut

Verificat: Conf.Dr.Ing.Ec. Nedelcu Dumitru

Net

SDV-uri

Poz.

Taietoare

Poz.

Ajutatoare

poz

De control

I

LN 1632

II

LN 1480

III

Burghiu

Cutite Rp3

LN 1481/1

BC 1453

LN 1465

Sablon

Subler

IV

Burghiu

LN 1480

Subler

V

Filiera

LN 1553

Calibru

VI

Cutit de retezat Rp3

LN 1465

Subler

Bucsa de prindere

Bucsa de avans

Bucsa de reducere

LN 1682/1

LN 1682/2







loading...




Politica de confidentialitate

.com Copyright © 2020 - Toate drepturile rezervate.
Toate documentele au caracter informativ cu scop educational.


Proiecte

vezi toate proiectele
 PROIECT DE LECTIE Clasa: I Matematica - Adunarea si scaderea numerelor naturale de la 0 la 30, fara trecere peste ordin
 Proiect didactic Grupa: mijlocie - Consolidarea mersului in echilibru pe o linie trasata pe sol (30 cm)
 Redresor electronic automat pentru incarcarea bateriilor auto - proiect atestat
 Proiectarea instalatiilor de alimentare ale motoarelor cu aprindere prin scanteie cu carburator

Lucrari de diploma

vezi toate lucrarile de diploma
 Lucrare de diploma - eritrodermia psoriazica
 ACTIUNEA DIPLOMATICA A ROMANIEI LA CONFERINTA DE PACE DE LA PARIS (1946-1947)
 Proiect diploma Finante Banci - REALIZAREA INSPECTIEI FISCALE LA O SOCIETATE COMERCIALA
 Lucrare de diploma managementul firmei “diagnosticul si evaluarea firmei”

Lucrari licenta

vezi toate lucrarile de licenta
 CONTABILITATEA FINANCIARA TESTE GRILA LICENTA
 LUCRARE DE LICENTA - FACULTATEA DE EDUCATIE FIZICA SI SPORT
 Lucrare de licenta stiintele naturii siecologie - 'surse de poluare a clisurii dunarii”
 LUCRARE DE LICENTA - Gestiunea stocurilor de materii prime si materiale

Lucrari doctorat

vezi toate lucrarile de doctorat
 Doctorat - Modele dinamice de simulare ale accidentelor rutiere produse intre autovehicul si pieton
 Diagnosticul ecografic in unele afectiuni gastroduodenale si hepatobiliare la animalele de companie - TEZA DE DOCTORAT
 LUCRARE DE DOCTORAT ZOOTEHNIE - AMELIORARE - Estimarea valorii economice a caracterelor din obiectivul ameliorarii intr-o linie materna de porcine

Proiecte de atestat

vezi toate proiectele de atestat
 Proiect atestat informatica- Tehnician operator tehnica de calcul - Unitati de Stocare
 LUCRARE DE ATESTAT ELECTRONIST - TEHNICA DE CALCUL - Placa de baza
 ATESTAT PROFESIONAL LA INFORMATICA - programare FoxPro for Windows
 Proiect atestat tehnician in turism - carnaval la venezia




Oxidarea aluminilui si a aliajelor lui
Masina de gaurit cu acumulator
Automatizare masini de injectie mase plastice
Fierastraul electric
Probleme de selectie in cadrul fabricatiei
Alegerea modelelor similare de autoturisme
Programarea geometriilor pe masini unelte CN
Constructia pistonului


loading...

Termeni si conditii
Contact
Creeaza si tu
