Grupa 1 - functii care definesc tipul de deplasare

Grupa 1 - functii care definesc tipul de deplasare

G0 - avans rapid (cu viteza caracteristica masinii deci independenta de valoarea existenta in functia F)

La masinile de frezat acesta se executa spatial;

G1 - interpolare liniara - se face o deplasare liniara la coordonatele precizate in fraza respectiva cu o viteza dependenta de continutul functei F si eventual in concordanta cu reducerea procentuala conform comutatorului de pe panoul echipamentului.

G2, G3 - interpolari circulare in sens orar si respectiv invers - se va executa un arc de cerc ( 360^o), selectarea planului in care se va executa interpolarea, fiind facuta de continutul fraze.

Ex.: N5 G2 X100 I100 Y50 J25

In aceasta situatie planul de interpolare este XY.

Observatii importante:

- este obligatorie concordanta intre axele utilizate: parametrul I defineste pozitia centrului cercului pe pe axele X sau U, parametrul J pentru axele Y sau V iar parametrul K pentru axele Z sau W.

- intre coordonatele inceputului interpolarii, sfarsitul acesteia si coordonatelor centrului cercului nu are vioe sa fie neconcordanta mai mare de 0,001 mm, in caz contrar echipamentul afisand un mesaj de eroare.

Interpretarea exemplului definit anterior este: se va efectua un arc de cerc in sens orar din punctul unde este pozitionatamomentan scula pana in punctul de coordonate 100 si 50 (X,Y), centrul cercului avand coordonatele 100 si 25 (I si J)

G33 - filetare pe strung - Exemplul 1: fig.1.2.

- filet cilindric cu adancime de 2 mm si pasul de 4 mm

N10 G27 G0 G90 Z82

N11 G33 Z28 K4

N12 G0 X82

N13 Z82

N14 X76

N15 G33 Z28 K4

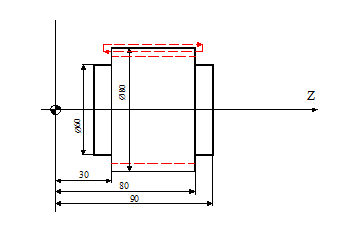

Figura 1.2 Filetarea cilindrica

Prelucrarea se face in mai multe treceri, in ansamblu avand loc un ciclu dreptunghiular. Prelucrarea propriu-zisa se face in frazele N11, N15 in care alaturi de functia caracteristica filetarii mai este prezenta cota pe axa Z corespunzatoare sfarsitului filetarii si pasul filetului cu ajutorul adresei K.

Exemplul 2: Fig.5.3.

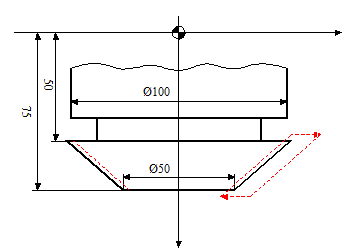

Figura 1.3 Filetarea conica

-filet conic cu adancimea pe ambele axe de 0 mm (pe catete) si pasul de 2mm.

N10 G27 G0 G90 X47 G90 Z77

N11 G33 X103 Z48 K2

N12 G0 X105

N14 X56.5

N15 G33 X102.5 Z48 K2
