UMBRIREA DESENELOR

UMBRIREA DESENELOR

Umbrirea reprezinta o randare simplificata. Umbrirea se bazeaza pe o sursa de lumina amplasata in spatele privitorului care lumineaza obiectele 3D. Umbrirea se observa mai bine la obiectele colorate. Umbrirea poate fi activata prin mai multe metode:

comanda Shademode

alegerea unui mod de umbrire din meniul View optiunea Shade; comanda Shade

1. Comanda SHADEMODE

Comanda Shademode are mai multe optiuni care permit stabilirea diferitelor moduri de umbrire si revenirea la obiectele initiale, neumbrite. Aceste optiuni sunt urmatoarele:

2D wireframe; - Gouraud;

3D wireframe;  - fLat+edges;

Hidden; - gOuraud+edges

Flat;

Optiunea 2D $i 3D wireframe - afiseaza obiectele 3D sub forma de retea de sarma, fara umbrire. Simbolul UCS-ului are forma pentru 2D sau pentru 3D.

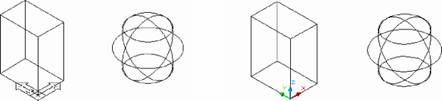

Fig.1. Obiecte 3D sub forma de retea de sarma, fara umbrire.

Optiunea Hidden - permite ascunderea liniilor care nu se vad. Efectul este similar cu cel obtinut cu comanda HIDE.

Fig.2. Obiecte 3D cu liniile ascunse.

Optiunea Flat Shaded - realizeazd umbrirea fetelor obiectelor 3D. Trecerea de la o fatd la alta este brused.

Optiunea Gouraud Shaded

-

creeaza o umbrire ling trecerea de la o fatd la alta nu se face brusc. Acest mod de umbrire genereazd un aspect mult mai realist.

Fig. 3. Obiecte 3D reprezentate cu
fatete.

Ito 0

Fig. 4. Obiecte 3D reprezentate cu
umbrire End.

Fig. 5. Obiecte 3D reprezentate cu fatete si cu reteaua de sarmd

Optiunea Gouraud Shaded, Edges On realizeazd aceeasi umbrire ca la optiunea Gouraud Shaded, dar peste suprafetele umbrite se suprapun retelele de sarmd ale obiectelor 3D.

Fig. 6. Obiecte 3D reprezentate cu
umbrire End si cu reteaua de sarmd
vizibila

2. Mirirea calititii suprafetelor umbrite

Calitatea umbririi, mai ales la suprafetele curbe si cilindrice, este determinald de valoarea variabilei sistem FACETRATIO. Valoarea variabilei sistem poate fi 0 sau 1

Command: Facetratio

Enter new value for FACETRATIO <0> : 1 - se specified calitatea umbririi 0 sau 1.
