Calculul piulitei presei

Calculul piulitei presei

Alegerea materialului

Aleg materialul : CuSn 12 care prezinta urmatoarele proprietati , ( prezentate in tabelul 22 al indrumarului de proiectare ) :

modul de turnare : turnat in forme obtinute din amestec de

turnare

rezistenta de rupere la tractiune R_m = 220 MPa

alungirea relativa la rupere A = 7 %

duritatea Brinell , HB = 80

Dimensionarea piulitei

Se calculeaza diametrul D_e al corpului piulitei la solicitarea compusa ( tractiune si torsiune ) :

D_e = = 66,41 mm

Se va respecta conditia : g_p = > 5 , mm

g_p = = 8,2 mm

Diametrul gulerului :

D_g = ( 1,3 1,5 ) D_e = 1,3 ^. 66,41 = 86,33 mm

Grosimea gulerului : h_g = ( 0,2 0,25 ) ^. m = 0,2 ^. 110 = 22 mm

Verificarea piulitei

Pentru sectiunile supuse la solicitari compuse , tensiunea echivalenta are expresia :

σ_ec = , MPa

unde : σ_t = tensiunea de tractiune

τ_t = tensiunea de torsiune

σ_t = = = 4,47 MPa

τ_t = = = 0,11 MPa

σ_ech = = 4,47 MPa

CAP 3 Calculul organelor auxiliare

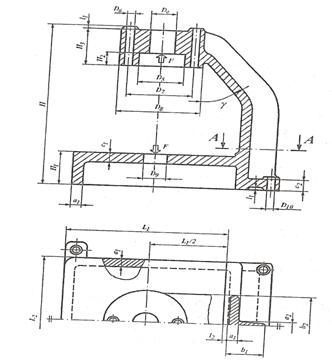

3.1 Calculul si proiectarea corpului presei

Recomandari constructive :

D_r = D_g = 86,33 mm - se alege solutia fara rulment

D₅ = D_r + (..5) mm = 86,33 + 2 = 88,33 mm

D₆ - se alege conform STAS 3336-81 corespunzator

diametrelor suruburilor (M8 sau M10) de fixare a

flansei ; aleg M10

D₇ = D₅+D₆+(1015) mm = 88,33+10+10 = 108,33 mm

D₈ = D₇+D₆+(1020) mm = 108,33+10+15 = 133,33 mm

D₁₀ - se alege conform STAS 3336-81 corespunzator

diametrelor suruburilor de fundatie (M10, M12 ,

M14 , M16 , M20 ) - aleg M12

Locasurile si suprafetelr de reazem pentru organele de asamblare filetate se vor alege conform STAS 11574-83

a₁ = (1..30 ) mm ; a₁ = 20 mm

a₂ = (0,30,8 ) a₁ = 0,5 ^. 20 = 10 mm ;

b₂ D₈ =165 mm ;

b₁ = (0,40,8 )b₂ = 0,4 ^. 165 = 66 mm ;

c₁ = (1,..2 )a₁ = 1,5 ^. 20 = 30 mm ;

c₂ c₁ 30 mm ;

l₁ = (..4 ) mm ; l₁ = 3 mm

l₂ = (310 ) mm ; l₂=5 mm

L₁ = (..3 ) ^. D₈ = 2 ^. 133,33 = 266,66 mm ;

L₂ L₁ = 331 mm ;

H₁ = c₁ + (4070 ) mm = 30 + 50 = 80 mm ;

H₂ = h_g + (712 ) mm = 22 + 8 = 30 mm ;

H₃ = H₂ + (0,71,0 ) ^. D_e = 30 + 1 ^. 66,41= 96,44 mm ;

D_e - diametrul de centrare a piulitei in corp

H - se determina in functie de H₁, H₃ , cursa maxima

γ = (2045 )^o - in loc de zona rectilinie inclinata poate fi

aleasa o zona curba .
