Creare sistemului de axe pe directia X si pe Y

Creare sistemului de axe pe directia X si pe Y



Creare sistemului de axe pe directia  X si pe Y

·         se creaza 7 axe pe directia X cu distante inegale intre axe

·         se creaza 6 axe pe directia Y cu distante inegale intre axe


  1. Amplasarea stalpilor la intersectiile axelor

·         se roteste sistemul de coordonate “UCS” astfel axa Y sa defineasca inaltimea stalpului


·         se creeaza stalpul la intersectia axelor 1C, se deschide o fereastra de dialog in care se seteaza sectiunea barei (IPE 240), pozitia, materialul, rolul in model

·         se copiaza stlapul la intersectia urmatoarelor axe: 1E, 2B, 2F, 3B, 3F, 3G, 4A, 4B, 4G, 5A, 5G

·         se creeaza stalpul cu sectiunea RHS 140x8 la intersectia axelor 6G, apoi se copiaza in axele 6D, 6C, 6A

·         se utilizeaza comanda “Free Orbit”

·         se schimba pozitia stalpilor 2B, 2F din fereastra de dialog


  1. Amplasarea grinzilor

·         se roteste sistemul de coordunatre “UCS” astfel planul XY sa fie orizontal

·         se utilizeaza ca reper punctele de la capatul axelor stalpilor pentru amplasarea grinzilor

·         sectiunea grinzilor este IPN 280

·         se selecteaza grinzile si se corecteaza pozitia lor din fereastra de dialog, deasemenea se stabileste si rolul in model


  1. Crearea panelor, grinzii curbe si a grinzii cu zabrele

·         se muta “UCS-ul” in planul in care se va amplase grinda curba

·         se roteste sistemul de coordunatre “UCS” astfel planul XY sa fie orizontal

·         se creaza grinda curba avand ca repere axele stalpilor

·         se ajusteaza raza grinzii din fereastra de dialog, deasemenea se seteaza pozitia si rolul in model

·         se pozitioneaza panele avand ca reper axul unui stalp

·         se amplaseaza o grinda cu zabrele apoi se muta si se sjusteaza pozitia grinzilor pe care sprijina din fereastra de dialog

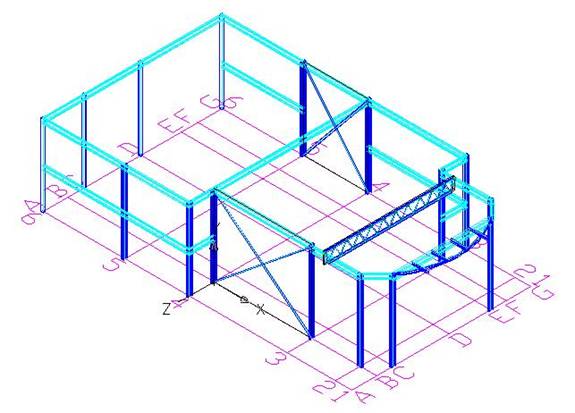

  1. Crearea contravantuirilor

·         se pozitioneaza “UCS-ul” astfel incat planul XY, sa defineasca planul in care se creaza contravantuirile

·         se amplaseaza contravantuirile folosind ca reper axa unui stalp la baza si punctul diagonal al celuilalt stalp la partea de sus

·         se creaza contravantuiri din plat banda pe o parte a structurii si din teava rectangulara in cealalta parte


  1. Definirea vederilor in model

·         Se pozitioneaza UCS astfel incat Z sa defineasca inaltime modelului

·         Se deschide ”Model View”­ si se creaza o vedere noua ”New”

·         Se alege optiunea prin 3 puncte

·         Se introduce punctul de plecare, acesta fiind originea UCS

·         Se alege valoare pe X si Y (de preferat ca aceasta valoare sa fie mai mare decat lungimea/latimea modelului)

·         Se introduc marginile suplimentare ”Extra Margin”



·         Se alege adancimea Z (de preferat ca aceasta valoare sa fie mai mare decat inaltimea modelului)

·         Se atribuie vederii un nume

·         Enter si OK in fereastra de „View”

7, 8, 9, 10. Crearea imbinarilor

·         In model s-au utilizat cateva conexiuni specifice :

-          Base Plate

-          Double Side End Plate

-          Clip Angle Skewed

-          Single Side End Plate

-          Notch, parametric – rule

-          Clip Angle

-          Purlin connection

-          HSS Bracin with sandwich plates

-          HSS Bracing Middle with sandwich plates

-          Flat Bracing Additional object

-          Front Plate Splice

-          Gable Column

·         Dupa realizarea unui tip de imbinare s-a utilizat comanda ”Create by template”. Aceasta comanda fiind utila in cazul in care acelasi tip de nod se poate realiza in mai multe situatii din model

  1. Verificarea coliziunilor

·         Se verifica coliziunile in model folosind comanda ”Clash Check”

·         In linia de comanda sunt afisate coliziunile intre elemente, fiecarei coliziuni atribuindu-se un numar specific (in cazul nostru sunt afisate 4 coliziuni)

·         Pentru identificarea coliziunii se utilizeaza comanda ”Display Checking results”, introducandu-se de la tastatura numarul corespunzator coliziunii ( ex. 1, 2, ). Coliziunea e marcata cu un contur de culoare rosie

·         Pentru o mai buna evidentiere a coliziunii in model se utilizeaza comanda ”Search Market Objects” care marcheaza coliziunea printr-o sageata

·         Se fac ajustarile necesare, in cazul nostru cornierul era in coliziune cu raza de curbura la talpa de sus si cea de jos a grinzii. Se modifica din dialogul de conexiune distantele intre elemente

·         Se utilizeaza comanda ”Transfer Properties” pentru a transfera proprietatile modificate in conexiune intr-o conexiune similara

  1. Verificarea subansamblurilor

·         Se verifica elementele conectate in atelier

·         Se verifica elementele conectate intre ele indiferent de locatie (atelier/santier)



·         Se verifica elementele (suduri/suruburi) care conecteaza obiectul selectat

  1. Amplasarea camerelor in model

·         Pentru elevatia din Ax-ul 6, se pozitioneaza UCS-ul la baza stalpului si se roteste astfel ca planul XY se defineasca planul elevatiei

·         Se amplaseaza camera in punctul de origine ales

·         Se alege optiunea ”Overview” si i se atribuie un nume specific

·         Se definesc dimensiunile camerei a.i. sectiunea sa cuprinda elevatia respectiva, ”front” si ”rear” reprezentand ceea ce vrea sa se vada in fata si in adancime

·         Se alege valoarea lui X  care reprezinta lungimea si valoarea lui Y care reprezinta inaltimea elevatiei

·         Pentru o buna pozitionare a camerei se utilizeaza comanda ”move”

  1. Numerotarea elementelor

·         Inainte de inceperea numerotarii se bifeaza de la ”Prefix Settings”, ”Use Prefix”

·         Se incepe numerotarea de ”Single Parts” si ”Assembly Parts”

  1. Obtinerea detaliilor de uzinare

·         Se alege din bara de meniu ”Numbering, Drawing” formatul paginii si tipul de proces (in cazul nostru : ”All Single Parts”)

·         Dupa detaliere se pot face ajustari manual, adaugand ”labels”, cote, liste de materiale

  1. Obtinerea detaliilor de subansambluri

·         Se alege din bara de meniu ”Numbering, Drawing” formatul paginii si tipul de proces (in cazul nostru : ”All Main Parts”)

·         Dupa detaliere se pot face ajustari manual, adaugand ”labels”, cote, liste de subansambluri

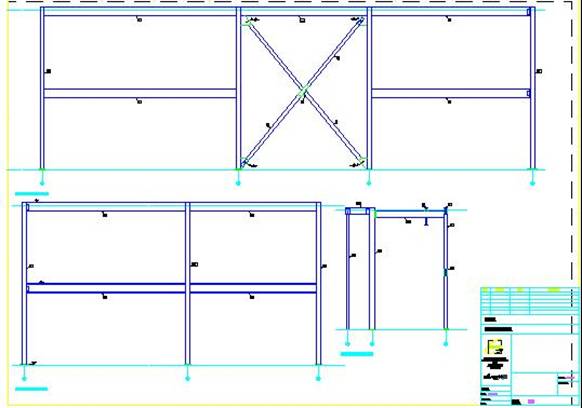

  1. Obtinerea elevatiilor si a vederilor in plan

·         Se adauga in model cote de nivel

·         Se alege din bara de meniu ”Numbering, Drawing” formatul paginii si tipul de proces (in cazul nostru : ”All Cameras”)

·         Dupa detaliere se pot face ajustari manual, adaugand ”labels”, cote, cote de nivel

  1. Obtinerea detaliilor in format AutoCAD

·         Se deschide ”Document Manager”

·         Se alege optiune ”Add to explode”

·         O noua linie de comanda este afisata, ”Batch to explode”, de unde se poate seta ca detaliile in format AutoCAD sa-si pastreze layer-ele de culoare cu care au fost create in model

  1. Obtinerea extraselor de materiale

·         Se creaza o lista de materiale

·         Se bifeaza ”Complet Model” si next

·         Se alege lista dorita (Material List)
