CARACTERISTICI AL TENSIUNILOR MEDII DE ALIMENTARE (6 35) kV

CARACTERISTICI AL TENSIUNILOR MEDII DE ALIMENTARE (6 35) kV

1. Frecventa tensiunii de alimentare

Frecventa nominal a tensiunii de alimentare trebuie sa fie 50Hz. In conditii normale de functionare, valoarea medie a frecventei componentei fundamentale, masurata pe 10s trebuie sa fie cuprinsa in domeniul:

pentru sistmele conectate sincron la un system interconectat

(adica, 49,5Hz ... 50,5Hz) pe durata a 99,5% din an;

(adica 47Hz .. 52 Hz) pe durata a 100% din timp;

pentru sistemele cu conectare asincrona la un system interconectat

(de exemplu, sistemele de alimentare in unele insule):

(adica, 49Hz ... 51Hz) pe durata a 95% din saptamana;

(adica 42,5 Hz ... 57,5Hz) pe durata a 100% din timp;

2. Amplitudinea tensiunii de alimentare

Amplitudinea este data de tensiunea declarata U_c.

3. Variatii ale tensiunii de alimentare

In conditii normale de functionare, excluzand intreruperile de tensiune, pe durata oricarui interval de timp intr-o saptamana, 95% din valorile effective mediate pe 10 minute ale tensiunii de alimentare trebuie sa fie in domeniul .

4. Variatii rapide ale tensiunii

Variatiile rapide de tensiune nu depasesc, in general, 4% U_c. Dar variatii pana la 6% U_c cu o durata redusa pot aparea de cateva ori pe zi.

5. Nivelul de flicker

In conditii normale de functionare, in ori ce interval de timp dintr-o saptamana, nivelul de flicker pe termen lung P_lt determinat de fluctuatiile de tensiune trebuie sa fie pentru 95% din timp.

6. Goluri ale tensiunii de alimentare

Sunt determinate de defecte in instalatiile utilizatorului sau in reteaua electric. Majoritatea golurilor de tensiune au o durata sub 1s si au amplitudinea golului mai mica de 60%. Pot aparea goluri de tensiune cu o amplitudine intre 10% si 15% din U_c.

7. Intreruperi de scurta durata ale tensiunii de alimentare

70% dintre intreruperile de scurta durata au o durata sub 1s. Durata maxima nu depaseste valoarea de 3 minute.

8.Intreruperi de lunga durata ale tensiunii de alimentare

In conditii normale de functionare, frecventa anuala a intreruperilor de tensiune, de lunga durata (peste 3 minute) poate fi mai mica de 10 sau pana la 50.

Supratensiuni temporare de frecventa industriala intre conductoarele active si pamant.

Valorile probabile ale supratensiunilor de frecventa industrial depend de timpul legarii la pamant a sistemului.

In sistemul de legare a neutrului la pamant prin impedanta, valoarea supratensiunii, nu depaseste 1 U_c.

In sistemul de legare a neutrului la pamant prin bobina, valoarea supratensiunii nu depaseste 2 U_c.

10. Supratensiuni tranzitorii intre conductoarele active si pamant.

Sunt determinate de catre trasnet, direct sau prin inductie si de comutatie.

11. Nesimetria tensiunii de alimentare.

In conditii normale de functionare, pe durata oricarui interval de timp dintr-o saptamana, 95% dintre valorile effective mediate pe 10 minute component inversa in domparatie cu component direct trebuie sa fie in limitele de . In unele zone nesimetria poate ajunge 3%.

12. Tensiuni armonice

In conditii normale de functionare, pe durata oricarui interval de timp dintr-o saptamana, 95% dintre valorile effective mediate pe 10 minute ale fiecarei armonice individuale de tensiune trebuie sa fie mai mici sau egale cu valorile indicate in tabelul urmator.

Valorile armonicelor individuale de tensiune la bornele de alimentare

Pentru ranguri pana la 25, in procente fata de tensiunea fundamentala U₁

13. Tensiuni interarmonice

Nivelul interarmonicilor este in crestere, determinat de dezvoltarea convertoarelor de frecventa si a echipamentelor similar de reglare.

14. Tensiuni de semnalizare pe tensiunea de alimentare

Peste 99% din zi, tensiunea de semnalizare, mediata pe 3s, trebuie sa fie mai mici sau egala cu valorile indicate in figura urmatoare. Pentru frecvetele de la 9 kHz la 95 kHz valorile sunt in studiu.

Nivelul de tensiune in procente

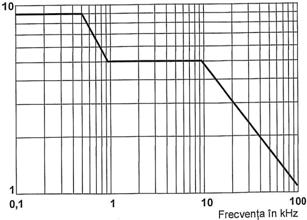

Nivelurile de tensiune in functie de frecventa, ale tensiunilor de semnalizare utilizate in retelele publice de distributie de MT
