Mireo Cardinale 2.1 - Manual de utilizare

Mireo Cardinale 2.1 - Manual de utilizare



Mireo Cardinale 2.1

Manual de utilizare


1.     Harta digitala

Primul ecran care va apare dupa pornirea aplicatiei este fereastra principala. Continutul ferestrei principale este reprezentat de afisarea hartii incarcata in memoria dispozitivului.  Apasarea usoara a ecranului cu degetul si miscarea  acestuia de-a lungul ecranului au drept rezultat miscarea corespunzatoare a hartii.


Iconite si functiilor acestora:







Indica/ascunde butonul de control a maririi/micsorarii imaginii

Buton meniu

Buton de control a maririi imaginii

Permite trecerea in fereastra de navigare

Buton de control a micsorarii imaginii

Dati click pe suprafata hartii – darea de click pe suprafata hartii se realizeaza prin actionarea pe suprafata selectata a hartii. Pe ecran va aparea o fereastra dreptunghiulara „asemenea unui nor” cu butoane de control. Portiunea aflata in partea superioara a ferestrei se va schima pentru a va indica numele strazii locatiei corespunzatoare selectate.

Go button stabileste destinatia, calculeaza ruta catre destinatie si porneste modul de ghidare

Favorite button permite adaugarea locatiei selectate in folder-ul personal de locatii favorite

Search button porneste procesul de cautare pentru a gasi puncte de interes in jurul locatiei selectate

Start button stabileste locatia selectata drept punct de plecare

Waypoint button stabileste locatia selectata drept punct de referinta pe ruta

Destination button stabileste locatia selectata drept destinatie.


2.     Ghidare

Cea mai obisnuita sarcina a sistemului de navigare consta in ghidarea spre locatia cunoscuta. In cadrul programului software Cardinale 2.1 software, aceasta sarcina este executata in urmatorul mod:

1.






Butonul de meniu conduce la aparitia ferestrei meniu

2.

Butonul de cautare conduce la aparitia ferestrei de cautare

3.

Address menu item afiseaza campurile in vederea introducerii adresei precum si tastatura actionata pe baza atingerii ecranului. Motorul de cautare nu necesita scrierea exacta a adresei. Sunt permise adresele partiale sau scrise gresit.

4.






Porneste cautarea adresei.

Lista locatiilor corespunzatoare este prezentata odata cu lista adreselor. Adresa selectata este indicata ca fiind elementul luminat din lista. Utilizatorul poate selecta elementul dand scroll la lista respectiva si apasarea adresei alese.

5.






Go button stabileste destinatia, calculeaza ruta catre destinatie si porneste modul de ghidare

Important!

Odata selectata destinatia, se calculeaza ruta. Ghidarea va porni din pozitia actuala si se va incheia la destinatie. Pozitia actuala este stabilita prin intermediul semnalului GPS. Calitatea semnalului GPS este indicata de culoarea butonului ce reprezinta semnalul GPS amplasat in coltul din dreapta jos al ferestrei de navigare.  Culoarea galbena a triunghiului si liniutele semnifica intensitatea semnalului. Numarul liniutelor galbene semnifica diverse intensitati ale semnalului. Fereastra de navigare este accesata prin darea unui click pe butonul :


3.     Fereastra de navigare

Fereastra de navigare dispune de elemente de control a ghidarii si informatii legate de navigare. In partea superioara a respectivei ferestre se indica numele strazii pe care conduceti in momentul respectiv (pe partea stanga) si numele strazii pe care veti merge. De asemenea, fereastra de navigare contine si alte informatii de navigare.







Butonul de extindere a hartii indica urmatoarea manevra utilizand portiunea hartii ce reprezinta geometria reala a intersectiei. Indicarea caii recomandate se face cu ajutorul sagetii rosii. Atingerea acestui buton are drept rezultat repetarea ultimei ghidari verbale.

Distanta pana la urmatoarea manevra.

Distanta pana la destinatie si durata aproximativa a calatoriei.

Viteza actuala

Butonul GPS signal indica intensitatea semnalului GPS pe baza numarului de liniute orizontale galbene. Litera „m“ de pe buton indica faptul ca acesta poate fi utilizat ca butonului pentru meniu.

Inapoi la fereastra principala.

Important!

In cazul efectuarii unei manevre gresite, algoritmul va incerca sa va stabileasca automat o noua ruta.

3.1. Schimbarea setarilor software din fereastra de navigare

1.






 Butonul aferent semnalului GPS ce prezinta litera  „m“ deschide meniul ce va va permite efectuarea de modificari ale setarilor de sistem


Permite „sarirea” urmatorului punct de referinta.

Vedere 2D sau in perspectiva (3D) a hartii digitale.

Afiseaza diverse proprietati

Permite alegerea vocii

Audio volume control

Deschide meniul pentru verificarea si schimbarea caracteristicilor programului:

Reglarea pentru noapte si alegerea tipului de tastatura (ABCD sau QWERTY)



 permite „sarirea” urmatorului punct de referinta. Aceasta comanda trebuie utilizata in cazul in care punctul de referinta nu mai prezinta interes pentru sofer. Programul software va recalcula in mod automat ruta in cazul in care punctul de referinta este eliminat.

Exemplu:

Urmatorul punct de referinta era o sala de concert. In cazul in care strada pe care se circula era prea departe de sala de concert, sistemul nu poate trage concluzia ca punctul de referinta a fost atins. Intr-un astfel de caz, „sarirea peste” punctul de referinta va preveni stabilirea unei noi rute catre punctul de referinta „nedetectat'.

3.2. Schimbarea destinatiei din fereastra de navigare

1.






Conduce la fereastra principala. Noua destinatie se alege cu ajutorul uneia dintre metodele disponibile (direct pe harta, alegerea din lista de POI favorite sau inceperea unei cautari complet noi)

2.

Stabileste destinatia, calculeaza ruta si conduce la fereastra de navigare

ATENTIE!

Schimbarea destinatiei va avea drept rezultat o noua ruta.

3.3. Cum sa schimbati modul de zi/noapte din fereastra de navigare


1.






Deschide meniul

2.






Dand click pe iconita, se va ajunge la meniul de proprietati

Trecerea automata in modul de noapte ia in considerare ora si data reala precum si durata zilei pentru o anumita data si latitudine


4.     Caracteristici generale ale produsului Cardinale 2.1

Baza programului software GUI consta in utilizarea butoanelor de control ce conduc la meniuri cu continut adecvat.

Trebuie sa va ganditi la aplicatie ca la o harta digitala puternica. Navigarea este functia ce tine cont de obiectele de pe harta. In principiu, utilizarea produsului Cardinale 2.1 este foarte asemanatoare cu utilizarea telefonului mobil: primul pas consta in alegerea obiectului de ctelefon), urmata de actiunea dorita efectuata asupra obiectului: stabilirea sa drept destinatie, memorarea drept element favorit (in cazul telefonului mobil: formare numarului, memorarea contactelor.).

In cazul in care aveti dubii cu privire la functia unui buton, apasati usor butonul timp de mai mult de 1,5 secunde pentru a va aparea pe ecran functia butonului respectiv.

NU ESTE NECESARA introducerea denumirii tarii indiferent de acoperirea hartii, atunci cand alegeti un oras sau o adresa.  Optiunea Center of the city atribuie automat centrul orasului sau satului drept locatie aleasa. Alegerea adresei necesita introducerea denumirii orasului, denumirii strazii si optional a numarului casei.



Vecinatate POI – realizeaza cautarea elementelor POI din jurul locatiei selectata pe harta digitala.

POI pe ruta – realizeaza cautarea elementelor POI de-a lungul rutei curente. Mai exact, POI va fi gasit ca fiind “pe ruta” in cazul in care ocolul de la ruta principala dureaza mai putin decat 90 secunde.

POI pe harta –realizeaza cautarea elementelor POI pe portiunea hartii vizibila pe ecran.

Long/Lat – semnifica cautarea pe baza de longitudine si latitudine. Valorile pot fi introduse in doua moduri:

Valoare zecimala

Grade, minute, secunde


5.     Schimbarea setarilor







Conduce la meniul principal

Conduce la meniul de setari

Ascunde/prezinta un rand suplimentar de iconite

Conduce la meniul pentru alegerea fisierului voce utilizat in cadrul modului de ghidare






Conduce la meniul pentru modul pentru noapte si pentru alegerea tastaturii

Conduce la meniul pentru alegerea hartilor disponibile

Prezinta randul suplimentar de iconite

Conduce la cutia de informatii

Iesire din aplicatie





6.     Motor de cautare






Conduce la meniul principal

Conduce la meniul de cautare

City centre conduce la lista de adrese fara introducerea strazii sau numarului. Utilizare tipica – cautarea orasului in care adresa nu este importanta.



Iconita cu denumirea Address trebuie utilizata atunci cand se solicita locatia exacta a casei sau strazii.

Atentie!

Nu trebuie sa introduceti centrul orasului urmat de adresa, daca este necesara adresa completa.

Iconita POI on the map trebuie utilizata pentru cautarea elementelor POI continute in suprafata hartii vizibile pe ecran.

Iconita POI on the route trebuie utilizata pentru cautarea elementelor POI in suprafata adiacenta rutei (distanta maxima fata de ruta - 1,5 minute de iesire de pe ruta).

Iconita Lon/Lat trebuie utilizata pentru locatiile date prin latitudine si longitudine

Iconita Postal Code poate fi utilizata in cazurile cautarii codului postal al locatiei. Alegerea codului postal drept criteriu de cautare va pozitiona locatia in centrul orasului descris de codul postal dat.


7.     Alegere fereastra

Interfata grafica a aplicatiei (GUI) este optimizata pentru lucrul rapid si eficient cu harta. Suporta introducerea informatiilor simple referitoare la locatii si elemente favorite. Functiile caracteristice sunt asamblate in ferestre particulare.

Conduce la meniul principal


Conduce la meniul de cautare


Fereastra de previzionare permite previzionarea si selectarea articolului din lista. Acesta apare ca urmare a cautarii geografice.


Fereastra de calculare  si modificare a rutei este creata ca rezultat al punctului de pornire si incheiere a rutei.


Fereastra utilizata pentru verificare, alegere si sortarea elementelor favorite.


Fereastra pentru previzionarea destinatiilor recente.





Fereastra pentru verificarea rezultatelor ultimei cautari.


8.     Cautare fereastra de previzualizare

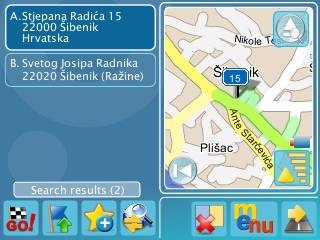

Aceasta fereastra apare imediat ce cautarea este finalizata. Permite alegerea articolului (adresa sau POI) din lista generata de functia de cautare incheiata.

Utilizatorul poate alege articolul din lista prin darea de click pe ea. Fundalul articolului selectat este luminat si harta corespunzatoare este desenata in partea dreapta a ecranului.

Actiunile realizate cu articolul selectat sunt reprezentate cu iconitele aflate in coltul din partea de jos stanga a ferestrei:

Stabileste locatia drept destinatie, calculeaza ruta, porneste modul de ghidare si deschide fereastra de navigare.

Conduce la meniul ce permite setarea locatiei selectate drept:

pornire (pornire ruta)

Punct de referinta (locatia ce trebuie intalnita de-a lungul calatoriei)

destinatie

Permite copierea articolului ales in folderul personal. Locatia descrisa de articolul din lista este scris drept locatie favorita in cadrul folderului pentru elemente favorite. Locatia poate in memorata sub un nume arbitrar sau sub nici o denumire. De exemplu, adresa poate fi memorata sub denumirea unui hotel ce a fost selectat din lista.

Repeta ultima cautare.


Exemplu:


Adresa cautata este Veslacka ulica , nr. 6 din Zagreb:



Asa dupa cum s-a explicat anterior, dand click pe articolul din lista se ajunge la desenarea automata a articolul ale pe harta.

Mareste si micsoreaza dimensiunea hartii in aceasta fereastra

8. 1. Ghidare spre destinatia aleasa

Seteaza locatia drept destinatie, calculeaza ruta, porneste modul de ghidare si conduce la fereastra de ghidare.


8. 2. Calcularea rutei pe baza punctului de pornire si incheiere a calatoriei

(„Care este distanta dintre Veslačka 6, Zagreb si Trg Forum, Pula?“)

Conduce la meniul cu actiuni posibile pentru locatia aleasa

Stabileste Veslačka 6, Zagreb drept punct de plecare

Conduce la meniul de cautare

Conduce la meniul cu actiuni posibile pentru locatia aleasa

Stabileste locatia selectata drept destinatie

Calculeaza ruta dintre punctul de pornire si destinatie

8. 3. Memorarea locatiei selectate drept locatie favorita


Permite memorarea locatiei selectate drept favorita. Dand click pe iconita, se intra in fereastra pentru introducerea denumirii ce trebuie memorata drept denumire a locatiei selectate in cadrul elementelor favorite:

Scrie numele locatiei, cum ar fi  „Dubravka“








Conduce la meniul categoriei favorite

Dand click pe o iconita de selectare (de exemplu „persona“), se va memora elementul favorit denumit  „Dubravka“ (adresa Veslačka 6, Zagreb) in fisierul elementelor favorite personale.

Fisierele diverse permit memorarea elementului favorit conform categoriilor date in vederea gasirii ulterioare mai usoare.


9.     Calcularea rutei, editarea rutei si fereastra de prezentare rezumata a rutei

Operatiile cu ruta sunt descrise cu iconitele de mai jos:



Calculeaza ruta pe baza punctelor de pornire si destinatiei indicate



Conduce la meniul ce permite urmatoarele actiuni

Stergere ruta

Selecteaza modul de simulare a unei rute date

Seteaza ruta calculata drept ruta ce va fi utilizata pentru navigare. Porneste calcularea rutei iar in cazul in care semnalul GPS este disponibil, ia pozitia instantanee de punct de pornire al rutei.

Verificare parametrii ruta

Verificare caracteristica ruta

Informatii legate de ruta

Lista puncte de referinta

Lista manevre


9. 1. Calcularea rutei intre doua locatii

Locatii:

Veslačka 6, Zagreb

Forum 6, Pula

Conduce la meniul principal






Conduce la meniul de cautare

Conduce la campurile de introducere si tastatura. Observati faptul ca nu este obligatorie scrierea corecta si completa.


Conduce la meniul cu actiuni posibile pentru locatia aleasa

Seteaza Veslačka 6, Zagreb drept pozitie de pornire

Repeta pasii de mai sus pentru adresa de destinatie Forum 6, Pula

Conduce la meniul cu actiuni posibile pentru locatia aleasa

Seteaza Forum 6, Pula drept destinatie

izračunava rutu prema zadanim točkama

Calculeaza ruta




Ruta calculata este prezentata pe harta.

Mareste fereastra hartii pe tot ecranul

Reduce fereastra hartii la jumatate de ecran


9. 2. Actiuni de-a lungul rutei

Stergere ruta

Conduce la meniul pentru actiunile de-a lungul rutei

Sterge iconita pentru ruta

Ruta cu elemente de simulare

Porneste ruta cu elemente de simulare

Revenire la fereastra principala

Seteaza ruta drept ruta standard pentru ghidare (practica pentru calcularea rutei in lipsa semnalului GPS)- in modul de navigare va lua pozitie in mod instantaneu, stabilita de semnalul GPS drept pozitie de pornire

Conduce inapoi la meniul principal


10.  3. caracteristici ale rutei si fereastra de setari

Conduce la fereastra pentru setarile si calcularea rutei

Arhiveaza setarile si revine la fereastra anterioara

Revenire la meniul principal. Setarile nu sunt arhivate

Setarile sunt active pentru toate calcularile viitoare de ruta. Modificarea setarilor nu va schimba in mod automat ruta actuala – este necesara calculare noua cu setari noi.

Exemplu:

Ruta de la exemplul anterior trebuie modificat in ceea ce priveste durata cea mai scurta cu distanta cea mai scurta.

Calculeaza ruta cu noile setari


9. 4. Adaugarea punctelor de referinta

Conduce la meniul principal






Conduce la meniul de cautare

In fereastra de cautare, selectati „City center“ si introduceti „SKRAD“

Conduce la meniul cu actiuni posibile pentru locatia aleasa

Seteaza Skrad drept punct de referinta

Adauga puncte de referinta rutei existente

Sunt permise mai multe puncte de referinta

Calculeaza ruta cu punctele de referinta date

9. 5. Schimbarea ordinii punctelor de referinta



Conduce la meniul pentru editari puncte de referinte

Dand click pe articolul din lista, selectati punctul de referinta (in acest caz Skrad)

Sterge Skrad drept punct de referinta

Cauta punctul de referinta selectat inspre punctul de pornire

Cauta punctul de referinta selectat inspre destinatie

Conduce la meniul pentru adaugare posibila a punctului de referinta in elementele favorite personale

9. 6. Verificarea rutei

Verificarea unei caracteristici a rutei

Verificarea unei caracteristici a rutei

Informatii legate de ruta

Lista puncte de referinta

Manevre rute

9. 7. Setarea POI drept punct de referinta

De-a lungul rutei selectate de la   Veslačka 6 in Zagreb la Forum in Pula cauta o statie de alimentare cu combustibil si daca gaseste vreuna o adauga drept punct de referinta

Conduce la meniul principal






Conduce la meniul de cautare

Conduce la meniul de cautare pentru elementele POI de-a lungul rutei

Cauta statiile de alimentare cu combustibil


Selectarea elementelor POI de-a lungul rutei

Conduce la meniul cu actiuni posibile pentru locatia aleasa

Seteaza Skrad drept punct de referinta

Adauga puncte de referinta pe ruta

Calculeaza ruta cu puncte de referinte adaugate

9. 8. Verificarea in amanuntime a rutei

Conduce la meniul pentru actiunile de-a lungul rutei

Afiseaza informatii legate de ruta (pornire, destinatie, lungime si durata aproximativa a calatoriei)

Afiseaza punctele de referinta


Afiseaza manevrele

In cazul in care exista mai mult de sase articole pe lista, restul listei poate fi vazuta prin atingerea listei si dragarea listei cu degetul in directia dorita.


11.   Fereastra pentru verificarea si sortarea rutelor favorite



Seteaza locatia drept punct de pornire, calculeaza ruta si porneste ghidarea

Conduce la meniul pentru operatiile asupra locatiei selectate drept:

Punct de pornire

punct de referinta

destinatie

Adauga locatia selectata drept favorita. Locatia poate fi arhivata sub un nume sau nu

Locatia este stearsa din elementele favorite

Schimba continutul fisierelor favorite (exemplu: personal - business)

Permite editarea denumirii elementului favorit

Conduce la meniul cu elemente favorite


10. 1. Stabilirea unei locatii ca fiind favorita

Conduce la meniul principal






Conduce la cautarea ferestrei

La finalizarea cautarii se intra in fereastra cu rezultatele aferente cautarii. Orice articol de pe lista se poate adauga la elementele favorite:

Adauga locatia selectata la elemente favorite. Dand click pe iconita, se va ajunge la fereastra pentru denumirea locatiei favorite.

Introduceti denumirea elementului favorit cum ar fi: „Dubravka“







Conduce la meniul cu fisiere favorite

Dand click pe orice iconita (de exemplu Personal), elementul favorit „Dubravka“ se va memora in fisierul elementelor favorite personale.

Diverse fisiere permit memorarea elementului favorit conforma categoriei date in vederea gasirii ulterioare mai usoare.


10. 2. Calcularea rutei intre doua locatii favorite






Bring up the favorite window from the main window and select one of the categories ( files) such as personal. The favorite that was last opened will appear on the screen

Conduce la fereastra cu categorii de elemente favorite

Deschide categoria  „Dubravka„ din lista.

Conduce la meniul pentru setarea locatiei pe ruta

Seteaza „Dubravka“ drept pozitie de pornire

Selectarea unui punct de pornire (sau unei destinatii) va conduce automat la fereastra pentru definirea, calcularea si editarea rutei.

Conduce la meniul principal

Conduce la aparitia ferestrei favorite

Conduce la aparitia ferestrei favorite

Conduce la meniul pentru setarea locatiei pe ruta

Seteaza elementul favorit selectat drept destinatie

Calculeaza ruta









Politica de confidentialitate

.com Copyright © 2019 - Toate drepturile rezervate.
Toate documentele au caracter informativ cu scop educational.


Proiecte

vezi toate proiectele
 PROIECT DE LECTIE Clasa: I Matematica - Adunarea si scaderea numerelor naturale de la 0 la 30, fara trecere peste ordin
 Proiect didactic Grupa: mijlocie - Consolidarea mersului in echilibru pe o linie trasata pe sol (30 cm)
 Redresor electronic automat pentru incarcarea bateriilor auto - proiect atestat
 Proiectarea instalatiilor de alimentare ale motoarelor cu aprindere prin scanteie cu carburator

Lucrari de diploma

vezi toate lucrarile de diploma
 Lucrare de diploma - eritrodermia psoriazica
 ACTIUNEA DIPLOMATICA A ROMANIEI LA CONFERINTA DE PACE DE LA PARIS (1946-1947)
 Proiect diploma Finante Banci - REALIZAREA INSPECTIEI FISCALE LA O SOCIETATE COMERCIALA
 Lucrare de diploma managementul firmei “diagnosticul si evaluarea firmei”

Lucrari licenta

vezi toate lucrarile de licenta
 CONTABILITATEA FINANCIARA TESTE GRILA LICENTA
 LUCRARE DE LICENTA - FACULTATEA DE EDUCATIE FIZICA SI SPORT
 Lucrare de licenta stiintele naturii siecologie - 'surse de poluare a clisurii dunarii”
 LUCRARE DE LICENTA - Gestiunea stocurilor de materii prime si materiale

Lucrari doctorat

vezi toate lucrarile de doctorat
 Doctorat - Modele dinamice de simulare ale accidentelor rutiere produse intre autovehicul si pieton
 Diagnosticul ecografic in unele afectiuni gastroduodenale si hepatobiliare la animalele de companie - TEZA DE DOCTORAT
 LUCRARE DE DOCTORAT ZOOTEHNIE - AMELIORARE - Estimarea valorii economice a caracterelor din obiectivul ameliorarii intr-o linie materna de porcine

Proiecte de atestat

vezi toate proiectele de atestat
 Proiect atestat informatica- Tehnician operator tehnica de calcul - Unitati de Stocare
 LUCRARE DE ATESTAT ELECTRONIST - TEHNICA DE CALCUL - Placa de baza
 ATESTAT PROFESIONAL LA INFORMATICA - programare FoxPro for Windows
 Proiect atestat tehnician in turism - carnaval la venezia




PRINCIPIILE TRANSMITERII PROGRAMELOR TV PRIN SATELIT: UNDE SI PROPAGARE
Cablul torsadat
Cablurile din fibra de sticla
GESTIONAREA RESURSELOR DE COMUNICATII
RECEPTIA DISCONTINUA
Istoric privind telecomunicatiile din Romania
PUTEREA DE EMISIE
Arhitectura retelelor celulare


Termeni si conditii
Contact
Creeaza si tu
