Statii de epurare aco aeropur plus st 3, 5, 12, 22

Statii de epurare aco aeropur plus st 3, 5, 12, 22




Statii de epurare

ACO AEROPUR PLUS ST



Instructiuni de utilizare

Specificatii tehnice

Informatii generale

Domeniul de utilizare

Statiile de epurare ACO Aeropur Plus SB sunt proiectate pentru purificarea biologica completa a apelor reziduale menajere ce provin de la case individuale, zone rezidentiale, hoteluri, pensiuni, companii, etc.

Statiile de epurare ACO Aeropur Plus SB marimile 3 - 22 sunt proiectate pentru o capacitate hidraulica de 0,3 pana la 4,2 m3/zi de apa epurata.

Statia de epurare ACO Aeropur Plus SB corespunde cerintelor EN 12566-3.

Descrierea functionarii

Statia de epurare ACO Aeropur Plus SB se compune dintr-un rezervor cu pereti din polipropilena inchis cu un capac mobil. Lateralele rezervorului principal includ o conducta de intrare, una de iesire, intrare si iesire de aer pentru compresor si iesire pentru sistemul de ventilatie.

Schema tehnologica:

Legenda:

1. Tratament primar-zona tampon 3. Rezervorul de activare

2. Zona de depozitare 4. Rezervorul de sedimentare finala

Statia de epurare ACO Aeropur Plus ST consta din parti mecanice si biologice.

Partea mecanica a statiei ACO Aeropur ST este format dintr-un rezervor tampon comun si un rezervor de depozitare. Rezervorul se compune din zona tampon (1) si zona de depozitare (2).

Apa reziduala intra in statia Aeropur Plus ST prin conducta de intrare si curge in zona tampon a rezervorului comun tampon si de depozitare. Materialele solide neflotabile cad la fundul rezervorului iar matrerialele flotabile sunt captate de un ecran care protejeaza pompa de aer pentru epurare bruta de blocare.

Varfurile hidraulice la intrarea statiei de epurare ACO Aeropur Plus ST sunt preluate in zona tampon. Apa pretratata este apoi pompata uniform din zona tampon in partea biologic a statiei. Egalizarea varfurilor hidraulice creste considerabil eficienta purificarii.

Partea biologic a statiei ACO Aeropur Plus ST consta din rezervor de activare (3) si rezervorul inglobat de sedimentare finala (4).

Rezervorul de activare este aerat intermitent de microbule de aer. Functionarea intermitenta asigura economii electrice de pana la 50%, imbunatatind in acelasi timp eficienta purificarii. Degradarea materiei organice si a amoniacului are loc in timpul aeratiei (nitrificare). Reducerea volumului total de nitrogen are loc pe perioada intre aeratii (denitrificare).

Apa curge din rezervorul de activare in rezervorul de sedimentare finala care permite separarea gravitationala a apei tratate de namolul activ. Apa tratata curge din statia de epurare prin conducta de evacuare. Namolul activ se depune la fundul rezervorului de sedimentare finala de unde este pompat inapoi ca namol de retur si partial in zona de depozitare (2) ca namol in surplus.

Rezervorul de sedimentare finala este echipat cu un greder pentru colectarea si indepartarea automata a namolului plutitor de la suprafata apei. Acest dispozitiv reduce semificativ timpul de intretinere.

Surpusul de namol este depozitat in zona de depozitare (2) care are o capacitate de stocare de circa 100 - 150 de zile.

Pomparea apei epurate, a namolului de retur si in surplus se face cu ajutorul conductelor de aer din statia ACO Aeropur Plus ST. Aceste conducte de aer nu au nevoie de intretinere si sunt rezistente la infundare. Incarcarea hidraulica a conductelor este reglata continuu chiar si la debite foarte mici. Acest lucru asigura uniformizarea procesului de purificare si astfel se ajunge la eficienta a purificarii constant.

Singurul dispozitiv electric al statiei ACO Aeropur Plus ST este compresorul ce asigura aer la elementele de aerare din rezervorul de activare si in conductele de aer. Functionarea compresorului este controlata de timer.

Sistemul de control

Sistemul de control asigura functionarea dispozitivelor electrice. Sistemul de control consta din 2 timere. Primul timer KT1 comanda functionarea compresorului. Al doilea timer KT2 comanda functionarea turbinei.

Presetarea timpului la timerul KT1 pentru comanda compresorului:

ACO Aeropur Plus SB

Functioneaza compresor [min]

Pauza compresor [min]

Este posibila schimbarea ambelor intervale functie de conditiile de functionare. Schimbarile vor fi facute numai de catre personal calificat.

Daca compresorul este in functiune, in acelasi timp functioneaza si pompele de aer pentru apa reziduala, namolul de retur, si aerarea rezervorului de activare.

Presetarea timpului la timerul KT2 pentru comanda supapei:

ACO Aeropur Plus SB

Supapa deschisa [min]

Supapa inchisa [ore]

Supapa functioneaza dupa pornirea intrerupatorului principal timp de 1 - 3 minute si in continuare ciclic de cateva ori pe zi.

Supapa solenoid asigura alimentarea cu aer a pompei de namol in exces si dispozitivului de descarcare a namolului de la nivelul apei in rezervorul de sedimentare finala.

Dimensiuni si capacitate hidraulica si biologica

ACO Aeropur Plus SB

Valori calculate ale incarcarii hidraulice si biologice

Incarcare hidraulica [m3/zi]

Incarcare biologica BSK5 [kg/zi]

Utilizare

Numarul PE (persoane echivalente)

Incarcarea hidraulica [m3/zi]

Incarcarea biologica BOD5 [kg/zi]

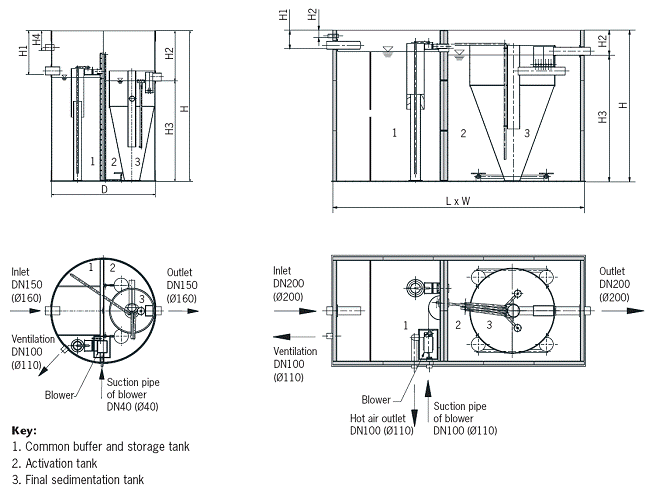

Date tehnice

ACO Aeropur Plus ST

Diametru D [m]

Lungime L [m]

Latime W [m]

Inaltime H [m]

Cota conductei de intrare H1 [m]

Cota conductei de iesire H 2 [m]

Adancimea apei H 3 [m]



Cota conductei de ventilatie H 4 [m]

Greutate [kg]

Alimentare [V/Hz]

Putere maxima [W]

Cod

ACO Aeropur Plus ST 3 - 12 ACO Aeropur Plus ST 22

Eficienta purificarii

Urmatoarele valori medii ale eficientei au fost obtinute in teste in laboratoare acreditate conform EN 12566-3:

BOD5 9.5 mg/l Consum biologic de oxigen la 5 zile

COD 59.0 mg/l Consum chimic de oxigen

TSS 16.4 mg/l Materii totale in suspensie

N-NH4 2.1 mg/l Azot amoniacal

Instructiuni generale de functionare

Echipamentul se va manevra numai de catre personal competent si calificat.

Operatorul va avea cunostinte despre statie cat si despre intregul echipament.

Pentru fiecare statie de epurare se va pastra un jurnal de operatiuni. In acesta se vor inregistra defectele - data la care s-a intamplat, evenimentul, inlocuirea cu piese de schimb. In plus, se vor inregistra operatiile facute, ca de exemplu data suflarii in jos si cantitatea de namol dislocate, data si locul din care s-au luat mostre de apa, s.a.m.d.

Curatirea rezervorului se va face numai in prezenta a minim doua persoane. Persoana din rezervor va fi asigurata de catre cealalta persoana. Interventiie din rezervor (de ex. curatirea) se vor face de catre doua persoane: una lucreaza in interior asigurata de a doua persoana in exterior ce mentine continuu contact vizual cu prima.

Pe timpul lucrului, atunci cand personalul de functionare poate sa ajunga in contact cu apa reziduala, el va trebui sa poarte echipament de protectie (manusi si cizme de cauciuc, masca, s.a.m.d.)

La lucrul in interiorul rezervorului sau in alte cazuri cand nu se poate preveni contactul direct cu apa reziduala sau alte reziduuri este necesar a se face dezinfectia spatiului de lucru sau macar se va spala echipamentul cu apa sub presiune.

Apa reziduala poate fi sursa a diferitelor boli infectioase. La terminarea anumitor lucrari sau inainte de consumul de alimente este necesara spalarea pe maini cu apa calda si sapun.

Daca inaltimea zapezii pe capacul statiei de epurare ACO Aeropur Plus ST depaseste 20 cm pe timpul lunilor de iarna (daca statia nu este amplasata sub un acoperis), este necesar a se indeparta zapada de pe capac. Exista pericolul infundarii gaurilor de ventilare care asigura aerul in ACO Aeropur Plus ST.

In astfel de cazuri cand statia de epurare nu este in functiune, este necesar a se reverifica starea intrerupatorului de circuit in instalatia de intrerupere. Inainte de a se scoate capacul intrerupatorului se va deconecta intrerupatorul principal (sa nu apara curent rezidual) al cablului principal de alimentare al statiei de epurare. Este necesara prevenirea intrarii de apa la intrerupator sau in zona capacului.

Pericol

Interventiile la cabluri (de ex. inlocuirea echipamentelor) se vor face numai de personal autorizat a lucre cu instalatii electrice cu calificare profesionala (conform standardelor nationale) Pericol de electrocutare!

Deconectati intrerupatorul principal de alimentare inainte de a lucra la instalatiile electrice.

Functionarea standard

Verificare vizuala la fiecare 14 zile a echipamentelor (pompe de aer, compresor, conexiunile la ventilator si conducte).

Cand cosul de aluviuni s-a umplut cu materii solide se va inlocui.

La fiecare 14 zile se va verifica nivelul apei in rezervorul de sedimentare finala si curatirea dispozitivului de iesire

Se vor face la fiecare 14 zile teste de sediment al namolului activat in cilindri volumetrici. Volumul namolului dupa 30 min. va fi de aprox. 300 ml/l.

Daca rezervorul de depozitare este plin de namol subtiat de surplus (namolul in surplus depaseste nivelul rezervorului), este necesara imediat golirea intregului volum al rezervorului.

Luarea de mostre:

Mostrele apei purificate mecanic si biologic se vor lua din zona dispozitivului de evacuare din interiorul rezervorului de sedimentare finala.

Operatorul va face intretinerea echipamentului conform Capitol 3.

Inceperea functionarii

Procedura de pornire:

Important

Dupa montajul in pamant toate componentele statiei de epurare se vor umple simultan cu apa curata.

Daca timpul intre instalare si pornire este prea lung (miros neplacut al apei, culoare gri sau negru), se recomanda golirea tuturor compartimentelor si reumplerea lor cu apa curata.

Verificati daca intrerupatorul este pornit (intrerupatorul este amplasat in interiorul statiei). Porniti intrerupatorul principal (nu este parte component a statiei).

Dupa pornirea intrupatorului principal, statia este pornita in modul automat.

Operatiuni dupa pornirea intrerupatorului principal - vezi partea 1 - Capitolul 1.2.1.

Atasati conducta de intrare apa reziduala la statia de epurare.

Verificare vizuala a:

Ø     Elementelor de aerare in rezervorul de activare.

Ø     Functionarii unitatii la descarcare a namolului de la nivelul apei in rezervorul de sedimentare finala si pomparea cu aer a namolului in surplus - vezi partea 1, capitol 1.2.1.

Ø     Functionarii pompei de aer pentru namolul de retur, epurare bruta si aerarea cosului de aluviuni.

Important

La 24 de ore dupa inceperea functionarii verificati fixarea duzei conexiunii la conducta de iesire a compresorului si la camera de distributie.

Ar trebui sa se creeze o anumita concentratie de namol activ in rezervorul de activare in termen de doua luni.

Intrarea apei reziduale nu ar trebui sa se faca cu variatii excesive hidraulice si de material, in special cand statia de epurare porneste. In timp ce statia de epurare porneste (in termen de o luna) este necesar ca o supapa pentru alimentare aer in conducta pentru namol suplimentar sa fie tinuta inchisa. Dupa trecerea timpului de pornire este nevoie ca supapa sa fie tinuta deschisa continuu. Supapa este amplasata pe distributorul de aer in spatele turbinei.

Nu este posibila descarcarea unei mari cantitati de dezinfectant sau alt material greu biodegradabil si grasime la statia de epurare. Procesul biologic poate fi realizat in limita a pH = 6 - 8. Mai departe este necesara prevenirea intrarii de material toxice, material uleios, solventi, s.a.m.d. in conditiile in care acestea ar putea cauza defectarea liniei biologice a statiei de epurare.

Procesul de tratare ar trebui suportat de namolul de activare aditional. Eficienta tratarii complete va fi atinsa mai repede.

Namolul ar trebui sa fie de culoare maro; pentru statia de epurare Aeropur Plus unit namolul de culoare gri sau gri-negru este interzis, reprezentand un indicator de slaba performanta a statiei (incarcare excesiva a unitatii cu material degradat, micsorarea alimentarii cu oxigen, incarcare cu material greu biodegradabil, etc.).

Pe timpul activarii pornirii poate aparea spuma alba la nivelul rezervorului de activare.

Cand concentrarea de namol de activare ajunge la nivelul cerut, spuma alba dispare.

Scoaterea din functiune pe termen lung

Descrierea operatiilor:

Opriti intrarea apei reziduale in statia de epurare.

Deconectati intrerupatorul principal.

Goliti continuu prin pompare toate compartimentele.

Curatati toate rezervoarele statiei de epurare cu jet de apa si indepartati toata apa.

Important

Cand se scoate apa din rezervorul de activare este necesar a se preveni deteriorarea elementelor de aerare ale conductei de distributie aer.

Important

Daca statia de epurare va fi scoasa din functiune pentru 10 zile sau mai mult, este nevoie a se umple statia cu apa curata (vezi cap. 2.2)

Intretinerea liniei tehnologice, defecte posibile ale tehnologiei.

Tehnologia intregii statii de epurare a fost proiectata in scopul minimalizarii lucrarilor de service si intretinere.

Intretinerea de baza a liniei tehnologice

Scopul intretinerii

Interval

Rezervor tampon

Curatirea unitatii de distributie  a pompei aerului la epurarea bruta

Oricand este necesar - minim la 2 luni

Verificarea functionarii pompei de epurare bruta

Oricand este necesar - minim saptamanal

Rezervor de activare

Inlocuirea elementelor de aerare

Durata de viata a elementelor de aerare este de minim 7 ani.

Eliminarea condensului din elementele de aerare (numai AAP 22)

Oricand este necesar - minim la 2 luni

Compresor

Compresor cu diafragma "Secoh" - inlocuirea diafragmei

Durata de viata a diafragmei este de 1 - 1,5 ani

Rezervorul de sedimentare finala

Verificati functionarea pompei de returnare namol

Oricand este necesar - minim saptamanal

Proceduri de intretinere

Inlocuirea elementelor de aerare

Goliti rezervoarele, conform Cap 2, paragraf 2.3.

Umpleti cu apa curata pana la 20 cm deasupra capatului superior al elementelor de aerare si porniti compresorul.

Reverificati functionarea individuala a elementelor si integritatea conductei de distributie a aerului si reumpleti cu apa.

Inlocuiti elementele stricate, daca acestea au functionat o scurta perioada (probabil 1 an). Daca majoritatea elementelor sunt in stare proasta se recomanda inlocuirea tuturor elementelor.

Inlocuirea elementelor de aerare:

Ø     Desurubati elementele de aerare prin rasucire spre stanga.

Ø     Verificati starea de curatenie a conductei de distributie.

Ø     Insurubati elementele de aerare prin rasucire spre dreapta.

Dupa ce elementele au fost insurubate este nevoie a se restrange; restrangerea se va face cu mana, fara unelte ajutatoare.

Umpleti cu apa curata pana la 20 cm deasupra elementelor si porniti compresorul.

Reverificati functionarea individuala a elementelor si integritatea conductei de distributie.

Puneti statia de epurare in functiune - vezi cap 2, paragraf 2.2.

Eliminarea condensului din elementele de aerare (numai AAP 22)

Daca compresorul functioneaza deschideti robinetul de eliminare condens in rezervorul de sedimentare finala.

Lasati robinetul deschis atat timp cat curge apa prin ea.

Intretinerea compresorului

Vezi manualul de intretinere pentru compresor cu turbina - vezi Cap 5 sau 6.

Defecte tehnologice



Tipul defectiunii

Remediere

Rezervor tampon

Iesirea aerului la apa bruta este redusa sau nu pompeaza de loc - pompa de aer infundata

Se desfunda conducta de descarcare sau se curata cu jet de apa

Iesirea aerului la apa bruta este redusa sau nu pompeaza de loc - lipsa alimentare cu aer

Verificati integritatea duzei de alimentare cu aer

Rezervorul de activare

Pe durata aeratiei, intensitatea amestecului pare sa fie redusa in anumite zone ale rezervorului - reducerea iesirii sistemului de aerare

Curatati conductele de distributie, inlocuiti elementele de aerare daca este necesar (vezi paragraf 3.2.1.)

Pe timpul aerarii apar bule mari de aer la suprafata apei - neetanseizari ale sistemului de aerare

Reverificati starea elementelor de aerare, integritatea conductei de distributie si a duzelor de alimentare (vezi paragraf 3.2.1.)

Rezervorul de sedimentare finala

Iesirea de aer pentru namolul de retur si de surplus si aerul pentru indepartarea namolului plutitor de la suprafata apei sunt reduse sau nu pompeaza de loc - infundare pompa de aer

Se desfunda conducta de descarcare sau se curata cu jet de apa

Iesirea aerului pentru namol de retur sau surplus si aerul pentru indepartarea namolului de la suprafata apei este redus sau nu pompeaza de loc - lipsa alimentare cu aer

Reverificati integritatea duzelor de alimentare cu aer

Compresor

Compresorul asigura cantitate insuficienta cu aer

Vezi instructiuni de utilizare - Cap 5 sau 6.

4. Descrierea cablarii

Statiile de epurare sunt livrate in mod curent impreuna cu un compresor ce asigura alimentarea cu aer in rezervorul de activare si cu pompe de aer, ventilator de racire compresor, supapa solenoid si sistem de intrerupere. Cablarea componentelor electrice individuale poate fi gasita in schema electrica anexata la intrerupator.

Nu fac parte integranta din sistemul de cablare al ACO Aeropur Plus SB/ST intrerupatorul principal la cablurile de alimentare si cablurile propriu-zise (optional circuitul de semnalizare avarie inclusiv echipamentul de semnalizare).

Sistemul de distributie 1/N/PE AC 230V 50 Hz / TN-S

Nota

Pentru imbunatatirea verificarii statiei de epurare se recomanda echiparea cu un circuit suplimentar cu semnalizare luminoasa sau acustica amplasat intr-un loc cu circulatie frecventa

Specificatia compresorului

ACO Aeropur Plus ST

Compresor

Tip

Putere motor [W]

Monofazat

SLL - 40

Monofazat

EL - S - 60

Monofazat

EL - S - 120

Monofazat

EL - S - 200

Compresorul este amplasat intr-o carcasa speciala, alimentarea cu aer este asigurata dinspre exterior.

Protectia motorului compresorului este IP 55.

Specificatiile turbinei

Tip turbina: EVPE 2015.02

Alimentare: monofazat 230V - 50Hz

Protectie: IP 54

Intrerupatorul

Intrerupatorul este echipat cu un intrerupator de circuit (control), doua relee de timp si un releu auxiliar. Unul dintre releele de timp controleaza functionarea intermitenta a compresorului, celalalt releu de timp controleaza functionarea intermitenta a turbinei.

Ambele timere au fost setate in fabrica. Pe timpul fuctionarii statiei se pot reseta timerele conform nevoilor.

Nota

Este necesara atentie sporita pentru prevenirea inundarii sau patrunderii apei in intrerupator cand se scoate capacul.

Intrerupator de circuit in statia de epuare la intrerupatorul R-AAP3-22

Intrerupator de circuit 4A/1 char.C

Sistem de distributie: 1/N/PE AC 230V 50 Hz / TN-S

Protectie intrerupator: IP 66/20

Este interzis sa:

Lasati mecanismele in miscare, cat si echipamentul electric in timpul functionarii, neacoperite cu capacele aferente lor.

Lasati deschis accesul in interiorul statiei.

Executati activitati care nu sunt in concordanta cu instructiunile de functionare sau cu regulile de siguranta muncii.

Intrati/manevrati cu flacara deschisa - pericol de a aprinde materialul plastic (polipropilena)

Manual de intretinere pentru compresor cu diafragma

Tip SLL 40 (ACO Aeropur Plus ST 3)

Instructiuni

Cititi informatiile cu atentie pentru a va asigura ca acest produs functioneaza corect.

Urmati instructiunile de siguranta.

Orice interventie alta decat din cele recomandate in acest manual se va face numai de catre personal autorizat.

In continuare se vor explicita trei tipuri diferite de pericol.

Pot aparea raniri grave sau chiar moartea daca este ignorat pericolul.



Pot aparea raniri grave sau chiar moartea daca este ignorat pericolul.



Pot aparea raniri usoare sau deteriorari ale produsului daca este ignorat pericolul.



Temperature ambientala nu trebuie sa depaseasca 40°C. Pentru functionari la temperaturi mai mari contactati producatorul.

Intotdeauna deconectati alimentarea cu curent inainte de interventiile de service. In caz contrar exista pericol de electrocutare, raniri sau moarte.

Nu atingeti piesele neizolate. Atingerea acestora cauzeaza electrocutare.

Curatirea elementului filtrant


Elementul filtrant - inlocuirea garniturii capacului filtrului

Cutia turbinei - inlocuirea diafragmei

Inlocuirea magnetului

Urmariti procedura de la cutia turbinei si inlocuirea diafragmei (1 - 11).

Asigurati-va ca magnetul este in centrul solenoidului. In caz contrar pot aparea stricaciuni ale pieselor sau scurcircuit.



Urmati procedura de la cutia supapei si inlocuirea diafragmei (12 - 16 )

Asigurati-va ca magnetul este in centrul solenoidului. In caz contrar pot aparea stricaciuni ale pieselor, scurtcircuite.

Manual de intretinere a compresorului cu diafragma

Tip EL-S-60 (ACO Aeropur Plus ST 5), EL-S-120 (ACO Aeropur Plus ST 12), EL-S-200 (ACO Aeropur Plus ST 22)

Instructiuni

Cititi informatiile cu atentie pentru a va asigura ca acest produs functioneaza corect.

Urmati instructiunile de siguranta.

Orice interventie alta decat din cele recomandate in acest manual se va face numai de catre personal autorizat.

Pot aparea raniri grave sau chiar moartea daca este ignorat pericolul.



Pot aparea raniri grave sau chiar moartea daca este ignorat pericolul.



Pot aparea raniri usoare sau deteriorari ale produsului daca este ignorat pericolul.



Temperatura ambientala nu trebuie sa depaseasca 40°C. Pentru functionari la temperaturi mai mari contactati producatorul.

Intotdeauna deconectati alimentarea cu curent inainte de interventiile de service. In caz contrar exista pericol de electrocutare, raniri sau moarte.

Nu atingeti piesele neizolate. Atingerea acestora cauzeaza electrocutare.

In continuare se vor explicita trei tipuri diferite de pericol Curatirea elementului filtrant

Inlocuirea elementului filtrant

Cutia turbinei - inlocuirea diafragmei

Asigurati-va ca magnetul este in centrul solenoidului. In caz contrar pot aparea stricaciuni ale pieselor, scurtcircuit.

Montarea necorespunzatoare a periilor poate duce la electrocutare, pierderi de aer.

Resetarea auto-opririi


Deconectati alimentarea inainte de interventie. Nu atingeti terminalul intrerupatorului. Daca se neglijeaza pericolul, este posibil electrocutarea. Daca nu deconectati, magnetul porneste miscarea in timpul resetarii auto-opririi.

Inlocuirea magnetului

Urmati procedura de la inlocuire cutia turbinei si a diafragmei (1 - 7, 9 -12).

Asigurati-va ca magnetul este in centrul solenoidului. In caz contrar pot aparea stricaciuni ale pieselor, scurtcircuite.

Přibyslav Milan Jun, Petr Trefný, Martin Gazda







Politica de confidentialitate







creeaza logo.com Copyright © 2024 - Toate drepturile rezervate.
Toate documentele au caracter informativ cu scop educational.
