Subfamilia logica cu trei stari ( TSL - Three state logic)

Subfamilia logica cu trei stari ( TSL - Three state logic)

TSL reprezinta o buna alternativa la cuplarea mai multor porti in paralel pentru transmiterea, de exemplu, a informatiei pe o magistrala de date comuna (BUS) avand avantajele:

-permite cuplarea in paralel a iesirilor fara dezavantajele intalnite la montajul cu colectorul in gol;

-ofera o impedanta mica de iesire in cele doua stari HIGH si LOW ca si la TTL normal;

a)  b)

fig. 3.3. Implementarea unei functii logice cu porti TTL

a) standard; b) cu colector in gol

-in starea de impedanta mare (HZ - High Z) nu incarca circuitele cu care este cuplata. Aceasta proprietate le face utilizabile in sistemele cu µP, deoarece in starea HZ µP permite eliberarea magistralelor si predarea spre control altor circuite fara a influenta operatiile pe magistrala (curentii absorbiti sunt infimi datorita starii HZ).

In fig. 3.4a se prezinta de inversor TSL impreuna cu simbolul sau si tabela de adevar. pentru = 0 (intrare prioritara), circuitul se comporta ca un inversor normal. daca=1, intre iesire si masa se afla o impedanta mare si circuitul se prezinta la iesire in starea HZ.

a)  b)

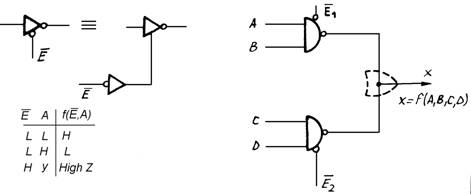

Fig.3.4. Circuite TSL.

a) functionarea circuitului; b) cuplarea a doua porti TSL pe o iesire comuna
