Cum se taie o linie ?

Cum se taie o linie ?

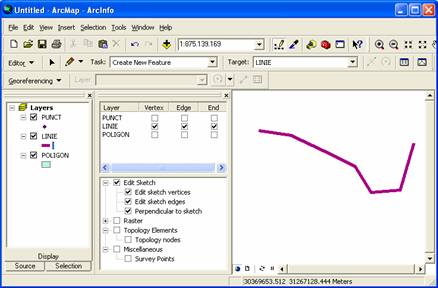

Din meniul Editor se selecteaza comanda Snapping si se bifeaza casutele aferente temei de tip polilinie in care se lucreaza. In partea de jos a meniului se bifeaza Edit Sketch.

Dupa aceasta se poate inchide fereastra Snapping.

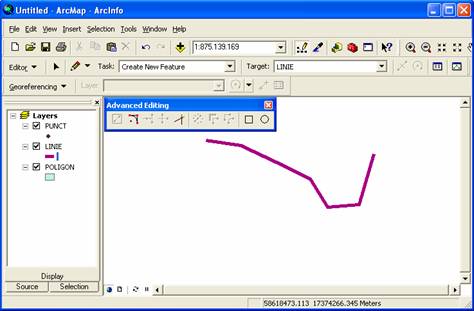

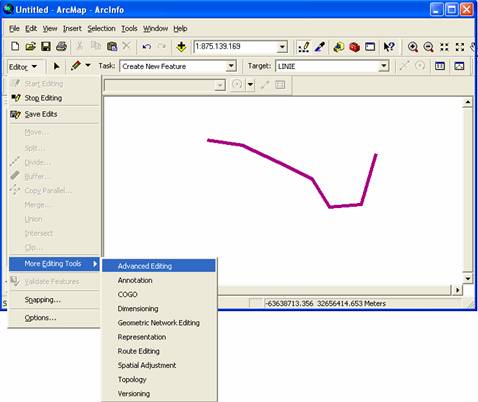

Tot din meniul Editor se activeaza la meniul More Edinting Tools comanda Advaced Editing

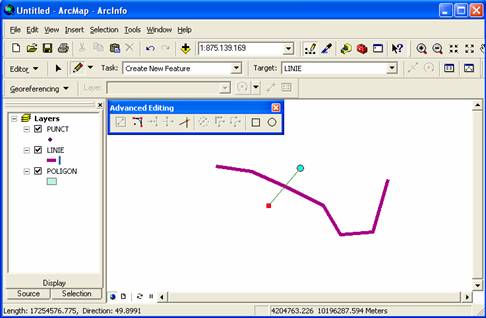

In locul unde dorim sa taiem linia se traseaza o linie scurta care sa intersecteze linia de taiat.

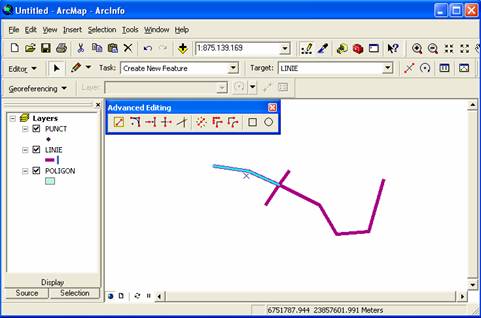

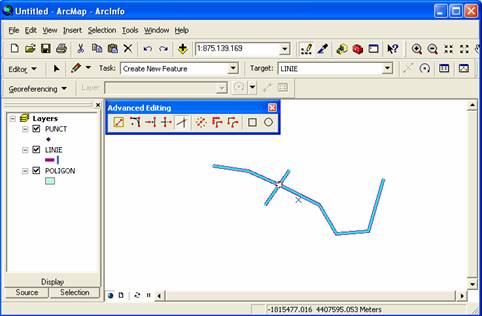

Dupa acesta folosind sageata de selectie se procedeaza la selectarea liniei de taiat si a liniei taietore. Apeland la butonul Intersection Tool din meniul Advanced Editing se pozitioneaza cursorul pe una din linii si se da click cu butonul stang al mouse-ului, apoi pe cealalta linie (cursorul se va pozitiona automat pe punctul de intersectie) si se mai face click si pe punctul de intersectie. Vor rezulta 4 segmente de linie care se pot selecta separat.
