Sistemul de supraveghere video eazeo

Sistemul de supraveghere video eazeo

SISTEMUL DE SUPRAVEGHERE VIDEO EAZEO

PROCEDURA DE SCHIMBARE A PAROLEI PENTRU "EAZEO DVR"

Se tasteaza tasta "STOP" pentru a opri inregistrarea (Acccesul in Meniu nu se poate face in timp ce sistemul inregistreaza);
Se tasteaza tasta "MENU" pentru a intra in meniul principal;
Dupa intrarea in "MAIN MENU", se deplaseaza cursorul cu ajutorul "JOG DIAL" (Butonul rotativ din dreapta);
Cu ajutorul "JOG DIAL" se selecteaza submeniul "SYSTEM SETTING", apoi se apasa "ENTER";
Cu ajutorul "JOG DIAL" se selecteaza "PASSWORD ENABLE", apoi se apasa tasta "ENTER";
Cu ajutorul "JOG DIAL" se selecteaza "YES", apoi se apasa "ENTER";
Se selecteaza submeniul "PASSWORD", apoi se apasa "ENTER"

La apasarea tastei "ENTER" va aparea la primul "*" cifra "5";

Cu ajutorul "JOG DIAL" se selecteaza cifra dorita, apoi se apasa "ENTER";

Dupa apasarea tastei "ENTER" cursorul va trece automat la al doilea "*". Se selecteaza cu ajutorul "JOG DIAL" cifra dorita, apoi se apasa "ENTER";

Dupa apasarea tastei "ENTER" cursorul va trece automat la "*"-ul numarul 3. Se selecteaza cu ajutorul "JOG DIAL" cifra dorita, apoi se apasa tasta "ENTER";

Dupa apasarea tastei "ENTER" cursorul va trece automat la "*"-ul numarul 4. Se selecteaza cu ajutorul "JOG DIAL" cifra dorita, apoi se apasa tasta "ENTER";

Dupa apasarea tastei "ENTER" cursorul va trece automat la "*"-ul numarul 5. Se selecteaza cu ajutorul "JOG DIAL" cifra dorita, apoi se apasa tasta "ENTER";
Dupa apasarea tastei "ENTER" cursorul va trece automat la "*" numarul 6. Se selecteaza cu ajutorul "JOG DIAL" cifra dorita, apoi se apasa tasta "ENTER"
Cu ajutorul "JOG DIAL" se selecteaza "MAIN MENU", apoi se apasa "ENTER";
Se apasa tasta "MENU";
Dupa apasarea tastei "MENU" se va iesi din meniul principal;
La incercarea de a intra in meniul principal al inregistratorului (apasarea tastei "MENU") sistemul va cere parola pe care ati definit-o anterior.

Obs.:

Parola este compusa din 6 cifre;

ADMINISTRATORUL TREBUIE SA NOTEZE SAU SA MEMOREZE PAROLA PENTRU A NU FI UITATA!!!

IN CAZUL UITARII PAROLEI ACCESUL LA INREGISTRATOR NU MAI ESTE POSIBIL. ECHIPAMENTUL TREBUIE TRIMIS IN SERVICE!!!

PROCEDURA DE BLOCARE A ACCESULUI LA TASTATURA INREGISTRATORULUI DIGITAL ("EAZEO DVR")

La apasarea tastei "REC" mai mult de 5 secunde, tastele inregistratorului se vor bloca; orice actiune asupra inregistratorului se va face doar pe baza de parola (setarea ramane activa chiar si dupa restartarea inregistratorului

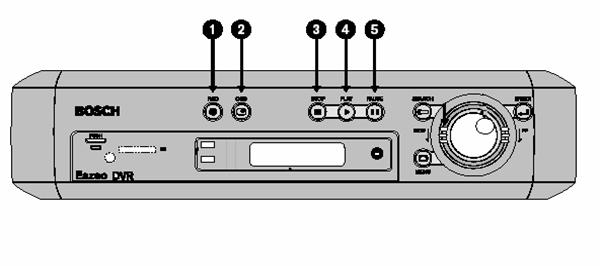

CORESPONDENTA DINTRE CIFRELE CARE FORMEAZA PAROLA SI TASTELE DE PE CONSOLA PRINCIPALA A INREGISTRATORULUI

Cifra "1" corespunde tastei "REC";

Cifra "2" corespunde tastei "OSD";

Cifra "3" corespunde tastei "STOP";

Cifra "4" corespunde tastei "PLAY";

Cifra "5" corespunde tastei "PAUSE"

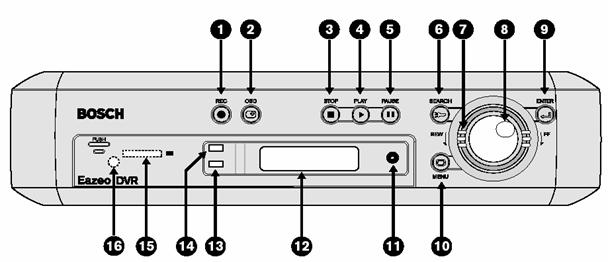

PANOU FRONTAL "EAZEO DVR"

"REC" Se apasa pentru a porni inregistrarea;

- "OSD" Se apasa o data pentru a afisa timpul si data. Daca se mai apasa inca o data afisorul va indica informatii cu privire la HDD si calitatea inregistrarii. La a treia apasare informatiile mai sus mentionate vor disparea;

- "STOP" Se apasa pentru a opri inregistrarea sau vizualizarea imaginilor inregistrate;

- "PLAY" Se apasa pentru a porni vizualizarea imaginilor inregistrate;

- "PAUSE" Se apasa pentru a opri imaginile inregistrate (Stop Cadru);

- "SEARCH" Se apasa atunci cand se doreste cautarea unor inregistrari de la anumite momente (cautarea se face dupa alarma, segment sau data si timp);

- "SHUTTLE" Este un inel exterior butonului rotativ. Se foloseste pentru a mari viteza inregistrarii (daca se actioneaza in sensul acelor de ceasornic) sau pentru a inversa sensul inregistrarii (daca se actioneaza in sensul opus acelor de ceasornic);

- "JOG DIAL" Este butonul rotativ. In cazul in care se vizualizeaza imagini inregistrate, actionarea lui se face atunci cand se doreste selectarea vitezei de redare a inregistrarii. Cand este selectata "PAUSE" actionarea lui se face daca dorim redarea imaginilor cadru cu cadru. In "MAIN MENU" actionarea "JOG DIAL" se face pentru a naviga prin meniu. Este necesara apasarea tastei "ENTER" pentru a selecta submeniuri;

- "ENTER" Se utilizeaza pentru a confirma orice modificare;

- "MENU" Se apasa pentru a intra sau a iesi din "MAIN MENU";

- Receptor IR;

- "LCD DISPLAY" Afisor LCD. In stand-by va indica numarul data si timpul. In modul inregistrare va indica numarul de frame-uri, calitatea inregistrarii. In timpul vizualizarii imaginilor inregistrate, afisorul va indica timpul si data in care s-au inregistrat imaginile;

- "ALARM" LED pentru indicarea alarmelor;

- "LAN" LED pentru a indica daca exista conexiune prin LAN;

- Slot pentru Compact Flash permite utilizarea unui Compact Flash;

- "COPY" Se apasa in cazul in care se doreste sa se copie imagini (filme sau poze). Copierea se face pe un Compact Flash.

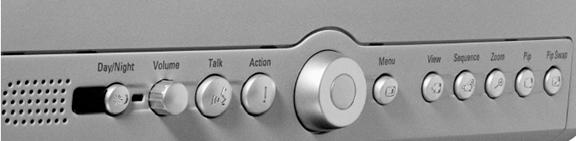

Panou frontal multiplexor "Eazeo"

"Day/Night" Sistemul poate fi setat sa lucreze pe doua moduri diferite: Modul de zi si modul de noapte. Setarea modurilor se face prin accesarea tastei "Day/Night";

"Volume" Se seteaza nivelul sonor dorit;

"Talk" Se actioneaza in cazul in care sistemul are conectat un videointerfon;

"Action" Se actioneaza pentru deschiderea unei usi (Doar atunci cand sistemul are conectat un videointerfon sau un "Ation Box";

"ROTARY WHEEL" In timpul functionarii normale actionarea "ROTARY WHEEL" are ca efect selectarea camerelor video. Apasarea lui are ca efect afisarea full screen a unei camere video. De asemeni cu ajutorul "ROTARY WHEEL" se navigheaza in meniul principal si prin apasarea lui se selecteza submeniuri;

"Menu" Se acceseaza meniul si se iese din meniul principal;

"View" Prin selectarea tastei "View" se vizualizeaza imaginea "Quad" sau matrice 3 x 3;

"Sequence" Se selecteaza modul "Sequence" (afisarea tuturor imaginilor in full screen la un interval de timp predefinit);

"Zoom" Activarea zoom prin apasarea tastei. Posibilitate de zoom este doar in cazul vizualizarii Live a imaginilor. In cazul vizualizarii imaginilor inregistrate functia zoom nu este valabila;

"Picture-In-Picture (PIP)" Se foloseste doar in modul full screen si are posibilitatea de a indica o imagine a unei camere video, iar intr-o anumita pozitie o alta imagine de la alta camera video distincta. Deci se pot vizualiza in acelasi ecran 2 camere video distincte. Prin apasarea continua a "PIP" si miscarea "ROTARY WHEEL" pe monitor va aparea o imagine principala (full screen) iar in colt vor aparea, pe rand,celelalte camere video conectate la sistem;

"PIP Swap" Are aceeasi functie ca "PIP", dar imaginile sunt trecute pe rand in modul full screen.

Procedura de COPIERE a INREGISTRARILOR de pe DVR-ul Eazeo pe un Compact Flash

6.1. PANOU FRONTAL "EAZEO DVR"

Apasati pentru deschidere capac panou frontal

- "REC" Se apasa pentru a porni inregistrarea;

- "OSD" Se apasa o data, in timpul redarii imaginilor, pentru a afisa timpul si data. Daca se mai apasa inca o data afisorul va indica informatii cu privire la HDD si calitatea inregistrarii. La a treia apasare informatiile mai sus mentionate vor disparea;

- "STOP" Se apasa pentru a opri inregistrarea sau vizualizarea imaginilor inregistrate;

- "PLAY" Se apasa pentru a porni vizualizarea imaginilor inregistrate;

- "PAUSE" Se apasa pentru a opri imaginile inregistrate (Stop Cadru);

- "SEARCH" Se apasa atunci cand se doreste cautarea unor inregistrari de la anumite momente (cautarea se face dupa alarma, segment sau data si timp);

- "ENTER" Se utilizeaza pentru a confirma orice modificare;

- "MENU" Se apasa pentru a intra sau a iesi din "MAIN MENU";

- Receptor IR;

- "ALARM" LED pentru indicarea alarmelor;

- "LAN" LED pentru a indica daca exista conexiune prin LAN;

- Slot pentru Compact Flash permite copierea imaginilor pe un Compact Flash;

- "COPY" Se apasa in cazul in care se doreste sa se copie imagini (filme sau poze). Copierea se face pe un Compact Flash.

6.2. PROCEDURA DE COPIERE A INREGISTRARILOR:

Apasati scurt chiar deasupra denumirii "Eazeo DVR" pentru deschiderea capacului frontal si pentru a avea acces la slot-ul pentru Compact Flash.
Introduceti un Compact Flash in slot. Cand introduceti Compact Flash-ul aveti grija ca directia de introducere este corecta. Folositi un Compact Flash cu o capacitate de minim 16MB.
Apasati tasta "STOP" de pe panoul frontal al DVR-ului pentru a opri inregistrarea. LED-ul rosu din centrul tastei REC trebuie sa se stinga.
Apasati tasta "SEARCH" pentru a intra in meniul Search.
Cu ajutorul "JOG DIAL" mutati cursorul in dreptul optiunii "BY DATE TIME".
Apasati tasta "ENTER" pentru a intra in submeniu. Cursorul se afla in dreptul optiunii "DATE".
Apasati "ENTER" pentru a misca cursorul in dreptul anului.
Cu ajutorul "JOG DIAL" selectati anul.
Apasati "ENTER". Cursorul se va muta in dreptul lunii.
Cu ajutorul "JOG DIAL" selectati luna.
Apasati "ENTER". Cursorul se va muta in dreptul zilei.
Cu ajutorul "JOG DIAL" selectati ziua.
Apasati "ENTER". Cursorul se va muta inapoi la optiunea "DATE".
Cu ajutorul "JOG DIAL" mutati cursorul in dreptul optiunii "TIME".
Apasati "ENTER" pentru a misca cursorul in dreptul orelor.
Cu ajutorul "JOG DIAL" selectati ora.
Apasati "ENTER" pentru a misca cursorul in dreptul minutelor.
Cu ajutorul "JOG DIAL" selectati minutul.
Apasati "ENTER" pentru a misca cursorul in dreptul secundelor.
Cu ajutorul "JOG DIAL" selectati secunda.
Apasati "ENTER". Cursorul se va muta inapoi la optiunea "TIME".
Cu ajutorul "JOG DIAL" mutati cursorul in dreptul optiunii "START SEARCH AND PLAY".
Apasati "ENTER". DVR-ul va incepe sa redea imaginile inregistrate incepand cu data si ora setate mai sus. Cu ajutorul "SHUTTLE" puteti da imaginile inainte sau inapoi.

OBS: Daca nici o imagine nu este inregistrata la data si ora specificata DVR-ul va incepe automat sa redea imaginile cele mai vechi inregistrate.

Cand imaginile pe care doriti sa le copiati incep sa se deruleze pe ecran, apasati tasta "COPY" de langa slot-ul pentru Compact Flash pentru a intra in modul copiere. Pe ecran va aparea un meniu cu instructiuni, iar redarea imaginilor va "ingheta" la acest momentul.
Cu ajutorul "JOG DIAL" selectati camera ale carei imagini doriti sa le copiati.
Apasati din nou tasta "COPY" pentru a incepe copierea. Mesajul "Copying ." va aparea pe ecran in timpul copierii.
Lasati copierea sa mearga pana la ora la care evenimentul s-a terminat.
Apasati tasta "STOP" pentru a opri inregistrarea. Pe ecran va aparea mesajul "END COPY"
Apasati inca o data tasta "STOP" pentru a iesi din modul copiere.
Scoateti Compact Flash-ul apasand pe butonul negru din dreapta slot-ului.
Inchideti capacul frontal.
NU UITATI!!! Apasati tasta "REC" pentru ca DVR-ul sa inregistreze in continuare.

OBS: Timpul necesar copierii imaginilor poate fi foarte lung in functie de durata evenimentului care trebuie inregistrat. De exemplu copierea unui eveniment de 5 minute poate dura aproximativ 1 ora, 1 ora si jumatate (in functie de numarul de cadre/secunda la care DVR-ul a inregistrat imaginile respective).

6.3. PROCEDURA DE COPIERE A STOP-CADRELOR

Se pot extrage de pe HDD DVR-ului chiar si instantanee. De exemplu in cazul comiterii unui furt de exemplu este foarte util sa aveti un stop-cadru cu fata infractorului. Iata cum puteti copia aceste cadre:

Dupa ce DVR-ul a inceput redarea imaginilor (pasul 23 de la procedura de copiere a filmelor) apasati tasta "PAUSE" pentru a ingheta redarea imaginilor.
Apasati tasta "COPY" pentru a intra in modul copiere. Pe ecran va aparea un meniu cu instructiuni.
Apasati din nou tasta "COPY" pentru a copia stop-cadrul. Mesajul "Copying . " va aparea pe ecran in timpul copierii. Dupa terminarea copierii va aparea mesajul "SUCCESS" insemnand ca stop-cadrul a fost copiat.
Daca doriti sa mai copiati si alte stop-cadre, apasati "PLAY" si redarea imaginilor va continua urmand sa puneti din nou pe pauza la imaginea care va intereseaza. Daca nu, apasati "STOP" pentru a iesi din modul copiere.
Scoateti Compact Flash-ul apasand pe butonul negru din dreapta slot-ului.
Inchideti capacul frontal!
NU UITATI!!! Apasati tasta "REC" pentru ca DVR-ul sa inregistreze in continuare. LED-ul rosu din centrul tastei trebuie sa se aprinda.

Procedura de ALOCARE A adresei de IP

SI DE SETARE A NIVELULUI DE PRIORITATE PENTRU ACCESUL DE LA DISTANTA

in sistemele de inregistrare video

"eazeo dvr"

7.1. PANOU FRONTAL "EAZEO DVR"

Apasati pentru deschidere capac panou frontal

- "REC" Se apasa pentru a porni inregistrarea;

- "STOP" Se apasa pentru a opri inregistrarea sau vizualizarea imaginilor inregistrate;

- "PLAY" Se apasa pentru a porni vizualizarea imaginilor inregistrate;

- "PAUSE" Se apasa pentru a opri imaginile inregistrate (Stop Cadru);

- "SEARCH" Se apasa atunci cand se doreste cautarea unor inregistrari de la anumite momente (cautarea se face dupa alarma, segment sau data si timp);

- "ENTER" Se utilizeaza pentru a confirma orice modificare;

- "MENU" Se apasa pentru a intra sau a iesi din "MAIN MENU";

- Receptor IR;

- "ALARM" LED pentru indicarea alarmelor;

- "LAN" LED pentru a indica daca exista conexiune prin LAN;

- Slot pentru Compact Flash permite copierea imaginilor pe un Compact Flash;

- "COPY" Se apasa in cazul in care se doreste sa se copie imagini (filme sau poze). Copierea se face pe un Compact Flash.

7.2. PROCEDURA DE ALOCARE A IP-ului:

Se apasa tasta "STOP" pentru a opri inregistrarea;

Daca este activata blocarea tastelor se introduce parola, dupa care inregistrarea se opreste (LED-ul rosu se stinge);

Se apasa tasta "MENU" pentru a intra in meniul principal;

Daca este activata parola se introduce parola ( aceeasi cu parola pentru deblocarea tastelor), dupa care pe ecran va aparea meniul principal al Eazeo DVR;

Cu ajutorul "Jog Dial" se muta cursorul in dreptul meniului "NETWORK";

Se apasa tasta "ENTER" pentru a intra in meniul "NETWORK"

Cu ajutorul "Jog Dial" se muta cursorul in dreptul "IP ADDRESS"

Se apasa "ENTER", dupa care se poate seta primul grup de cifre (3 cifre);

Setarea se va face cu ajutorul "Jog Dial", prin rasucirea acestuia intr-un sens sau in celalalt (sensul acelor de ceasornic sau opus acelor de ceasornic);

Dupa setarea primului grup de cifre se apasa "ENTER" iar cursorul va trece automat la al doilea grup de cifre;

Cu ajutorul "Jog Dial" se seteaza grupul respectiv;

Dupa setarea celui de-al doilea grup de cifre se apasa tasta "ENTER" iar cursorul va trece automat la al treilea grup de cifre;

Cu ajutorul "Jog Dial" se seteaza grupul respectiv;

Dupa setarea celui de-al treilea grup de cifre se apasa tasta "ENTER" iar cursorul va trece automat la al 4-lea grup (ultimul);

Cu ajutorul "Jog Dial" se seteaza grupul respectiv;

Dupa setarea ultimului grup se apasa "ENTER" iar cursorul va trece automat la "NETMASK ADDRESS";

Se apasa "ENTER" iar cursorul va trece la primul grup de cifre din submeniul "NETMASK ADDRESS"

Cu ajutorul "Jog Dial" se seteaza primul grup de cifre;

Se apasa "ENTER", iar cursorul va trece automat la al doilea grup de cifre din submeniul "NETMASK ADDRESS"

Cu ajutorul "Jog Dial" se seteaza al doilea grup de cifre;

Se apasa "ENTER", iar cursorul va trece automat la al treilea grup de cifre din submeniul "NETMASK ADDRESS";

Cu ajutorul "Jog Dial" se seteaza al treilea grup de cifre;

Se apasa "ENTER", iar cursorul va trece automat la al 4-lea grup de cifre (ultimul);

Cu ajutorul "Jog Dial" se seteaza grupul respectiv;

Se apasa "ENTER", iar cursorul va trece automat la submeniul "GATEWAY ADDRESS"

Se apasa "ENTER", iar cursorul va trece automat la primul grup de cifre din submeniul "GATEWAY ADDRESS";

Cu ajutorul "Jog Dial" se seteaza grupul de cifre respectiv;

Se apasa "ENTER", iar cursorul va trece automat la cel de-al doilea grup de cifre din submeniul "GATEWAY ADDRESS";

Cu ajutorul "Jog Dial" se seteaza grupul de cifre resdpectiv;

Se apasa "ENTER", iar cursorul va trece automat la al treilea grup de cifre din submeniul "GATEWAY ADDRESS";

Cu ajutorul "Jog Dial" se seteaza grupul de cifre respectiv;

Se apasa "ENTER", iar cursorul va trece automat la al 4-lea grup (ultimul);

Cu ajutorul "Jog Dial" se seteaza grupul respectiv.

Cu ajutorul "Jog Dial" se deplaseaza cursorul in dreptul "MAIN MENU" si se apasa "ENTER";

In acest moment se va iesi din meniul principal al Eazeo DVR;

Se restarteaza Eazeo DVR (se reporneste dupa minim 10 secunde de la inchidere);

Pe monitor apare mesajul "System Loading";

Dupa ce mesajul "System loading" a disparut se apasa tasta "REC" pentru a reporni inregistrarea;

7.3. PROCEDURA DE SETARE A NIVELULUI DE PRIORITATE PENTRU UTILIZATORII SISTEMULUI DE SUPRAVEGHERE VIDEO

Sunt 3 (trei) nivele de autoritate distincte: "SUPER", "GENERAL", "GUEST";

Nivelul "SUPER" permite utilizatorului vizualizarea imaginilor LIVE, vizualizarea in PLAYBACK, cat si controlul asupra Eazeo DVR ( oprirea / pornirea inregistrarii);

Nivelul "GENERAL" permite tilizatorului vizualizarea imaginilor LIVE si vizualizarea PLAYBACK;

Nivelul "GUEST" permite utilizatorului doar vizualizarea imaginilor LIVE;

Se apasa tasta "STOP" pentru a opri inregistrarea;

Daca este activata blocarea tastelor se introduce parola, dupa care inregistrarea se opreste (LED-ul rosu se stinge);

Se apasa tasta "MENU" pentru a intra in meniul principal;

Daca este activata parola se introduce parola ( aceeasi cu parola pentru deblocarea tastelor), dupa care pe ecran va aparea meniul principal al Eazeo DVR;

Cu ajutorul "Jog Dial" se muta cursorul in dreptul meniului "NETWORK";

Se apasa tasta "ENTER" pentru a intra in meniul "NETWORK";

Cu ajutorul "Jog Dial" se deplaseaza cursorul in dreptul submeniului "SETUP USER 1";

Se apasa "ENTER" dupa care se va intra in submeniul "SETUP USER 1";

Cursorul va aparea automat in dreptul "USER NAME";

Se apasa "ENTER", iar cursorul va aparea in dreptul primului caracter de la "USER NAME" (in total sunt 8 caractere; un este obligatorie setarea tuturor caracterelor);

Cu ajutorul "Jog Dial se seteaza primul caracter;

Se apasa "ENTER", iar cursorul va trece la al doilea carácter;
