INSTRUCTIUNI PENTRU TEHNICIENI - CENTRALE TERMICE

INSTRUCTIUNI PENTRU TEHNICIENI - CENTRALE TERMICE




INSTRUCTIUNI PENTRU TEHNICIENI - CENTRALE TERMICE

Rev.0

INSTRUCTIUNI PENTRU TEHNICIENI

REGLAJE

TABEL REFERITOR LA REGLAJUL MAXIM AL PUTERII TERMICE IN REGIM DE INCALZIRE

Modularea flacarii fiind automata, puterea termica se va reduce automat, proportional cu necesarul instalatiei.

METAN (G 20) Tabelul "A"



Mod. Z 420 A - Z 520 A - ZW 520 A

Mod. ZF 420 A - ZF 520 A - ZFW 520 A

Puterea termica utila

Debit de gaz la arzator

Presiune la iesire din electrovalva de gaz

Puterea termica utila

Debit de gaz la arzator

Presiunea la iesire din electrovalva de gaz . Fig.28 pag.4

kW

m /h

mbar

mm H2O

kW

m /h

mbar

mm H2O

GPL  Tabelul "B"

GPL G 30 (butan) Toate modelele

GPL G 31 (propan) Toate modelele

Puterea termica utila

Debit de gaz la arzator

Presiunea la  iesirea din electrovalva de gaz Fig.28 pag.4 pt mod.ZF..ZFW

Puterea termica utila

Debit de gaz la arzator

Presiunea la iesire din electrovalva de gaz Fig.28 pag.4 pt. mod.ZF..ZFW

kW

kg/h

mbar

mm H2O

kW

kg/h

mbar

mm H2O

VALORILE PRESIUNII GAZULUI - DIAMETRUL DUZELOR ARZATORULUI Tabelul "C"

Model

Toate modelele seriei

Zoom

Ø DUZA ARZATOR

PRESIUNE DINAMICA LA INTRAREA IN ELECTROVALVA

PRESIUNE MIN/MAX LA IESIREA DIN ELECTROVALVA

PRESIUNEA MINIMA PE INCALZIRE REGLABILA PE PLACA DE CONTROLLO

Metan

GPL

Metan

GPL

metan

GPL

metan

GPL

G20

G30-G31

G20

G30

G31

G20

G30

G31

G20

G30

G31

mm

mm

mbar

mbar

mbar

mbar

mbar

mbar

mbar

mbar

mbar

Tip "B"

Tipo "C"

Puterile se refera la PCI al gazului (15°C - 1013 m bar): Metan 34,02 MJ/m3 -Butan 45,65 MJ/kg - Propan 46,34 MJ/kg.

Rev.0

PUNCTE DE REGLAJ



ELECTROVALVA DE GAZ

MODULUL DE APRINDERE SI  CONTROL ALE FLACARII

REGLAREA ELECTROVALVEI DE GAZ





Fig.26

Fig.27

Fig.28



A: priza de presiune la iesire din stabilizator

B: priza de presiune la intrarea in stabilizator

C: priza de compensare stabilizator -electrovalva gaz

D: capac

E: surub de reglaj pt presiune minima a gazului

F: portfurtun in forma de "T" (pt mod. ZF.. si ZFW..)

G: reglajul presiunii gazului la aprindere

H:  punct de conexiune pt electrodul de sesizare a flacarii

I:  punct de conexiune pt electrodul de aprindere

L: surub de reglaj pt presiunea maxima a gazului

Microintrerupatorul DIP se afla pe placa electronica de reglaj a cazanului.

GAZUL UTILIZAT

PUTEREA MAXIMA LA REGLAJ

Fig.29

Puneti intrerupatorul pe pozitia corespunzatoare tipului de gaz utilizat.

Fig.30

Atentie: Puneti intrerupatorul pe pozitia "activa" numai in timpul reglarii electrovalvei de gaz si nu in timpul functionarii normale a aparatului.

TEMPORIZAREA  CICLULUI 5 min.



PUTEREA MINIMA LA REGLAJ

Fig.31

Nu se recomanda utilizarea acestei optiuni in cazul in care se utilizeaza sisteme cu "Ventilconvectori".

Folosirea  acestei functii se recomanda in cazul cand cazanul NU este legat la termostatul de ambient.

Fig.32

Atentie: Puneti intrerupatorul pe pozitia "activa" numai in timpul reglarii electrovalvei de gaz si nu in timpul functionarii normale a aparatului.

Numai in cazul legaturii optionale (Telecomanda pt Controlul Functional=C.F.R.) la placa "M2", daca trebuie sa se faca modificari ale pozitilor "Activa/Inactiva" ale microintrerupatoarelor DIP (Fig.29,30,31,32) este indispensabil sa se intrerupa temporar alimentarea electrica externa a cazanului si apoi legatura intre placa "R1" a C.F.R. si placa "M2" (placa de reglaj), pe toata durata manipularii intrerupatoarelor DIP.

Inainte de a reconecta placa "R1" a C.F.R. pe "M2" asigurati-va ca alimentarea electrica a aparatului a fost intrerupta.

Atentie: Legatura gresita a placii "R1" a C.F.R. cu placa "M2" (cand se alimenteaza electric), provoaca distrugeri ale componentelor in ambele circuite. Se recomanda de aceea ca inainte de a reconecta alimentarea electrica la cazan sa se faca o verificare vizuala a pozitiei corecte a ambilor conectori.

REGLAJUL DIFERENTIAL AL APRINDERII

REGLAJUL MINIM PE INCALZIRE

REGLAJUL MAXIM PE INCALZIRE

Se regleaza timpul dintre doua aprinderi succesive dupa exigentele cerute de instalatie

Fig.33

Se regleaza puterea minima de incalzire in functie de tabelul de reglaj prezent la pag.3

Fig.34

Se regleaza puterea maxima de incalzire in functie de tabelul de reglaj prezent la pag.3

Fig.35

Rev.0

TRANSFORMARI

Toate transformarile de la un tip de gaz la altul trebuie sa fie executate de personal calificat si autorizat SARIgas.

De la gaz metan la gaz GPL (butan - propan)

Demontati mantaua anterioara a cazanului;

Demontati capacul camerei de combustie (pt modelele ZF420A, ZF A, ZFW520A, vezi reprezentarea in explozie de la pag. si 14 poz.19).

Demontati arzatorul (pt toate modelele).

Inlocuiti duzele si garniturile conform tabelului C pag.3.

Montati arzatorul si capacul camerei de depresiune (pt modelele ZF420A, ZF A si ZFW520A).

Desurubati dopul D al stabilizatorului electrovalvei de gaz (Fig. 26).

Pt masurarea corecta a presiunii gazului la modelele ZF 420A ZF 520A si ZFW 520A, trebuie sa se insereze un teu portfurtun poz. F (Fig.28) intre punctele C- A- N.

Dupa ce ati alimentat electric cazanul si ati deschis robinetul de apa calda menajera la maxim, insurubati pana la max (fara a forta) surubul de plastic L (Fig.28) al stabilizatorului, apoi succesiv se insurubeaza prin cateva rotiri surubul E de la electrovalva de gaz in sens orar/antiorar (Fig. 8

Daca in tinpul ciclului de aprindere arzatorul nu se aprinde regulamentar, mariti sau diminuati presiunea gazului de aprindere a arzatorului, rotind in sens orar/antiorar rotita de plastica G (Fig.27) de la modulul de aprindere si control a flacarii la intrarea gazului in cazan pana se obtine o presiune a gazului la aprindere de 11 mbar pt propan si 9 mbar pt butan. In timpul acestei operatiuni faza electrica trebuie sa fie inversata , sau chiar scoateti firul de legatura de la modulul de aprindere si control a flacarii in punctul H (Fig.27).

Puneti intrerupatorul DIP1 de pe placa electronica pe pozitia GPL, (Fig.29)

Puneti intrerupatorul DIP2 de pe placa electronica pe pozitia "ON" (Activa) Fig.30, pozitionati butoanele de reglaj A si B (Fig.36) pe pozitia de maxim.

Dupa ce ati aprins arzatorul principal, reglati presiunea gazului la intrarea in cazan, de la regulatorul buteliei de gaz. Presiunea la arzator va trebui sa rezulte mbar pt propan si mbar pt butan. , urmariti tabelul "C" pag.3.

Pt un ultim reglaj puneti in pozitia originala OFF (Dezactivat) intrerupatorul "putere maxima" DIP2.

Reglati presiunea minima a gazului la arzator selectionand intrerupatorul DIP4 pe pozitia ON (Activa) (Fig. 32); desurubati/insurubati, cu o surubelnita surubul E (Fig.28). Presiunea va trebui sa fie 8,1 mbar pt propan si mbar pt butan; urmariti tabelul "C" pag.3.

Pt un ultim reglaj puneti intrerupatorul de "putere minima" DIP4 pe pozitia originala OFF (Dezactiva) .

Recontrolati presiunea maxima si minima actionand intrerupatoarele DIP2/4 vezi (Fig. 30/32.) cum s-a descris mai inainte.

Asigurati-va ca intrerupatoarele DIP2/4 (Fig.30/32) sunt pozitionate corect pe poz. OFF (Dezactivat). Reinsurubati capacul de protectie al stabilizatorului D (Fig.26), si faceti o noua sigilare.

Repozitionati butoanele de reglaj A si B la valorile dorite.

Legati din nou tubuletul siliconic conctat mai inainte la priza de compensare C a stabilizatorului, cu camera de depresiune a cazanului dupa ce ati scos derivatia in forma de "T" poz. F (Fig.28), numai pt modelele ZF ZFW.

Remontati apoi partile demontate ale cazanului.

OBS: Puterea maxima si minima pe incalzire poate fi reglata dupa necesarul cerut cu referire la tabelul A - B (pag.3). Pt a regla puterea maxima sau minima pe incalzire actionati pe trimerii (potentiometrele) pusi pe placa electronica Fig.37 pag.6.

Reglajul de minim va trebui sa fie efectuat in intervalul de 10-15 secunde si nu mai mult de 10-15 secunde de la aprinderea arzatorului.

Reglajul de maxim va trebui sa fie facut dupa 2 minute de la aprinderea arzatorului. Faza de reglaj de maxim sau de minim va fi mentinuta numai pt cateva minute, dupa care, functia se dezactiveaza automat; sau, respectiva functie se dezactiveaza cand unul di cele doua butoane A sau B (Fig.36) sunt repozitionate pe functia sau temperatura dorita.

Fig.36

Rev.0

De la gaz GPL (butan - propan) la gaz metan

Demontati mantaua anterioara a cazanului.

Demontati capacul camerei de combustie pentru modelele ZF420A si ZF A ZFW520A, (vezi reprezentarea in explozie de la pag. si 14 poz.19).

Demontati arzatorul (pt toate modelele).

Inlocuiti duzele si garniturile conform tabelului C pag.3.

Remontati arzatorul si capacul camerei de combustie (pt modelele ZF420A, ZF A si ZFW520A).

Indepartati capacul D de la stabilizatorul electrovalvei de gaz (Fig. 26).Pentru corecta masurare a presiunii gazului la modelele ZF 420A ZF 520A si ZFW 520A, este obligatorie inserarea unui teu portfurtun poz. F (Fig.28) intre punctele C- A- N.

Dupa ce ati alimentat electric cazanul si ati deschis robinetul de apa calda la debit maxim , desurubati cu 4-5 rotatii surubul de plastic L Fig.28 al stabilizatorului si apoi desurubati cu cateva rotatii surubul E al electrovalvei de gaz in sens antiorar Fig.

Daca in timpul ciclului de aprindere arzatorul principal nu se aprinde regulamentar, mariti sau micsorati presiunea de aprindere a gazului, rotind in sens orar/antiorar rotita de plastic G (Fig.27) a modulului de aprindere si control a flacarii pana se obtine o presiune de aprindere de 4 mbar. In timpul acestei operatii, fazele alimentarii electrice trebuie sa fie inversate; sau, se scoate de la modulul de aprindere si control contactul cablului conectat in punctul H (Fig.27).

Puneti intrerupatorul DIP1 de pe placa electronica pe pozitia METAN, (vezi Fig. 29)

Puneti intrerupatorul DIP2 de pe placa electronica pe pozitia "ON" (Activa) Fig. 30, pozitionati butoanele de reglaj A si B (Fig.36) pe pozitia maxima.

Dupa ce atiaprins arzatorul principal, reglati presiunea maxima de la electrovalva de gaz desuruband sau insuruband surubul de plastic L (Fig.28) al stabilizatorului pana la valoarea indicata in tabelul C pag.3 9,2mbar pt mod Z.. ZW.. si 9,8 mbar pt modelele ZF. ZFW.;

Dupa reglaj repuneti pe pozitia originala "OFF" (Dezactivat) intrerupatorul "putere maxima "DIP2.

Reglati presiunea minima a gazului la arzator selectionand intrerupatorul DIP4 pe pozitia "ON" (Activa) (Fig. 32); desurubati/insurubati cu o surubelnita surubul E (Fig. Presiunea va trebui sa rezulte la mbar conform Tabelului "C" pag.3.

Dupa reglaj repuneti pe pozitia originala "OFF" (Dezactivat) intrerupatorul "putere minima "DIP4.

Recontrolati presiunea maxima si minima actionand intrerupatoarele DIP2/4 vezi (Fig.30 / 32) cum s-a aratat mai inainte.

Asigurati-va ca intrerupatoarele DIP2/4 (Fig.30 si 32) sunt corect pozitionate pe Off (dezactivat). Re insurubati capacul de protectie al stabilizatorului D (Fig.26), si faceti o noua sigilare.

Repozitionati butoanele de reglaj A si B la valorile dorite.

Dezinserati teul port-furtun poz.F(fig.28) al aparatului de masura si legati tubuletul siliconic intre priza de compensare C a stabilizatorului si camera de depresiune a cazanului , numai pt modelele ZF si ZFW.

Remontati partile demontate ale cazanului.

Atentie: Puterea maxima si minima in regim de incalzire poate fi reglata dupa necesarul cerut conform cu tabelul A - B (pag.3). Pentru reglarea puterii maxime sau minime in regim de incalzire actionati asupra trimerilor (semireglabililor) de pe placa electronica Fig.37 pag.6.

Reglajul de minim va trebui sa fie facut intr-un timp nu mai mare de 10-15 secunde de la aprinderea arzatorului.

Reglajul de maxim va trebui sa fie facuta dupa 2 minute de la aprinderea arzatorului. Fazele de reglaj de maxim sau de minim se mentin numai pt cateva minute, deoarece odata acestea trecute, functia se dezactiveaza automat; sau, aceeasi functie se dezactiveaza cand unul dintre cele doua butoane A sau B (Fig.36) sunt repozitionati pe functia sau temperatura dorita.

Fig.37

Rev.0

NEREGULARITATI IN FUNCTIONARE

REMEDII

Programul "VARA"

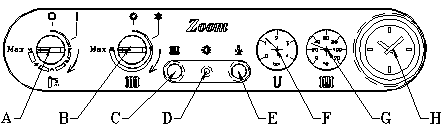

v    Arzatorul nu se aprinde si ledul D este stins (Fig.36):

Atentie. Verificati daca ledul C (Fig.36) este stins. Daca ledul C este aprins semnifica ca presiunea apei in interiorul cazanului este mai mica de 0,7 bar. In acest caz mariti presiunea apei in instalatie la 1 bar (stingerea ledului C).

Verificati pozitia butonului de reglaj A Fig.36.

Verificati alimentarea electrica.

Verificati continuitatea electrica a sigurantei fuzibile prezente pe placa electronica principala (F1-F2).

v    Cu robinetul de apa calda sanitara deschis arzatorul nu se aprinde si ledul D este aprins (Fig.36) sau se aprinde cu intermitente:

v    Verificati ca ledul "E" de pe placa electronica de reglaj este aprins (permanent la supratemperatura, cu intermitente pentru temperatura joasa)

Verificati fluxul minim de apa (mai mare de 3- 4 l/min.).

Verificati ca termostatul de siguranta poz.92 (Pag.13 -14) sa nu fie deschis (toate modelele). Se activeaza butonul de deblocare E Fig.36.

Verificati ca termostatul de siguranta pt fum poz.77 (Pag.11 -12) sa nu fie deschis (numai pt mod. Z 420A - Z 520A - ZW 520A).

Verificati inchiderea contactului la presostatul de aer de la ventilator.

Verificati presiunea gazului la intrarea in electrovalva poz. B Fig.26. sa fie la valoarea indicata in tabelul "C" pag.3.

Verificati functionarea ventilatorului.

Inlocuiti senzorul de flux poz.58 pag. de la 11 la 14.

v    Arzatorul se aprinde pentru cateva secunde:

Atentie. Nu insistati in tentativa de deblocare daca nu s-au scurs cel putin 10 minute intre un ciclu si altul, iesirea continua a gazului in fazele de aprindere poate face sa se acumuleze o cantitate ridicata de gaz in camera de combustie si de aceea cand se aprinde , explodeaza.

Controlati ca legatura electrica pt faza si neutru sa fie corecte (daca faza si neutrul sunt inversate cazanul intra in blocaj (avarie) in  circa 10 secunde de la aprindere).

Posibila defectiune la electrodul de sesizare a flacarii sau la cablul electrodului.

Posibila defectiune la modulul de aprindere si control ale flacarii.

Verificati conducta de aspiratie si evacuare a fumului.

Verificati functionarea presostatului de aer.

v    Arzatorul se aprinde dar temperatura apei calde sanitare nu e satisfacatoare.

Atentie. Verificati ca presiunea gazului de retea la intrare in electrovalva de gaz sa nu fie mai mica decat valoarea indicata in tabelul (C) la pag.3.

Verificati presiunea maxima si minima de la reglajul electrovalvei de gaz conform tabelului "B sau C" la pagina 3.

Posibila defectiune la sonda de temperatura pt apa sanitara.

Debit de apa ridicat cu temperatura apei reci sub 15°C.

Posibila defectiune la placa electronica de reglaj.

Schimbatorul, pe circuitul sanitar incarcat cu depuneri de calcare.

Rev.0

NEREGULARITATI IN FUNCTIONARE

REMEDII

Programul "IARNA" d

v    Arzatorul nu se aprinde si leduI D este aprins (Fig.36):

Verificati ca pozitia butonului de reglaj B sa fie pe pozitia iarna (d

Butonul B e reglat prea jos.

Ventilatorul defect  sau termostatul de siguranta deschis.

Telecomanda (termostatul de ambient) deschis: excludeti telecomanda punand in contact conectorii C-D pe placa electronica de reglaj.

v    Arzatorul nu se aprinde si ledul D se aprinde cu intermitenta (Fig.36):

Posibila defectiune la sonda de temperatura pe incalzire.

Verificati ca ledul "E" pe placa de reglaj sa nu fie aprins (permanent: pt supratemperatura; cu intermitenta: pt temperatura joasa).

v    Arzatorul ramane aprins numai pt putin timp.

Verificati functionarea ventilatorului.

Presostatul de aer nu mentine inchise contactele.

Reglati potentiometrul de reaprindere Fig.33 pag.4.

Reglati potentiometrul de minim Fig.34 pag.4 (presiunea gazului ridicata).

Debitul de apa in instalatia de incalzire foarte redus.

v    Arzatorul se aprinde dar dupa cateva minute de functionare termostatul de siguranta deschide contactele si apoi se aprinde butonul luminos E Fig.36:

Verificati ca pompa sa nu fie blocata sau ca rotorul sa nu fie incarcat de sedimente din instalatie.

Verificati ca nu cumva sa fie robineti inchisi la instalatie sau la calorifere.

Posibila prezenta aerului in instalatie; aerisiti instalatia cu cazanul oprit.

Reduceti presiunea maxima a gazului rotind in sens antiorar potentiometrul de reglaj Fig.35 pag.4

v    Cazanul nu functioneaza pe regim de apa calda sanitara

Verificati fluxul minim cerut pt apa calda (mai mare de 3-4 l/min.).

Inlocuiti senzorul de flux poz.58 pag. de la 11 la 14.

Rev.0

SCHEMA ELECTRICA INTERNA PENTRU CAZANUL CU TIRAJ NATURAL SI APRINDERE AUTOMATA SERIA Zoom Z 420A - Z 520A - ZW 520A

Semnalizari pe placa electronica "S.E."

A.    Pozitia deschisa a electrovalvei de gaz

B.    Activarea pompei in regim de incalzire

E.    Led aprins "ON" permanent:

Temperatura in schimbator >90°C.

Led aprins"ON" intermitent:

Pragul de atentie pt programul antiinghet cu activarea pompei.

Led aprins "ON" cu intermitente scurte:

Pragul de alarma pt programul antiinghet cu activarea pompei si a electrovalvei de  gaz

F.     Led "ON" permanent:

Functionarea pe program apa sanitara.

Led "ON" intermitent:

Semnalizare defectiune la sonda de temperatura pe regim sanitar.

G.    Led "ON" permanent:

Functionarea pe program de incalzire.

Led "ON" intermitent:

Semnalizare defectiune la sonda de temperatura pe regim de incalzire.

LEGENDA:



R.S.F. - Senzor de flux

S.T.S. - Sonda de temperatura pe regim sanitar

S.T.R. - Sonda de temperatura pe regim incalzire

T.L.S. - Termostat limita de siguranta

T.S.F.R.M. - Termostat de siguranta pt fum cu rearmare manuala

P.L.S. - Buton luminos de deblocare

L.F.P. - Led-ul "gata pt functionare"

P.C.  - Pompa de circulare

P.S.A. - Presostat de siguranta pt apa

L.S.M.A. - Lampa semnalizare lipsa apa

E.A.  - Electrod de aprindere

E.R.  - Electrod de flacara (cu ionizare)

C.A.C. - Modul de aprindere si control

S.E. - Placa electronica de reglaj

C.C.A.  - Conector pt incarcare automata (optional)

S.A.B.  - Semnalizare auxiliara a blocajului (max 3 mA)

Rev.1

SCHEMA ELECTRICA INTERNA PENTRU CAZANUL CU TIRAJ FORTAT SI CAMERÀ DE ARDERE ETANSÀ SI APRINDERE AUTOMATA SERIA Zoom ZF 420A - ZF 520A - ZFW 520A

Semnalizari pe placa de reglaj "S.E."

A.    Pozitia deschisa a electrovalvei de gaz

B.    Activarea pompei pe regim de incalzire

E.     Led aprins "ON" permanent:

Temperatura in schimbator >90°C.

Led aprins "ON" intermitent:

Pragul de activare a programului antiinghet- activarea pompei.

Led aprins "ON" cu intermitente scurte:

Pragul de alarma pt programul antiinghet -activarea pompei si a electrovalvei de gaz

F.     Led aprins "ON" permanent:

Functionarea pe programul apa sanitara.

Led aprins "ON" intermitent:

Semnalizare defectiune la sonda de temperatura pe apa calda sanitara.

G.    Led aprins "ON" permanent:

Functionarea in regim de incalzire.

Led aprins "ON" intermitent:

Semnalizare defectiune la sonda de temperatura pe incalzire.

LEGENDA:



R.S.F. - Senzor de flux

S.T.S. - Sonda de temperatura pe regim sanitar

S.T.R. - Sonda de temperatura pe regim incalzire

T.L.S. - Termostatul limita de siguranta

P.S.V. - Presostatul de siguranta pt ventilator

V.  - Ventilator

P.L.S. - Buton luminos de deblocaj

L.F.P. - Led-ul "gata de functionare"

P.C.  - Pompa de circulare

P.S.A. - Presostat de siguranta pt apa

L.S.M.A. - Lampa semnalizare lipsa apa

E.A.  - Electrod de aprindere

E.R.  - Electrod de flacara (cu ionizare)

C.A.C. - Modulul de aprindere si control

S.E. - Placa electronica de reglaj

C.C.A.  - Conector pt incarcare automata (optional)

S.A.B.  - Semnalizare auxiliara a blocajului (max 3 mA)

Rev.0

CAZANUL CU TIRAJ NATURAL SERIA Zoom Z 420A APRINDERE AUTOMATA

Rev.0

CAZANUL CU TIRAJ NATURAL SERIA Zoom Z 520A - ZW 520A APRINDERE AUTOMATA

Rev.1

CAZANUL CU TIRAJ FORTAT SI CAMERÀ DE ARDERE ETANSÀ SERIA Zoom ZF 420A APRINDERE AUTOMATA

Rev.1

CAZANUL CU TIRAJ FORTAT SI CAMERÀ DE ARDERE ETANSÀ SERIA Zoom ZF 520A - ZFW 520A APRINDERE AUTOMATA

Rev.1

Poz.

DESCRIERE ARTICOL

COD

Zoom

Z 420A

Zoom

Z 520A

ZW 520A

Zoom

ZF 420A

Zoom

ZF 520A

ZFW 520A

RACORD INTRARE GAZ

P

P

P

P

GARNITURA CONICA

P

P

GARNITURA CONICA INGUSTA

P

P

ARZATOR PRINCIPAL

P

P

P

P

SUPORT PORT- VIZOR

P

P

MONTANT CADRU DR SERIA 420

P

P

MONTANT CADRU STG SERIA 420

P

P

SUPORT IESIRE RACORDURI

P

P

P

P

SUPORT DR SUSTINERE CUTIE ELECTRICA

P

P

P

P

SUPORT STG SUSTINERE CUTIE ELECTRICA

P

P

P

P



PANOU POSTERIOR CAMERA DE COMBUSTIE

P

P

PANOU LATERAL DR CAMERA DE COMBUSTIE

P

P

P

P

PANOU LATERAL STG CAMERA DE COMBUSTIE

P

P

P

P

PANOU ANTERIOR CAMERA DE COMBUSTIE

P

P

P

P

CAPAC CU DEFLECTOARE PT FUM T.N.

P

P

CAMERA DE DEPRESIUNE

P

P

CAPAC PT CAMERA DE DEPRESIUNE

P

P

SUPORT FIXARE VENTILATOR

P

P

CARCASA PORT VENTILATOR

P

P

MONTANT CADRU DR SERIA 520

P

P

MONTANT CADRU STG SERIA 520

P

P

CAPAC DE INCHIDERE IESIRE FUM

P

P

MANTA SERIA 420

P

P

MANTA SERIA 520

P

P

PANOU REFRACTAR ANTERIOR

P

P

P

P

PANOU REFRACTAR POSTERIOR

P

P

P

P

PANOU REFRACTAR LATERAL

P

P

P

P

TEAVA RETUR RACORD / POMPA

P

P

P

P

TEAVA IESIRE ELECTROVALVA GAZ

P

P

P

P

TEAVA TUR INCALZIRE

P

P

P

P

TEAVA POMPA SCHIMBATOR

P

P

P

P

TEAVA IESIRE APA CALDA SANITARA

P

P

P

P

TEAVA INTRARE APA RECE SANITARA

P

P

P

P

TEAVA AERISITOR AUTOMAT

P

P

P

P

TUB LEGATURA VAS EXPANSIUNE SERIA 420

P

P

TUB LEGATURA VAS EXPANSIUNE SERIA 520

P

P

SONDA M.10 ASAMBLATA

P

P

P

P

GRILA INFERIOARA DE PROTECTIE

P

P

P

P

FUSTA CAMERA DE COMBUSTIE

P

P

SCHIMBATOR  DE CALDURA

P

P

P

P

VENTILATOR

P

P

PRESOSTAT APA

P

P

P

P

PRESOSTAT APA

P

P

SUPAPA DE SIGURANTA 3 bar

P

P

P

P

GARNITURA DE NEOPREN

P

P

ELECTROVALVA GAZ

P

P

P

P

POMPA DE CIRCULATIE

P

P

P

P

VAS DE EXPANSIUNE CIRCULAR

P

P

VAS DE EXPANSIUNE RECTANGULAR

P

P

GARNITURA PT ELECTROVALVA GAZ

P

P

P

P

Rev.1

Poz.

DESCRIERE ARTICOL

COD

Zoom

Z 420A

Zoom

Z 520A

ZW 520A

Zoom

ZF 420A

Zoom

ZF 520A

ZFW 520A

O-RING ELECTROVALVA GAZ

P

P

P

P

GARNITURA TRECERE CABLU

P

P

CORP DE PLASTIC AL FLUXOSTATULUI

P

P

P

P



GARNITURA TRECERE CABLU

P

P

SENZOR DE FLUX

P

P

P

P

DUZA ARZATOR PT METAN

P

P

P

P

SENZOR DE FLACARA CU CABLU

P

P

P

P

ELECTROD DE APRINDERE CU CABLU

P

P

P

P

MODUL APRINDERE T.N.

P

P

MODUL APRINDERE T.F.

P

P

GARNITURA 1/8"

P

P

P

P

GARNITURA ¼"

P

P

P

P

GARNITURA 3/8"

P

P

P

P

GARNITURA ½"

P

P

P

P

GARNITURA ¾"

P

P

P

P

GARNITURA 1"

P

P

P

P

ROBINET DE INCARCARE 1/8"

P

P

P

P

GRATAR ANTIRADIATIE

P

P

GARNITURA PT AERISITOR AUTOMAT

P

P

P

P

PIULITA DE ALAMA ½"

P

P

P

P

PIULITA DE ALAMA ¾"

P

P

P

P

GARNITURA PT SONDA M.10

P

P

P

P

PORTFURTUN

P

P

TERMOSTAT SIGURANTA PT  FUM 70°

P

P

GARNITURA DUZA ARZATOR

P

P

P

P

CUTIE ELECTRICA IN ABS

P

P

P

P

CAPAC CUTIE ELECTRICA SERIGRAFIAT

P

P

P

P

PLACA ELECTRONICA MOD. "ZOOM"

P

P

P

P

BUTON REGLAJ

P

P

P

P

GARNITURA BUTON

P

P

P

P

TIJA PRELUNGIRE BUTON

P

P

P

P

CAPAC TRANSPARENT PT LED

P

P

P

P

SIGURANTA FUZIBILA F1 (5x20mm) 3,15A

P

P

P

P

TERMOMETRU

P

P

P

P

MANOMETRU

P

P

P

P

LAMPA SEMNALIZARE LIPSA APA

P

P

P

P

PULSANTE LUMINOSO DI SBLOCCO

P

P

P

P

BALAMA CUTIE ELECTRICA

P

P

P

P

TERMOSTAT LIMITA 102°

P

P

P

P

ARC FIXARE TERMOSTAT  LIMITA

P

P

P

P

AERISITOR AUTOMAT

P

P

P

P

CAPAC RABATABIL

P

P

P

P

CARTE INSTRUCTIUNI Z 420A; Z 520A; ZF 420A; ZF 520A

P

P

P

P

CARTE INSTRUCTIUNI ZW 520A; ZFW 520A

P

P

SIGURANTA FUZIBILA F2 (5x20mm) 0,5A

P

P

P

P







Politica de confidentialitate







creeaza logo.com Copyright © 2024 - Toate drepturile rezervate.
Toate documentele au caracter informativ cu scop educational.
