Modul unitate de control si semnalizare (mucs)

Modul unitate de control si semnalizare (mucs)




MODUL UNITATE DE CONTROL SI SEMNALIZARE.

(MUCS)

C0. Generalitati

Modulul UCS (de comanda si semnalizare) supravegheaza si semnalizeaza intreaga functionare a statiei de energie. Contine un sistem cu microprocesor conectat printr-o interfata seriala cu sistemele de calcul din redresoare si care poate fi conectat la un calculator exterior sau la un modem pentru transferul la distanta al controlului (este necesara utilizarea unui software WINCSU). Este proiectat sa functioneze impreuna cu redresoarele Antrice SMR 15, SMR 30, SMR 50, SMR 100, atat pentru tensiunea de 24 V cat si pentru tensiunea de 48 V.

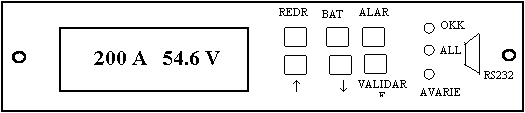

Pe panoul frontal se afla 3 indicatoare cu LED, un afisaj alfanumeric, o tastatura cu 6 butoane si un conector RS232.

Pe panoul spate se afla

un conector de legatura (pentru cablu plat 34 fire) cu placa interfata MUIB,

un conector de comunicatie cu redresoarele (4 fire),

un conector de legatura (pentru cablu plat cu 16 fire) cu placa de monitorizare tensiune alternativa trifazata,

un conector care se leaga fie prin interior la conectorul de pe panou RS232 fie este liber si se conecteaza la modem

un conector de la care se poate alimenta un modem cu o tensiune de 12 V.

ORICE UTILIZARE A UNUI CONECTOR DIN MCSU IN AFARA CELOR FOLOSITE IN CADRUL STATIEI DE ENERGIE LIVRATE DE ANTRICE ESTE INTERZISA!

Dimensiuni: inaltime 44 mm, latime 250 mm (cu urechile de prindere), adancime 270 mm.

Greutate: max. 1 kg.

C 1. Indicatoarele cu LED.

LED verde OK: indica functionarea normala a statiei

LED galben AL: clipitor indica existenta unei alarme care nu compromite functionarea statiei; daca alarma acustica este activata se produce si un sunet intermitent; continuu indica functionare normala in regim de egalizare.

LED rosu AVARIE: indica faptul ca unul sau mai multe redresoare sunt oprite.

Daca toate LED-urile sunt stinse cel mai probabil fie tensiunea de c.c. nu este prezenta (sunt arse sigurantele de pe MUIB) fie exista un defect intern in MCSU.

C 2. Afisajul alfanumeric.

Contine o linie cu 16 caractere de 9 mm prin care se afiseaza toate mesajele statiei. In mod normal se afiseaza ecranul principal: curentul, tensiunea si regimul de incarcare a bateriei:

TP  - tampon

EG - egalizare

TPC - tampon cu compensare de temperatura

EGC - egalizare cu compensare de temperatura.

Ex: 25A 54.7V TPC

In afara acestui ecran prin actionarea tastaturii se pot afisa meniurile:

SISTEM, REDRESOR, BATERIE, ALARME.

Meniul SISTEM afisat permanent contine informatii generale despre sistem.

Meniul REDRESOR (REDR) contine toti parametrii referitori la redresoare.

Meniul BATERIE (BAT) contine toti parametrii referitori la baterii.

Meniul ALARME (ALAR) contine lista cronologica a ultimelor 100 alarme.

C 2.1. Trecerea de la un meniu la altul

Daca nici un buton nu este apasat timp de 2 minute, afisajul se intoarce in meniul sistem (ecranul principal). Acesta arata tensiunea si curentul in sarcina.

Pentru a trece de la un meniu la altul se apasa butonul corespunzator. Exemplu pentru a intra in meniul baterie plecand din oricare alt meniu se apasa butonul BAT.

Pentru a reveni in meniul sistem din oricare alt meniu se apasa butonul meniului curent. Exemplu daca ne aflam in meniul redresor se apasa REDR si intram in meniul sistem.

C 2.2. Parcurgerea unui meniu.

Pentru a parcurge un meniu de la primul la ultimul ecran se apasa butonul

Pentru a parcurge un meniu de la ultimul la primul ecran se apasa butonul

C 2.3. Cresterea si scaderea parametrilor programabili.

Pentru a schimba un parametru programabil se apasa VALIDARE. Valoarea va clipi. Pentru a creste numarul se apasa , iar pentru a scadea numarul se apasa . Dupa obtinerea valorii dorite se apasa din nou VALIDARE.

C 2.4 Schimbarea parametrilor atunci cand functia securitate este activata.

Activarea functiei de securitate se face prin mesajul SIGURANTA ON. Interdictia de schimbare a parametrilor devine activa dupa 2 min de la activare.

Daca se incearca schimbarea parametrilor atunci cand functia securitate este activata pe afisaj apare FUNCTIE NEPERMISA. Pentru a anula efectul functiei securitate se apasa simultan, si VALIDARE pentru 10 secunde atunci cind este afisat mesajul SIGURANTA ON. Procedati apoi la schimbarea normala a valorilor.

C 2.5. Mesajele MUCS

Se prezinta in continuare lista mesajelor si semnificatiile lor. Valorile numerice indicate sunt cele care se programeaza la fabricatie.

C2.5.1.Meniul SISTEM

1. TEMP AMB - Daca traductorul este montat se indica temperatura mediului. Daca nu exista traductor se afisaza NU

Daca este activata placa de supraveghere a retelei monofazate (activarea este data mai jos) vor apare in continuare urmatoarele mesaje:

2. Vca valoarea tensiunii pe faza

3. Aca valoarea curentului pe faza

4. Frecv valoarea frecventei tensiunii de alimentare

Daca este activata placa de supraveghere a retelei monofazate (activarea este data mai jos) vor apare in continuare urmatoarele mesaje:

5. Vrs tensiunea masurata pe faza RS

6. Vst tensiunea masurata pe faza ST

7. Vrt tensiunea masurata pe faza RT

8. Ar curentul masurat pe faza R

9. As curentul masurat pe faza S

10. At curentul masurat pe faza T

11. Frecv valoarea masurata pentru frecventa

12. ALM TEMP AMB 55 C. La depasirea limitei se semnalizeaza alarma AL

13. ALM V mare 57,5 V (29 V). Tensiune de iesire a statiei peste limita superioara (alarma AL)

14. ALM V mica 48,0 V (24 V). Tensiune de iesire a statiei sub limita inferioara (alarma AL)

15. SIGUARANTA OFF. Este permisa/interzisa schimbarea valorilor. A fost explicat mai sus la C2.4.

16. Proba OFF/ON. In pozitia ON se aprind toate LED-urile si toti pixeli afisajului.

17. NUMAR RED 4. Numarul redresoarelor existente in echipament. Redresoarele se numara de sus in jos in cazul redresoarelor SMR 100 si de la stanga la dreapta in cazul celorlalte redresoare.

18. NUMAR BAT 2 Numarul de baterii existent (1 sau 2)

19. FS CC 400A. Sensibilitatea traductorului de curent al bateriei. Se fixeaza la fabricatie in functie de tipul traductorului de curent folosit. Utilizatorul nu trebuie sa modifice valoarea.

20. UCS # 0000000 Codul unitatii de control se utilizeaza la comanda de la distanta prin modem pentru individualizarea diverselor statii monitorizate. Daca nu exista modem nu se programeaza nimic.

21. DATA ORA cu formatul ZZ.LL.AA.HH.MM. Se introduc apasand sau pentru cresterea sau scaderea valorilor (pentru A sunt 2 cifre). Dupa obtinerea valorii dorite se apasa Validare si se trece pozitia urmatoare.



22. MODEM OFF. Statia nu este prevazuta cu modem.

In cazul in care se programeaza MODEM ON apar in continuare urmatoarele mesaje:

23. VALIDARE ALM ON/OFF daca este ON statia va lua legatura cu calculatorul de supraveghere de cate ori se va produce o alarma.

24. VALIDARE ZILE ON / OFF daca este ON statia va lua legatura cu calculatorul de supraveghere in fiecare zi la ora programata si va transmite starea statiei.

25. ORAR Tx 09:25 ora la care se va lua legatura cu calculatorul de supraveghere in fiecare zi.

26. NT1 , NT2, NT3 Numere de telefon care se apeleaza pe rand pentru a se lua legatura cu calculatorul de supraveghere.

27. NT1.., NT2.., NT3.., Daca numarul de telefon nu incape in primul ecran NT1 se continua in ecranul NT1.. etc.

28. ALM ACUSTICA ON/OFF. Se produce DA/NU alarma acustica

29. CA mono INACTIV. Statia nu este prevazuta cu placa de c.a. monofazata pentru masurarea tensiunii si curentului de intrare. Daca se apasa ON va apare CA mono CA 1 faz. Daca statia este prevazuta cu placa de c.a. monofazata in continuare vor apare urmatoarele mesaje:

30. Vca Max 260 V limita programata pentru semnalizarea tensiunii maxime de retea

31. Vca Min 187 V limita programata pentru semnalizarea tensiunii minime de retea

32. Frecv Max 55,0 limita programata pentru semnalizarea frecventei maxime a retelei

33. Frecv Min 45 limita programata pentru semnalizarea frecventei minim a retelei

34. CS CA -1- 100 A sensibilitatea maxima programata pentru traductorul de c.a.

Daca se activeaza placa de masura dar aceasta nu exista va apare alarma VCA in afara limitelor

35. CA TRIF [VALID] Statia nu este prevazuta cu placa de c.a. trifazata. Daca se apasa ON va apare CA 3 faz. Daca statia este prevazuta cu placa de CA trifazata pentru masurarea tensiunii si curentului de intrare vor apare urmatoarele mesaje:

36. VCA Max 260 V limita programata pentru semnalizarea tensiunii maxime de retea

37. VCA Min 200 V limita programata pentru semnalizarea tensiunii minime de retea

38. Fmax 3 FAZE 55.0 limita programata pentru semnalizarea frecventei maxime a retelei

39. Fmin 3 FAZE 45.0 limita programata pentru semnalizarea frecventei minime a retelei

40. CS AA - 3 100 A sensibilitatea maxima programata pentru traductorul de c.a.

Daca se activeaza placa de masura dar aceasta nu exista va apare alarma VCA in afara limitelor

Meniul REDRESOR

1. RED 1 17A Apasind se citesc curentii debitati de redresoare

2. RED 1 G1050ab 70C Daca in ecranul anterior se apasa VALIDARE se afiseaza varianta de software utilizata de procesorul redresorului si temperatura radiatorului, o noua apasare VALIDARE se intoarce la afisarea curentului.

3. Vtamp RED. Reprezinta suma intre tensiunea tampon a bateriei si rezerva de tensiune 'CADERE' prevazuta pentru compensarea cu temperatura, caderea de tensiune pe cabluri etc. NU SE REGLEAZA

4. Vegal RED. Reprezinta suma intre tensiunea egalizare si rezerva de tensiune 'CADERE' prevazuta pentru compensarea cu temperatura, caderea de tensiune pe cabluri etc. NU SE REGLEAZA

5. V mare RED 57,5 V (29,5 V). Limita superioara a tensiunii redresorului (alarma AL)

6. V mica RED 48,5 V (24,5 V). Limita inferioara a tensiunii redresorului (alarma AL)

7. Ilim RED 100 A. Curentul maxim pe care poate sa-l debiteze un redresor. La depasirea acestuia are loc reducerea tensiunii sarcinii. (alarma AL). Se regleaza in functie de redresorul din statie (16 A pentru SMR 15; 32 A pentru SMR 30; 50 A pentru SMR 50, 100 A pentru SMR 100)

8. Vcc MAX RED 58,5 V (30 V). Tensiunea maxima pe care o poate atinge un redresor in caz de avarie. Se semnalizeaza AVARIE si redresorul este oprit.

9. ANULARE ALARME. Daca in urma alarmei de la punctul anterior s-a inlaturat defectul (ex: s-a inlocuit redresorul) apasind VALIDARE se anuleaza alarma de avarie.

Meniul BATERIE

1. I BAT 1, I BAT 2. Curentii in cele doua baterii, la descarcare mesaj DESC. In cazul descarcarii apare alarma BATERIE IN DESCARCARE (alarma AL)

2. DIFER I DESC 20 A. Diferenta admisibila intre curentii de descarcare a bateriilor in timpul unei caderi de retea. Daca una din baterii livreaza un curent mai mare decat cealalta, cu 20 A, inseamna ca exista o problema cu acea baterie si va apare alarma. La statiile cu o singura baterie nu mai apare DIFER I DESC. Se stabileste de obicei la 20% din valoarea curentului total de descarcare.

3. TEMP BAT. Daca traductorul este montat se indica temperatura bateriei. Daca nu exista traductor se afiseaza NU. Existenta traductorului determina si efectuarea compensarii cu temperatura a tensiunii de incarcare a bateriei conf coef. CCT. Traductorul de temperatura se monteaza in punctul cel mai cald dintre cele doua baterii (sau al unei baterii). Daca se selecteaza alarma sonda de temperatura (vezi mai jos) lipsa sau defectarea sondei este semnalizata .

4. ALM TEMP BAT 55 C. La depasirea limitei se semnalizeaza alarma AL

5. Cap BAT1 140AH. Se indica capacitatea ramasa in baterie dupa o descarcare. NU SE REGLEAZA.

6. Cap BAT2 140AH. Se indica capacitatea ramasa in baterie dupa o descarcare. NU SE REGLEAZA.

7. C10 BAT 140AH. Capacitatea nominala a bateriei utilizate. Se fixeaza de catre utilizator.

8. CCT 4,0 mV/ C/elem. Coeficientul de compensare cu temperatura a tensiunii de incarcare a bateriei vezi cap 1.4.3. Se stabileste in domeniul 0,1 . 6 mV/0C/elem (celula).

9. CCT NOM 20C Valoarea temperaturii la care tensiunea sistemului nu este corectata. Domeniul de valori este 18sC. 270C. Daca nu se face corectia cu temperatura se scrie CCC (Off) 0.

10. NUMAR celule 24 (12) numarul de celule al bateriei.

11. Lim Ib Vb<Vdp 7 A. Limitarea curentului de incarcare atunci cand tensiunea bateriei < Vdp vezi cap 1.4.4.



12. Vdp 45,0 V (23 V). Tensiunea de descarcare profunda. La scaderea tensiunii bateriei sub aceasta limita se declanseaza alarma ALARMA BATERIE

13. Lim Ib Vb<Vt 14 A. Limitarea curentului de incarcare atunci cind tensiunea bateriei < Vt vezi cap 1.4.4.

14. Vtampon 54,5 V (27,2 V). Tensiunea tampon = tensiunea de iesire a statiei corectata sau nu cu temperatura.

15. Lim Ib Vb>Vt 10 A. Limitarea curentului de incarcare atunci cind tensiunea bateriei > Vt vezi cap 1.4.4.

16. V INC EGAL 56,0 V (28 V). Tensiunea de egalizare corectata sau nu cu temperatura.

17. CADERE 0,7 V. Rezerva de tensiune la redresoare pentru compensarea caderilor de tensiune pe cabluri si pentru reglajul cu temperatura a tensiunii de iesire a statiei

18. Vmin BAT 47 V 23,5 V). Nu se utilizeaza

19. CICLU EGAL V OFF / ON. Start egalizare in functie de tensiunea bateriei DA/NU,. LED galben AL se aprinde continuu. in timpul ciclului de egalizare

20. V ST. EG. 48 V (24 V) Tensiunea de prag pentru declansarea incarcarii rapide.

21. CICLU EGAL AH OFF / ON. Start egalizare in functie de sarcina pierduta de baterie DA/NU, Vezi cap 1.4.2.

22. AH ST EG 50AH. Valoarea sarcinii pierdute de baterie pentru declansarea inc. rapide.

23. I stop EG 25 A. Curentul de incarcare la care are loc sfirsitul ciclului de egalizare. Daca incarcarea se termina independent de curent se inlocuieste valoarea curentului cu o valoare mai mica de 5% din capacitatea bateriei si va apare I stop EG (OFF) 0 (sau 5) A.

24. DURATA EG 5 Ore. Incetarea ciclului de egalizare dupa limita de timp (vezi cap 1.4.2.). Daca egalizarea este facuta dupa Ah, atunci acest numar se fixeaza la valoarea cea mai mare (48 ore).

25. INTR EG 12 SAPT. Declansarea automata a unui ciclu de egalizare la trecerea unui interval de timp mai mare de 12 saptamini de la precedentul ciclu de egalizare

26. START MAN EG. Declansarea manuala a unui ciclu de egalizare - se apasa VALIDARE. Egalizarea se poate face numai daca sistemul este in tampon.

27. STOP MAN EG. Intreruperea manuala a unui ciclu de egalizare - se apasa VALIDARE. Intreruperea se poate face numai daca sistemul este in incarcare de egalizare.

28. Vsf desc 44,0 V (22 V). Daca tensiunea bateriei in descarcare scade sub aceasta valoare se decupleaza bateria si se semnalizeaza alarma SFRS DESC DESCHIS (contactor de cuplare a bateriei deschis).

29. SFRS DESC AUTO. La revenirea tensiunii retelei contactorul de cuplare a bateriei se inchide automat. Daca se apasa VALIDARE se obtine SFRS DESC INCHIS / DESCHIS - comanda manuala a contactorului

30. ALARMA SONDA OFF/ON. Semnalizarea defectarii (lipsei) sondei de temperatura DA / NU

31. TDB Per 60 Zile Se executa un Test de Descarcare a Bateriei (TDB) la fiecare 60 zile. Daca se programeaza 0 zile mesajul afisat este TDB OFF nu se executa test de descarcare a bateriei si nu se mai afisaza alte mesaje referitor la TDB.

32. TDB Ora 04 : 45 Ora la care se efectueaza TDB

33. TDB Dur 1h 25min Durata prevazuta pentru decarcarea bateriei. Daca durata efectiva de descarcare pana la atingerea tensiunii finale programate este mai mica decat cea prevazuta se considera TEST NEREUSIT si se produce o alarma.

34. TDB Curent 5A Curentul constant de descarcare a bateriei. Descarcarea bateriei se efectueaza pe sarcina statiei, deci curentul de descarcare trebuie programat la o valoare mai mica decat curentul debitat in sarcina.

35. TDB Sfrs V Tensiunea bateriei la sfarsitul testului.

36. TDB Sfrs C Capacitatea ramasa la sfarsitul testului.

37. Ultim TDB OK Testul anterior a fost reusit. Daca nu se afiseaza TDB Nereusit

Meniul ALARME

Modulul UCS inregistreaza in memorie toate alarmele produse incepind cu cea mai recenta. Numarul maxim de alarme este 100. Afisarea alarmelor se obtine apasind butonul ALAR.

Cand exista conditii pentru una sau mai multe alarme in acelasi timp, impreuna cu atentionarea data de LED, apare, alternand cu ecranul principal (curent - tensiune)

3 APASA VALID

In acest caz mesajul indica existenta a trei alarme care pot fi vizualizate apasand VALIDARE. Se afiseaza numarul de ordine al alarmei si numele acesteia:

1 LEG INTR RED

Daca nu se apasa VALIDARE timp de 10 sec. Displayul se reintoarce in ecranul principal si reincepe secventa de mai sus (alternanta ecran principal - apasa valid).

Numarul 1 corespunde celei mai recente alarme. Daca in interval de 2s se apasa urmatoarea alarma este afisata, daca se apasa din nou se afiseaza a 3-a alarma, etc. Daca dupa afisarea unei alarme nu se mai apasa va apare un ecran cu numarul de ordine al alarmei, data si ora acesteia:

1 01/06/98 21:35

Pentru a afisa o anumita alarma se apasa repetat pina se ajunge la alarma dorita apoi se asteapta 2s se va afisa numele alarmei si momentul in care s-a produs.

In tabelul urmator se prezinta o lista a alarmelor

Numele alarmei

Comentarii

LED
ALARMA RED

Combinatie a uneia sau mai multe alarme

G

ALARMA URGENTA RED

Unul sau mai multe redresoare oprite

G+R

Vcc MAX RED

Redresor oprit datorita supratensiunii pe iesire

G+R

REDRESOR OFF

Redresor oprit

G+R

NU RASPUNDE

Redresorul nu raspunde comenzii de la MCSU

G



LIMIT PUTERE

Redresorul este in limitare de putere

G

FUNCT IN GOL

Curentul de iesire al redresoarelor in jur de 1 A

G

LIMIT CURENT

Redresorul este in limitare de curent

G

Vcc MARE RED

Tensiunea masurata de redresor prea mare

G

Vcc MICA RED

Tensiunea masurata de redresor prea mica

G

DEFECT EPROM

EPROM din redresor sau MCSU defect

G

ECHIREP MINIMA

Bucla de reglare din redresor nu functioneaza normal

G

TEMPER MAX RED

Temperatura la radiatorul redresorului prea mare

G

CIRCUIT DCC

Convertorul c.c.-c.c. din redresor defect

G+R

DEFECT SONDA

Sonda de temperatura a redresorului defecta

G+R

DEFECT Vref

Tensiunea de referinta a microprocesorului redr. defecta

G+R

DEFECT ATCC

Convertorul boost din redresor defect

G+R

ECHIREP MAX

Blocare redresor datorita tensiunii de iesire prea mare

G+R

LIPSA VCA

Nici un redresor nu raspunde (lipsa tens. de alimentare)

G+R

DEFECT SONDA TEM

Senzorul de temperatura baterie scos sau defect

G

INT BAT DESCHIS

Intrerupator baterie (cu contact aux.) deschis

G

SIG SARCINA CC

Intrerupator de sarcina deschi (cu contact aux.)

G

SF DESC DESCH

LVDS deschis

G

TEN IESIRE MAX

Tensiunea de iesire a sistemului prea mare

G

TEN IESIRE MIN

Tensiunea de iesire a sistemului prea mica

G

BAT IN DESCARC

Bateria este in descarcare

G

DEFECT COMUNIC

Unul sau mai multe redresoare nu raspund

G

VCA AFARA LIM

Valabila numai cu placa de monitorizare c. a.

G+R

FREC AFARA LIM

Valabila numai cu placa de monitorizare c.a.

G

MAX TEMP AMB

Temperatura ambianta mai mare decat cea fixata

G

MAX TEMP BAT

Temperatura bateriei mai mare decat cea fixata

G

LIMIT I BAT

Curentul de incarcare a bateriei este limitat la valoarea stabilita

G

TDB NEREUSIT

Nu s-a facut testul de descarcare a bateriei

G

INCARC RAPIDA

Sistemul este in incarcare rapida

G*

R = LED rosu; G = LED galben clipitor; * = LED aprins continuu

PANOUL FRONTAL MCSU



PANOUL SPATE MCSU









Politica de confidentialitate







creeaza logo.com Copyright © 2024 - Toate drepturile rezervate.
Toate documentele au caracter informativ cu scop educational.
