Circuite in conductie continua

Circuite in conductie continua




Circuite in conductie continua

Circuite cu diode de fuga

Dioda de fuga se utilizeaza in circuitele rezistiv-inductive atunci cand se

doreste eliminarea conductiei intrerupte si reducerea factorului de ondulatie al

curentului.Circuitul de test se prezinta in fig. 2.23.Desi circuitul asigura

conductia permanenta in circuit , curentul sursei este discontinuu si continutul

in armonici este mare.Limitele de curent prin circuit se pot calcula cu relatiile:

Fig. 2.23. Circuitul de test cu dioda de fuga si forme de unda rezultate

Circuite cu condensator de filtraj



Pentru reducerea factorului de ondulatie al tensiunii sarcinii se monteaza in

parallel cu aceasta un condensator de filtraj.In fig. 2.24 se prezinta un circuit de

test rezistiv cu condensator de filtraj.Condensatorul de filtraj se va dimensiona inasa fel incat sa se admita o ondulatie maxima a tensiunii sarcinii de λu=30%.

Curentul prin condensator este dat de relatia:

Fig. 2.24. Circuit rezistiv cu condensator de filtraj

Se poate aproxima valoarea capacitatii considerand diferente finite pentru o

durata de o perioada T:

Valoarea medie a curentului prin condensator se determina cu relatia:

Variatia tensiunii pe condensator este :

in care Um reperezinta amplitudinea tensiunii sursei de alimentare.

Curentul maxim prin condensator este deci:

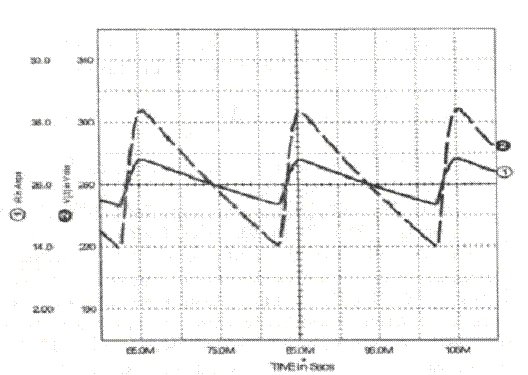

In figura 2.25 sunt prezentate formele de unda ale curentului prin sarcina pur

rezistiva si a tensiunii la bornele sarcinii.Se observa ca un filtraj mai bun se

obtine folosind un condensator de capacitate mare, dar curentul absorbit de la

retea ar atinge valori ridicate.Din acest motiv, in practica este recomandata

folosirea redresoarelor monofazate dubla alternanta.

Fig. 2.25. Influenta condensatoruluide filtraj in cazul unei sarcini capacitive
