Filtru F.T.J cu condensator

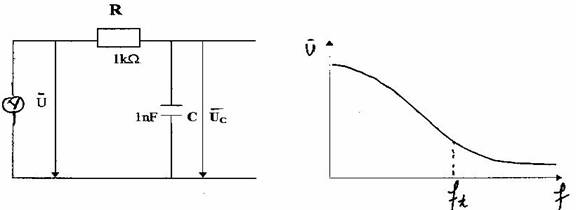

Circuitul e alcatuit dintr-un element rezistiv si un condensator aplicatiile lui bazandu-se pe comportarea lui curent alternativ. Semnalul se poate obtine fie la bornele condensatorului fie la bornele elementului rezistiv
U=UR+Uc
Impedanta circuitului:
Z=![]()
Curentul
I=U/Z=U/![]()
Tensiunea la bornele condensatorului se calculeaza cu legea lui Ohm
Uc=XcI=U(1/ωC)/![]()
Uc=U/![]()
Valoarea tensiuni Uc depinde de frecventa semnalului aplicat, cand variaza intre 0 si ∞.
Uc ia valorile: ω =0;Uc=U
ω =∞:Uc=0
Circuitele pasive care determina o modificare la bornele de iesire in functie de frecventa semnalului aplicat la intrare, poarta numele de filtre.
Cand la cresterea frecventei la o anumita valoare numita frecventa de taiere amplificarea semnalului scade filtrele se numesc FTJ.
RC se comporta ca FTJ cu
FT=1/2π RC=1/2π10
10
=10
/6.28=159,23*10![]()
160KHZ
Daca C=C1+C2 (C1 paralel cu C2)
FT=1/2π2·10
10
=80 khz
|
