Rezonanta serie

Rezonanta serie

Circuit LC serie

Un efect similar rezonantei paralel are loc si in circuitele inductiv-capacitive serie. Atunci cand este atinsa o stare de rezonanta (reactanta capacitiva este egala cu cea inductiva), cele doua impedante se anuleaza reciproc iar impedanta totala scade la zero!

Frecventa de rezonanta

Formula frecventei de rezonanta calculata anterior este valabila atat pentru circuitele LC paralel cat si pentru cele serie.

Impedanta totala

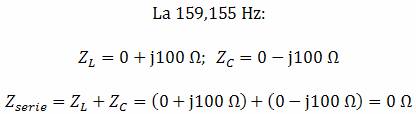

Dupa cum am spus si mai sus, impedanta totala la rezonanta scade spre zero. Matematic, acest lucru arata astfel:

Graficul curent-frecventa

Fiindca impedanta serie totala este 0 Ω la frecventa de rezonanta de 159,155 Hz, se va produce un scurt circuit la bornele sursei de curent alternativ la rezonanta. Graficul curentului in functie de frecventa este cel din figura alaturata.

Putem observa de pe grafic, ca la frecventa de rezonanta de 159,155 Hz (aproximativ), valoarea curentului prin circuit este maxima, ceea ce sugereaza un scurt-circuit.

Observatie

Atentie, datorita curentilor mari ce se pot dezvolta intr-un circuit LC serie la rezonanta, este posibila aparitia unor caderi de tensiune periculoase pe condensator si bobina, intrucat fiecare component are o impedanta suficient de mare. Daca alimentam acest circuit cu doar 1 V, caderile de tensiune pe cele doua componente pot atinge valori impresionante de aproximativ 70 V ! Prin urmare, fiti foarte atenti atunci cand experimentati cu astfel de circuite!
