CALCULUL CONSUMULUI TEHNOLOGIC DE GAZE IN ACTIVITATEA DE PRODUCTIE A PETROM E&P

CONFORM NOILOR CERINTE LEGALE

CAP. 1

CONFIGURATIA SISTEMELOR TEHNOLOGICE EXISTENTE DE PRODUCTIE, COLECTARE, TRATARE, TRANSPORT SI INMAGAZINARE GAZE

1.1            SCHEMELE TEHNOLOGICE DE PRINCIPIU PENTRU INSTALATIILE EXISTENTE DIN DOTAREA PROPRIE PRNTRU CARE SE VOR CALCULA CONSUMURI TEHNOLOGICE

Aceste schite sunt pentru:

- sonda si linie de amestec, aprox. 11000 sonde

- parc productie vechi 482

- parc productie modernizat 89

- statie de uscare gaze, 18 uscari

- instalatie de dezbenzinare gaze, 8 dezbenzinari

- statie de compresoare, 105 statii

- instalatie de deetanizate gaze, 2 deetanizari

- statie de reglare si masura gaze, aprox 156 SRM-uri

- depozit tratare titei, 54 depozite

1.2. SCHEMELE INTERCONECTARILOR TEHNOLOGICE CU SISTEMUL PRODUCATORULUI – TRANSPORTATORULUI – DISTRIBUITORULUI DE GAZE NATURALE

Aceste interconectari se gazesc in hartile care insotesc aceasta documentatie.

1.3. SCHEMELE SISTEMELOR MASURARE/CONTORIZARE A GAZELOR EXISTENTE FOLOSITE DE TITULARUL DE ACORD PETROLIER

In Petrom E&P sa folosesc mai multe sisteme de masurare a cantitailor de gaze si acestea sunt:

- cu masurarea presiunii diferentiale creata de o un orificiu montat in fluxul de gaze si inregistrarea acesteia pe o diagrama de hartie.

Calculul debitului de gaze se face prin planimetrarea suprafetei din interiorul liniei inregistrate si aplicare corectiei de presiune si temperatura medie.

- cu contor cu turbina

- cu contor cu pistoane rotative

- cu noile statii de masura gaze realizate in “Proiectul Gas Metering Stations”, aceste sunt de 2 tipuri:

Tip 1 cu contoare de gaze ultrasonic si turbina inseriate.

Tip 2 cu contoare de gaze cu turbina paralele .

Mai jos se gasesc schemele de principiu ala acestor sisteme de masurare gaze.





























Diafragma si Inregistrare Presiune Diferentiala pe Diagrama

Contor  de gaze cu Turbina



Contor de gaze cu Pistoane Rotative



Tipuri de statii modernizate pentru masurare gaze

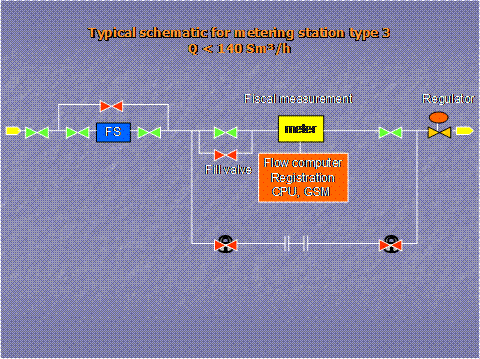

Tipul 3:  Q < 140 Sm³/h





Robinet de intrare si de iesire statie

·        tip protectie la avarie

·        robinete de umplere cu vane pe ambele parti

  Separator filtru

·        pentru gaze uscate- sisteme cu cartuse,pentru gaze umede sisteme cu cartuse si sisteme ciclon

·        functionarea trebuie controlata

·        robinete de intrare, iesire si bypass

·        optional valva de umplere

Masurare fiscala

Sistem de masura echipat cu un contor de gaze cu turbina sau contor de gaz cu piston rotativ

Fara sistem master

Fara sistem alternativ

linie bypass la contorul fiscal, cu posibilitatea instalarii unui contor de control.

Dispozitv de control al contorizarii:

Acest tip de statie nu necesita un al doilea dispozitiv de masura

  Colector gaz

• Colectoare de gaz trebuie instalate atat inainte cat si dupa sistemele de masurare

Date privind calitatea gazului:

• In general, calitatea gazului nu se masoara online, ci se preleveaza numai probe

Transmisie de date:

Transmisie de date fiscale prin DSfG, fara sistem comandat de la distanta

  Regulator sistem:

• Regulator master: se controleaza debitul si, daca este necesar, presiunea

• Regulator backup: se controleaza numai presiunea

•Robinete de intrare si iesire pentru fiecare regulator

Disponibilitatea dispozitivului de masurare si a sigurantei distributiei

• Disponibilitatea dispozitivului de masurare trebuie sa fie de minim 99%.

• Fiabilitatea (continuitatea alimentarii cu gaz) trebuie sa fie 100%.

Defectarea unui contor de gaz cu piston rotativ poate intrerupe debitul de gaz si astfel pune in pericol siguranta distributiei. Vor fi prevazute instalatii suplimentare pentru a asigura o siguranta sporita a distributiei.

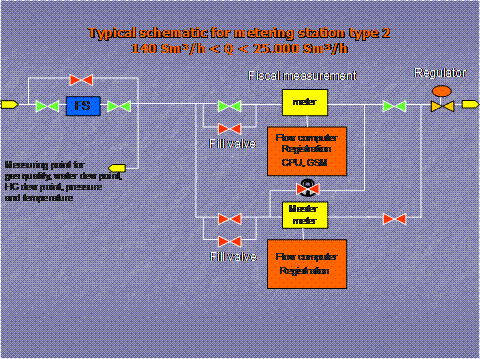

Tipul 2: 140 Sm³/h < Q < 25.000 Sm³/h



Robinet de intrare si de iesire statie

tip protectie la avarie

robinete de umplere cu vane pe ambele parti

Separator filtru

pentru gaze uscate- sisteme cu cartuse,pentru gaze umede sisteme cu cartuse si sisteme ciclon

functionarea trebuie controlata

robinete de intrare, iesire si bypass

optional valva de umplere

Masurare fiscala

          Sistem de masurare echipat cu contor de gaz cu turbina sau cu ultrasunete.

          Sistem master echipat cu acelasi tip de contor, pentru inspectie

          In cazul defectarii sistemului de masurare, masterul poate avea rolul de contor alternativ

          Exista un bypass catre sistemul de masura, via sistemul master.

Dispozitiv de control al contorizarii:

          Acest tip de statie nu necesita un al doilea dispozitiv de masurare a nivelului debitului

Colector gaz

• Colectoare de gaz trebuie instalate atat inainte cat si dupa sistemele de masurare

Date privind calitatea gazului:

• In general, calitatea gazului trebuie masurata online

Transmisie de date:

• Transmisie de date fiscale si de control prin DSfG

Regulator sistem:

• Regulator master: se controleaza debitul si, daca este necesar, presiunea

• Regulator backup: se controleaza numai presiunea

•Robinete de intrare si iesire pentru fiecare regulator

Disponibilitatea dispozitivului de masura si a sigurantei distributiei

• Disponibilitatea dispozitivului de masura trebuie sa fie de minim 99%.

• Fiabilitatea (continuitatea alimentarii cu gaz) trebuie sa fie 100%.

Sistem de control al statiei

• Fara sistem comandat de la distanta

• Complet automatizat

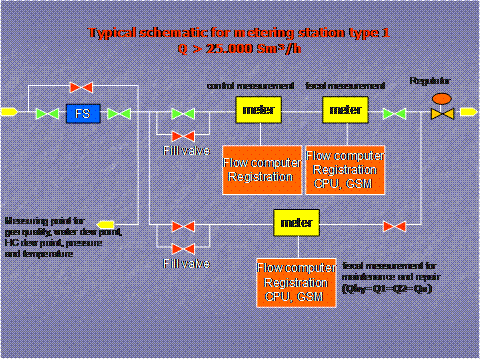

Tipul 1: Q > 25.000 Sm3/h

Robinet de intrare si de iesire statie

·        tip protectie la avarie

·        robinete de umplere cu vane pe ambele parti

   Separator filtru

·        pentru gaze uscate- sisteme cu cartuse,pentru gaze umede sisteme cu cartuse si sisteme ciclon

·        functionarea trebuie controlata

·        robinete de intrare, iesire si bypass

·        optional valva de umplere

Masurare fiscala

Fiecare sistem de masurare este echipat cu un contor de gaz cu turbina sau cu ultrasunete

Numar de contoare dupa cum este necesar

Trebuie instalat un sistem alternativ de masura cu un singur contor



Dispozitiv de control al contorizarii:

Fiecare sistem de masura va fi prevazut cu un contor de gaz cu ultrasunete sau cu turbina, conectat in paralel cu dispozitivul de masurare fiscala

Colector gaz

• Colectoare de gaz trebuie instalate atat inainte cat si dupa sistemele de masurare

    Date privind calitatea gazului::

Pentru capacitati proiectate ce depasesc 25,000 Sm³/h, se va asigura  masurarea continua a compozitiei gazelor, folosind un cromatograf de gaz cu 11 componente.

Transmisie de date:

• Transmisie de date fiscale si de control prin DSfG

Regulator sistem:

• Regulator master: se controleaza debitul si, daca este necesar, presiunea

• Regulator backup: se controleaza numai presiunea

•Robinete de intrare si iesire pentru fiecare regulator

Disponibilitatea dispozitivului de masurare si a sigurantei distributiei

• Disponibilitatea dispozitivului de masura trebuie sa fie de minim 99%.

• Fiabilitatea (continuitatea alimentarii cu gaz) trebuie sa fie 100%.

Sistem de control al statiei

• Fara sistem comandat de la distanta

• Complet automatizat

CAP. 2

DESCRIEREA/DEFINIREA/CLASIFICAREA CONSUMURILOR TEHNOLOGICE

2.1. CONSUMURI DIRECTE IN INSTALATII TEHNOLOGICE

2.1.1. CONSUMURI  PENTRU INCALZIRE/TRATARE/CONDITIONARE IN PARCURI SI DEPOZITE

Aceste consumuri de gaze sunt asociate procesului de productie/tratare/conditionare  titei, proces ce necesita un aport important de caldura datorita proprietatilor titeiurilor extrase in Romania cat si conditiilor climatice din zonele de exploatare.

Acest consum include si consumul de gaze pentru producerea agentului necesar deparafinarii tubingului.

Pentru aceasta se folosesc 530 Baterii de cazane cu un consum mediu de 145 Ncm/h/cazan.

2.1.2. CONSUMURI  PENTRU PRODUCEREA DE ABUR NECESAR PENTRU ZACAMINTELE CARE EXPLOATEAZA TITEI GREU/VASCOS

O parte din zacamintele de titei eploatate de Petrom E&P sunt zacaminte ce contin titeiuri cu densitati si vascozitati ridicate. In conditiile de temperatura si presiune din aceste zacaminte acest titei nu poate fi exploatat.

Pentru a putea exploata aceste zacaminte se ridica temperatura titeiului in zacamant prin injectie continua sau intermitenta de abur.

Pentru aceasta se folosesc 19 Baterii de cazane cu un consum mediu de 180 Nmc/h/cazan

2.1.3. CONSUMURI  PENTRU  INCALZIREA/CONDITIONAREA SI COMPRIMARE GAZE

. Consum asociat recuperarii fractiilor C2+ si C3+  din gaze extrase;

Acest consum reprezinta gazele utilizate in bateriile termice alocate instalatiilor de dezbenzinare si deetanizare

Pentru aceasta se folosesc 10 Baterii de cazane cu un consum mediu de 600 Nmc/h/cazan

. Consum asociat deshidratarii gazelor;

Acest consum reprezinta gazele utilizate in cuptoarele cu flacara directa alocate instalatiilor de uscare gaze

Pentru aceasta se folosesc 17 Cuptoare cu flacara directa de tip IFD 1000kw cu un consum mediu de 8 Ncm/h/IFD

. Consum gaze transformate in etan si gazolina.

Acest consum reprezinta gazele transformate in gazolina si etan in urma proceselor de dezbenzinare si deetanizare.

Vgaz = 0.51 x mgazolina (Nmc),

mgazolina   (kg)

. Consum gaze pentru combustie compresoare

Acest consum reprezinta gazele folosite ca si combustibil de catre compresoarele actionate de motoare termice pe gaze.

Pentru aceasta se folosesc 5 Statii de Compresoare de tip 10GK cu un consum mediu de 375 Nm/h/masina.

2.1.4. CONSUMURI  PENTRU  PRODUCEREA DE CURENT ELECTRIC ON SI OFF SHORE

Acest consum reprezinta gazele folosite ca si combustibil in centralele de producere a curentului electric in facilitatile on si off shore.

Curentul electric produs de aceste centrale, in ambele situatii,  este destinat in exclusivitate consumului intern Petrom E&P.

Pentru aceasta se folosesc 4 centrale pe gaz   ( 3 offshore si  1 onshore ) cu un consum mediu de 1300 Nmc/h/centrala.

2.2. CONSUMURI DISIMULATE/PIERDERI INEVITABILE SI NEIDENTIFICABILE IN SISTEMUL TEHNOLOGIC (normativ MLPAT nr. 75/05.10.99)

Modul de calcul al acestor  consumuri este fundamentat in cadrul:

 Proiectului nr. 100/1664 “ METODOLOGIE DE FUNDAMENTARE A CONSUMURILOR TEHNOLOGICE REALIZATE IN SUBUNITATILE PETROM S.A. – 18 SUBUNITATI”si

Proiectului nr.100/2203/2007 “ STUDIUL DE FUNDAMENTARE A CONSUMURILOR DISIMULATE CONSIDERATE PIERDERI DE GAZE IN INSTALATIILE TEHNOLOGICE REPREZENTATIVE DIN CADRUL S.C. PETROMS.A.” realizat de PETROSTAR Ploiesti care se gaseste in continuarea acestei documentatii, dupa CAP 4.

CAP. 3.

MASURI IDENTIFICATE IN VEDEREA REDUCERII CONSUMURILOR/PIERDERILOR TEHNOLOGICE DE GAZE

Catre ANRM Bucuresti

                                                                                   28.03.2008

Justificare consum tehnologic de gaze si masuri luate de PETROM E&P pentru reducrera acestora.

PETROM E&P are ca activitate principala productia de titei si gaze. Aceasta activitate se desfasoara intr-o arie foarte larga pe teritoriul Romaniei.

Procesare titeiului si gazelor in vederea aduceri lor la conditiile de livarare este o activitate complexa si necesita un numar mare de facilitati de suprafata.

Aceste tipuri de facilitati sunt:

- instalatiile de suprafata de la gura sondelor

- conductele de amestec dintre sonde si parcurile de separare

- parcurile de separare

- conducte magistrale de titei intre parcuri si depozitele de tratare

- depozite de tratatre titei

- conducte magistrala de gaze

- statii de comprimare gaze

- statii de dezbenzinare gaze

- statii de deetanizare gaze

- statii de uscare gaze

- statii de masura gaze

- conducte magistrale de apa sarata

- statii de injectie apa sarata

- baterii de producere a energiei termice

- retele electrice

- drumuri.

Datorita proprietatilor titeiurilor, naturii proceselor pe care le parcurg titeiul si gazele si conditiilor climatice din Romania este nevoie de multa energie termica.

Aceasta energie se obtine in baterii termice de cazane, incalzitoare cu flacare directa, centrale termice cu apa calda, cuptoare pentru incalzit gaze de regenerare.

Toate aceste echipamente de producere caldura folosesc o parte din gazele naturale produse de PETROM E&P ca si combustibil.

In prezent exista in PETROM E&P 967 de astfel de echipamente din care 703 sunt in functiune.

Din aceste 703 in functiune 177 (25%) sunt centrale pe apa calda montate in urma modernizarii facilitatilor vechi si au ca principal efect reducerea cantitatii de gaze consumate.

Activitatea de modernizare a tuturor facilitatilor de productie din PETROM E&P este in derulare, unul din efectele acesteor moderizari este reducerea consumului de gaze naturale .

Mai jos sunt enumerate principalele proiecte de modernizare a facilitatilor de productie din PETROM E&P:





 -    Inlocuirea cazanelor de abur cu instalatii pe apa calda

Obiectivul este inlocuirea proceselor tehnologice bazate pe incalzirea cu abur (care implica si pierderi mai mari de caldura) cu procese bazate pe incalzirea cu apa calda (pierderi mai mici si siguranta mai mare in exploatare)

-      OSPS - Optimizarea Sistemelor de Productie de Suprafata

Se urmareste reorganizarea sistemelor de colectare si procesare a productiei din parcurile de titei, pentru reducerea la minimum a consumurilor energetice specifice (energie electrica de pompare si energie termica pentru procesarea titeiului)

-      Modernizarea statiilor de compresoare

Scopul este acela de a realiza statii modernizate de compresoare, corespunzatoare actualelor valori de presiuni si debite comprimate, precum si utilizarea de compresoare cu eficienta superioara (de exemplu eliminarea gazo-moto compresoarelor)

-      Realizarea de instalatii de cogenerare la principalii consumatori de energie termica din Petrom E&P

In vederea reducerii consumurilor energetice totale (termice + electrice), energia termica pentru procesele tehnologice continue (dezbenzinare, injectie abur in zacamant etc.) se va produce local in instalatii de cogenerare, in timp ce energia electrica astfel rezultata va fi in totalitate destinata consumului intern Petrom.

-     Modernizarea sistemului de conducte aferente sistemului de productie din Petrom E&P

      In vederea reducerii pierderilor de gaze datorate neetanseitatilor, spargerilor si a altor defectiuni aparute in sistemul de conducte Petrom E&P actioneaza in sensul optimizari si modernizari sistemul actual de conducte.

CAP. 4

FISA CONSUMURILOR TEHNOLOGICE MASURATE SI EVALUATE PE CONSUMATORI/UNITATI DE ORGANIZARE

Acest capitol cuprinde urmatoarele fise:

-   Consumuri directe in instalatiile tehnologice petrom E&P

- Consumuri disimulate (suflate) pe tipuri de facilitati de productie Petrom E&P

- TOTAL Consum gaze Petrom E&P – conform noilor cerinte legale.

Referitor la consumurile directe va informam ca exista Grupuri de Zacaminte unde consumul direct de gaze este mai mare decat productia de gaze.

In acesta situatie suplimentarea cantitati de gaze se face intre Grupurile de Zacaminte:

-    direct prin intermediul conductelor PETROM

- indirect prin intermediul conductelor SNTGN TRANSGAZ.

Suplimentare directa:

Moreni-Gura Ocnitei-Razvad de la Strambu-Cobia-Leordeni-Ludesti

Suplimentare indirecta:

Videle-Vadu Lat de la Prejba Nord si Ileana - Cartojani

Independenta-Oprisenesti de la Burcioaia - Barbuncesti




loading...
loading...


.com Copyright © 2017 - Toate drepturile rezervate.
Toate documentele au caracter informativ cu scop educational.


Proiecte

vezi toate proiectele
 PROIECT DE LECTIE Clasa: I Matematica - Adunarea si scaderea numerelor naturale de la 0 la 30, fara trecere peste ordin
 Proiect didactic Grupa: mijlocie - Consolidarea mersului in echilibru pe o linie trasata pe sol (30 cm)
 Redresor electronic automat pentru incarcarea bateriilor auto - proiect atestat
 Proiectarea instalatiilor de alimentare ale motoarelor cu aprindere prin scanteie cu carburator

Lucrari de diploma

vezi toate lucrarile de diploma
 Lucrare de diploma - eritrodermia psoriazica
 ACTIUNEA DIPLOMATICA A ROMANIEI LA CONFERINTA DE PACE DE LA PARIS (1946-1947)
 Proiect diploma Finante Banci - REALIZAREA INSPECTIEI FISCALE LA O SOCIETATE COMERCIALA
 Lucrare de diploma managementul firmei “diagnosticul si evaluarea firmei”

Lucrari licenta

vezi toate lucrarile de licenta
 CONTABILITATEA FINANCIARA TESTE GRILA LICENTA
 LUCRARE DE LICENTA - FACULTATEA DE EDUCATIE FIZICA SI SPORT
 Lucrare de licenta stiintele naturii siecologie - 'surse de poluare a clisurii dunarii”
 LUCRARE DE LICENTA - Gestiunea stocurilor de materii prime si materiale

Lucrari doctorat

vezi toate lucrarile de doctorat
 Doctorat - Modele dinamice de simulare ale accidentelor rutiere produse intre autovehicul si pieton
 Diagnosticul ecografic in unele afectiuni gastroduodenale si hepatobiliare la animalele de companie - TEZA DE DOCTORAT
 LUCRARE DE DOCTORAT ZOOTEHNIE - AMELIORARE - Estimarea valorii economice a caracterelor din obiectivul ameliorarii intr-o linie materna de porcine

Proiecte de atestat

vezi toate proiectele de atestat
 Proiect atestat informatica- Tehnician operator tehnica de calcul - Unitati de Stocare
 LUCRARE DE ATESTAT ELECTRONIST - TEHNICA DE CALCUL - Placa de baza
 ATESTAT PROFESIONAL LA INFORMATICA - programare FoxPro for Windows
 Proiect atestat tehnician in turism - carnaval la venezia




MODUL DE ACTIUNE AL AGENTILOR DE PAZA SI PROTECTIE IN DIVERSE SITUATII
Bistrita, vremuri de criza
CHESTIONAR DE OPINIE
BUNATATILE BUNICII - REFERAT
Alegerea tipului de autobasculanta
NOTIUNI, CATEGORII SI PRINCIPII ESTETICE
Proiect de absolvire - Ospatar(chelner), vanzator in unitatile de alimentatie - Clasificarea Veselei
Ce este proiectarea agila




loading...

Termeni si conditii
Contact
Creeaza si tu
