Structura interna a unui PAL

Structura interna a unui PAL

Intrarile nu sunt decodificate complet, ceea ce permite marirea numarului de intrari

Prezinta urmatoarele facilitati:

pini de intrare iesire programabili




iesiri combinationale sau cu bistabile cu reactie spre aria programabila

iesiri cu polaritate programabila.

Aplicatie:

Sa se implementeze functiile:


Circuitul PAL16L8

Circuitul PAL16L8

Acest circuit ofera complexitatea echivalenta a 150 de porti

Aria de porti SI programabila este organizata pe 64 de randuri si 32 de coloane, continand 2048 legaturi fuzibile

Fiecare din cele 64 de porti SI are 32 de intrari

8 porti SI sunt asignate unei porti SAU fixe, corespunzatoare unui pin de iesire

Din cele 8 porti SI, 7 sunt legate la poarta SAU, iar a 8 a controleaza iesirea, putand comanda trecerea acesteia in starea de impedanta ridicata

Se poate parcurge PAL-ul si de doua ori, ajungandu-se la o structura pe 4 niveluri SI SAU SI SAU

Circuitul PAL16R6

Circuitul PAL16R6

Circuitul prezinta:

8 intrari;

8 iesiri;

o intrare comuna de tact

o intrare comuna de validare a iesirilor.

Toate intrarile de tact ale bistabilelor D se leaga la pinul CLK

Iesirea este negata activa JOS

Iesirile bistabilelor sunt aduse in matricea de intrare prin buffere cu iesire directa si complementata, ceea ce usureaza proiectarea automatelor elementare

Circuitul AMD PAL22V10

Structura interna a circuitului PAL22V10 este

Circuitul AMD PAL22V10

O data cu acest circuit au fost introduse pentru prima data macrocelulele programabile

Circuitul prezinta 12 intrari in matricea de porti SI

Are 10 macrocelule, oricare dintre ele putand fi utilizata si ca iesire

Fiecare iesire este obtinuta dintr-un buffer inversor cu trei stari, comandat de un termen produs propriu

Polaritatea fiecarei iesiri este programabila



Pinul 1 poate fi folosit ca:

l     intrare de tact pentru toate macrocelulele

l     Intrare standard in matricea de porti SI

Circuitul AMD PAL22V10

Toate macrocelulele sunt configurabile independent, in orice combinatie dorita

Circuitul ofera facilitatile de initializare la alimentare si de preincarcare

Resetarea bistabilelor din macrocelule se poate realiza asincron sau sincron

Circuitul AMD PAL22V10

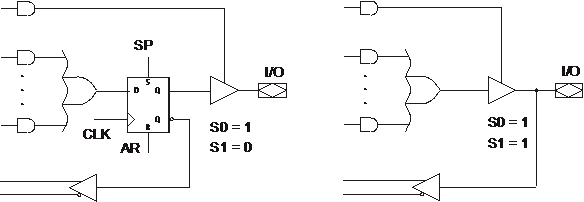

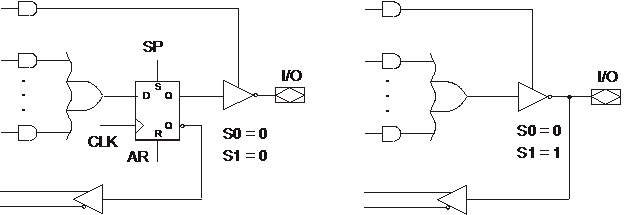

Exista patru configuratii posibile ale iesirii:

a. iesire secventiala, activa JOS b. iesire combinationala, activa JOS

Circuitul AMD PAL22V10

c. Iesire secventiala, activa SUS d. Iesire combinationala, activa SUS

Circuitul GAL16V8

Circuitul GAL16V8

Facilitati oferite de circuitul GAL16V8:

circuitul este reprogramabil electric;

se garanteaza mentinerea starii programate peste 20 de ani

semnatura electronica permite identificarea automata a circuitului

bitul de securitate odata programat impiedica copierea (imediata) a circuitului;

Sunt garantate 100 de cicluri de scriere/citire.

Pinii de iesire ai circuitului pot fi programati in una din urmatoarele situatii

iesire combinationala 3 stari;

iesire combinationala, dar macar o alta iesire din PAL contine un bistabil

iesire combinationala dedicata;

iesire prin bistabil;

intrare dedicata.

Circuitul GAL16V8

Polaritatea semnalului la iesire este programabila prin porti XOR, pentru fiecare iesire in parte, indiferent de configuratia folosita.

Exista 8 macrocelule (Output Logic MacroCell) cu o arhitectura complexa disponibile pentru cei 8 pini de iesire

Fiecare macrocelula este configurabila de utilizator intrare, iesire, inclusiv reactia pentru aria logica de intrare
