CIRCUITE IN CONDUCTIE INTRERUPTA

CIRCUITE IN CONDUCTIE INTRERUPTA




CIRCUITE IN CONDUCTIE INTRERUPTA

Circuitele rezistiv-inductive cu o singura dioda lucreaza in regim de conductie

intrerupta.In continuare se vor modela circuite alimentate de la o sursa de

tensiune alternativa cu dioda si sarcina rezistiva , rezistiv-inductiva si respectiv

motor de curent continuu.Solutiile se vor prezenta sub forma grafica.

Circuit cu dioda si sarcina rezistiva

Se considera un circuit cu o dioda inseriata cu o rezistenta R care se

alimenteaza de la sursa de tensiune:

Schema circuitului in SPICE NET cu specificatia unei probe in nodul 3 este

prezentata in fig 2.15, iar fisierul de circuit corespunzator este dat in continuare.

CIRCUIT TEST CU REZISTENTA

.TRAN 0.01M 100M

.PRINT TRAN V(4) V(3) I(V3)

V3 2 0

R2 3 2 120

V1 4 0 SIN 0 311 50

.MODEL DMOD D(RS=0.05+IS=2.2F BV=600 TT=1N)

D3 4 3 DMOD

.END

Fig. 2.15. Circuitul de test pentru studiul redresarii monoalternanta pe sarcina rezistiva

Fig. 2.16. Formele de unda ale curentului redresat si a tensiunii de alimentare pentru circuitul cu rezistenta

In figura 2.16 se prezinta formele de unda ale tensiunii de alimentare si ale

curentului redresat.

Circuit cu diode si sarcina rezistiv-inductiva

Ecuatia de functionare scrisa in cazul in care diode conduce este:

Solutia ecuatiei adica variatia curentului prin circuitul din fig 2.17 se

determina pentru conditia initiala de t=0:

Fig. 2.17. Circuitul de test pentru studiul redresarii monoalternanta pe sarcina rezistiv-inductiva

Fig. 2.18. Caracteristica de variatie a unghiului de conductie β cu defazajul φ



Rezulta dependenta φ=f(β) (fig. 2.18)

Valoarea medie a curentului:

Fisierul de circuit este dat in continuare iar rezultatele simularii sunt

prezentate in fig 2.19.

*SPICE_NET

.MODEL DMOD D (RS=0.05 IS 2.2F BV =600 TT=1N)

.TRAN 0.1 M 100M 60M

.PRINT TRAN V(4) V(2) I(V3)

V3 1 0

R2 3 2 50

V1 4 0 SIN 0 311 50

D3 4 3 DMOD

L1 2 11

.END

Fig. 2.19. Formele de unda ale curentului si tensiunii de alimentare si a curentului redresat in circuitul cu rezistenta si inductivitate inseriate

Circuitul cu diode in serie cu motor de current continuu

Curentul prin circuitul din fig 2.20 reprezentat de un motor de current

continuu cu excitatie independent alimentat de la o sursa de tensiune alternative

prin intermediul unei diode redresoare se determina pentru o functionare in

regim stationar al motorului la o turatie stabilita constanta cu relatia:

Fig. 2.20. Motorul de curent continuu ideal alimentat de la sursa de tensiune alternativa prin intermediul unei diode in serie

Fisierul de circuit este prezentat in continuare:

*SPICE_NET

.MODEL DMOD D(RS=0.05 IS=2.2F BV=1200 TT=1N)

.TRAN 0.1M 2000M

.PRINT TRAN I(VX2) I(VX1)

.OPTIONS METHOD=GEAR ABSTOL=1N RELTOL=.001 ITL4=1000

.PRINT TRAN V(4) V(3)

V1 4 0 SIN 0 565 50

D3 4 3 DMOD

L1 2 5 25M

VX1 5 1

B1 1 0 V=5.91*I(VX2)

RF 7 6 0.35

L1 6 8 1

B2 7 0 V=5.91*I(VX1)

VX2 8 0

R2 3 2 0.72

.END

Formele de unda ale curentului si tensiunii redresate dupa incetarea regimului

tranzitoriu de pornire al motorului sunt date in fig 2.21.

f

Variatia vitezei unghiulare la pornirea motorului de current continuu pentru

care se cunosc parametrii de circuit : RA=0,72W , LA=0,025H, J=1kgm2 ,

F=0,35N/rad/s si k􀗎=5,91V/rad/s in gol sunt prezentate in figura 2.22.

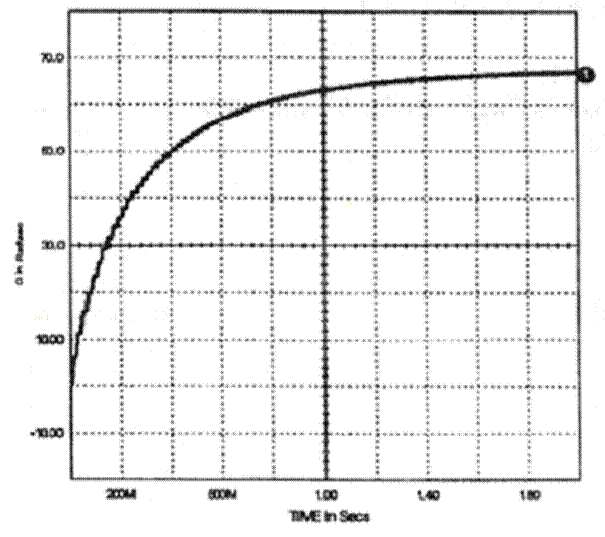

Fig. 2.22. Variatia turatiei la pornirea in gol a motorului de curent continuu
