CIRCUITE LOGICE COMBINATIONALE (DECODIFICATOARE SI CODIFICATOARE)

Scopul lucrarii:

          Se studiaza functonarea logica a unor circuite logice comninationale: decodificatoare si codificatoare realizate cu circuite integrate.

Consideratii teoretice:

            Circuitele logice integrate avand nivel mediu de integrare sunt frecvent folosite la realizarea unor functii logice combinationale, dintre care in lucrarea de fata intereseaza decodificarea si codificarea.

Transformatoarele de cod:

          DCD stabilesc corespondentae logice Y = F(I) intre cele n marimi de intrare:

            I = si cele m < 2*2*2*...2 marimi de iesire;

           Y = ;

         In fig.4.1. este prezentata schema unui decodificator pentru doua variabile.

Fig.4.1.

Un caz particular de decodificator pentru numerele din codul binar-zecimal BCD-8421 in zecimal este cel care permite comanda dispozitivelor de afisare cu 7 segmente.Posibilitatea comandarii acestor dispozitive de afisare direct de la circuite integrate a condus la o larga folosire a decodificatorului BCD-7 segmente

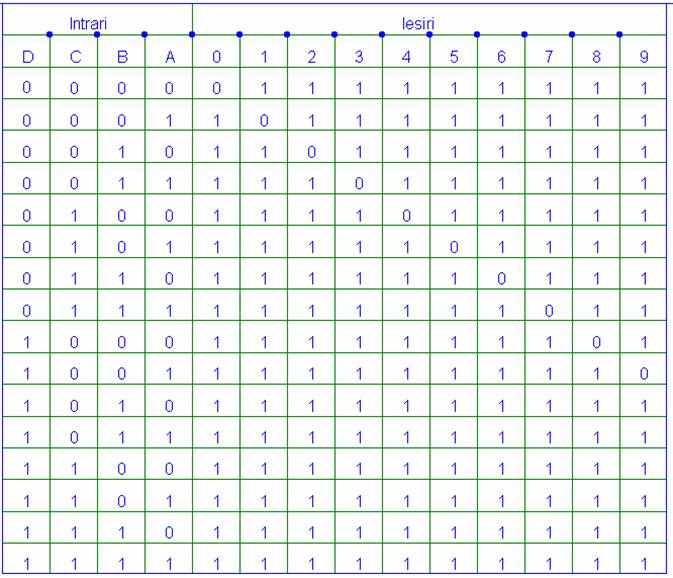

          Decodificatorul CDB 442E este destinat decodificarii informatiei din codul BCD-8421, in zecimal. Circuitul este compus din 8 inversoare si 10 porti SI-NU cu patru inrtari. In fig.4.3. a este prezentata configuratia terminalelor circuitului integrat, iar in fig.4.3. b este prezentat tabelul de functionare al circuitului.

Fig.4.3.

          In fig.4.6 este prezentata schema unui convertor binar-Gray.

Fig.4.6

Mersul lucrarii:

materiale si aparatura necesara: - CI: CDB 400E, 404E, 420E,

                                                       430E, 442E, 486E;

                                                         - stand pentru circuite integrate;

 modul de lucru

Se va realiza cu circuite integrate schema decodificatorului din fig.4.1. si se va verifica functionarea schemei;

Folosindu-se comutatirul decadic de pe stand se va verifica

functionarea circuitelor integrate CDB 447 si CDB 4442E si a sistemului de afisaj cu 7 segmente;

Se va realiza schema decodificatorului prezentat in fig.4.4 si se va verifica functionarea corecta a schemei;

Se va realiza schema codificatorului prezentat in fig.4.5 si se va verifica functionarea corecta a schemei;

Se va realiza schema convertorului binar-Gray si se va verifica functionarea corecta a schemei.
