Circuitul electric

Poate va intrebati cum este posibil ca electronii sa se deplaseze continuu intr-o directie uniforma prin fire daca nu am lua in considerare aceste Surse si Destinatii ipotetice. Pentru ca aceste idealizari sa functioneze, ambele ar trebui sa posede o capacitate infinita pentru a putea sustine o curgere continua a electronilor! Folosind analogia cu margelele si tubul, sursa de margele si destinatia acestora ar trebui sa fie infinit de mari pentru a contine o cantitate suficienta de margele necesara "curgerii" lor continue.

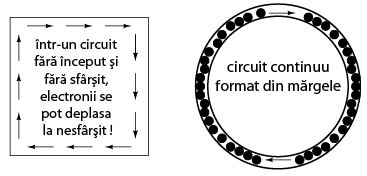

Raspunsul acestui paradox se regaseste in conceptul de circuit: o bucla continua si neintrerupta pentru curgerea electronilor. Daca luam un fir, sau mai multe fire puse cap la cap, si il aranjam sub forma de bucla, astfel incat sa formeze un drum continuu, curgerea uniforma a electronilor fara ajutorul surselor si destinatiilor ipotetice de mai sus, este posibila.

In cadrul acestui circuit, in sensul acelor de ceasornic, fiecare electron impinge electronul din fata lui, ce impinge electronul din fata lui, si asa mai departe, precum un circuit din margele. astfel, putem sustine o deplasare continua a electronilor fara a recurge la sursele si destinatiile infinite (surse teoretice). Tot ceea ce avem nevoie este prezenta unei motivatii pentru acesti electroni, lucru ce-l vom discuta in urmatoarea sectiune din acest capitol.

Continuitatea circuitului asigura deplasarea electronilor

Trebuie realizat faptul ca si in acest caz, continuitatea circuitului este la fel de importanta precum in cazul firului conductor analizat mai sus. La fel ca si in acel exemplu, orice intrerupere a circuitului opreste curgerea (deplasarea) electronilor:

Punctul de discontinuitate din circuit este irelevant

Un principiu important de retinut este ca nu conteaza locul intreruperii. Orice discontinuitate din circuit va intrerupe curgerea electronilor prin intreg circuitul. O curgere continua a electronilor prin circuit poate fi realizata doar daca exista un drum (cale) continuu si neintrerupt printr-un material conductor prin care acestia sa se poata deplasa.
