Electrofiltrul

Particulele elementare (electroni,protoni,ioni etc.) si mici particule electrizate de praf ,impuritati ,particule de sumbstante solide , sau lichide pot fi dirijate si controlate cu ajutorul campului electric.

Filtrele electrostatice(denumite curent electro-filtre),realizeaza separatia prafului prin ionizarea gazelor purtatoare a particulelor de cenusa.

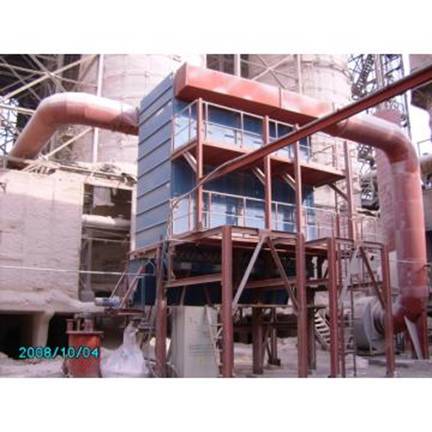

Electrofiltrele se folosesc in industria cimentului , chimica,metalurgica etc

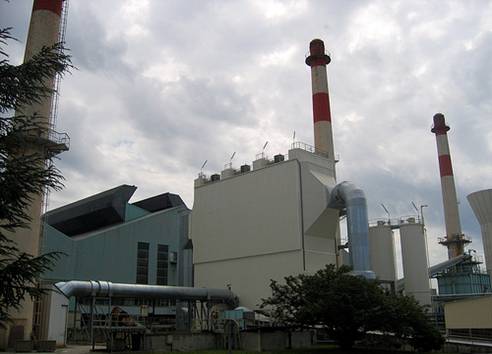

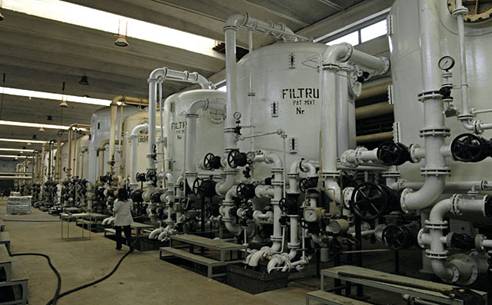

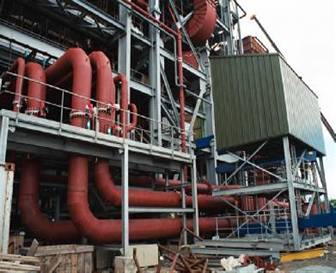

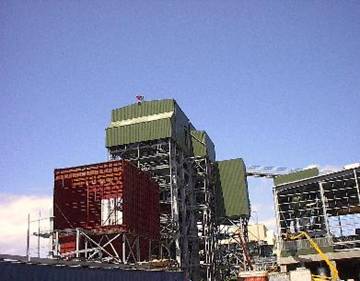

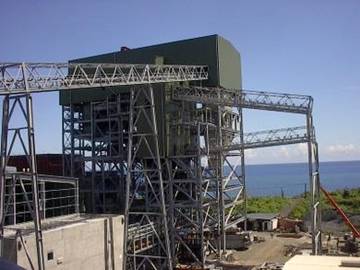

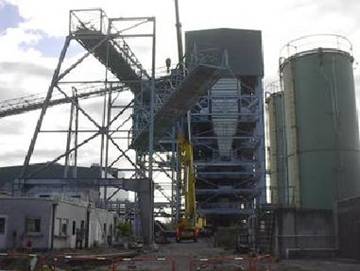

Electrofiltre Saint-Gobain

In electrofiltre , cu ajutorul unui electrod alimentat la inalta tensiune se provoaca ionizarea aerului din interior.

Electronii prezentii,mai au proprietatea de a se atasa de particulele in suspensie care sunt atrase de electrozii de depunere si apoi evacuate.

Pentru separarea particulelor dintr-un mediu bifazic cu ajutorul unui electrofiltru sunt necesare urmatoarele operatii:

incarcarea electrica a particulelor din mediul bifazic ;

deplasarea particulelor de praf spre electrozii de depunere ;

separarea particulelor pe electrozii de depunere ;

indepartarea materialului de pe electrozii de depunere, in vederea evacuarii lui in afara electrofiltrului.

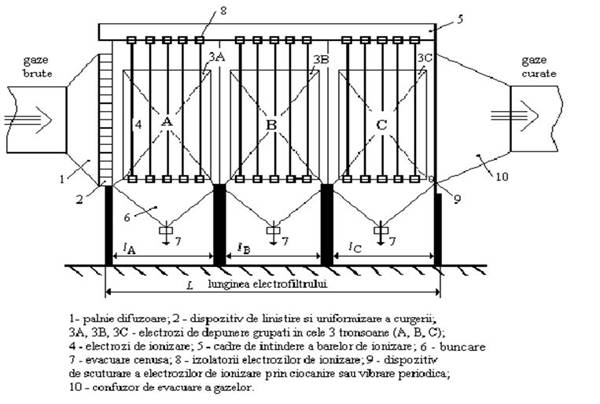

Fiecare electrofitru se compune din doua parti principale: camera colectoare, prin care trece curentul de gaze ce trebuie epurat, precum si din echipamentul electric de alimentare a acestei camere cu curent continuu de inalta tensiune. In interiorul camerei se gasesc elementele principale ale instalatiei: electrozii de depunere si electrozii de emisie (corona). Electrozii de depunere sunt table profilate sau netede, de suprafata mare pe care se depune praful . Electrozii de depunere sunt asezati intotdeauna vertical, la o distanta constanta intre ei, numita pasul electrozilor (200400 mm). In axa dintre suprafetele colectoare invecinate sunt montati electrozii corona, suspendati pe cadre portante. Acestor electrozi li se aplica o tensiune continua inalta, produsa de grupul de alimentare transformator-redresor.

Particulele de praf din gazele brute se incarca electric deplasand-se catre polul de

semn contrar. Praful ramane pe electrozi pana la scuturarea acestora, cand cade in buncarul colector, din care este evacuat in exterior .

Sub influenta campului extrem de puternic din apropierea imediata a

electrozilor de emisie se produce o descarcare "Corona" care ionizeaza gazul de

evacuare. Ionii ce se produc cu aceasta ocazie, in majoritatea cazurilor de

polaritate negativa, incarca electric pulberea ce pluteste in gaz si trebuie

eparata. Fortele ce actioneaza in campul dintre electrozii de scuturare si cei de

depunere, imping pulberea spre electrozii de depunere pozitivi, legati de pamant.

Aici pulberea cedeaza sarcina si cade in urma impactului executat de

mecanismele de scuturare, in buncarul de colectare a pulberii (cenusii), care

eprezinta partea terminala de jos a carcasei electrofiltrului.

Se asigura in mod automat mentinerea in permanenta a tensiunii, la o

valoare inferioara, dar cat se poate de aproape de tensiunea de strapungere a

gazului, care de multe ori prezinta variatii mari.

Descarcarea corona este fenomenul care asigura functionarea electrofiltrului deoarece

prin acest mecanism se formeaza ionii care asigura incarcarea electrica a particulelor. O descarcare stabila presupune existenta a doi electrozi, unul cu o raza de curbura mult mai mica decat a celuilalt. Distanta intre electrozi trebuie sa fie mult mai mare decat raza celui mai mic. In functie de polaritatea electrodului de emisie, descarcarea corona poate fi negativa sau pozitiva.

Electrofiltrele industriale utilizeaza polaritatea negativa pe electrodul de emisie deoarece se pot aplica tensiuni mari fara a aparea un scurtcircuit intre electrozi. Potentialul electric la care se initializeaza descarcarea se nume te potential de rupere sau de prag.

Valoarea exacta depinde de geometria electrodului de emisie, de distanta intre electrozi si de natura gazului.

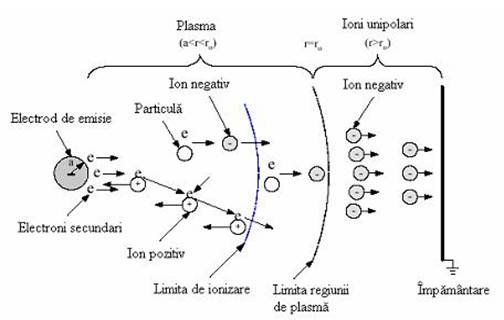

O descarcare corona este realizata intr-o zona de plasma si o zona ionica unipolara.

Procesul de ionizare se realizeaza numai in zona de plasma. In afara acestei regiuni, campul electric nu este suficient de puternic pentru ionizare si ionii unipolari sunt dirijati de forta electrica catre electrodul de depunere .

Elemente constructive si functionale

Carcasa electrofiltrului este o constructie sudata din tabla de otel, etansa la

gaze, rigidizata corespunzator cu ajutorul unor pofile pentru a face fata

depresiunii ce se naste in cursul exploatarii.

In partea inferioara carcasa are buncarele in care se colecteaza cenusa

separata. Pentru a evita situarea sub punctul de roua, carcasa filtrului este izolata termic.

Sistemul de electrozi este format din electrozii de depunere si electrozii de

emisie. Pentru a evita antrenarea cenusii pe durata scuturarii, electrozii de

depunere sunt formati din profile CS, crescand astfel zona de stagnare si impiedicand astfel antrenarea cenusii. Acestia se fixeaza prin suruburi la partea de sus in suporti placilor de grinzi de sustinere iar la partea de jos se fixeaza de barele nicovalelor. Spatiul dintre doua randuri se numeste "trecere". Electrozii de depunere montati unul dupa altul formeaza suprafete verticale, denumite suprafete de depunere. Electrozii de emisie sunt compusi din electrozi de sarma avand sectiunea de stea, montati in rame tubulare. Ramele tubulare (ramele de emisie) sunt montate in mijlocul trecerilor formate de electrozii de depunere. Ramele cu electrozii de emisie sunt suspendate de grinzile de plafon ale carcasei electrofiltrului, fiind izolate electric de acestea prin intermediul unor izolatori conici de cuart. Izolatorii sunt prevazuti cu un sistem de incalzire pentru evitarea unor depuneri umede si aparitiei unor strapungeri.

Pentru curatirea periodica a electrozilor de depunere de praful separat

servesc mecanismele de scuturare a placilor. Acestea constau din: sistem de

actionare cu electromotor si reductor si reductor, arbore, ciocane de lovire

(decalate dupa o curba spirala pe arborele portciocane), barele de lovire (leaga

toti electrozii de depunere ai unui rand). Atunci cand se realizeaza punerea in

functiune a dispozitivelor de scuturare (ciocanele ce bat in electrozi) se vor

scutura atat electrozii de depunere cat si ramele de ionizare (operatie cunoscuta

in practica ca bataia la tambale).

Scuturarea are o functionare ciclica: perioade de scuturare urmate de

perioade de oprire a scuturarii. Intervalul intre doua scuturari se poate modifica

in limite largi.

Mecanismul de scuturare a electrozilor de emisie este format din

mecanismul biela-manivela, dispozitivul cu clichet, arborele portciocane,

ciocanele de lovire, nicovale fixate pe ramele de emisie. Dispozitivul cu clichet

asigura prin inclichetarea sa ridicarea ciocanelor de lovire de pe arborele de

scuturare in timpul cursei ascendente. Inainte de a atinge punctul superior,

dispozitivul cu clichet elibereaza tija, astfel ca ciocanele cad liber pe nicovale.

Instalatia de producere a tensiunii inalte este formata dintr-o instalatie de

transformare si a instalatiei de redresare cu redresori de siliciu.
