Modul de conectare al bateriilor (surselor de putere) in paralel pentru obtinerea valorii dorite a curentului

Scopul experimentului

Modul de conectare al bateriilor (surselor de putere) in paralel pentru obtinerea valorii dorite a curentului.

Materiale necesare

Patru baterii similare. Vom realiza circuitele de mai jos, si vom observa efectul conectarii surselor de putere in paralel asupra tensiunii si a curentului din circuit:

Scaderea tensiunii la bornele bateriei

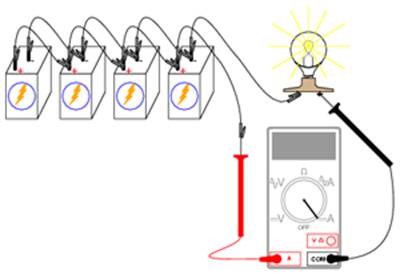

Conectati o baterie de 6 V la un bec de 12 V, cu o putere de 25 sau 50 W. Becul va lumina relativ slab in acest caz. Utilizati voltmetrul pentru determinarea caderii de tensiune la bornele becului, astfel:

Indicatia voltmetrului ar trebui sa fie mai mica decat tensiunea normala a bateriei. Daca veti folosi voltmetrul pentru citirea caderii de tensiune direct la bornele bateriei, veti observa ca si in acest caz tensiunea este mai mica. De ce se intampla acest lucru? Valoarea mare a curentului absorbit de bec (putere inalta) duce la scaderea tensiunii la bornele bateriei. Acest lucru se datoreaza caderii de tensiune dezvoltate la bornele rezistentei interne a bateriei.

Conectarea bateriilor in paralel

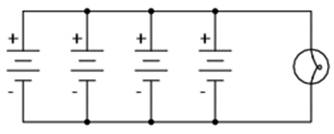

Putem rezolva aceasta problema prin conectarea bateriilor in paralel. Astfel, fiecare baterie va fi nevoita sa sustina doar o fractiune din curentul total necesar becului. Conexiunile paralel presupun conectarea tuturor terminalelor pozitive (+) ale bateriilor intre ele (terminale electric comune). Acelasi lucru este valabil si in cazul terminalelor negative (-).

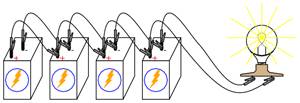

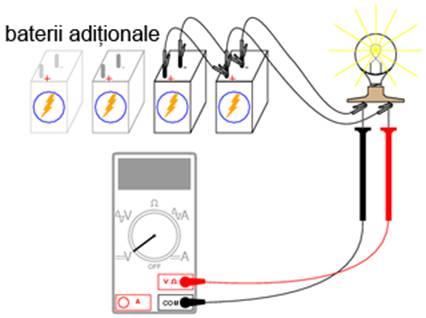

Adaugati pe rand bateriile in paralel, observand tensiunea becului cu fiecare noua baterie:

De asemenea, intensitatea luminii becului ar trebui sa creasca cu fiecare noua baterie adaugata in paralel. Incercati sa masurati curentul unei baterii. Comparati aceasta valoare cu valoarea curentului total (prin bec). Cea mai usoara metoda de masurare a curentului unei singure baterii, este urmatoarea:

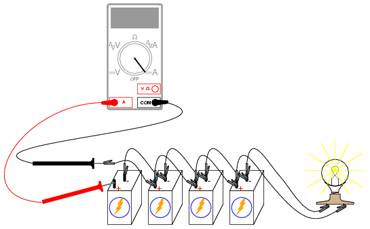

Intrerupem circuitul pentru o singura baterie. Introducem apoi ampermetrul in locul intreruperii, astfel incat circuitul este acum inchis, si putem masura curentul prin bateria respectiva. Masurarea curentului total este similara: deschidem circuitul intr-un loc prin care circula curentul total si conectam ampermetrul intre cei doi conductori liberi:

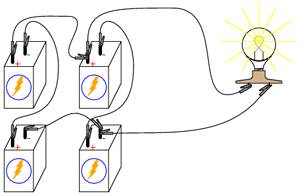

Observati diferenta dintre curentul unei singure baterii si curentul total. Pentru a obtine cea mai mare iluminare, avem nevoie insa de o combinatie serie-paralel. Doua baterii de 6 V conectate in serie vor genera o tensiune de 12 V. Conectam apoi doua astfel de combinatii serie in paralel. O astfel de combinatie poate sustine mult mai usor valoarea curentului necesara alimentarii becului. Tensiunea pe fiecare baterie va fi in acest caz mult mai aproape de 6 V:
