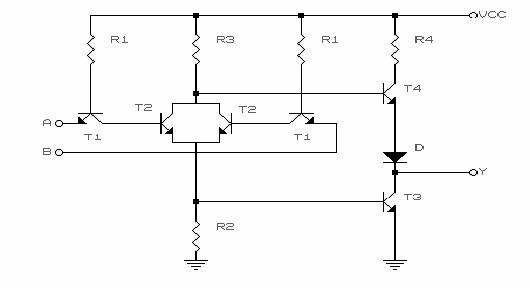

Schema portii este data in figura 4.1. Functionarea circuitului este asemanatoare cu a portii SI-NU. Grupurile de tranzistoare T1, T2 si T1', T2' constituie doua etaje de intrare conectate in paralel pe rezistentele R2 si R3. Daca unul din tranzistoarele T2 sau T2' este saturat atunci nivelul logic de iesire va fi 0. Rezulta ca pentru a avea nivel logic 1 la iesire trebuie ca ambele tranzistoare T2 si T2' sa fie blocate, ceea ce inseamna ca: VIA = VIB = VIL. Functia logica realizata va fi deci:
R1 Y= T1' T2 VIA VIB
Figura 4.15. Poarta SAU-NU TTL
|
