Traductoare inductive cu reductanta variabila

Traductoare inductive cu reductanta variabila - se mai numesc si traductoare cu armatura mobila. Acestea folosesc elemente sensibile cu intrefier, respectiv modificarea grosimii acestuia odata cu deplasarea piesei a carei deplasare se masoara. Aceste traductoare folosesc de fapt proprietarea miezurilor (armaturilor), bobinelor mult mai mare in comparatie cu cea a aerului.

- reductanta magnetica;

- permeabilitatea magnetica a materialului fero-magnetic;

- aria sectiunii in miezul de fier;

- marimea intrefierului;

- permeabilitatea magnetica a aerului;

- lungimea circuitului magnetic in zona armaturii;

- aria sectiunii intrefierului.

Deoarece ;

;

.

Si in acest caz dependenta este de asemenea neliniara. Spre deosebire de cazul anterior, aceasta constructie este folosita mai des pe intervale pe care se poate considera variatie liniara.

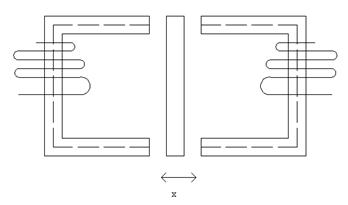

Din aceleasi considerente de imbunatatire a liniaritatii se utilizeaza un montaj diferential.

Graficul este caracteristic deplasarilor mici. In foarte multe aplicatii armatura mobila este chiar piesa a carei deplasare se masoara. Exista o varietate de constructii de armaturi pe care se aseaza bobinele pentru a le putea face cat mai adecvate anumitor aplicatii.
