INSTRUCTIUNI DE FUNCTIONARE - BASACULA

PERICOL SI ATENTIE:

CARLIGUL DE RICICARE A CONTAINERELOR SE VA FOLOSI NUMAI PENTRU INCARCAREA-DESCARCAREA CONTAINERELOR DE PE MASINA.

NU SE VA LUCRA SUB INFLUENTA BAUTURILOR ALCOOLICE

Indatoririle operatorului

Pericol:

Inaintea folosirii echipamentului operatorul trebuie sa fie sigur daca echipamentul

este in stare buna de functionare.

-Luminile de avertizare din cabina indica functionarea sistemului hidraulic.

-Incarcatura nu trebuie sa depaseasca maxima permisa;

-Incarcatura trebuie sa fie in conformitate cu legile in viguare;

-Oblonu din spate al containerului este inchis si blocat cu sistem de siguranta;

-Motorul masinii trebuie sa fie in pozitia "neutra";

-Frana de mana trebuie sa fie activata.

In timpul operatiilor de incarcare descarcare , operatorul trebuie sa aiba permanent vizibilitate asupra ariei de lucru .In caz contrar este necesara prezenta unui asistent care sa-l dirijeze.

In timpul incarcarii containerului incarcat cu deseurilor din carton, spanului sau a fierului vechi se verifica in mod constant stabilitatea masinii.

Pentru punerea in functiune a carligului de incarcare se cupleaza butonul prizei de putere din cabina vehicului, se caleaza rola stabilizatoare cu rolul de a nu permite rasturnarea masinii iar pentru a impiedica miscarea masinii atunci cand carligul de ridicare a containerelor se afla in sarcina se trage frana de mana . Pentru inceperea lucrului cu carligul de incarcat containere se verifica daca butoanele de oprire de urgenta sunt deschise. In acest moment va intra in functiune girofarul de culoare galbena si avertizorul sonor.

Iarna sau atunci cand temperatura scade sub 10 ⁰ C, inainte de punerea in functiune a carligului de ridicat containere se asteapta o perioada de timp cu priza de putere si pompele hidraulice mergand in gol, aceasta pentru a permite uleiului hidraulic sa ajunga la temperatura de lucru.

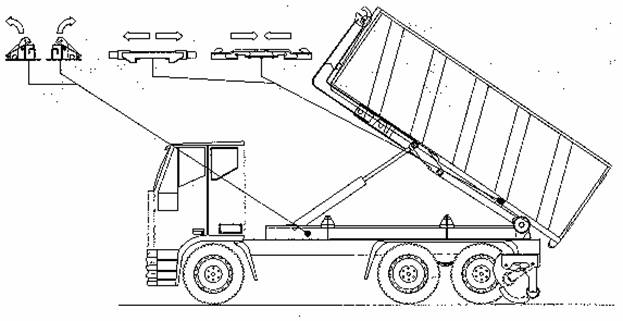

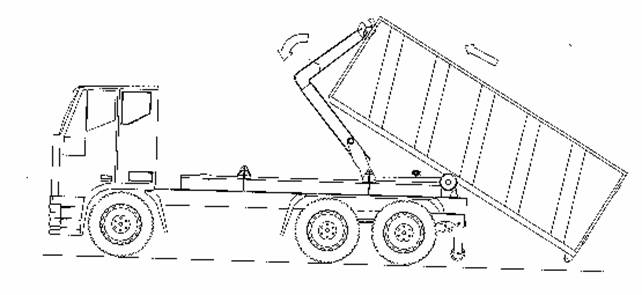

Operatia de basculare

Recomandat pentru folosirea acestui echipament este:

-Vehiculul sa fie in plan orizontal;

-Toate axele sa fie pe sol;

-Frana de mana sa fie activata;

-Aria de lucru in jurul vehiculului sa fie complet libera;

-5 m pe toate directiile exceptand spatele masinii;

-1.5 timpi distanta in spatele vehiculului;

Secventele operatiei sunt urmatoarele:

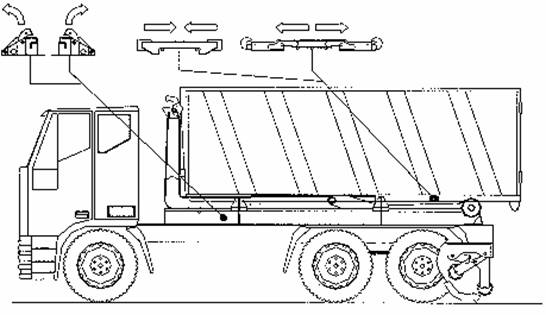

1. Deschiderea sistemului ADR

2. Verificarea daca containerul este blocat de catre sistemul hidraulic;

3. Realizarea operatiei de basculare;

4. Nu miscati vehiculul inainte descarcarii complete a containerului

Urmariti aceiasi pasi pentru incarcarea containerului in pozitia initiala

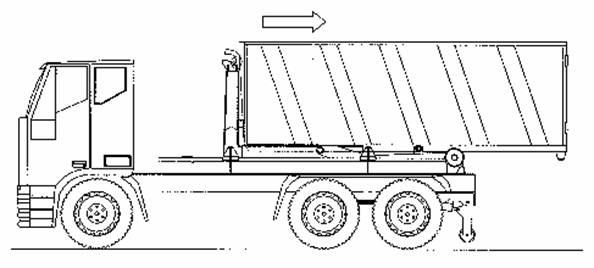

Rularea pornita si oprita a operatiei

Recomandat pentru folosirea acestui echipament este:

-Vehiculul sa fie in plan orizontal;

-Toate axele sa fie pe sol;

-Frana de mana sa fie activata;

-Aria de lucru in jurul vehiculului sa fie complet libera;

-5 m pe toate directiile exceptand spatele masinii;

-1.5 timpi distanta in spatele vehiculului;

Secventele operatiei sunt urmatoarele:

Deschiderea tachetilor hidraulici.

Strangerea bratului la maxim.

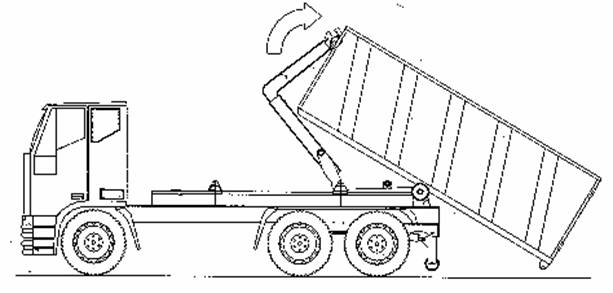

3.Ridicarea bratului containerului.

4.Mutarea masinii progreiv cu bratul echipamentului pana ce containerul este complet basculat.

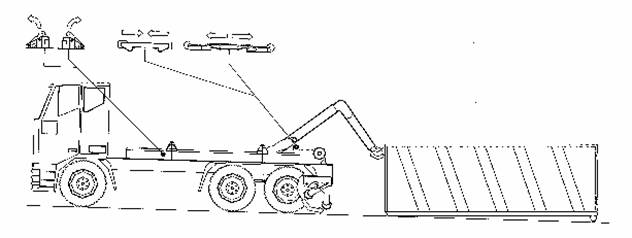

Operatia de incarcare:

Recomandat pentru folosirea acestui echipament este:

-Vehiculul sa fie in plan orizontal;

-Toate axele sa fie pe sol;

-Frana de mana sa fie activata;

-Aria de lucru in jurul vehiculului sa fie complet libera;

-5 m pe toate directiile exceptand spatele masinii;

-1.5 timpi distanta in spatele vehiculului;

Secventele operatiei sunt urmatoarele:

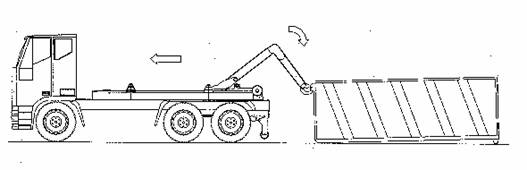

Deschiderea tachetilor hidraulici si prinderea containerului de pe sol.

2.Ridicarea bratului containerului :

3.Ridicarea containerului pe masina:

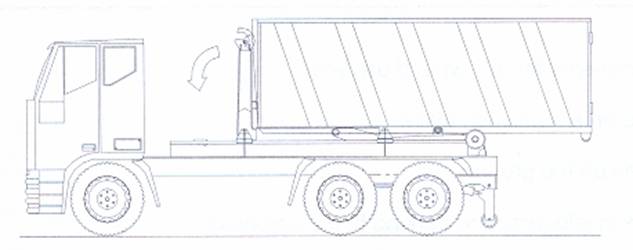

4.Pliarea bratului la maxim si telecoparea carligului la maxim:

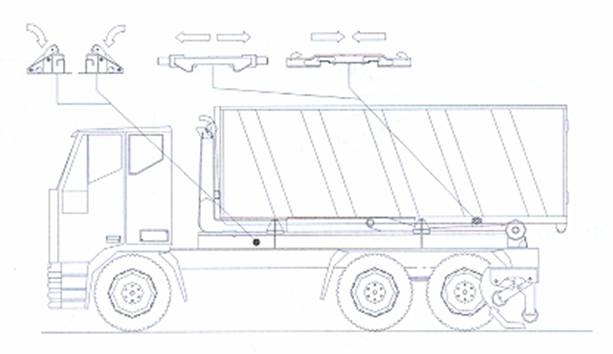

5.Inchiderea tuturor sistemelor de siguranta:

Controlul sistemului de basculare cu control electropneumatic

Descriere si operare

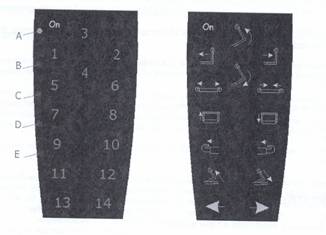

Descrierea telecomenzii:

Telecomanda pentru controlul echipamentului arata ca in figura alaturata.

Butoanele telecomenzii sunt protejate cu o membrana , in dreptu fiecarui buton este reprezentata functia.

In partea stanga a telecomenzii sunt cateva indicatii clare ce va informeaza in legatura cu folosirea sistemului.

Descrierea operatiilor:

Pentru activarea telecomenzii ,trebuie apasat butonul pana cand lumina ledului deviene verde (pozitia A) ,din acest moment telecomanda este pregatita sa execute toate comenzile necesare.

LED B -ridicarea bratului

LED C -blocarea si deblocarea pe spate a containerului;

LED D -coborarea rolei stabilizatoare;

LED E -blocarea si deblocarea blocului ADR

Securitatea echipamentului

Elementele de securitate ale sistemului:

Sistemul este planificat pentru a oferii toate caracteristicile in caz de urgenta.

In particular exista o conectare digitala intre receptor si transmitator garanteaza o corecta transmitere de tate. Sistemul este inzestrat cu doua butoane de urgenta ,unul este pe transmitator (telecomanda) si celalat pe receptor, in conformitate EN 60204-01 / CEI 44-5.

Functia butonului de urgenta este de blocare a tuturor operatiilor,excluzand toate situatiile posibilele de pericol pentru personalul sau vehiculul:in acest caz trebuie sa deconecteze toate comenzile.,incluzand deconectarea prizei de putere,exceptand diferitele indicatii de la costructor.

Pe de alta parte conectarea prevede intreruperea tuturor circuitelor critice ce ajuta intreruperea alimentarii principale.

Atentie: BUTONUL DE URGENTA TREBUIE FOLOSIT NUMAI IN CONDITII DE PERICOL .

ATENTIE:

Este esential ca operatiile sa se execute urmarind manualul de utilizare.

Nu staTionaTi sub SARCINA

Nu stationati in zona de lucru a utilajului cand se lucreaza

Nu se va lucra daca se gasesc persoane in zona de lucru.

LA TERMINAREA OPERATIILOR DE INCARCARE-DESCARCARE SE VA DECUPLA PRIZA DE PUTERE.

Cuplare Si Decuplarea prizei de putere se va face numai cu pedala de ambreiaj apAsatA.

MaSina nu va circula cu priza de putere cuplatA se va strica cutia de viteza a maSini.

sC Eurobody SRL iSi declina orice responsabilitate dacA nu se Indeplinesc atenTionArile, instructiunile de exploatare si nu se indeplineste legislatia in vigoare.
