UNIVERSITATEA DIN ORADEA

FACULTAEA DE INGINERIE MANAGERIALA SI TEHNOLOGICA

PROIECT

ORGANE DE MASINI

cric cu piulita rotitoare

TEMA DE PROIECTARE

Sa se proiecteze un dispozitiv de ridicat avand in constructia sa o asamblare surub-piulita, in urmatoarele conditii de functionare:

-sarcina maxima de ridicat F=1516N ;

-inaltimea maxima de ridicat sau cursa de lucru h=174mm;

2. Partea scrisa

2.1. Calculul surubului principal

2.1.1. Schema cinematica si stabilirea solicitarilor

2.1.2. Predimensionarea tijei surubului

2.1.3. Verificarea la autofranare

2.1.4. Verificarea la flambaj

2.1.5 Verificarea la solicitari compuse

2.2. Calculul piulitei

2.2.1. Calculul diametrului exterior al piulitei

2.2.2. Calculul numarului necesar de spire

2.2.3. Calculul inaltimii piulitei

2.2.4. Asigurarea contra rotirii

2.2.5. Verificarea spirei la forfecare

2.2.6. Verificarea la presiunea de contact

2.3. Calculul mecanismului de actionare

2.4. Calculul randamentului

3. Desen

3.1. Desenul de ansamblu al dispozitivului de proiectat

3.2. Desen de executie pentru surubul principal

4. Bibliografie

4.1. Draghici Ioan - Indrumar de proiectare in constructia de masini

4.2. Chisiu - Organe de masini

2. Partea scrisa

2.1. Calculul surubului principal

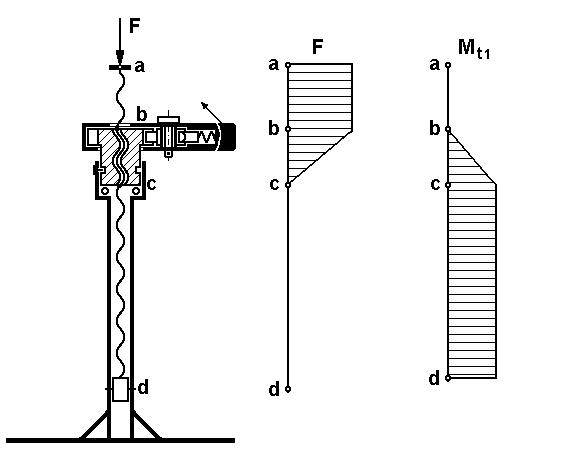

2.1.1 Schema cinematica si stabilirea solicitarilor

2.1.2. Predimensionarea tijei surubului

Se alege un material: OL 42

Se alege un filet trapezoidal (STAS 2114/3-75)

Date:

F=1516 N -sarcina maxima de ridicat

l=174 mm - lungimea cursei

Y_m factorul de forma al piulitei

Y_h=0,5 (pentru filete trapezoidale)

q_a=11-13 N/mm² - rezistenta admisibila presiunii de contact

b

Calculul diametrului mediu: (Draghici,pag.63).

Calculul diametrului interior: (Draghici,pag.63)

Se alege un surub cu filet trapezoidal si cu pas normal, dupa STAS 2114/3-75, cu urmatoarele caracteristici:

filet Tr 12; d₁=8,5 mm; d₂=10,5 mm; D=12,5 mm; D₁=9 mm; p=3;

Numarul de inceputuri 1

2.1.3. Verificarea autofranarii (Draghici,pag.63)

2.1.4. Verificarea la flambaj (Draghici,pag.64)

Pentru efectuarea calcului de flambaj se determina in prealabil coeficientul de zveltete

2.1.5 Verificarea la solicitari compuse(Draghici,pag.65)

2.2. Dimensionarea piulitei

Se alege un material Fgn 40-12

2.2.1 Calculul diametrului exterior al piulitei(Draghici,pag.65)

Se alege constructiv D=25 mm

2.2.2. Calculul numarul necesar de spire

Calculul la presiunea de contact:

2.2.3. Calculul inaltimii piulitei

Verificarea spirelor

Grosimea corpului

2.2.4. Asigurarea piulitei contra rotirii(Draghici,pag.63)

Momentul de frecare dintre spirele piulitei

2.2.5 Verificarea spirei la forfecare(Draghici,pag.64)

2.3. Dimensionarea parghiei de actionare

unde:

i - numarul de lucratori; i=1

Q₀ - forta dezvoltata de un lucrator; Q₀=100 N

k - coeficientul de simultanietate in timpul lucrului;  k=1

Se alege constructiv L=100mm

2.4. Calculul randamentului(Draghici,pag.67)

Consideratii generale

In acest proiect este prezentat un cric cu piulita rotitoare. Este destinat pentru ridicarea de greutati pana la1516 N. Piulita executa miscarea de rotatie iar surubul de translatie. Piulita este actionata prin intermediul unui mecanism cu miscare intermitenta. In acest sens este prevazuta la exterior cu dinti, iar in manivela este prevazut un clichet, un opritor si un arc. Datorita acestui mecanism forta de actionare are un singur sens. Piulita se sprijina pe un rulment radial cu bile pe un rand, pentru a imbunatatii randamentul cricului.

Bibliografie

CHISIU, Alex., s.a. Organe de masini. Bucuresti, Editura Tehnica, 1981.

DRAGHICI, I., s.a. Organe de masini. Vol. I, Universitatea din Brasov, 1980.

3. DRAGHICI, I., s.a. Indrumar de proiectare in constructia de masini. Vol. I, Bucuresti, Editura Tehnica, 1981.

PAVELESCU, D., s.a. Organe de masini. Bucuresti, Editura Didactica si  Pedagogica, 1985.

MADARAS, L., Proiectarea mecanismelor cu surub. Arad, Editura Lotus, 2000.

OPIS

Plansa ER 631-00 .........Cric cu piulita rotitoare. Desen de ansamblu.

Plansa ER 631-01..........Surub principal. Desen de executie.

Plansa ER 631-02.......... Piulita principala. Desen de execcutie.
