Strungul Normal SNA 560

Strungul normal SNA 560 sunt caracterizate prin pozitia orizontala a arborelui principal care executa miscarea principala de rotatie , prin avansul longitudinal continuu si in special prin universitatea prelucrarilor pe care le poate realiza. Pe acest strung se executa strunjirii cilindrice si conice , plane, profilate, de filetare, prelucrari de gaurire, largire, adancire sau alezare, iar u unele dispozitive speciale chiar si prelucrari prin frezare sau rectificare.

Strungurile normale se fabrica intr-o gama foarte larga de tiodimensiuni pentru a putea prelucra semifabricate cu diametre si lungimi variind intre limite mari precum si cu grade de precizie a suprafetelor diferite.

Operatia de baza a acestor masini este strunjirea. In acest scop se utilizeaza cutite de strunzit. Utilizand alte tipuri de scule, pe strunguri se pot realiza si operatii de gaurire, alezare, adancire, filetare,etc.

Clasificarea strungurilor se face luand-se in considerare diverse criterii, cade exemplu:

dupa pozitia arborelui principal: a-strunguri orizontale; B-strunguri verticale;

dupa gradul de automatizare: a-strunguri cu comanda manuala; B-strunguri semiautomate; C-strunguri speciale;

dupa gradul de universalitate: a-strunguri universale; B-strunguri  specializate; C-strunguri speciale;

dupa greutate si dimensiunile de gabarit: a-strunguri mici; B-strunguri mijlocii; C-strunguri grele;

dupa gradul de precizie: a-strunguri de precizie normala; B-strunguri de precizie ridicata.

Parametrii caracteristici ai strungurilor sunt legati, in general, de dimensiunile limita ale pieselor care se pot prelucra cu un regimuri de aschiere economice.

Partile componente principale ale strungului SNA 560 si descrierea acestora.

Schema de principiu si principalele parti componente ale strungului SNA 560 este prezentat in continuare:

1-     capul papusii fixe;

2-     papusa fixa;

3-     pornire si oprire motor electric principal;

4-     pornire si oprire pompa de racire;

5-     ampermetru

6-     comanda de rotire intermitenta arbore principal;

7-     arbore principal;

8-     portcutit rapid;

9-     sanie portcutit;

10-  placa rotativa;

11-  sanie transversala;

12-  sanie longitudinala;

13-  deplasarea rapida a saniilor caruciorului;

14-  varf de fixare;

15-  pinola;

16-  maneta blocare pinola;

17-  corp papusa mobila;

18-  placa de baza;

19-  blocare rapida a papusii mobile;

20-  comutatorul lumina;

21-  intrerupator principal;

22-  dulap cu aparatura electrica;

23-  picior;

24-  batiu;

25-  motor pentru deplasari rapide;

26-  cutia caruciorului;

27-  surub conducator;

28-  bara de avansuri;

29-  tava;

30-  bara cu opritor la cota;

31-  picior;

32-  curie de avansuri si filete;

33-  capacul rotilor de schimb;

T1,T2-tambur pentru schimbarea turatilor

M1- maneta pentru filete cu pas normal sau cu pas mare;

M2 - maneta inversor de avansuri si filete;

M3 - maneta pentru piulite sectionate

M4 - maneta pentru avans longitudinal sau transversal;

M5 - roata de mina pentru deplasarea longitudinala a caruciorului;

M6 - maneta sanie portcutit;

M7 - roata de mana pentru deplasarea pinolei;

M8 - maneta surub conducator transversal;

MAP - maneta de comanda rotiri directe si inversia arborelui principal;

R1,R2,R3 - rozete pentru reglarea avansurilor si a filetelor;

Cr - cremaliera fixa.

Strungul normal SNA 560 se caracterizeaza printr-un inalt grad de universalitate si sunt destinate prelucrarii pieselor de revolutie avand forme si dimensiuni variate

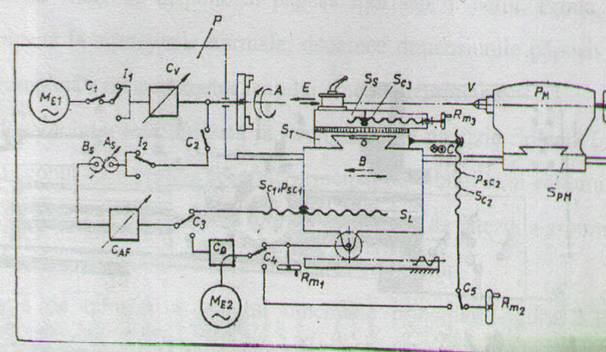

In figura 1 se prezinta schema cinematica structurala a unui strung normal

Piesa fixata in dispozitivul de fixare D_f (mandrina universal), executa miscarea principala A, iar cutitul fixat in suportul S_c executa miscarea de avans longitudinal B, sau de avans transversal C. Rotatia piesei se realizeaza prin lantul cinematic principal alcatuit din motorul electric asincron M_E1,mecanismele de cuplare si inversare a turatiei C₁,I₁, cutia de viteze Cv si arborele principal A_p cu dispozitivul de fixare D_f .

Avansul longitudinal B al saniei longitudinale S_L se realizeaza prin lantul cinematic de avans longitudinal L₁. Miscarea se transmite saniei longitudinale prin cuplajul C₂, inversorul de avans I₂, ratiile de schimb A_s, B_s, cutia de avansuri si filete C_AF, comutatoarele de miscare C₃,C₄ si mecanismul de transformare pinion cremaliera

Miscarea de avans C a saniei transversale S_T se realizeaza prin lantul cinematic de avans transversal. Acesta este derivat din lantul cinematic de avans longitudinal de la comutatorul C₄, iar prin comutatorul C₅ se antreneaza surubul avansului transversal S_C2. Ambele avansuri se mai pot realiza si manual de la ratiile de mana R_m1 si R_m2. Miscarile de avans rapid se realizeaza cu ajutorul motorului electric M_E2 si acuplajului de depasire C_D.

Prelucrarea filetelor se realizeaza prin cuplarea surubului conducator S_C4 si a piulitei cuplabile P_C. Toate elementele ce transmit miscarea de la arborele principal la surubul conducator constituie lantul cinematic de filetare.

Sania suport S_S poate fi inclinata fata de axa masinii (in vederea strunjirii pieselor conice), avansul sau E realizandu-se manual de la roata de mana R_m3

Papusa mobila P_M se poate deplasa si pozitiona manual pe ghidajele batiului. Pinola papusii mobile P_PM utilizata pentru utilizarea unor scule sau dispozitive se poate deplasa manual de la roata de mana R_m4

Lanturile cinematice principale

Lantul cinematic principal asigura desprinderea aschiei cu o viteza optima de aschiere. Miscarea se efectueaza pe traiectoria curbei directoare sau formeaza curbe elementare a caror infasuratoare este directoare. Se clasifica dupa traiectoria miscari realizate la organul de iesire :

- lanturi cinematice pentru miscare circulara

- lanturi cinematice pentru miscare rectilinie

Lanturile cinematice pentru miscare circulara in functie de tipul masini unelte trasnit miscare la semifabricat (cazul strungurilor) sau la scula (masini de frezat, gaurit).

Viteza de aschiere obtinuta la organul de iesire depinde de mai multi factori care se modifica in timpul exploatari masinii unelte, astfel ca lanturile trebuie sa asigure obtinerea vitezelor de aschiere la valorile optime. Din punct de vedere al obtineri valorilor vitezelor de aschiere lanturile miscari principale se grupeaza in :

- lanturi cu schimbare in trepte a vitezelor

- lanturi cu schimbare continua a vitezelor

Operatia de schimbare a turatiei organului de iesire astfel ca viteza periferica sa corespunda cu viteza de aschiere dorita este de fapt o reglare de unde si mecanizmele destinate acestui scop se numesc mecanisme de reglare.

In componenta lanturilor cinematice ale miscari principale mai intra: mecanisme pentru inversarea sensului de rotatie, mecanisme pentru cuplarea si decuplarea miscari precum si mecanisme de franare in scopul reducerii timpului de oprire.

Organul de antrenare fiind un motor electric miscarea de intrare  este deci o miscare de rotatie cu una sau mai multe turatii de unde se transmite la organul de iesire prin intermediul unui sistem de mecanisme mecanice, hidraulice, electrice sau combinatii ale acestora.

Accesoriile strungului. Principalele accesorii ale strungului normal servesc la prinderea semifabricatelor de forme si dimensiuni diferite, precum si pentru executarea unor lucrari speciale. Acestea pot fi grupate in dispozitive pentru lucrari speciale, roti de schimb si truse de chei.

Dispozitivele pentru prinderea si antrenarea semifabricatelor sunt :

1-     universalul cu trei bacuri (fig.3.3)

2-     platoul cu patru bacuri (fig.3.5)

3-     flansa de antrenare (fig. 3.6)

4-     platoul simplu (fig. 3.4)

5-     varful de prindere (fig. 3.8)

6-     luneta  fixa si mobila (fig. 3.7)

7-     dornuri rigide si elastice etc.
