Aplicatii ale instrumentelor de desen Needle Actions

Aplicatii ale instrumentelor de desen Needle Actions




Aplicatia 3

Aplicatii ale instrumentelor de desen Needle Actions

Scopurile lucrarii: Intocmirea programelor de tricotare a unor panouri dreptunghiulare care au corpul panoului in variante glat, patent – fara desene sau cu desene de legatura.

Familiarizarea cu urmatorii pasi de lucru: Generarea desenului de pe fata prin desenarea cu ajutorul instrumentelor Needle Actions, Lucru in fereastra Symbol View, Alocarea conducatoarelor de fire, Editarea tehnica automata a desenelor.

Etape de lucru:

  1. Stabilirea datelor initiale de programare;
  2. Generarea desenului pe fata;
  3. Alocarea conducatorilor de fire;
  4. Editarea tehnica a desenului;

Generarea si salvarea programului Sintral;




Testarea programului Sintral;

Trecerea programului pe masina de tricotat.

1. Stabilirea datelor initiale de programare

Se deschide programul M1;

Se deshide un fisier nou New cu datele initiale indicate mai jos.

1. Generarea desenului pe fata

Cu aceste date initiale, se vor intocmi programe de tricotare individuale pentru panouri cu structurile: glat tubular, val la un rind, semifang, fang, patent 1x1 pe ace alese, semifang pe ace alese, fang pe ace alese, patent cu ochiuri duble, patent cu desene combinate.

Structura

Instrumente utilizate

Reprezentarea tricotului

Technical View

Symbol View

Fabric View

Fata

Spate

Val la un rind

,

Semifang pe toate acele

,

Fang pe toate acele

,

Patent 1x1 pe ace selectate

,

Semifang pe ace selectate

, ,



Fang pe ace selectate

, , ,

Patent cu ochiuri duble

,   ,

Patent cu ochiuri duble si retinute

, ,

4. Alocarea conducatoarelor de fire

Se apasa butonul conducatoare de fir;

Se deschide fereastra Yarn field allocation, in mod se aloca lucrul cu un conducator de fir si un sistem.

Daca se doreste valorificarea celor trei sisteme ale masinii atunci se da click pe conducatorul existent si se bifeaza optiunea „3 sisteme pe culoare”, calculatorul aloca astfel 3 conducatori de fire si se verifica pe masina sa aiba aceeasi culoare.

Aranjarea pe sine se va face in functie de conducatoarele existente pe masina, de exemplu pe sinele 1,2,3 (unul dintre ele poate fi identic cu cel de la bordura Change yarn carrier fields se aloca Rib thread 1.

Se confirma cu OK



5. Editarea tehnica a desenului

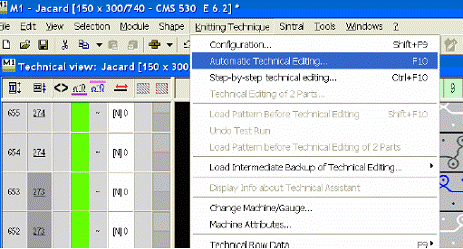

In meniul superior se apasa Knitting Technique si se alege optiunea Automatic Technical Editing.

6. Generarea si salvarea programului Sintral

Cand editarea tehnica s-a incheiat se confirma generarea fisierelor Sintral, Jacard si Setup pentru masina de tricotat, cu OK in caseta de mai jos.

Se deschide caseta Save as pentru salvarea programului.

7.Testarea programului

In meniul superior se apasa Sintral si se alege optiunea Sintral Check. Se deschide

programul de testare Sintral Check. In fereastra Sintral Check se apasa butonul START pentru pornirea testarii programului.

Daca in urma testarii programul Sintral Check furnizeaza mesajele: Syntax OK si Simulation OK, atunci programul este corect din punct de vedere al sintaxei si tricotabilitatii si poate fi trecut pemasina de tricotat.

Se inchide fereastra Sintral Check.

Trecerea programului pe masina de tricotat

In meniul superior se apasa Sintral si se alege optiunea Extract jac/sin/set.Files. Se deschide caseta Extract jac/sin/set.Files.

Se apasa Targhet directory 2 si cu butonul Browse [] se cauta destinatia pentru salvare: discul USB ‘H’.

Se confirma salvarea cu butonul OK.

Fisierele programului de tricotare .sin, .jac, .set au fost

extrase pe discul USB ‘H’ si apoi se vor incarca in memoria calculatorului masinii.
