Fosa septica imhoff

Fosa septica imhoff



FOSA SEPTICA IMHOFF

Observatii tehnice

Bazinele septice de tip IMHOFF sunt unitati de tratare gen anaerob a apelor reziduale care provin din instalatii civile. Bazinele sunt utilizate pe scara larga in realizarea de instalatii de epurare noi sau in reconditionarea instalatiilor vechi, intrucat reprezinta sectiuni de pretratare utile pentru fluidizarea incarcaturii poluante a agentului de scurgere. Aceste bazine septice sunt construite din PE (poletilena lineara), material reciclabil integral si sunt alcatuite dintr-un bazin principal denumit bazin de fermentare si un bazin de sedimentare, care este prezent in bazinul de fermentare.

Bazinele septice de tip IMHOF asigura in mod natural, fara substante bioactivatoare, epurarea apei uzate pana la parametri prevazuti in normele legale, in functie de numarul de utilizatori.

Domenii de aplicare

Locuinte particulare, nuclee reziduale, restaurante, scoli, pensiuni, etc.



Avantaje

dimensiuni mici

inchis ermetic

nu ocupa spatiu (trebuie ingropat)

greutate redusa

nu necesita alimentare cu curent electric

nu foloseste substante bioactive

reactie neutra la radiatiile UV

rezistente la atacurile agentilor chimici

nu necesita intretinere, doar vidanjare

forma bazinelor prezinta avantajul unei structuri solide

rezistenta mecanica si termica la temperaturi cuprinse intre -600C si +800C

rezistenta la coroziune 30 ani

respecta normele garantand un produs reciclabil 100%

Norma europeana de referinta UNI EN 12566-3

Mici sisteme de recuperarea apelor menajere pana la 50 de locuitori. Partea 3: instalatii (asamblate sau pre-asamblate) de epurare a apelor menajere reziduale

Reglementari tehnice

Bazinul septic tip IMHOF din PE reciclabila (polietilena liniara) este compus din doua incaperi monobloc: bazinul sedimentelor, care trebuie sa prezinte un volum minim de 40 litri/utilizator si bazinul de fermentatie cu un volum minim de 110 litri/utilizator.

Bazinul septic prezinta un singur capac necesar pentru inspectarea incaperii de sedimentare si pentru preluarea namolului, o gura de intrare a apei uzate prevazuta cu garnitura externa din cauciuc, o gura de iesire a apelor limpezi si un orificiu de expulzare pentru indepartarea bio-gazelor.

Principii de functionare

Apele uzate menajere se limpezesc partial in bazinul principal de fermentare si sunt evacuate prin puturi absorbante si drenuri, iar namolul depus la fundul fosei fermenteaza timp indelungat, pana la mineralizare, prin actiunea organismelor vii si este indepartat dupa un interval prin vidanjare.

Avantajul acestei solutii consta si in faptul ca volumul deseurilor care se vidanjeaza este foarte mic comparativ cu volumul corespunzator al depozitului sedimentar, deoarece acesta, prin actiunea bacteriilor anaerobe se mineralizeaza si pierde din continutul de apa (peste 95%).


Elemente principale care compun bazinul septic de tip IMHOFF

I – intrare ape uzate

B – racord de evacuare bio-gaz

C – capac de inspectie a bazinului de sedimentare si preluare a namolului din bazinul de fermentare

S – bazin de sedimentare

E – orificiu evacuare lichid tratat

D – bazin pentru descompunere sau fermentare

F – zona de inspectie bazin sedimentare

V – orificiu preluare namol pentru vidanjare

Dimensiunile bazinelor septice de tip IMHOFF model “STANDARD”

Normele europene considera in zonele urbane un consum de apa uzual intre 170 pana la 200 litri /zi/utilizator.

Vidanjarea nu trebuie sa se faca mai devreme de 18 luni daca se respecta instructiunile de exploatare din cartea utilizatorului.

Alegerea produsului se face in functie de numarul utilizatorilor. Un volum mai mare nu compromite functionarea fosei ci dimpotriva scade frecventa vidanjarii.

Accesorii

Manson de prelungire – dotat cu un lacat de siguranta cu cheie

pentru rezervoare cu capac de inchidere Ǿ 320 – dimensiuni Ǿ52x62H

pentru rezervoare cu capac de inchidere Ǿ 420 – dimensiuni Ǿ52x62H

Pentru diferite cote de nivel se pot furniza si inaltatoare de 620 mm.

Camin de vizitare – pentru exigentele instalatiei a fost realizat un camin monobloc

cu opt fete, care este intrebuintat la realizarea diferitelor solutii propuse: acestea

pot avea rolul de camin de inspectie, precum si cel de camin de derivatie/repartitie

sau de rezervor de nivel (pentru fitoepurare). Forma deosebita permite realizarea

cu usurinta a conectarii cu directie la 450C sau multipli ai acestuia.

capac cu inchidere Ǿ 320 – dimensiuni Ǿ 48x75 H

Garnitura – Garnitura cu buza dubla

Garnitura Ǿ 100

Garnitura Ǿ 125

Garnitura Ǿ 160

Bioactivator – accelerator de formare a bacteriilor

Performante

Bazinele septice de tip IMHOFF, prin tratarea apelor reziduale asigura urmatoarele:

indepartarea componentei organice a namolului ~ 50%

indepartarea substantelor sedimentabile ~ 90%

reducerea CBO5 (consumul biochimic de oxigen) fata de incarcarea influentului cu ~ 40%

Garantie

Pentru bazinul septic de tip IMHOFF, garantia este de 30 de ani pentru rezistenta la coroziune.

Evacuarea apei tratate – campuri de drenaj

Lichidul tratat care iese prin orificiul 5 cu un grad de poluare sub limita admisa de normele europene in vigoare (numai in cazul cand ceea ce intra in fosa septica este conform cu normele europene) poate fi deversat in sol printr-un sistem de drenare. Aceasta reprezinta cea de a doua faza de epurare a apelor reziduale. Epurarea reziduurilor in sol are loc in timpul filtrarii substantelor lichide in teren, aici incepe un proces de descompunere biologica a substantelor organice solubile in apa. Descompunerea se realizeaza in stratul aflat sub suprafata de deversare a reziduurilor. Aceasta descompunere se face pana la compusi minerali, acestia fiind constituenti normali ai pamantului. Un rol esential in acest proces il joaca bacteriile care descompun reziduurile prin valorificarea oxigenului din aerul care se acumuleaza in asa numitele nise de oxigen din sol. Apele reziduale deversate se scurg pe rand prin diverse straturi ale solului, pentru a patrunde in faza finala a procesului de epurare in apele freatice ale solului sub forma de elemente curate.


Apele tratate se deverseaza in sol prin intermediul unei retele de drenaj compusa din tuburi de PVC cu Ǿ 110mm, prevazute doar pe suprafata inferioare de contact cu orificii alternante de evacuare avand Ǿ 3/6 mm, asezate in transee de 50 cm latime peste un pat de nisip de 15 cm grosime, sub cota de inghet a solului. Spatiul din jurul tuburilor trebuie umplut cu piatra sparta sau pietris.

Se recomanda:

pamantul de umplutura de la suprafata sa prezinte o panta astfel incat sa nu permita stationarea indelungata a apelor la suprafata de deasupra liniilor de drenaj;

acoperirea conductei de drenaj cu o folie de polietilena si acoperirea acesteia cu pamant;

distanta dintre tuburi trebuie sa fie cuprinsa intre 200-300 cm, iar panta tuburilor sa fie minim 1:100 cm;

lungimea maxima a tuburilor de drenaj trebuie sa nu depaseasca 20 ml.

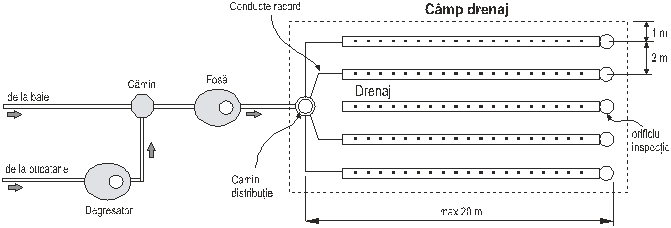

Dimensiunea campurilor de filtrare se va face in functie de tipul solului prin testul de permeabilitate. Solul in care se va executa drenajul trebuie sa nu fie excesiv de nisipos pentru a permite infiltrarea imediata a apei tratate in panza freatica dar nici excesiv de argilos pentru a retine prea mult apa respectiva. Reteaua de drenaj trebuie amplasata la o distanta mai mare de 30 de metri de orice put sau sursa de apa potabila, iar forma lui este redata in figura.

Suprafata minima de drenaj necesara pentru apa menajera produsa de 1 persoana este redata in tabelul urmator:

Rata de percolare 1 (min./25mm)

Suprafata (mp) / persoana

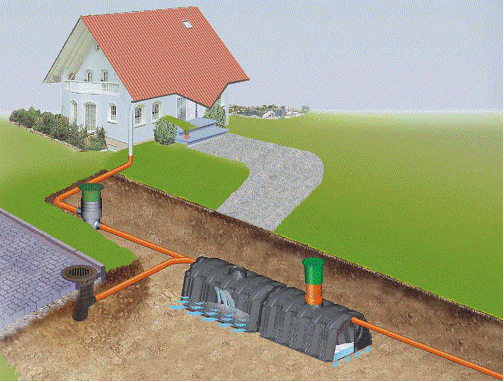

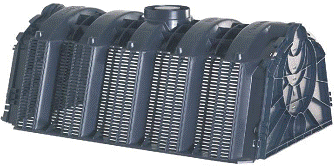

O alta metoda de infiltrare a apei epurate in pamant o reprezinta solutia cu blocuri de infiltrare. Sistemul Graff Sicker-Tunel este conceput in special pentru domeniul privat si rural. Sistemul este compus din unul sau mai multe module in forma de tunel si doua placi la capete si se poate dimensiona dupa dorinta. Instalarea se face pe o suprafata plana, fiind foarte facila datorita greutatii reduse, de cca 11 kg. Sistemul poate rezista la o incarcare de durata cu 3,5 tone pe m.p., adecvat pentru traseu autoturisme.

Are lungime de 1220mm, latime de 800mm si inaltime 510 mm, si culoarea comerciala negru.

Pentru sistem complet este nevoie de inchidere aerisire DN 100, inchidere orificiu inspectie DN 200 si material geotextil (pentru 1 buc Siker-Tunel – material cu dimensiunile: 2,00x2,50 m). Aerisirea se mai poate realiza conectandu-se la aerisirea canalizarii cladirii la care se face epurarea.
