AUXILIAR CURRICULAR ELECTRONICA SI AUTOMATIZARI - ELECTRONIST PENTRU APARATE SI ECHIPAMENTE DE AUTOMATIZARI

AUXILIAR CURRICULAR ELECTRONICA SI AUTOMATIZARI - ELECTRONIST PENTRU APARATE SI ECHIPAMENTE DE AUTOMATIZARI




Ministerul Educatiei si Cercetarii

Programul PHARE TVET RO 2002/000-586.05.01.02.01.01

AUXILIAR CURRICULAR

CLASA a XI-a

DOMENIUL: ELECTRONICA SI AUTOMATIZARI




CALIFICAREA:

ELECTRONIST PENTRU APARATE SI ECHIPAMENTE DE AUTOMATIZARI

NIVELUL: 2


MODULUL: DISPOZITIVE ELECTRONICE

Acest auxiliar nu acopera toate cerintele din Standardele de Pregatire Profesionala

Obtinerea ceritificatului de calificare pentru fiecare nivel

presupune validarea integrala a competentelor din Standardele de Pregatire Profesionala.

Cap. I. INTRODUCERE

1.1. Argument

Prezentul material se adreseaza profesorilor care predau la Scoala de Arte si Meserii, nivelul 2, domeniul ELECTRONICA si AUTOMATIZARI, calificarea, Electronist pentru aparate si echipamente de automatizari.

Modulul pentru care a fost elaborat acest material auxiliar de invatare este Modulul 1: DISPOZITIVE ELECTRONICE, pentru clasa a XI-a SAM, anul de completare.

Auxiliarul didactic ofera doar cateva sugestii metodologice si are drept scop orientarea activitatii profesorului si stimularea creativitatii lui.

Prin continutul auxiliarului se doreste sporirea interesului elevului pentru formarea abilitatilor din domeniul tehnic prin implicarea lui interactiva in propria formare.

Activitatile propuse elevilor, exercitiile si rezolvarile lor urmaresc atingerea majoritatii criteriilor de performanta respectand conditiile de aplicabilitate cuprinse in Standardele de Pregatire Profesionala.

Auxiliarul curricular poate fi folositor in predarea modulului Dispozitive electronice, continand folii transparente, fise conspect, teste de evaluare utile profesorilor. Sugestiile pentru activitatile cu elevii folosesc metode active de invatare ale elevilor: vizual, auditiv si practic. Alegerea activitatilor s-a facut tinand seama de nivelul de cunostinte al elevilor de clasa a XI-a, enunturile fiind formulate intr-un limbaj adecvat si accesibil.

Activitatile propuse pot fi evaluate folosind diverse tehnici si instrumente de evaluare: probe orale, scrise, practice, observarea activitatii si comportamentului

elevului consemnata in fise de evaluare, fise de feed-back si de progres a elevului.

Rezultatele activitatilor desfasurate si ale evaluarilor, colectate atat de profesor cat si de elev, trebuie stranse si organizate astfel incat informatiile sa poata fi regasite cu usurinta:

*      elevilor le pot fi necesare pentru actualizarea, pentru reluarea unor secvente la care nu au obtinut feed-back pozitiv;

*      profesorilor le pot fi necesare ca dovezi ale progresului inregistrat de elev si ca dovezi de evaluare.

1.2. UNITATI DE COMPETENTA VIZATE DE MODULUL

DISPOZITIVE ELECTRONICE

Unitatea de competenta: Utilizarea dispozitivelor electronice discrete

Competente:

C 1 : Identifica dispozitivele electronice discrete

C 2 : Selecteaza dispozitivele electronice discrete

C 3 : Determina functionalitatea dispozitivelor discrete intr-un montaj

C 4 : Verifica functionalitatea dispozitivelor electronice discrete.

1.3. OBIECTIVE

Dupa parcurgerea modului Dispozitive electronice elevii vor fi capabili sa:

recunoasca dispozitivele electronice discrete dupa simbol, marcaj, aspect

fizic.

identifice terminalele dispozitivelor electronice discrete: tranzistoare

bipolare, tranzistoare cu efect de camp, tiristoare, triacuri, diacuri

interpreteze datele de marcaj folosind cataloage de componente

precizeze parametrii electrici specifici

interpreteze parametrii limita conform datelor de catalog

aleaga dispozitivele echivalente dupa parametrii limita si domeniul

frecventelor de lucru

stabileasca tipul de conexiune a dispozitivului electronic intr-o schema

data

recunoasca regimurile de functionare

polarizeze dispozitivul electronic in functie de regimul de functionare

masoare parametrii

identifice defectele specifice: intreruperea sau scurtcircuitarea jonctiunilor,

modificarea parametrilor electrici.

Cap. II. MATERIALE DE REFERINTA

2.1. FISA CONSPECT 1

Text Box: TRANZISTOARE UNIPOLARE

*          Tranzistoarele unipolare asigura conductia printr-un singur tip de purtatori de sarcina (fie e- , fie goluri+ ).

*          Comanda curentului in tranzistor se realizeaza cu un camp electric motiv pentru care se mai numesc tranzistoare cu efect de camp (TEC).

*          Are 3 sau 4 terminale : - sursa (S)

- drena (D)

- grila (G) sau poarta (P)

- baza (B) sau substrat, care poate fi legat cu G, in interiorul capsulei.

*          Zona din semiconductor prin care se deplaseaza purtatorii de sarcina (calea de curent) de la sursa la drena, se numeste canal.

*          Dupa natura semiconductorului, canalul poate fi de tip n sau de tip p.

*          Dupa modul de variatie a rezistentei canalului, datorita grilei de comanda, pot fi:

cu grila jonctiune TEC-J

cu grila izolata TEC-MOS

*          La TEC-J campul electric de comanda se obtine prin polarizarea inversa a unei jonctiuni.

*          La TEC-MOS campul electric se creeaza prin aplicarea unei tensiuni intre G si S. G si S sunt separate printr-un izolator foarte bun, uzual un oxid, rezultand o structura metal-oxid-semiconductor (MOS).

Text Box: TEC-J


Curentul prin canalul n este format din sarcini negative (electroni), deci polaritatea drenei fata de sursa trebuie sa fie pozitiva.

Polarizarea negativa a grilei G introduce un efect de respingere electrostatica a electronilor spre centrul canalului. Cu cat negativarea grilei este mai intensa, cu atat se reduce mai mult sectiunea canalului, cu efect de crestere a rezistentei intre sursa si drena si implicit de micsorare a curentului de drena.

Structura unui TEC-J cu canal p este asemanatoare cu structura TEC-J cu canal n, cu observatia ca se inverseaza structurile p si n intre ele, precum si polaritatile bornelor G si D. In acest caz, curentul prin canalul p este format din sarcinile pozitive, antrenate spre drena polarizata negativ.


Datorita celor doua jonctiuni polarizate invers, curentul de grila este practice nul. Sensul sagetii din grila – in prelungire spre sursa – indica sensul tehnic al curentului in sursa si implicit al curentului intre drena si sursa.

Din sensul curentului de drena rezulta polaritatea drenei (fata de sursa).

Tipul canalului (p sau n) si polaritatea grilei (fata de sursa) sunt opuse polaritatii drenei.

De exemplu pentru un TEC-J cu canal n, prelungirea sagetii arata sensul tehnic de circulatie, spre exterior a curentului sursei, rezultand astfel sensul curentului de drena (de la drena spre sursa).

Deci, fata de sursa, drena va fi polarizata pozitiv, canalul va fi de tip n (semn invers fata de D), iar grila fata de sursa va fi polarizata negativ (aceeasi polaritate cu a canalului).

Caracteristicile statice de iesire reprezinta variatia curentului de drena in functie de tensiunea intre drena si sursa, atunci cand se mentine constanta tensiunea grila-sursa.

Text Box: ID= f(UDS)  cand UGS= ct.

Curentul de drena are valoarea maxima atunci cand tensiunea UGS=0 . Valoarea lui este cu atat mai mare cu cat tensiunea de drena este mai mare.

Caracteristica de transfer reprezinta variatia curentului de drena in functie de tensiunea pe grila, pentru o anumita valoare a tensiunii de drena.

Text Box: ID= f(UGS)  cand UDS=ct.

Parametrii specifici:

*      curentul IDmax este curentul de drena maxim garantat de fabricant

*      curentul IDSS pentru UGS=0 este curentul de saturatie pentru tensiunea de grila nula

*      tensiunea de prag (de taiere) este tensiunea de grila pentru care curentul prin tranzistor se anuleaza

2.2. FOLIE 1

Text Box: Comparatie intre tranzistoarele bipolare
si unipolare (TEC)

Text Box: Tranzistoarele cu efect de camp sunt larg utilizate in prezent, datorita avantajelor pe care le ofera in circuitele integrate si in integrarea pe scara larga (Large Scale Integration LSI). Aceste tranzistoare sunt considerate dispozitive de viitor, de prima importanta.
 Analiza comparativa a tranzistoarelor bipolare si a celor unipolare scoate in evidenta particularitatile tranzistoarelor unipolare si principalele avantaje ale acestora:
1. Tranzistorul bipolar este un dispozitiv „comandat in curent”, iar TEC, un dispozitiv comandat in tensiune. Tranzistoarele unipolare sunt dispozitive a caror comportare este determinata de un singur tip de purtatori de sarcina.
2. Impedanta de intrare emitor-baza a tranzistoarelor bipolare este mica – de ordinul x (0.1 … 1) kW - reprezentand impedanta unei diode polarizate direct. Tranzistoarele unipolare au impedanta de intrare foarte mare – de ordinul x 100 MW. La TEC-J, aceasta impedanta corespunde unei jonctiuni polarizate invers (in circuitul de intrare grila-sursa).
3. Tranzistoarele cu efect de camp prezinta o capacitate de intrare si iesire mai redusa, comparativ cu cele bipolare, ceea ce le confera avantaje la amplificarea semnalelor de frecvente inalte.
4. Structurile TEC-MOS se obtin cu o tehnologie mai simpla decat tranzistoarele bipolare (circuitele integrate TEC-MOS se formeaza prin utilizarea a numai 2/3 din numarul de operatii necesar circuitelor integrate bipolare) si implicit, au un pret de cost mai redus.
5. TEC prezinta unele dezavantaje fata de tranzistoarele bipolare, cum ar fi:
• viteza de comutatie mai redusa
• tensiune de saturatie mai mare
• pericol de distrugere in prezenta campurilor electrice, prin strapungerea instalatiei dintre grila si substrat (la tranzistoarele TEC-MOS).

Text Box: Observatie: Protectia interna a dispozitivelor TEC-MOS impotriva strapungerii prin camp electric se realizeaza prin diode inglobate in capsula, iar protectia externa prin scurtcircuitarea terminalelor (cu un inel) si respectarea unor tehnologii speciale de testare, montare si depanare.

2.3. FISA CONSPECT 2

Text Box: TIRISTOARE

Text Box: Generalitati&#height=176.92430278884 3;&#height=176.92430278884 0;Tiristorul este un „redresor cu siliciu comandat”, care in lipsa semnalului de comanda, blocheaza trecerea curentului in ambele sensuri. La aparitia unui impuls de comanda, tiristorul ajunge in stare de conductie, permitand trecerea curentului intr-un singur sens.&#height=176.92430278884 3;&#height=176.92430278884 0;Constructiv, tiristorul este alcatuit din trei jonctiuni semiconductoare pn notate cu Jheight=176.92430278884 , J2, J3 (patru straturi pnpn). Regiunea extrema p este anodul A, regiunea extrema n constituie catodul K iar regiunea intermediara p reprezinta electrodul de comanda, numit grila G (in limba engleza GATE=poarta). Sensul direct de conductie a tiristorului este de la anod la catod. Jonctiunea J3 se numeste jonctiune de comanda.&#height=176.92430278884 3;&#height=176.92430278884 0;

Structura

Simbol

Text Box: Intrarea tiristorului in conductie se obtine „injectand” in grila un impuls pozitiv de curent, de amplitudine si durata corespunzatoare. Curentul de comanda al tiristorului se considera avand sens pozitiv cand intra in grila (circula de la grila spre catod). Cu cat curentul de poarta creste, cu atat se micsoreaza valoarea tensiunii anodice la care apare comutatia.

Text Box: Tiristorul ca element de comutatie
 Toate dispozitivele de comutatie inclusiv tiristorul, poseda doua stari extreme de functionare: blocare si conductie. Trecerea tiristorului din starea blocata in starea de conductie se realizeaza cu ajutorul grilei (electrod de comanda).

Text Box: Caracteristica si parametrii principali ai tiristorului

 Caracteristica tensiune-curent a tiristorului permite definirea principalilor parametrii ai tiristorului, specificati si in cataloagele firmelor producatoare:

- Curentul mediu redresat Imax sau curentul nominal al tiristorului= valoarea recomandata de firma producatoare pentru curentul tiristorului in conductie si care asigura o functionare indelungata. Producatorii specifica valoarea lui Imax pentru tiristoare cu un anumit tip de radiator sau fara radiator.
- Tensiunea inversa de varf de lucru in stare blocata Uinv max = tensiunea de varf maxima admisa, la functionare in stare blocata, cu polarizare inversa.
- Tensiunea directa de varf de lucru in stare blocata UAK max = tensiunea de varf maxim admisa, la functionare in stare blocata, cu polarizare directa.
- Curentul continuu de mentinere Imin = curentul continuu minim care trebuie sa circule prin tiristorul amorsat, pentru ca tiristorul sa se mentina in stare de conductie .
- Curentul de grila de amorsare IGT = curentul de grila minim necesar pentru a provoca amorsarea.
- Tensiunea de amorsare VGT = tensiunea intre grila si catod pentru care tiristorul se amorseaza cu certitudine (pentru o tensiune mica anod-catod).

Text Box: - in stare blocata, tiristorul este dezamorsat si se comporta intre anod si catod ca un intrerupator deschis (rezistenta anod-catod foarte mare – pana la zeci de MW, curent anodic neglijabil si tensiune anod-catod egala cu tensiunea de alimentare).&#height=124.7171314741 3;&#height=124.7171314741 0; - in stare de conductie, tiristorul este amorsat si intre anod-catod se comporta ca un intrerupator inchis (rezistenta anod-catod neglijabila – ohmi sau zeci de ohmi, curent anodic egal cu curentul de sarcina si cadere de tensiune foarte mica height=124.7171314741 …2 V)&#height=124.7171314741 3;&#height=124.7171314741 0;

Text Box: Observatie: Alegerea tiristoarelor se face astfel incat curentul de sarcina sa fie cu 20…30% mai mic decat valoarea de catalog I0 iar tensiunea de polarizare directa si inversa, pe tiristorul blocat sa nu depaseasca valorile de catalog.

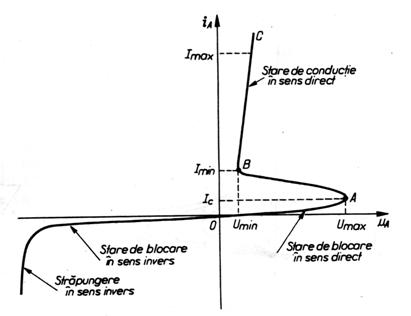

Caracteristica curent-tensiune a tiristorului


Caracteristica tiristorului pentru diferite tensiuni aplicate pe poarta


Tiristorul este un dispozitiv unidirectional, adica se poate comanda prin grila (poarta) numai la polarizare directa (+ pe anod). Polarizat invers el se comporta ca o dioda redresoare blocata.

Dezamorsarea tiristorului se obtine prin reducerea curentului anodic sub valoarea curentului de mentinere sau prin inversarea polaritatii tensiunii aplicate intre anod si catod.




2.4. FISA CONSPECT 3

Text Box: TRIACUL

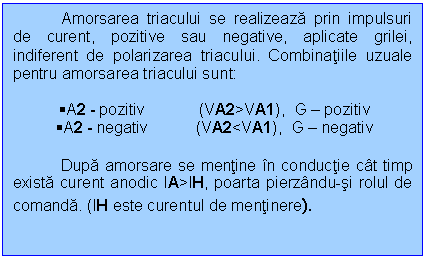

Text Box: Amorsarea triacului se realizeaza prin impulsuri de curent, pozitive sau negative, aplicate grilei, indiferent de polarizarea triacului. Combinatiile uzuale pentru amorsarea triacului sunt:

§ A2 - pozitiv (VA2>VA1), G – pozitiv
§ A2 - negativ (VA2<VA1), G – negativ

Dupa amorsare se mentine in conductie cat timp exista curent anodic IA>IH, poarta pierzandu-si rolul de comanda. (IH este curentul de mentinere).
Text Box: Are 3 terminale: anodul 1 - A1, anodul 2 – A2 , si grila de comanda G. A1 si A2 indeplinesc succesiv rol de anod si rol de catod.Text Box: Este un dispozitiv semiconductor echivalent cu 2 tiristoare in antiparalel montate in aceeasi capsula, avand un singur electrod de comanda. Deci triacul este „versiunea bidirectionala a tiristorului”.

Text Box: Caracteristica statica a triacului este simetrica si dispusa in cadranele I si III, semanand foarte mult cu cea a tiristorului

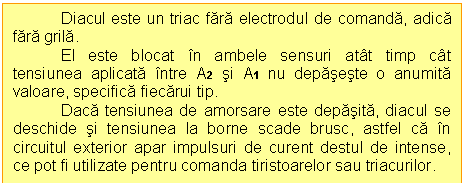

Text Box: Diacul este un triac fara electrodul de comanda, adica fara grila.
El este blocat in ambele sensuri atat timp cat tensiunea aplicata intre A2 si A1 nu depaseste o anumita valoare, specifica fiecarui tip.
Daca tensiunea de amorsare este depasita, diacul se deschide si tensiunea la borne scade brusc, astfel ca in circuitul exterior apar impulsuri de curent destul de intense, ce pot fi utilizate pentru comanda tiristoarelor sau triacurilor.

Text Box: DIACUL

2.5. FOLIE 2

Text Box: Dispozitive electronice

Tranzistoare

Tiristoare

2.6. GLOSAR DE TERMENI

  • amorsare – comutarea dispozitivului electronic din starea de

blocare in starea de conductie

  • antiparalel – legarea in paralel a doua diode sau tiristoare avand

sensuri de conductie opuse

comutatie – trecerea rapida a unei jonctiuni din stare de

conductie in stare de blocare si invers

  • dezamorsare – comutarea dispozitivului electronic din starea de

conductie in starea de blocare

polarizare directa – aplicarea unei diferente de potential unei jonctiuni

pn astfel ca + sa fie conectat la regiune p, iar – la regiunea n

polarizare inversa – aplicarea unei diferente de potential unei jonctiuni

pn astfel ca - sa fie conectat la regiune p, iar + la regiunea n

validitate – indeplinirea conditiilor pentru o functionare

normala, de catre un dispozitiv electronic

Aceasta lista de termeni poate fi completata cu termenii noi pe care ii invatati.

Cap. III. ACTIVITATI PENTRU ELEVI

3.1. FISA DE DESCRIERE A ACTIVITATILOR

Competenta

Exercitiul

Subiect



Rezolvat

U.C.   Utilizarea dispozitivelor electronice

Competenta 1

Ex. 1, 6,

Simbolurile, structura interna si marcajul dispozitivelor electronice

Ex. 4, 10, 11

Principiul de functionare

Competenta 2

Ex. 3, 5,

T 1, T 2

Parametrii specifici dispozitivelor electronice.

Ex. 2

Valori limita ale parametrilor

Competenta 3

Tipuri de conexiuni

T 1, T 2

Regimuri de functionare

T 1, T 2

Caracteristici statice

Competenta 4

Defecte ale dispozitivelor electronice

3.2. FISA PENTRU INREGISTRAREA PROGRESULUI ELEVULUI

Modulul (unitatea de competenta)

Numele elevului _____ _______ ______ __________

Numele profesorului

Competente care trebuie dobandite

Data

Activitati efectuate si comentarii

Data

Aplicare in cadrul unitatii de competenta

Evaluare

Bine

Satis-facator

Refacere

Comentarii

Prioritati de dezvoltare

Competente care urmeaza sa fie

dobandite  (pentru fisa urmatoare)

Resurse necesare

3.3. FISA DE FEED-BACK A ACTIVITATII


Numele candidatului:


Clasa:


Detalii legate de

activitate:


Perioada de predare:


Activitate acceptata:

  Activitate de

referinta:

  Este nevoie de mai

multe dovezi:

Comentarii:


Data de predare dupa revizuire:

Criteriile de performanta indeplinite:


Semnaturi de confirmare:

Profesorul Data

Candidatul Data

ACEASTA FISA VA FI ATASATA LA DOSARUL ELEVULUI!

Fisa constituie un document pentru portofoliul elevului , fiind o dovada a muncii acestuia pe parcursul fiecarui modul. Cu ajutorul acestei fise se inregistreaza progresul unui elev pe parcursul unei unitati de competenta sau modul.

3.4. EXERCITII SI ACTIVITATI

&Exercitiul 1. Identificati dupa simbol tipul de tranzistor.

Text Box: B

a) b) c) d)

Exercitiul 2. Folosind cataloage de componente, selectati cate 3 dispozitive electronice din fiecare tip: tranzistoare bipolare, tranzistoare unipolare si tiristoare. Completati tabelul urmator cu codul lor de marcare si parametrii specifici cu valorile lor limita.

Lucrati impreuna cu colegul de banca.

Nr. crt.

Dispozitiv electronic

Codul

Parametrii

Verificat



Exercitiul 3.   Completati spatiile libere din textul de mai jos cu cuvintele corespunzatoare informatiilor corecte referitoare la parametrii tranzistorului bipolar.

Temperatura maxima a jonctiunilor unui tranzistor de Si se situeaza intre ___1___. Reprezentarea puterii maxime de disipatie se face printr-o curba numita ___2_______. Valoarea maxima a curentului ce poate circula prin tranzistor reprezinta _________3__________. In regim activ normal puterea totala disipata este practic egala cu puterea disipata in jonctiunea _____4_______. Tensiunea maxima admisibila reprezina ____5_____ cea mai mare admisa a tensiunii ______6_______. Valorile maxime admisibile ale curentului, ____7_____ si a puterii disipate ale unui tranzistor delimiteaza _____8______ de lucru permis in care se poate gasi ______9_______ de functionare al tranzistorului.

Din oficiu se acorda 1 punct.

Exercitiul 4. Metoda cubului

Cerinte:Tratati tema „Tranzistoare bipolare”,dupa cum vi se prezinta cubul desfasurat:

- fata 1 – conexiunile tranzistorului

- fata 2 – regimurile de functionare

- fata 3 – tipuri de caracteristici statice (relatii de dependenta)

- fata 4 – caracteristici de iesire pentru tranzistor cu EC

- fata 5 – caracteristici de intrare pentru tranzistor cu EC

- fata 6 – caracteristici de transfer pentru tranzistor cu EC

Cubul desfasurat arata astfel:

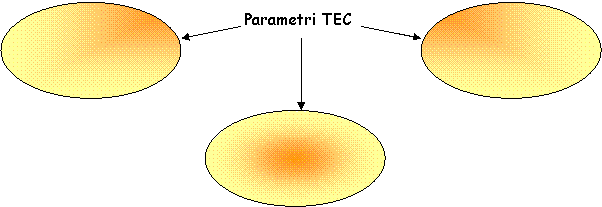

Exercitiul 5. Inscrieti in spatiile de mai jos 3 parametri specifici ai tranzistoarelor cu efect de camp.

ªExercitiul 6. Identificati simbolurile dispozitivelor electronice din tabel, scriind in coloana alaturata denumirea lor.

Nr. crt.

Simbol

Denumire dispozitiv

Corect

Gresit

Exercitiul 7. Fisa de lucru

Caracteristicile tranzistoarelor bipolare

Tranzistorul este un element neliniar, a carui comportare se poate studia cu ajutorul familiilor de caracteristici curent-tensiune.

Cele mai folosite sunt caracteristicile statice:

de iesire – care exprima variatia curentului de iesire in functie de tensiunea de iesire pentru diferite valori ale curentului, respectiv ale tensiunii de intrare.

Iies=f (Uies); Ii=ct. si Iies=f (Uies); Ui=ct.

de intrare – care exprima variatia curentului de intrare in functie de tensiunea de intrare pentru diferite valori ale tensiunii de iesire.

Ii=f (Ui); Uies=ct.

de transfer – reprezinta dependenta curentului de iesire in functie de curentul, respectiv tensiunea de intrare, pentru diferite valori ale tensiunii de iesire.

Iies=f (Ii); Uies=ct. si Iies=f (Ui); Uies=ct.

Fiecare punct de pe o caracteristica corespunde unui anumit regim de functionare posibil. Un asemenea punct caracterizat de ansamblul valorilor a trei marimi electrice (care apar pe caracteristica) se numeste punct de functionare.

Un tranzistor, aflat intr-un circuit dat de polarizare, are un punct static de functionare, fixat prin elementele circuitului.

Cerinte:

Folosind materiale de documentare, desenati caracteristicile de iesire pentru un tranzistor in conexiune cu emitorul comun.

Text Box: Ic=f (UCE) pentru IB=ct.

Aratati, delimitand pe grafic, regiunile corespunzatoare regimurilor de functionare posibile (RAN, RS Si RT).

Daca tranzistorul se gaseste in circuitul de polarizare dat mai jos, trasati dreapta de sarcina statica, conform ecuatiei de tensiune de la iesirea circuitului.

Determinati dreapta prin „taieturi”, adica prin intersectia ei cu axele.

Alegeti arbitrar un punct static de functionare, situat pe dreapta statica de sarcina si precizati in ce regim functioneaza tranzistorul pentru p.s.f. (punctul static de functionare) ales.

ª Exercitiul 8. Inscrieti numele terminalelor TEC-J in spatiile alaturate lor.

Exercitiul 9.  Conexiunile TEC-J sunt : sursa comuna (SC), drena comuna (DC) si grila comuna (GC). Aratati ce terminale apar in circuitul de intrare si ce terminale vor fi in circuitul de iesire.

Nr. Crt.

Conexiunea

Circuitul de intrare

Circuitul de iesire

Verificare

TEC-J cu SC

TEC-J cu DC

TEC-J cu GC

Exercitiul 10.   TURUL GALERIEI

Tema activitatii: Comparatie intre tranzistoarele bipolare si unipolare (TEC).

Activitatea este recapitulativa si utilizeaza coevaluarea, ca metoda de evaluare.

Turul galeriei presupune evaluarea interactiva si profund formativa a produselor realizate de elevi.

Etapele pentru desfasurarea activitatii

v     In grupuri de 3-4, elevii lucreaza pe tema data care se poate materializa intr-un produs (o diagrama, de exemplu), pe cat posibil pretandu-se la abordari variate.

v     Produsele sunt expuse pe peretii clasei.

v     La semnalul profesorului, grupurile se rotesc prin clasa, pentru a examina si a discuta fiecare produs. Isi iau notite si pot face comentarii pe hartiile expuse.

v     Dupa turul galeriei, grupurile isi reexamineaza propriile produse prin comparatie cu celelalte si citesc comentariile facute pe produsele lor.

Exercitiul 11. Stabiliti valoarea de adevar a urmatoarelor enunturi. Pentru enunt adevarat notati litera A iar pentru enunt fals notati litera F.

Nr. crt.

Enunturi

Adevarat sau Fals

Solutie corecta

Solutie gresita

Punctaj

Tiristorul este format din 4 regiuni semiconductoare, alternative

Triacul este echivalent gruparii in paralel a 2 tiristoare.

Comanda triacului se poate face cu tensiuni de ambele polaritati

Tiristorul are conductie unidirectionala.

Triacul are conductie bidirectionala.

Diacul este un tiristor fara electrodul de comanda, grila

Diacul are 2 terminale.

Tiristorul are 4 terminale.

Triacul este format din 2 tiristoare in montaj antiparalel, avand un singur electrod de grila.

Din oficiu se acorda 1 punct.

Exercitiul 12.   Lucrare de laborator

Testarea validitatii jonctiunilor tranzistorului bipolar

Metoda consta in masurarea rezistentelor intre terminalele E, B, C ale tranzistorului.

Eventualele defecte de scurtcircuit sau intreruperi in tranzistor se depisteaza prin masurarea rezistentelor de polarizare directa a jonctiunilor, REB, RCB si a rezistentei RCE corespunzatoare polarizarii inverse a colectorului si directe a emitorului.

Tranzistorul se considera ca o structura cu doua diode in opozitie.

Tranzistor pnp

Tranzistor npn



Limitele orientative de variatie a rezistentelor REB, RCB si RCE pentru tranzistoarele de mica putere si de putere sunt independente de structura (pnp sau npn) dar sunt sensibil diferite la Ge si Si.

Material

Rezistenta REB= RCB

Rezistenta RCE

Tranzistor de putere mica

Tranzistor de putere

Tranzistor de putere mica

Tranzistor de putere

Ge

(10…100) kΩ

sute de Ω

Si

(1…3) kΩ

(0.1…1) kΩ

>1MΩ

Sarcini de lucru

Masurati rezistentele REB si RCB intre terminalele tranzistoarelor, polarizand direct jonctiunile EB si EC. Intre C si E veti masura rezistenta RCE corespunzatoare polarizarii inverse a colectorului si directe a emitorului.

Comparati valorile obtinute cu limitele de variatie ale rezistentelor indicate in tabelul lucrarii. Inscrieti rezultatele obtinute in tabelul de mai jos, dupa exemplul dat.

Nr. crt.

Tipul tranzistorului

Material si structura

REB

RCB

RCE

BD 235 – de putere

Si, npn

Intocmiti un referat al lucrarii de laborator care sa cuprinda:

¯     metoda de lucru folosita

¯     schemele electrice de masurare (simple)

¯     limitele orientative ale rezistentelor (tabel)

¯     rezultatele masuratorilor

¯     concluzii referitoare la functionalitatea tranzistoarelor masurate

¯     eventualele defecte depistate si justificarea lor.

Exercitiul 13.   REFERAT

Tiristorul poate fi folosit ca intrerupator pentru inchiderea sau deschiderea unui circuit electric. El are urmatoarele avantaje:

gabarit si greutate redusa in raport cu puterea comandata

randament foarte ridicat

gama mare de curenti si tensiuni. Tiristorul conduce, in sens direct, curenti de ordinul sutelor de A, la caderi de tensiune de 1V-2V si este capabil sa blocheze tensiuni de ordinul a 1000 V

cu puteri de intrare de ordinul mW – in grila, se pot comanda puteri de iesire de ordinul kW – in anod

viteza mare de comutatie, pentru tiristoarele speciale

Tinand seama de importanta lui vi se cere sa intocmiti un referat cu tema „Tiristorul” care sa contina (printre alte informatii selectate de voi), informatii despre: - simbol

- tipuri de capsule

- parametrii importanti

- caracteristica – in polarizare directa

- cateva domenii de utilizare.

Puteti folosi ca surse de informare cirti de specialitate, reviste, cataloage de componente electronice, site-uri de Internet.

Adrese utile unde gasiti informatii pe Internet pentru intocmirea referatului:

- www.preferatele.com

3.5. TESTE DE EVALUARE

Test 1.   Autoevaluare

Stabiliti valoarea de adevar a urmatoarelor propozitii.

Scrieti in prima casuta A pentru propozitia adevarata si F pentru propozitia falsa. Fiecare raspuns corect este cotat cu 1 punct in a doua casuta.

Din oficiu se acorda 1 punct.

1. Daca un tranzistor bipolar are ambele jonctiuni polarizate direct,

atunci lucreaza in regim activ invers. o o

2. β reprezinta factorul de amplificare in curent pentru tranzistorul cu

emitor comun. o o

3. Un tranzistor npn care lucreaza in regim activ normal are toate

tensiunile pozitive fata de E. o o

4. Caracteristica statica de iesire pentru un tranzistor cu EC este

dependenta grafica dintre curentul de emitor si tensiunea colector-emitor. o o

5. Daca ohmmetrul arata 0 la masurarea jonctiunilor unui tranzistor in

ambele sensuri, atunci tranzistorul are jonctiunile intrerupte. o o

6. Inelul elastic ce scurtcircuiteaza terminalele unui TEC-MOS la livrare,

se indeparteaza dupa montarea in circuit. o o

7. Toate tipurile de TEC pot lucra bine la frecvente foarte inalte. o o

8. TEC-J este un dispozitiv electronic comandat prin tensiune.  o o

9. Curentul maxim de drena la TEC-J se obtine cand tensiunea pe

poarta este nula. o o

Test 2. TEST DE EVALUARE

Alegeti raspunsul corect pentru urmatoarele intrebari:

1. TEC-urile sunt comandate

a. in curent

b. in tensiune

c. in curent sau in tensiune, in functie de aplicatie

2. Pentru functionare normala, TEC-urilor li se aplica o tensiune de alimentare intre drena si sursa astfel:

a. pentru canal p: pozitiv la S si negativ la D

b. pentru canal n: pozitiv la S si negativ la D

c. pentru canal p: negativ la S si pozitiv la D

3. Curentul maxim de drena la un TEC-J se obtine cand:

a. tensiunea intre poarta si sursa este nula

b. poarta este polarizata direct fata de S

c. poarta este polarizata invers fata de S

4. La conductia curentului electric in TEC participa:

a. numai electroni

b. numai golurile

c. un singur tip de purtatori in functie de canal

d. ambele tipuri de purtatori

5. Electrozii unui tranzistor cu efect de camp se numesc:

a. emitor, baza si colector

b. sursa, drena si poarta

c. anod, catod si poarta

6. Tensiunile de polarizare ale jonctiunilor unui TEC-J trebuie sa asigure:

a. polarizarea directa a jonctiunilor

b. polarizarea inversa a jonctiunilor

c. polarizarea directa a unei jonctiuni si polarizarea inversa a celeilalte.

7. Fata de tranzistoarele bipolare, TEC-urile au un curent de intrare:

a. mult mai mic

b. mult mai mare

c. aproximativ la fel.

8. TEC-urile au impedanta de intrare:

a. foarte mare

b. foarte mica

c. mare sau mica, in functie de semnalul de la intrare.

9. Care dintre urmatoarele afirmatii despre TEC-uri este adevarata:

a. nu pot amplifica semnalele de inalta frecventa

b. au frecvente de lucru foarte mari

c. au viteza mare de comutatie.

Din oficiu se acorda 1 punct.

Cap. IV. SOLUTII SI SUGESTII METODOLOGICE

Rezolvare exercitiul 1.

a.       tranzistor bipolar pnp

b.      tranzistor bipolar npn

c.       tranzistor cu efect de camp cu grila jonctiune (TEC-J) cu canale p

d.      tranzistor cu efect de camp cu grila jonctiune (TEC-J) cu canale n

Sugestie exercitiul 2.

Profesorul bifeaza rubrica „Verificat”:

In caz corect „ ” , in caz gresit „¡

Rezolvarea exercitiului 3.

1. 175°C - 200° C

2. hiperbola

3. curentul de colector maxim

4. colectorului

5. valoarea

6. de colector

7. tensiunii

8. domeniul

9. punctul static.

Sugestie exercitiul 4.

Metoda cubului este o metoda didactica interactiva care se preteaza la temele recapitulative. Sunt utilizate stilurile de invatare favorite ale elevilor: vizual, auditiv si practic.

Aceasta activitate se poate desfasura pentru o tema de recapitulare a cunostintelor despre tranzistorul bipolar.

Subiectele urmarite sunt: - tipurile de conexiuni

- regimurile de functionare

- caracteristicile statice.

Etapele metodei sunt urmatoarele:

  • se formeaza grupe de cate 6 elevi
  • fiecare grupa isi alege un lider care sa coordoneze activitatea grupei
  • se impart 6 foi de forma patrata care contin fiecare cerinta de lucru pentru un elev
  • liderul imparte sarcinile membrilor grupului, fiecare membru primind o foaie de hartie din cele 6 primite de grupul respectiv
  • dupa rezolvarea sarcinilor se construieste cubul

Rezolvare exercitiul 5.

- curentul IDmax

- curentul IDSS

- tensiunea de prag (de taiere)

Rezolvare exercitiul 6.

- tiristor

- triac

- diac

- TEC-J cu canal p

Rezolvare exercitiul 8.

sus – drena mijloc – grila jos – sursa

Rezolvare si sugestii exercitiul 9.

Pentru raspuns corect se va nota cu , iar pentru raspuns gresit cu -.

Nr. Crt.

Conexiunea

Circuitul de intrare

Circuitul de iesire

Verificare

TEC-J cu SC

intre G si S

intre D si S

TEC-J cu DC

intre G si D

intre S si D

TEC-J cu GC

intre S si G

intre D si G

Rezolvarea exercitiului 11.

1. A 2. F 3. A 4. A 5. A 6. F 7. A 8. F 9. A

Sugestie exercitiul 12.

Acest referat va constitui un material din portofoliul personal al elevului.

Rezolvarea testului 1.

Rezolvarea testului 2.

1. b 2. a 3. a 4. c 5. b 6. b 7. a 8. a 9. b

BIBLIOGRAFIE

[1] Damachi, E., Tunsoiu, A. : Electronica. Editura Didactica si Pedagogica, Bucuresti, 1999

[2] Componente si circuite electronice - manual pentru cl. a X - a licee industriale. Editura

Didactica si Pedagogica, Bucuresti, 1996

[3] Diode si tiristoare de putere – manual de utilizare. Editura Tehnica, Bucuresti, 1989

[4] Colosi, T., Morar, R., Miron, C. : Tehnologie electronica – componente discrete.

IPCN Facultatea de Electrotehnica, 1979

[5] Ion, M., Goaga, F. : Ghid metodic de evaluare pentru invatamantul profesional si tehnic

preuniversitar. Editura INFO, Craiova, 1999

[6] Ghid metodologic pentru aplicarea programelor scolare Tehnologii. Consiliul National

pentru Curriculum, 2002

[7] Dragulanescu, N. : Agenda radioelectronistului. Editura Tehnica, Bucuresti, 1989.








Politica de confidentialitate

.com Copyright © 2020 - Toate drepturile rezervate.
Toate documentele au caracter informativ cu scop educational.


Proiecte

vezi toate proiectele
 SCHITA DE PROIECT DIDACTIC GEOGRAFIE CLASA: a IX-a - Unitatile majore ale reliefului terestru
 PROIECT DIDACTIC 5-7 ani Educatia limbajului - Cate cuvinte am spus?
 Proiect atestat Tehnician Electronist - AMPLIFICATOARE ELECTRONICE
 Proiect - masurarea si controlul marimilor geometrice

Lucrari de diploma

vezi toate lucrarile de diploma
 Lucrare de diploma - eritrodermia psoriazica
 ACTIUNEA DIPLOMATICA A ROMANIEI LA CONFERINTA DE PACE DE LA PARIS (1946-1947)
 LUCRARE DE DIPLOMA MANAGEMENT - MANAGEMENTUL CALITATII APLICAT IN DOMENIUL FABRICARII BERII. STUDIU DE CAZ - FABRICA DE BERE SEBES
 Lucrare de diploma tehnologia confectiilor din piele si inlocuitor - proiectarea constructiv tehnologica a unui produs de incaltaminte tip cizma scurt

Lucrari licenta

vezi toate lucrarile de licenta
 LUCRARE DE LICENTA CONTABILITATE - ANALIZA EFICIENTEI ECONOMICE – CAI DE CRESTERE LA S.C. CONSTRUCTIA S.A TG-JIU
 Lucrare de licenta sport - Jocul de volei
 Lucrare de licenta stiintele naturii siecologie - 'surse de poluare a clisurii dunarii”
 LUCRARE DE LICENTA - Gestiunea stocurilor de materii prime si materiale

Lucrari doctorat

vezi toate lucrarile de doctorat
 Diagnosticul ecografic in unele afectiuni gastroduodenale si hepatobiliare la animalele de companie - TEZA DE DOCTORAT
 Doctorat - Modele dinamice de simulare ale accidentelor rutiere produse intre autovehicul si pieton
 LUCRARE DE DOCTORAT ZOOTEHNIE - AMELIORARE - Estimarea valorii economice a caracterelor din obiectivul ameliorarii intr-o linie materna de porcine

Proiecte de atestat

vezi toate proiectele de atestat
 PROIECT ATESTAT MATEMATICA-INFORMATICA - CALUTUL INTELIGENT
 Proiect atestat Tehnician Electronist - AMPLIFICATOARE ELECTRONICE
 ATESTAT PROFESIONAL LA INFORMATICA - programare FoxPro for Windows
 ATESTAT PROFESIONAL TURISM SI ALIMENTATIE PUBLICA, TEHNICIAN IN TURISM




Senzori de detectie optoelectronici
Utilizarea distributiei Dirac pentru deducerea caracteristicilor spectrale
Discontinuitatea componentei tangentiale
STABILIZATOARE PARAMETRICE CU DIODA ZENER
Receptor dezechilibrat in triunghi
CONDENSATOARE CU ELECTROZI DIN TANTAL
Oscilator in conexiune SC/EC
Solutia de automatizare implementata - Control Logix




Termeni si conditii
Contact
Creeaza si tu
