Acordarea parametrilor unui RG-PID intr-o structura cu mcc

Acordarea parametrilor unui RG-PID intr-o structura cu mcc

A. Acordarea parametrilor regulatorului PID al SRA simulat

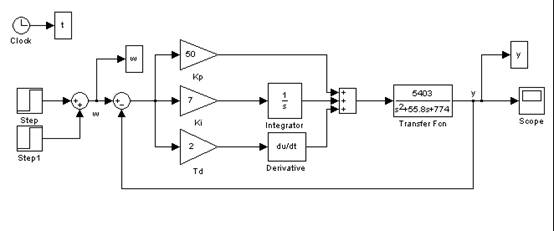

Schema SIMULINK a sistemului de reglare cu regulator PID pentru motorul de curent continuu prezentat in lucrarea 5

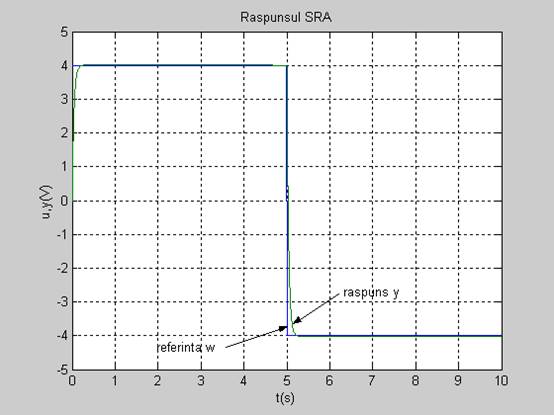

Raspunsul SRA cu regulator PID simulat la semnal dreptunghiular de frecventa 0.1 Hz si amplitudine 4V.

B. Acordarea parametrilor sistemului real

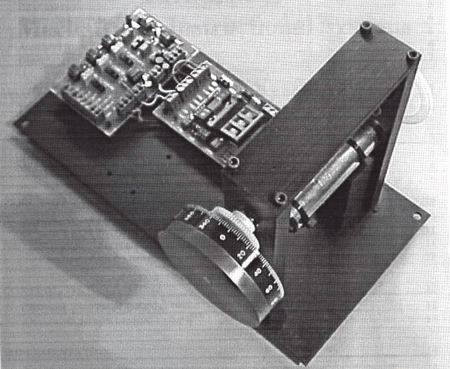

Standul cu motor de curent continuu si regulator PID

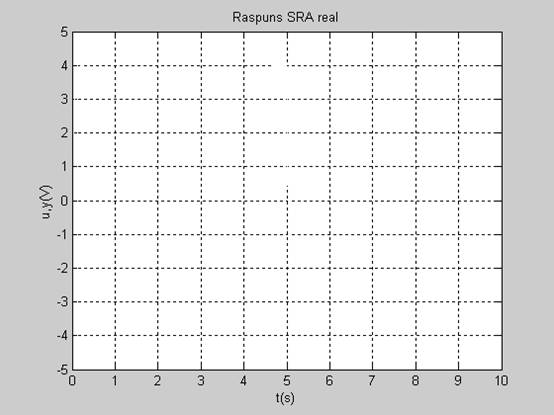

Raspunsul sistemului real se va desena in figura urmatoare:
