Numarator binar sincron De Tip Serie

Numarator binar sincron De Tip Serie

Din examinarea   celulei de tip T cunoastem ca aceasta celula basculeaza daca are intrarile pe nivelul unu si I si I se aplica un impuls de tact .

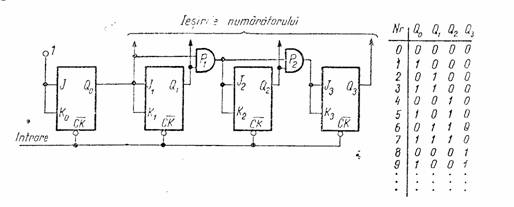

(Fig5) Numarator binar  sincron serie

Se recomanda ca citirea continutului numaratorului sa se faca si in acest caz cu ajutorul unui impuls de STROBE deoarece pot aparea erori de decodare , desi functionarea este sincrona . Erorile de decodare apar datorita duratelor finite de comutare directa si inversa a bistabilelor , precum si variatiei acestor timpi de la un bistabil la altul . Spre deosebire de cazul numaratorului binar asincron intervalul de timp pe care pot aparea aceste erori este constant si independent de numarul bistabilelor interconectate

Aplicarea unui nou impuls la intrare , va determina bascularea tuturor bistabilelor si deci , trecerea numaratorului in starea Q =Q =Q =Q
