Un circuit cu compensarea raspunsului in jurul frecventei de rezonanta se da in fig. 4.7. Lc, Cc, Rc sunt elementele de compensare in frecventa, iar Rfi,fs este o rezistenta pentru limitarea amplificarii la capetele benzii (fi - frecventa inferioara, fs - frecventa superioara).
|

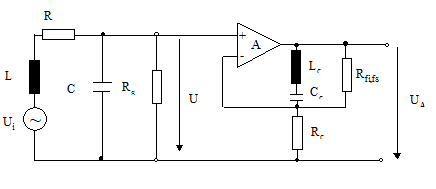

Fig. 4.7. Bobina cu amplificator de tensiune si compensare in frecventa. |
Dependenta de frecventa a sensibilitatii senzorului (bobinei de camp), SS, este compensata de functia de transfer (TA) a amplificatorului, astfel incat [Pasmooij94]:
(4.31)
unde ct este o
constanta in raport cu frecventa,
este dat de (4.22) si (4.23), iar functia de
transfer a amplificatorului este:
(4.32)
Daca inlocuim valorile lui SS si TA, conditia (4.31) este satisfacuta pentru:
si deci raspunsul:
(4.33)
este independent de frecventa.
Pe acest principiu se realizeaza compensarea la frecvente relativ mari, zeci de kHz zeci de MHz.
|
