STUDIUL UNEI RETELE DE CIRCUIT ALTERNATIV

1.Obiectul lucrarii:

Lucrarea urmareste cunoasterea metodelor de masurare a curentului, tensiunii, puterii si energiei, in circuite ce curent alternativ monofazate,reglarea factorului de putere si determinarea parametrilor impedanta, rezistenta, rectanta, inductanta si capacitate ai receptorului.

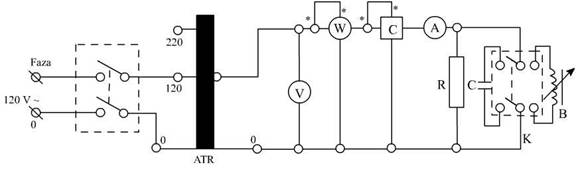

2.Schema de montaj:

3.Lista de aparate:

ATR - autotransformator reglabil;

L - intrerupator bipolar;

K - comutator bipolar;

R - reostat cu lampi;

C - baterie de condensatore;

B - bobina cu miez de fier,reglabila;

V - voltmetru electromagnetic 130-260V;

W - wattmetru electrodinamic cu scari multiple ;

C - contor de inductie monofazat;

A - ampermetru electromagnetic 5A.

.Chestiuni de studiat:

a) se vor masura marimile U, I, P, W pentru un receptor rezistiv R;

b) se vor regla factorul de putere al receptorului R in paralel cu B, la o valoare impusa si se vor masura marimile U, I, P, W;

c) se vor masura marimile U, I, P, W, pentru un receptor rezistiv R;

d) se vor calcula marimile S, Q, cosφ, W₀, ε_W, I, R, X, L, C si se vor trage concluzii ce se impun;

e) se vor trata diagramele vectoriale pentru o masuratoare la sarcina inductiva si una la sarcina capacitiva.

5.Tabel cu rezultatele experimentale si calculate:

6.Formule de calcul:

K_W= ] - constanta wattmetru, unde U, I sunt domeniile de masura pentru tensiune si curent, iar N, este nr. Maxim pe scala.

S=UI [VA] - puterea aparenta

P=Kw*Nw [W] - puterea activa

Q = [VAR] - puterea reactiva

Cosφ = - factorul de putere

W_m = n* [J] - energia masurata unde Kc[] este constanta contorului.

W_a = P*t [J] - energia calculata considerand wattmetrul ca aparat etalon, t fiind timpul cat dureaza n rotatii ale discului contorului.

ε_w = *100[%] - eroarea relativa a contorului in raport cu wattmetrul.

Z ; R = ; X =[Ω] - impedanta, rezistenta si reactanta receptorului.

L = [H] - inductanta receptorului inductiv.

C = [F] - capacitatea receptorului capacitiv f=50Hz

• Reglajul factorului de putere al receptorului inductiv R||B.

Pentru fiecare receptor inductiv se fac:

1) - reglajul brut - se calculeaza si se regleaza din bobina  I^`=

unde I_R=I.

2) - reglajul fin - se calculeaza apoi se regleaza din bobina I = unde P

si U sunt indicatiile wattmetrului si voltmetrului .

3) - se masoara U, I, P, W si se trec in tabel.

• Diagrama vectoriala pentru receptorul inductiv

Fata de directia vectorului U(orizontala), la o scara a curentului, se traseaza vectorul I in urma cu φ_calc

I_a=I*cosφ - componenta activa a curentului total

I_r=I_Br=I*sinφ - componenta reactiva a curentului total si a curentului prin bobina

I_Ba=I_a-I_R - componenta activa a curentului prin bobina=> se traseaza I_B cu I_R corespunzator

• Diagrama vectoriala pentru receptorul capacitiv



Fata de directia vectorului U(orizontala), la o scara a curentului, se traseaza vectorul I, inainte cu unghiul φ_calc

I_c=I_r=I_asinφ - curentul prin condensatoare = componenta reactiva a curentului total

I_R=I_a=Icosφ - curentul prin rezistor = componenta activa a curentului total
