MECANISME DE INVERSARE A SENSULUI DE MISCARE A MASINILOR-UNELTE

MECANISME DE INVERSARE A SENSULUI DE MISCARE A MASINILOR-UNELTE

Miscarile MU, in marea majoritate a cazurilor, trebuie sa fie reversibile. Schimbarea sensului de miscare se realizeaza cu mecanisme numite reversibile. Alegerea sistemului de inversare se face tinand seama de frecventa inversarilor, de durata lor, de precizia pozitiei de inversare, de pierderea minima de energie la inversare etc.

Principalele mecanisme de inversare utilizate in cadrul lanturilor cinematice sunt:

mecanisme cu roti de schimb;

mecanisme cu roti basculante;

mecanisme cu roti si blocuri de roti baladoare;

mecanisme cu roti cuplabile;

mecanisme cu roti conice.

In general se utilizeaza inversoare mecanice cu roti dintate (fig. 2.23). Inversoarele mecanice prezinta urmatoarele avantaje: transmit puteri mari, constructie simpla, rigiditate ridicata, inversare rapida etc. dar au si dezavantajul ca nu pot realiza o schimbare a sensului de miscare cu o frecventa prea mare.

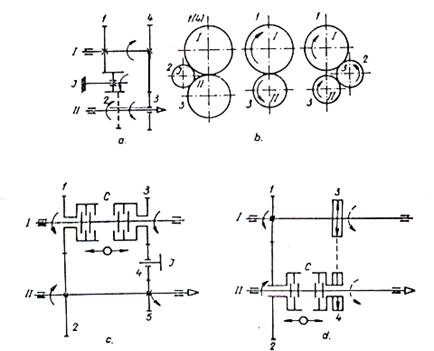

Fig. 2.23. Inversoare mecanice cu roti dintate:

a cu arbore intermediar I (sens invers pentru Z₃-Z₄ si acelasi sens pentru Z₁-Z₂-Z₃);

b - cu roti de schimb (sens invers prin Z₁-Z₃ si acelasi sens prin Z₁-Z₂-Z₃);

c) cu arbore intermediar I si cuplaje C (sens invers pentru Z₁-Z₂ si acelasi sens

pentru Z₃-Z₄-Z₅); d - cu transmisie prin lant si cuplaj C

(sens invers pentru Z₁-Z₂ si acelasi sens pentru Z₃-Z₄ si lant).
