Resurse SiPreG

Meniul "Anexe"

Meniul "Anexe" (figura C.1) contine mai multe functii aferente gestiunii resurselor comune mai multor lucrari.

Figura C.1.

În actuala versiune, aceste functii sunt grupate in cadrul mai multor submeniuri, dupa cum urmeaza:

Sisteme - Gestiunea sistemelor de coordonate;

Instrumente - Gestiunea instrumentelor de masura;



Operatori - Evidenta operatorilor;

Fisier Text - Editarea si crearea fisierelor text si a rapoartelor;

Trapeze - Date generale privind foile de harta in nomenclatura Gauss.

Sisteme de coordonate

Submeniul "Sisteme de coordonate" din meniul "Anexe" include mai multe functii (figura C.2) privind gestiunea sistemelor de coordonate.

La instalare, SiPreG include mai multe sisteme predefinite (vezi Capitolul A) care nu pot fi editate de utilizator (modificate sau anulate).

Figura C.2.

Pe langa sistemele predefinite, utilizatorul are posibilitatea sa defineasca mai multe sisteme numite "locale". Acestea pot fi sisteme "Stereografic-70 Local" derivate din sistemul Stereografic 1970 de Stat prin translatia paralela a cercului de deformatie nula si sisteme locale "oarecare" definite prin alegerea arbitrara a axelor X,Y rectangulare.

Stabilire sistem de coordonate curent

Optiunea "Stabilire" permite stabilirea sistemului de coordonate curent pentru lucrarea activa in momentul respectiv. Acest sistem ramane curent numai pana la alegerea altui sistem de coordonate in cadrul aceleasi sesiuni. La redeschiderea ulterioara a lucrarii, sistemul de coordonate curent va fi cel implicit (vezi capitolul B), daca acesta exista.

Introducere sistem de coordonate local

Optiunea "Introducere" permite definirea unui nou sistem local de coor­donate.

Caseta de dialog corespunzatoare acestei operatii (figura C.3) contine toate elementele necesare pentru definirea unui sistem "local".

Denumirea, stabilita de utilizator, este un sir de maxim 23 caractere si reprezenta identificatorul sistemului.

Parametrii de transcalcul reprezinta parametrii necesari pentru trecerea din sistemul local in sistemul Stereografic 1970 de stat, considerat de referinta pentru toate celelate sisteme. Acesti parametri pot fi introdusi de utilizator (Tip "Introdusi"), sau pot fi determinati de program (Tip "Calculati

În cazul unui sistem Stereografic 1970 local (Tip "Stereo-70 Local"), este necesar un singur parametru, si anume coeficientul de scara dintre sistemul local si sistemul de Stat ("Coef.transf.St.70 Loc. c

În cazul unui sistem local oarecare (Tip "Local oarecare"), sunt necesari patru parametri, si anume: translatiile originii (Xo,Yo), unghiul de rotatie al axei X ("Unghi rot.axa X") si coeficientul de scara ("Coef.scara").

Figura C.3.

Pentru a determina coeficientul de transformare in cazul unui sistem "Stereo-70 Local" sunt suficiente coordonatele in sistemul Stereografic 1970 de Stat ale centrului zonei. Coeficientul de transformare va fi determinat prin program astfel incat cercul de deformatie nula sa treaca prin punctul ale carui coordonate reprezinta centrul zonei, sau prin imediata sa apropiere (coeficientul este rotunjit la cinci zecimale).

Instrumente de masura

Submeniul "Instrumente" din meniul "Anexe" include functiile necesare (figura C.4) pentru gestiunea instrumentelor de masura.

Figura C.4.

În actuala versiune SiPreG sunt recunoscute patru categorii de instrumente (vezi capitolul A).

Din fiecare categorie exista preincarcat cate un instrument "generic", pentru situatiile in care nu este cunoscut instrumentul utilizat (figura C.5).

Figura C.5.

Introducere instrument de masura

Optiunea "Introducere" permite introducerea unui nou instrument de masura.

Introducerea se realizeaza in cadrul casetei de dialog prezentate in figura C.6.

Functie de categoria instrumentului, se solicita mai multe valori necesare pentru evaluarea apriorica a preciziei de masurare.

Sunt propuse valori predefinite care pot fi inlocuite de utilizator cu valorile corespunzatoare instrumentului introdus.

Figura C.6.

Coeficientii a si b, solicitati in cazul instrumentelor care masoara lungimi, sunt utilizati pentru calculul abaterilor standard ale distantelor masurate cu instrumentul respectiv, folosind formula:

,

unde D este distanta masurata in metri, abaterea standard fiind exprimata in mm.

Distanta inregistrata in baza de date, redusa instrumental , este calculata cu relatia:



,

unde D este distanta masurata in metri, k este coeficientul de scara, iar c este con­stanta aditionala exprimata in mm, distanta efectiva fiind exprimata in metri.

Operatori

Submeniul "Operatori" din meniul "Anexe" include functiile necesare (figura C.7) pentru evidenta operatorilor.

Figura C.7.

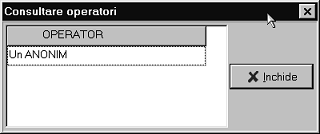

Ca si in cazul instrumentelor de masura, este preintrodus un operator "generic" pentru cazurile in care nu este cunoscut operatorul care a efectuat masuratorile (figura C.8).

Figura C.8.

Fisier text

Submeniul "Fisier Text" din meniul "Anexe" (figura C.9) permite consultarea si/sau editarea fisierelor text in format ASCII sau Rich Text.

Figura C.9.

Editorul utilizat a fost descris sumar in Capitolul A.

Trapeze

Submeniul "Trapeze" din meniul "Anexe" (figura C.10) permite obtinerea datelor definitorii pentru foile de harta in nomenclatura Gauss.

Figura C.10.

Sunt prevazute doua posibilitati de obtinere a datelor respective, adica prin afisare pe ecran (optiunea "Afisare") sau sub forma de raport (optiunea "Raport").

Afisare trapez

Este prezentata fereastra ilustrata in figura C.11.

În grupul "Scara trapezului", utilizatorul trebuie sa indice scara foii de harta a carei nomenclatura vrea s-o introduca.

În grupul "Nomenclatura trapezului" trebuie introdusa nomenclatura dorita.

Pentru a obtine datele aferente trapezului indicat se apasa butonul 'Afiseaza'.

Sunt prezentate:

Coordonatele geografice ale colturilor trapezului;

Coordonatele plane ale colturilor in proiectia Stereografica 1970 pe elipsoid Krasovsky;

Nomenclaturile trapezelor vecine;

Suprafata trapezului pe elipsoid si in planul de proiectie;

Dimensiunile laturilor trapezului, in planul de proiectie si la scara de repre­zentare.

Figura C.11.

Figura C.12.

Generare raport trapeze.

Se prezinta caseta de dialog ilustrata in figura C.12.

În grupul 'Scara raport' trebuie aleasa scara trapezelor pentru care se va genera raportul solicitat.

În grupul 'Scara trapez' trebuie indicata scara trapezului in care sunt incluse trapezele pentru care este solicitat raportul.

În grupul 'Nomenclatura trapez superior' se va indica nomenclatura trapezului in care sunt incluse trapezele pentru care este solicitat raportul.

Prin apasarea butonului 'Include', in lista de trapeze pentru care se va genera raportul, este inclus si trapezul a carui nomenclatura este indicata.

Dupa completarea listei, se genereaza raportul solicitat, prin apasarea butonului 'Ok'.

Butonul 'Reset' anuleaza lista afisata.

Dupa apasarea butonului 'Ok' se genereaza un raport (figura C.13) continand datele mentionate mai sus, pentru cazul afisarii grafice (figura C.11).

Figura C.13.



Distantele introduse sunt reduse si la planul de referinta.
