Cazul bobinei reale Ri≠0

Cazul bobinei reale Ri≠0

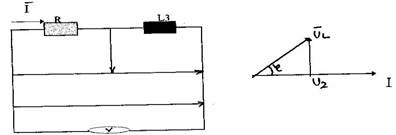

Schema echivalenta a circuitului e alcatuita din doua elemente montate in serie, parte rezistiva si parte reactiva. Tensiunea aplicata la bornele circuitului da nastere unui curent alternativ. care creaza pe cele doua componente tensiuni ce nu sunt in faza, notate vertical: Ur=Rl UL=XLI U=RI UL=XLI Ū=ŪR+ŪL

U=UR+jUL

U=

Tensiunea totala e produsil dintre current si o marime de naturarezistiva care reda comportarea complexa a intregului circuit Z- impedanta U=ZI.

ZI=RI+jXLI;

Z=R+jXL

tag φ =XL/R

Curentul care traverseaza elementele circuitului produce pe fiecare o putere specifica :

pe R : P=RI - puterea activa de pierdere in W

pe XL: PR=XLI - puterea reactiva in VAR

pe Z: PA=ZI - puterea totala aparenta in VA

PA=P+PR

O bobina e cu atat mai buna cu cat puterea de pierderi e mai mica in comparatie cu cea reactiva.

Factorul de calitate:

QL=PR/P=XLI/RI

Energia magnetica:

WL=1/2*LI

Daca la bornele unui condensator se aplica o tensiune continua datorita proprietati de izolant al dielectricului dintre armaturile sale, prin circuit nu apare current electric. Daca se aplica tensiune alternativa se constata aparitia unui curent alternativ. in circuit. Condensatorul prezinta in curent alternativ. o marime specifica reactanta capacitiva.

Xc=1/ωc
