Circuite basculante bistabile de tip D Master-Slave

Circuite basculante bistabile de tip D Master-Slave

Acest tip de bistabil se obtine din celula J-K Master-Slave sau din S-R Master-Slave daca facem legaturile D=J=K sau D=S=R.

Particularitatea functionarii consta in faptul ca pe durata tactului CK= iesirea bistabilului Master copieaza intrarea (Q'=D).

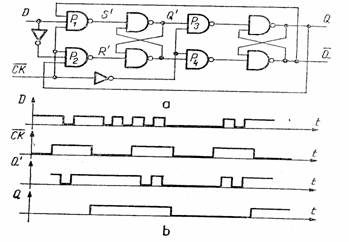

(Fig.24)CBB de tip D Master-Slave:a)schema logica;b)diagrame de functionare.

Daca se interconecteaza mai multe celule de tip D Master-Slave , rezulta o schema de registru de deplasare prezentata in fig. 25.

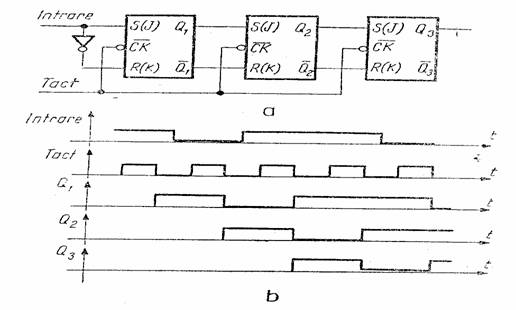

(Fig25)Registru de deplasare:a)schema cu celule de tip D Master-Slave ; b) diagrame de functionare .
